整个产品外形采用不锈钢板冲压成型, 造型美观大方, 防锈、耐用, 且系统对外采用标准电气接口, 可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上, 从而为出入人员提供有序文明的通行方式, 并可杜绝非法人员进出, 同时为了满足消防通道的规定, 在紧急情况下停电落杆,组织人员疏散。

1.2功能特点1)采用了独特的不完全齿轮传动系统, 使闸机在零位锁定、解锁更加准确、可靠。

翼闸使用说明书深圳市嘉讯通电脑技术有限公司地址：深圳市宝安区龙华镇民治大道横岭工业区10栋网址：E-mail：目录基本参数....................................................................... 机芯 .......................................................................... 驱动板.........................................................................用户接口......................................................................联网接口......................................................................其他接口...................................................................... 调试与安装.....................................................................调试..........................................................................安装.......................................................................... 常见问题处理................................................................... 基本参数箱体尺寸： 1400*300*1000MM通道宽：≤600MM电源电压：AC220±10％V，50HZ工作温度：-30度～60度工作湿度：≤90%，不凝露输入接口：电平信号或>10ms的12V脉冲信号； b.驱动电流>10mA；闸门开、关时间：秒机芯翼闸机芯由电机、齿轮组、离合机构、上位接近开关、下位接近开关、电磁铁、限位块、驱动板等组成。

使用说明书目录第一章：产品介绍/功能特点/技术参数 (01)第二章：电气土建及设备安装.........................................................02-03第三章：三辊闸简易说明图. (04)第四章：三辊闸主机板接线图 (05)第五章：指示灯板接线图 (06)第六章：门禁控制板接线图 (07)第七章：摆闸/翼闸功能使用说明.....................................08-09-10-11第八章：故障说明 (12)产品介绍1.整个系统运行平稳、噪音小2.设备具有断电落杆功能3.设备具有通行指示功能4.统一标准的对外电气接口，可与各种读写设备相挂接5.具有自行保护，自动复位功能6.防冲撞功能：闸杆在上锁状态下，无法用外力推动7.远程控制功能：可通过电脑接TCP/IP远程控制闸机（需配置门禁控制板）适应场所办公场所：商务大厦、政府机关等；科教单位：院校、研究所、图书馆等；商业服务场所：超市、商场、宾馆、会所、银行等；休闲娱乐场所：公园、景区、游乐场等；运输站点：汽车站、火车站、地铁站、机场等。

技术参数结构：整个产品外形板材采用304不锈钢板材冲压成型，防锈。

外形尺寸：1200*280*980mm包装尺寸：1300*350*1100mm通道宽：600mm通行方式:单向/双向读写方式：IC卡/ID卡/指纹/人脸识别/身份证等工作环境：室内，室外（建议架雨棚）电源:AC170~264V、 50/60HZ工作电压： DC24V工作环境温度：-15℃—75℃相对湿度：小于95%，不凝露通行速度：30人/分钟输入接口：开关信号通信接口：TCP/IP一．设备安装条件及安装位置安装地面基础必须是混凝土结构，保证膨胀螺丝能牢固固定。

如果不具备此条件，请咨询建筑或装修等专业人士，以创造牢固固定闸机的稳定条件，如打桩，铺设钢板等。

设备安装位置确定设备安装位置和闸机占地面积闸机靠墙安装时，需预留100mm距离，以便打开闸机的上盖进行维修和调试。

三辊闸和摆闸区别在哪里？摆闸三辊闸都是闸机设备，三辊闸和摆闸的结构区别在闸道的宽度不一样，三辊闸及翼闸主要过人，摆闸可过自行车等。

根据情况选择。

箱体材质采用标准304不锈钢，箱体内设计有专业导水槽，可安装于室内、室外，适用于限制人员通行速率的场所，具有计数、考勤、限流等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场票务系统、体育馆票务系统影剧院票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所：商务大厦、政府机关等，科教单位：院校、研究所、图书馆等，商业服务场所：超市、商场、宾馆、会所、银行等，休闲场所：公园、景区、游乐场等，运输站点：汽车站、铁路站、地铁站、机场等。

三辊闸功能有哪些，技术参数呢？三辊闸功能1) 整个系统运行平稳,噪音小；2) 具有断电落杆,通电自动上杆功能；3) 具有器件及线路自检功能,方便维护；4) 具有时间保护功能；5) 具有通行指示功能；6) 具有自行保护,自动复位功能；7) 可与多奥停车场\门禁\考勤\消费\等智能一卡通。

三辊闸技术参数1) 电源：AC220/50HZ；2) 工作环境温度：-15度-+70度；3) 相对湿度：<95% 不凝露；4) 通行速度：30人/分钟；5) 通信接口：RS485可选配TCP/IP。

哪些客户适用于三辊闸？用于三辊闸客户有：安装于室内三辊闸、室外三辊闸，适用于限制人员通行速率的场所，具有计数三辊闸、考勤三辊闸、限流三辊闸等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场三辊闸票务系统、体育馆三辊闸票务系统影剧院三辊闸票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所三辊闸：商务大厦三辊闸、政府机关三辊闸等，科教单位：院校、研究所、图书馆等，商业服务场所：超市三辊闸、商场三辊闸、宾馆三辊闸、会所三辊闸、银行三辊闸等，休闲场所：公园三辊闸、景区三辊闸、游乐场等，运输站点：汽车站三辊闸、铁路站三辊闸、地铁站三辊闸、机场三辊闸等。

、尸■、亠前言主要用途:功能特点:三、技术参数:辊闸使用说明书四、控制接口:五、闸机机芯:六、装饰面盖:七、操作说明:八、需客户完成的工作:九、三辊闸机保养注意事项:、尸■、亠前言:感谢您购买此产品, 我们公司将确保您对此产品的性能满意。

产品附带”警告”及”安装手册” 。

请仔细阅读此说明书关于安全, 安装, 操作及维护方面的重要信息。

此产品严格遵守已认证的技术标准和安全规则1) 总的安全规则警告! 安装错误或使用错误都会对人、和物体带来严重危害。

警告! 进行安装须使用符合EN12978 规定的安全装置和控制。

请仔细阅读” 警告”及”安装手册” , 因为她们提供了关于安全, 安装, 操作及维护方面的重要信息。

拆掉符合当前规定的包装材料（塑料, 纸板, 泡沫等） , 避免儿童接触尼龙, 发泡等。

保留此安装手册与技术材料, 以备将来参考。

此产品专为本手册中指明用途所设计与制造, 其它未列明使用将损坏该产品并造成危险。

本公司拒绝因未正确使用或未按本手册所列用途使用而导致后果的一切责任。

不要将本产品安装在易爆的空气中。

在执行任何安装过程的时候请不要接电源。

检查是否已在电源主干线上装有一个0.03A 的差动开关。

检查接地装置是否正确完成: 把自动装置接地。

由于使用其它厂家的部件所造成的安全问题和运行效率下降, 公司不承担任何责任。

在维护和维修时请使用原装配件, 否则本公司将不负由于使用其它配件而导致的任何责任。

除非得到本公司的授权不要修改零部件。

指导使用人员关于该控制系统的信息以及手动开启的方法, 以备紧急情况下使用。

请将遥控器或其它控制装置远离儿童, 以避免无意的操作用户切勿尝试或执行操作维修, 请向专业人员寻求帮助。

请不要做任何该手册上没有明确提示到的事情。

一主要用途:用于人行通道及自动售检票管理, 如机场、地铁、图书馆、写字楼、影剧院、办公楼、工厂、景区、车站、休闲娱乐场所等三棍闸机能够实现公共通道简易的劝阻级访问控制。

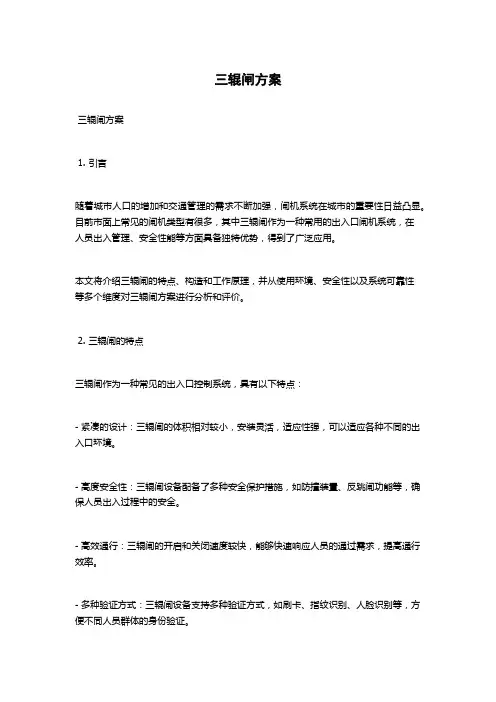

三辊闸方案三辊闸方案1. 引言随着城市人口的增加和交通管理的需求不断加强，闸机系统在城市的重要性日益凸显。

目前市面上常见的闸机类型有很多，其中三辊闸作为一种常用的出入口闸机系统，在人员出入管理、安全性能等方面具备独特优势，得到了广泛应用。

本文将介绍三辊闸的特点、构造和工作原理，并从使用环境、安全性以及系统可靠性等多个维度对三辊闸方案进行分析和评价。

2. 三辊闸的特点三辊闸作为一种常见的出入口控制系统，具有以下特点：- 紧凑的设计：三辊闸的体积相对较小，安装灵活，适应性强，可以适应各种不同的出入口环境。

- 高度安全性：三辊闸设备配备了多种安全保护措施，如防撞装置、反跳闸功能等，确保人员出入过程中的安全。

- 高效通行：三辊闸的开启和关闭速度较快，能够快速响应人员的通过需求，提高通行效率。

- 多种验证方式：三辊闸设备支持多种验证方式，如刷卡、指纹识别、人脸识别等，方便不同人员群体的身份验证。

3. 三辊闸的构造和工作原理3.1 构造三辊闸一般由三个圆柱形的转动闸杆组成，闸杆间的空间足够容纳一个人员通过。

闸杆通过电机驱动，具备自动开启和关闭的功能。

闸杆下方的控制箱包含了电机驱动和控制系统。

3.2 工作原理三辊闸的工作原理如下：1. 验证：用户通过刷卡、指纹识别或人脸识别等方式进行身份验证。

2. 闸机开启：验证通过后，闸机电机启动，闸杆转动并向两侧打开，形成一个通行的过道。

3. 通行：用户在闸机开启后通过通道，闸杆自动关闭，等待下一位用户的验证。

4. 异常处理：如果身份验证失败或出现其他异常情况，闸机会发出警报并保持关闭状态，禁止通行。

4. 三辊闸方案的应用环境三辊闸方案适用于以下环境：- 企事业单位的出入口管理，如办公楼、工厂等。

- 政府机关、学校、医院等公共场所的人员出入管理。

- 商业区的大型购物中心、超市等。

- 运输站和公共交通站点的人员管理。

5. 三辊闸方案的安全性评估三辊闸方案以其高度的安全性而受到广泛认可。

目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1设备外形尺寸 (3)3．产品结构及其工作原理 (6)3.1通道闸机械系统 (6)3. 2通道闸电控系统 (6)3.3系统工作原理 (6)4．设备安装与调试 (8)4.1设备安装 (8)4.2设备功能调试 (9)5．通道闸常见故障处理及日常维护 (14)6．设备操作说明 (17)1．设备简介1.1简述本三辊闸是我公司自行开发、研制、生产的智能通道管理设备，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。

整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散。

1.2功能特点1)采用了独特的不完全齿轮传动系统，使闸机在零位锁定、解锁更加准确、可靠。

2)整个系统运行平稳、噪音小。

3)具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。

4)具有断电落杆，通电手动上杆功能。

5)具有485远距离控制开闸、掉电落杆功能，以满足用户的特殊需求及消防安全要求。

6)具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。

7)可自动对通行方向的通行人数进行统计，并以在液晶显示屏上显示出来，使管理者对某方向的通行人数了如指掌。

8)具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。

９)具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。

10)具有自动复位功能。

当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。

《三辊闸系统参数及使用说明》1 基本参数1）电源电压：AC220V 50Hz；2）工作环境：-15℃～60℃；3）最大通道宽：600mm；4）输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；5）通信接口：RS485电器标准；6）通信距离：1200米；7）用管理计算机对设备进行远程控制。

2 闸杆的装配（见附图1）1）把闸杆放入铝盘安装槽中；2）把销子装入铝盘销孔；33机芯部位图（见附图2）附图2单方向自由通行调整：调整单向机螺钉，锁住定位臂，即可使闸机单方向自由通行。

4 调试前准备1）电动三辊闸设备接线图1份，机芯部位图1份,待调试电动三辊闸设备一套，并仔细阅读《电动三辊闸菜单设置使用说明》；2)左右定义：面对三辊闸，三辊闸的左手边即左边，右手边为右边；3)输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；4)接线排的连接（见附图3）:按接线排的标识接好电源和开闸信号；附图35）检查接线是否与接线图一致，检查所有插头是否有松动；确保机械部分没有卡死，运转灵活，设备的保护地一定要可靠接地，确认无误后可上电调试。

三辊闸主板接线图接线说明：GND 接地+12V 开闸信号公共端OPE_L 左开闸信号OPE_R 右开闸信号PA PB 变压器12V输入（2根黑色线）PC PD 变压器24V输入（2根蓝色线）MB 右电磁阀MA 左电磁阀（+24V）+24V 落杆电磁铁GND -24V 电磁阀和落杆磁铁公共端TA TB 485通讯接口GND +15V 外接设备供电+15V GND 方向指示供电DIR_L 方向指示左箭头信号DIR_R 方向指示右箭头信号CNT_L 左计数器信号CNT_R 右计数器信号5 第一次上电调试按下主控板上的左开或者右开键后，观看电磁阀的解锁方向和方向指示的方向时候一致，如果发现解锁方向不对，此时需掉电后将方向指示接线调换即可；警告：在第一次上电时一定要先进行该项调试，否则通行方向不一致，导致行人用力撞击闸杆，对设备造成致命的损坏。

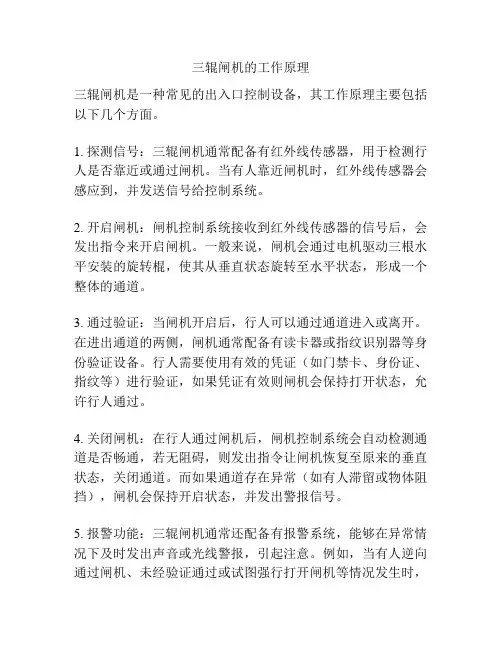

三辊闸机的工作原理
三辊闸机是一种常见的出入口控制设备，其工作原理主要包括以下几个方面。

1. 探测信号：三辊闸机通常配备有红外线传感器，用于检测行人是否靠近或通过闸机。

当有人靠近闸机时，红外线传感器会感应到，并发送信号给控制系统。

2. 开启闸机：闸机控制系统接收到红外线传感器的信号后，会发出指令来开启闸机。

一般来说，闸机会通过电机驱动三根水平安装的旋转棍，使其从垂直状态旋转至水平状态，形成一个整体的通道。

3. 通过验证：当闸机开启后，行人可以通过通道进入或离开。

在进出通道的两侧，闸机通常配备有读卡器或指纹识别器等身份验证设备。

行人需要使用有效的凭证（如门禁卡、身份证、指纹等）进行验证，如果凭证有效则闸机会保持打开状态，允许行人通过。

4. 关闭闸机：在行人通过闸机后，闸机控制系统会自动检测通道是否畅通，若无阻碍，则发出指令让闸机恢复至原来的垂直状态，关闭通道。

而如果通道存在异常（如有人滞留或物体阻挡），闸机会保持开启状态，并发出警报信号。

5. 报警功能：三辊闸机通常还配备有报警系统，能够在异常情况下及时发出声音或光线警报，引起注意。

例如，当有人逆向通过闸机、未经验证通过或试图强行打开闸机等情况发生时，
报警系统会立即启动。

综上所述，三辊闸机通过红外线传感器感应行人的到来，然后通过控制系统的指令实现闸机的开关。

行人需要通过有效凭证进行身份验证，才能进入或离开通道。

闸机还配备有报警系统，确保安全性和有效的出入口控制。

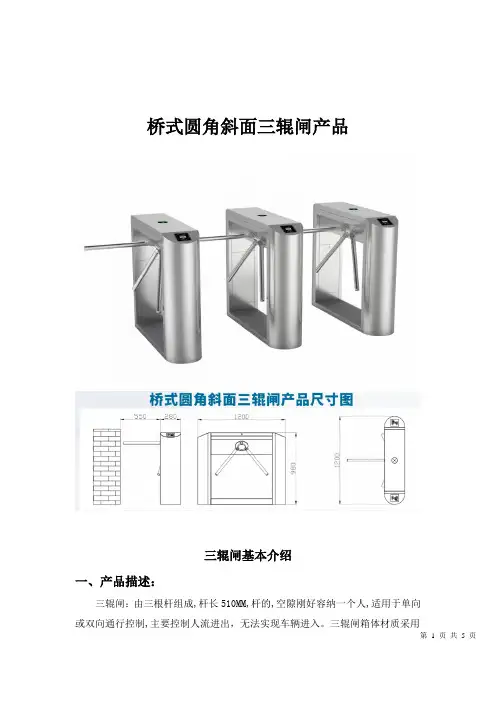

桥式圆角斜面三辊闸产品三辊闸基本介绍一、产品描述：三辊闸：由三根杆组成,杆长510MM,杆的,空隙刚好容纳一个人,适用于单向或双向通行控制,主要控制人流进出，无法实现车辆进入。

三辊闸箱体材质采用标准304不锈钢，箱体内设计有专业导水槽，可安装于室内、室外。

三辊闸在设计时就已经考虑限制防尾随功能，一般不会在闸机上额外加装检测装置。

常出现在对人员进出管理比较严格的场所。

如电影院、景区、车站等收费类场所，一般应用于限制进出人流量的地方，其中不建议用在学校、地铁、小区等进出流量大，使用人员复杂的场所。

可以用在工地、工厂大门、政府机关、景区、公园、车站码头等需要限制进出人流量的地方。

可根据实际情况选用。

二、外观描述：1、按通行方式可分为:电动三辊闸,手动三辊闸；2、按样式可分为:桥式三辊闸,立式三辊闸；按通行模式可分为:机械电动三辊闸,半自动三辊闸,全自动三辊闸；3、按制动方式可分为全自动制动三辊闸,半自动制动三辊闸(此类型属于高档闸机类型,国外主流)；4、目前国内主流的三辊闸分类为：全自动三辊闸，半自动三辊闸和手动三辊闸。

全自动三辊闸：又称电动三辊闸，配置有一个电机，闸机的全部运作由电机带动完成，同时在上电时候由电机带动闸杆转动，实现通电自动上杆，非常方便使用。

半自动三辊闸：配置一个电机或两个电磁铁，控制进向和出向锁定和解锁，授权通行后，电磁铁带动解锁臂解锁，释放闸杆可以单向转动，用户即可轻推闸杆通过通道。

半自动三辊闸设计防反转功能，可以有效地防止行人逆行。

手动三辊闸：纯机械无配置任何电气设备，用户只需用手轻轻推动闸杆，就可以通过通道，无需刷卡，自动定位、复位系统，控制单方向自由通行，另一个方向锁死禁止通行。

三、主板功能基本介绍●采用独特的不完全齿轮传动系统，闸机在零位锁定、解锁更加准确可靠。

●设计合理可靠，噪声小，运行平稳，使用寿命长。

●标准的开关信号输入，方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。

三辊闸使用说明书深圳市嘉讯通电脑技术有限公司机芯三辊闸机芯主要由主轴、电磁铁、齿状凸轮、定位凸轮、行程开关、阻尼器、弹簧、掉杆装置组成。

当三辊闸驱动板（以下称驱动板）接收到开闸信号，其中一路继电器闭合，对应的电磁铁导通，促使锁臂收收缩，解除对齿状凸轮的锁定，这时行人只需轻轻推杆，便可以沿被解除锁定的方向通行。

随着主轴的转动，一旦行程开关碰到螺钉，前者给驱动板一个信号，表明行人已通过，完成此次动作；同时，电磁铁恢复到原始状态，锁臂伸出，定位凸轮、定位杆（包括与之联接的轴承）、阻尼器、弹簧开始工作，缓冲刚才所积累的弹性势能，直到锁臂再次与齿状凸轮作用。

掉杆装置安装在轴承座2＃上，一旦发生断电，闸杆下落，形成透明通道。

下面详细介绍机芯各个部分：锁紧装置棘轮锁臂锁定动作是通过锁臂的头部卡住齿状凸轮组的牙齿而实现的。

作为齿状凸轮组一部分的聚氨脂齿状凸轮减少了锁臂在凸轮齿上动作所产生的噪音。

凸轮的轮廓使得主轴在旋转时有可能每间隔5秒被锁住。

(刷卡不推杆)锁臂通过枢轴安装到底座上，而且可以通过安装在底座上的电磁铁的吸合而摆动。

其中一个电磁铁锁住顺时针方向而另外一个锁住逆时针方向。

电磁铁的励磁导致锁臂移动，与凸轮齿啮合，从而阻止三辊闸朝这个方向旋转。

当电磁铁掉电时，锁臂在弹簧的作用下回到原来位置，卡住凸轮。

反逆转装置反逆转装置的功能是阻止旋转单元进行与原始方向相反的旋转。

也就是说，一旦三杆臂按一个方向转动，这个装置就会阻止它作相反方向的转动。

在图（1）中，锁臂1#在电磁铁的作用下，迅速左移至极限位置，解除对齿状凸轮1#的锁定。

此时锁臂2#主轴定位凸轮轴承座2#轴承座1#弹簧阻尼器行程开关齿状凸轮2#锁臂1#齿状凸轮1#电磁铁定位杆轴承图锁臂螺钉并没有动作，仍然限制了齿状凸轮2#朝相反方向的转动。

定位凸轮定位凸轮是一个具有特殊轮廓的导轨（如图（2））。

在导轨里，距离圆心最短的三个点相互间隔120度，他们对应于三杆的三个栅栏位置。

三辊闸广东安快智能科技有限公司目录一.产品概述二.产品功能及特点三.标准技术参数四.产品外型尺寸图五.调试六.常见故障及处理方法七.包装清单一、产品概述智能三辊闸是我司研发，生产的产品之一。

它具有加工精细，功能齐全，档次高，可靠性强等特点。

主要为行人，自行车提供快速入口和出口。

如高档小区，智能大厦，公寓，宾馆，地铁，码头，会所，公司，出入境设施，体育馆等场所，结合智能化管理系统，实现对出口和入口进行智能化管理。

三辊闸分为：立式三辊闸，桥式三辊闸二、产品功能及特点。

1.机芯造型美观，设计合理可靠，噪音小，电磁铁解锁，内部液压装置自动缓冲，运行平稳，使用寿命长。

2.断电后，三辊闸会自动掉杆，可靠性持久耐用。

3.具有自动复位功能，即获得过闸权限后，在设定的时间内没有过闸，三辊闸自动取消本次权限，恢复到锁定状态。

4.灯光提示：刷有效卡后，给予绿色箭头的通行提示；刷非法卡后，产品立即显示红色交叉的警示标志。

5.读卡器安装位：2个.可供客户读卡器，方便安装。

6.缓冲装置：采用精准的液压缓冲器，力度调节方便，缓冲力稳定。

7.工作环境：室内，室外8.防水、防晒、耐寒、耐高温三、标准技术参数。

1. 立式三辊闸产品尺寸：长420mmX宽330mmX高971mm2．桥式三辊闸产品尺寸：长1200mmX宽250mmX高981mm3.产品材料：不锈钢/压铸/冷轧铁/塑胶4.机芯工作电源：DC24V±％10 50Hz5.通行速度：30-40人/分钟6.机芯可靠性：500万次无故障7.闸杆长：500mm8.温度：-30℃～60℃9.湿度：5％～90％四、产品外型及尺寸图三辊闸机芯立式三辊闸尺寸图桥式三辊闸尺寸图五．调试1.调试前准备熟悉说明书，三辊闸设备一套。

2.检查接线根据说明书接线图检查控制线的接线，市电接线（电源接线）及整个设备的其他电气接线是否正确，确认无误后可上电调试。

3.工作原理刷卡后：方向指示灯亮，电磁铁开始启动，机芯阀门被打开；三辊闸转盘转到60度时，机芯零部件被接近传感器检测，电磁铁立刻复位；转盘即将到达位置时，机芯会受到缓冲器阻力，平稳的运行。

立式三辊闸立式三辊闸是一种集合安全、高效和便捷的出入口管理设备，广泛应用于机场、地铁、车站、商场等公共场所。

立式三辊闸的设计独特、功能齐全，能够有效控制人员的出入，保证场所的安全和秩序。

本文将介绍立式三辊闸的原理、特点及其在不同场所的应用。

一、立式三辊闸的原理立式三辊闸通过电机驱动三根装有导轨的旋转杆，使其围绕中心轴旋转。

当通过三辊闸的人员刷卡或刷脸识别验证通过后，闸杆会自动旋转至打开状态，允许该人员通过。

反之，若未通过验证或者未刷卡，闸杆将保持关闭状态，阻止未经授权的人员进入。

二、立式三辊闸的特点1.高度安全性：立式三辊闸采用双向控制，只允许一个人通过，避免了多人同时通过造成的混乱。

而且闸杆高度适中，能够有效防止人员蹲下或跳过的行为，确保场所的安全性。

2.快速通行：立式三辊闸的闸杆转动速度快，可以迅速识别通过人员的身份验证信息，及时打开并关闭闸杆。

这种高效的通行速度能够提高人员的通过效率，减少排队时间。

3.多种验证方式：立式三辊闸支持多种验证方式，如刷卡、刷脸识别、指纹识别等，满足不同场所和需求的个性化选择。

同时，立式三辊闸也可以集成其他安全设备，如金属探测器、安检机等，提升安全性。

4.坚固耐用：立式三辊闸的闸体采用不锈钢材质制作，具有较强的耐腐蚀性和防撞击性。

经过特殊处理，能够适应各种恶劣的室内外环境，并具有较长的使用寿命。

三、立式三辊闸的应用1.机场：机场是人员流动量较大的场所，对于安全和通行效率有较高要求。

立式三辊闸能够通过验证方式准确识别旅客身份，并保证快速通行，确保机场秩序井然。

2.地铁/火车站：地铁/火车站作为城市交通的重要节点，人员流动量也非常大。

立式三辊闸能够保证乘客的安全进出，并在高峰期提供快速的通过效率，减少拥堵和排队的等待时间。

3.商场：商场经常有大量的顾客，对于消费者出入安全的控制也非常重要。

立式三辊闸具备高度安全性和快速通行的特点，可以有效防止不法分子的入侵，为商场提供安全保障。

三辊闸工作原理三辊闸是一种常见的门禁设备，其主要作用是控制人员进出某个区域。

三辊闸的工作原理是通过电机驱动三个辊子的转动，使得人员只能单向通过。

下面将详细介绍三辊闸的工作原理。

三辊闸的结构三辊闸主要由三个辊子、电机、控制电路、外壳等组成。

其中，三个辊子分别位于两侧和中央，中央的辊子可以旋转，而两侧的辊子则固定不动。

电机则通过传动装置驱动中央的辊子旋转，从而实现人员的单向通过。

三辊闸的工作原理当人员需要通过三辊闸时，首先需要刷卡或输入密码等进行身份验证。

身份验证通过后，电机会启动，驱动中央的辊子开始旋转。

此时，人员只能单向通过，即只能从中央的辊子通过，而不能从两侧的辊子通过。

当人员通过后，中央的辊子会自动停止旋转，等待下一次身份验证。

三辊闸的优点相比于其他门禁设备，三辊闸具有以下优点：1. 安全性高：三辊闸只能单向通过，可以有效控制人员进出，避免未经授权的人员进入某个区域。

2. 便捷性高：三辊闸可以通过刷卡、输入密码等方式进行身份验证，操作简单方便。

3. 美观性高：三辊闸外观美观，可以与建筑物相融合，不会破坏建筑物的美观性。

三辊闸的应用场景三辊闸广泛应用于各种场所，如企业、学校、医院、机场、地铁等。

具体应用场景包括：1. 企业：可以用于控制员工进出公司的办公区域、生产区域等。

2. 学校：可以用于控制学生进出教学楼、图书馆等。

3. 医院：可以用于控制患者进出病房、手术室等。

4. 机场：可以用于控制旅客进出登机口、安检区等。

5. 地铁：可以用于控制乘客进出地铁站、月台等。

总之，三辊闸是一种安全、便捷、美观的门禁设备，广泛应用于各种场所。

了解三辊闸的工作原理，可以更好地使用和维护这种设备，提高门禁管理的效率和安全性。

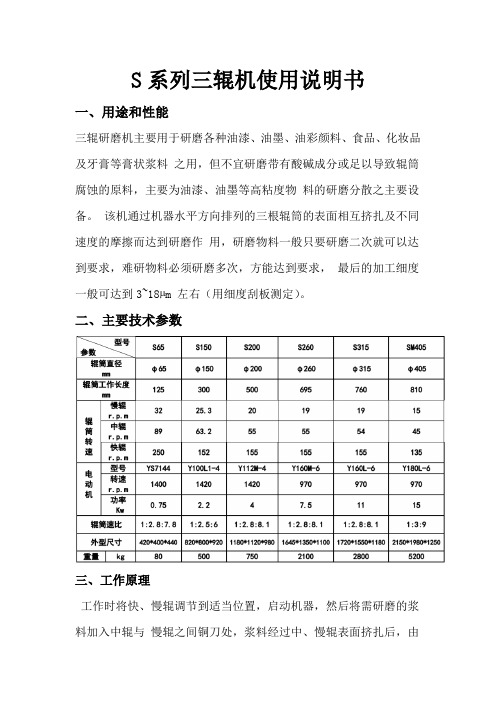

S系列三辊机使用说明书一、用途和性能三辊研磨机主要用于研磨各种油漆、油墨、油彩颜料、食品、化妆品及牙膏等膏状浆料之用，但不宜研磨带有酸碱成分或足以导致辊筒腐蚀的原料，主要为油漆、油墨等高粘度物料的研磨分散之主要设备。

该机通过机器水平方向排列的三根辊筒的表面相互挤扎及不同速度的摩擦而达到研磨作用，研磨物料一般只要研磨二次就可以达到要求，难研物料必须研磨多次，方能达到要求，最后的加工细度一般可达到3~18µm 左右（用细度刮板测定）。

二、主要技术参数三、工作原理工作时将快、慢辊调节到适当位置，启动机器，然后将需研磨的浆料加入中辊与慢辊之间铜刀处，浆料经过中、慢辊表面挤扎后，由中辊带给快辊，再由紧贴表面的出料刮刀予以刮下，通过装有拦板的刀板，流入盛料桶，由此构成整个研磨过程。

四、机器结构1．机器部分机体采用铸件，由机座和上盖板组成，机体左右导轨面上按水平方向装有双列向心球面辊子轴承的慢、中、快轴承座每边各一只，并与上压板连接在一起，中辊轴承座用螺栓连接机体，快、慢辊轴承座由一对齿轮转动带动螺杆旋转作用，作前后移动，轴承座用于支撑慢、中、快三辊筒，辊筒轴的右端装有冷却水管及水箱，左端装置为传动齿轮箱，其机体下部里面装有电动机、慢辊与中辊之间两旁按辊筒中心的垂直下方装有加料用的铜刀，快辊前方紧靠辊筒表面装有出料用的刀片部件，由此组成三辊研磨机。

2．传动部件机座下部装有电动机，通过三角胶带传动，传入快辊，由快辊通过齿轮传动至中辊，中辊再传至慢辊。

3．辊筒辊筒分为快、中、慢各一，均由冷硬合金离心浇铸而成，两端为经热处理的优质钢轴头，左轴头装有传动齿轮，右轴头中间通孔为水道孔作为辊筒在工作时冷却用。

辊筒的硬层厚度不小于15mm，其硬度不低于肖氏硬度70，表面经精密磨削。

4．进料装置进料装置由铜刀和铜刀支架组成，安装在慢辊与中辊之间的两端，刀圆弧紧贴在慢、中辊两辊表面,保证不流物料，铜刀支架采用螺栓固定在机体上，便于调整边距及拆装清洗，铜刀应经常进行调整，务便于辊筒表面密贴。

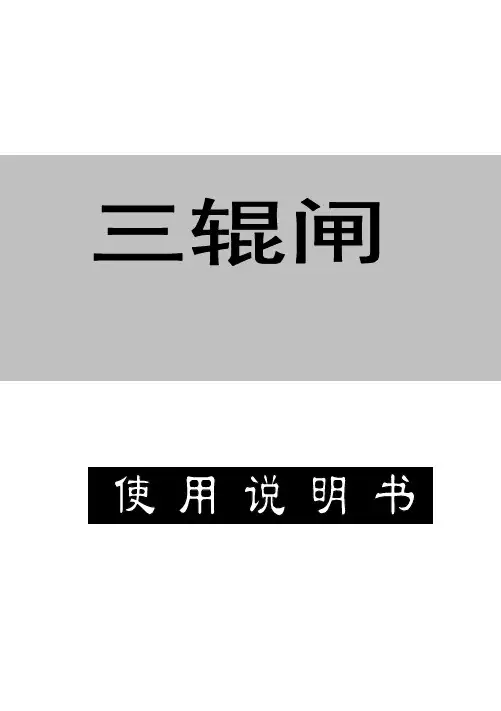

三辊闸说明书
安装注意事项：严禁将设备直接安装摆放于户外露天使用。

如遇必须安装摆放于户外露天的情况则需严格按以下方式做防水防潮处理：1、设备应安装于水泥平台之上以利于防潮。

平台高度建议50-100mm。

2、设备上方加装遮阳棚或挡雨棚，避免阳光照射、雨水溅湿等现象而影响设备的正常使用。

3、无法按上述要求正常安装时应于订货时向厂方说明使用环境的实际情况，以便厂方生产时做相应的防水等处理。

特别提醒：如未按上述要求导致的设备故障将不在保修范围内！
1、
2、
3
4
1、
说明“落杆控制板”工作正常。

最后接通220V市电电源，控制主板及
方向指示板会点亮。

以下为电源俯视图：
2、断电落杆功能测试：切断电源，落杆电磁铁动作一次，闸杆落下。

3、闸机功能测试：
4、注意事项：。
