人行通道系统：摆闸,翼闸,三辊闸配置清单及功能

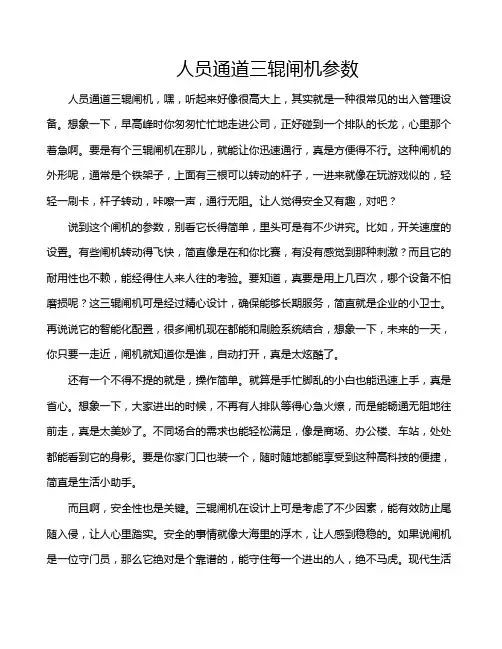

人员通道三辊闸机参数人员通道三辊闸机，嘿，听起来好像很高大上，其实就是一种很常见的出入管理设备。

想象一下，早高峰时你匆匆忙忙地走进公司，正好碰到一个排队的长龙，心里那个着急啊。

要是有个三辊闸机在那儿，就能让你迅速通行，真是方便得不行。

这种闸机的外形呢，通常是个铁架子，上面有三根可以转动的杆子，一进来就像在玩游戏似的，轻轻一刷卡，杆子转动，咔嚓一声，通行无阻。

让人觉得安全又有趣，对吧？说到这个闸机的参数，别看它长得简单，里头可是有不少讲究。

比如，开关速度的设置。

有些闸机转动得飞快，简直像是在和你比赛，有没有感觉到那种刺激？而且它的耐用性也不赖，能经得住人来人往的考验。

要知道，真要是用上几百次，哪个设备不怕磨损呢？这三辊闸机可是经过精心设计，确保能够长期服务，简直就是企业的小卫士。

再说说它的智能化配置，很多闸机现在都能和刷脸系统结合，想象一下，未来的一天，你只要一走近，闸机就知道你是谁，自动打开，真是太炫酷了。

还有一个不得不提的就是，操作简单。

就算是手忙脚乱的小白也能迅速上手，真是省心。

想象一下，大家进出的时候，不再有人排队等得心急火燎，而是能畅通无阻地往前走，真是太美妙了。

不同场合的需求也能轻松满足，像是商场、办公楼、车站，处处都能看到它的身影。

要是你家门口也装一个，随时随地都能享受到这种高科技的便捷，简直是生活小助手。

而且啊，安全性也是关键。

三辊闸机在设计上可是考虑了不少因素，能有效防止尾随入侵，让人心里踏实。

安全的事情就像大海里的浮木，让人感到稳稳的。

如果说闸机是一位守门员，那么它绝对是个靠谱的，能守住每一个进出的人，绝不马虎。

现代生活节奏快，谁还愿意为了这些小事耽误时间呢？所以，选择一台合适的三辊闸机，真是个明智的决定。

除了实用，三辊闸机的外观设计也很重要。

毕竟，谁不想在自己的企业里放个好看又有面子的设备呢？很多厂家现在都推出了各种颜色和风格的款式，满足不同客户的需求。

有的甚至还可以定制，想要什么样的造型都可以搞定，简直是个性化的代表。

智能人行通道之三辊闸系列---功能及技术参数全自动多奥三辊闸功能：型号：DAIC-TD-SGZ1: 整个系统运行平稳，噪音小2:.设备具有断电落杆，通电自动上杆功能3:设备具有器件及线路检测功能,方便维护.4:设备具有时间保护功能5:设备具有通行指示功能.6:设备具有自动保护,自动复位功能.7: 统一标准的对外电气接口，可与各种读写设备相挂接半自动多奥三辊闸功能：型号：DAIC-TD-BSGZ1: 整个系统运行平稳，噪音小2: 设备具有断电落杆功能3:设备具有器件及线路检测功能,方便维护4:设备具有通行指示功能.5:统一标准的对外电气接口，可与各种读写设备相挂接技术参数:电源:AC220V/AC110V(可选) 工作环境温度：-15℃—75℃相对湿度：小于95%，不凝露通行速度：30人/分钟输入接口：开关信号（COM口为地）通信接口：RS485 型号：DAIC-TD-QSG尺寸：1200×280×990MM材质：304不锈钢/喷塑通道宽：小于600MM控制方式：半自动/全自动/手动通行方式:单向/双向读写方式:IC卡/ID卡/磁卡/条码仪等注：读卡区颜色可选（标准为蓝色）型号：DAIC-TD-YSG尺寸：1200×280×990MM材质：304不锈钢/喷塑通道宽：小于600MM控制方式：半自动/全自动/手动通行方式:单向/双向读写方式:IC卡/ID卡/磁卡/条码仪等型号：DAIC-TD-LSG尺寸：420×330×980 MM材质：304不锈钢/喷塑通道宽：小于600MM控制方式：半自动/全自动/手动通行方式:单向/双向读写方式:IC卡/ID卡/磁卡/条码等。

三辊闸和摆闸区别在哪里？摆闸三辊闸都是闸机设备，三辊闸和摆闸的结构区别在闸道的宽度不一样，三辊闸及翼闸主要过人，摆闸可过自行车等。

根据情况选择。

箱体材质采用标准304不锈钢，箱体内设计有专业导水槽，可安装于室内、室外，适用于限制人员通行速率的场所，具有计数、考勤、限流等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场票务系统、体育馆票务系统影剧院票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所：商务大厦、政府机关等，科教单位：院校、研究所、图书馆等，商业服务场所：超市、商场、宾馆、会所、银行等，休闲场所：公园、景区、游乐场等，运输站点：汽车站、铁路站、地铁站、机场等。

三辊闸功能有哪些，技术参数呢？三辊闸功能1) 整个系统运行平稳,噪音小；2) 具有断电落杆,通电自动上杆功能；3) 具有器件及线路自检功能,方便维护；4) 具有时间保护功能；5) 具有通行指示功能；6) 具有自行保护,自动复位功能；7) 可与多奥停车场\门禁\考勤\消费\等智能一卡通。

三辊闸技术参数1) 电源：AC220/50HZ；2) 工作环境温度：-15度-+70度；3) 相对湿度：<95% 不凝露；4) 通行速度：30人/分钟；5) 通信接口：RS485可选配TCP/IP。

哪些客户适用于三辊闸？用于三辊闸客户有：安装于室内三辊闸、室外三辊闸，适用于限制人员通行速率的场所，具有计数三辊闸、考勤三辊闸、限流三辊闸等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场三辊闸票务系统、体育馆三辊闸票务系统影剧院三辊闸票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所三辊闸：商务大厦三辊闸、政府机关三辊闸等，科教单位：院校、研究所、图书馆等，商业服务场所：超市三辊闸、商场三辊闸、宾馆三辊闸、会所三辊闸、银行三辊闸等，休闲场所：公园三辊闸、景区三辊闸、游乐场等，运输站点：汽车站三辊闸、铁路站三辊闸、地铁站三辊闸、机场三辊闸等。

通道闸系统日常知识一、通道闸设备分类1、三辊闸2、摆闸3、翼闸4、转闸5、平移闸6、一字闸注：除了转闸没有单机芯双机芯区分，其它每种闸机都分单机芯、双机芯、二、通道闸设备标准配置（单通道同进同出）1、通道闸，单机芯2台（一个左机一个右机）2、控制器一个（也叫门禁控制器，单通道是单门双向，2个通道是双门双向）3、发卡器一个（区分IC发卡器，ID发卡器，身份证发卡器，指纹发卡器，需与前端读卡器相匹配）4、读卡设备2个（读卡设备也是门禁读头）{读卡设备区分、刷卡识别、身份证识别、指纹识别、人脸识别}5、电源一个6、软件一套7、智能卡（按读卡器功能配置，如果读卡器是IC读头就配IC智能卡，如果读卡器是ID读头就配ID智能卡）三、通道闸常用术语1、单机芯：机箱内只安装一个机芯,即只有一组机械传动系统2、双机芯：机箱内同时安装两个相互独立的机芯（即有两组机械传动系统）3、单通道：就是进出都从一个通道完成，由一个左单机芯闸机和一个右单机芯闸机组成的通道4、双通道：也就是两个单机芯一个双机芯组成的通道，可以两个人同时进或同时出或一个人进一个人出5、多通道：由两个通道以上组成的通道6、常开模式：在正常情况下，闸杆回缩在机箱内，通道为通行状态，读有效卡，直接通行即可，而只有非法通行者进入通道后，闸杆迅速伸出，关闭通道，拦挡通行者通过，该通行模式一般用于通行流量大，或通行集中的场合。

7、常闭模式：在该模式下，平时未通行时，通道处于关闭状态，当通行者读有效卡，通道打开（闸板回缩到机箱内），通行者可顺利通过。

8、自由通行：即可自由进出通道，不需读卡。

该模式一般用于在一些通行高峰期，取消通道限流功能，以加快通行速度的使用场合四、通道闸应用场地1、社区应用（含小区、村委、别墅等）2、大厦应用（商场、写字楼、政府办公楼等）3、大型场馆应用（展览馆、体育馆、博物馆等）4、轨道交通应用（机场、车站、地铁等）5、旅游景区和休闲场所应用（自然景观、人文景观、民风民俗、影剧院等）6、教育机构应用（中小学、大学、职业院校等）7、厂矿应用（加工厂、制造业等）8、工地应用（各种施工场地进出口管理）。

通道闸全套解决方案自由通行模式：在自由通行模式下，摆闸处于关闸状态，通行人员走到自由通行方向的第一个红外时，红外触发通道闸开闸，通行人员通行过后，通道闸关闸。

受控模式：在受控模式下，通道闸处于待机状态，刷卡有效时，通道闸开闸，通行人员正常通行，通行过后，通道闸开闸；刷卡无通行，通道闸在10S后自动关闸。

禁止通行模式：在禁止通行模式下，刷卡无效，此方向不允许通行。

常开模式：在常开模式下，通道闸自动开闸，通行灯、迎宾灯均为常开通行人员通行过后，不关闸。

常闭模式：在常闭模式下，通道闸处于关闸状态，通行灯，迎宾灯均为常闭，刷卡不开闸。

记忆使能模式：在记忆使能模式下，刷卡N次，N次有效。

正常通行一个人后，N减一，当N为0时，通道闸关闸。

每刷卡一次，刷新一次通行时间10S，每通行一个人，通行计数N不为0时，刷新一次通行时间10S,10S内无通行人员通行，通道闸自动关闸。

在非记忆使能模式下，刷卡N次，只有一次有效，且是第一次刷卡有效，刷卡有效后，通道闸开闸，赋值通行时间10S。

灯光指示迎宾灯:在执行位置初始化时迎宾灯为常闭，迎宾灯只与通行模式有关，在自由通行模式和常开模式下，迎宾灯为常开，其余模式下，迎宾灯为常闭。

通行指示灯：在执行位置初始化、常闭模式下，通行指示灯为常闭；其余模式下，通行指示灯根据受控状态设置常开/常闭，在默认状态下，通行灯根据通行模式设置（自由通行为常开，其余模式为常闭）常开/常闭，在刷卡有效时，通行方向为常开，通行反向为常闭，有红外报警信号时，左右两通行指示灯常闭；报警信号消失后，通行指示灯恢复报警前的显示状态。

蜂鸣器提示通行提示：在刷卡有效、无效、执行关闸动作时，蜂鸣器蜂鸣一次提示。

报警提示：在红外有异常、位置初始化、强行闯闸时，蜂鸣器不停的蜂鸣直到红外报警信息消失、位置初始化完成、离合器松开时，停止报警提示。

关闸红外检测到通行人员正常通行，通行人员过后0.2S，通道闸自动关闸。

红外报警开闸报警：通道闸正在开闸时，开闸方向有红外遮挡，电机关闭，蜂鸣器蜂鸣报警，LCD屏显示开闸报警（第一行显示公司名称，第二行显示红外报警的原因、红外的电平状态（000000表示全为低）），左右通行指示灯均为常闭状态；开闸方向红外信息消失后，摆闸继续运行，LCD屏、通行指示灯恢复报警前的状态，蜂鸣器关闭并重新赋值通行时间10S。

目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1设备外形尺寸 (3)3．产品结构及其工作原理 (6)3.1通道闸机械系统 (6)3. 2通道闸电控系统 (6)3.3系统工作原理 (6)4．设备安装与调试 (8)4.1设备安装 (8)4.2设备功能调试 (9)5．通道闸常见故障处理及日常维护 (14)6．设备操作说明 (17)1．设备简介1.1简述本三辊闸是我公司自行开发、研制、生产的智能通道管理设备，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。

整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散。

1.2功能特点1)采用了独特的不完全齿轮传动系统，使闸机在零位锁定、解锁更加准确、可靠。

2)整个系统运行平稳、噪音小。

3)具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。

4)具有断电落杆，通电手动上杆功能。

5)具有485远距离控制开闸、掉电落杆功能，以满足用户的特殊需求及消防安全要求。

6)具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。

7)可自动对通行方向的通行人数进行统计，并以在液晶显示屏上显示出来，使管理者对某方向的通行人数了如指掌。

8)具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。

９)具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。

10)具有自动复位功能。

当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。

《三辊闸系统参数及使用说明》1 基本参数1）电源电压：AC220V 50Hz；2）工作环境：-15℃～60℃；3）最大通道宽：600mm；4）输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；5）通信接口：RS485电器标准；6）通信距离：1200米；7）用管理计算机对设备进行远程控制。

2 闸杆的装配（见附图1）1）把闸杆放入铝盘安装槽中；2）把销子装入铝盘销孔；33机芯部位图（见附图2）附图2单方向自由通行调整：调整单向机螺钉，锁住定位臂，即可使闸机单方向自由通行。

4 调试前准备1）电动三辊闸设备接线图1份，机芯部位图1份,待调试电动三辊闸设备一套，并仔细阅读《电动三辊闸菜单设置使用说明》；2)左右定义：面对三辊闸，三辊闸的左手边即左边，右手边为右边；3)输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；4)接线排的连接（见附图3）:按接线排的标识接好电源和开闸信号；附图35）检查接线是否与接线图一致，检查所有插头是否有松动；确保机械部分没有卡死，运转灵活，设备的保护地一定要可靠接地，确认无误后可上电调试。

三辊闸主板接线图接线说明：GND 接地+12V 开闸信号公共端OPE_L 左开闸信号OPE_R 右开闸信号PA PB 变压器12V输入（2根黑色线）PC PD 变压器24V输入（2根蓝色线）MB 右电磁阀MA 左电磁阀（+24V）+24V 落杆电磁铁GND -24V 电磁阀和落杆磁铁公共端TA TB 485通讯接口GND +15V 外接设备供电+15V GND 方向指示供电DIR_L 方向指示左箭头信号DIR_R 方向指示右箭头信号CNT_L 左计数器信号CNT_R 右计数器信号5 第一次上电调试按下主控板上的左开或者右开键后，观看电磁阀的解锁方向和方向指示的方向时候一致，如果发现解锁方向不对，此时需掉电后将方向指示接线调换即可；警告：在第一次上电时一定要先进行该项调试，否则通行方向不一致，导致行人用力撞击闸杆，对设备造成致命的损坏。

人行通道闸，也称为人行道闸，是一种用于管理和控制人员通行的设备。

这些设备通常被广泛应用于公共交通、商业建筑、办公大楼、体育场馆等场所。

以下是人行通道闸的技术详解：1. 类型：•三辊闸（三辊转闸）：使用三个转动的辊子，通过识别信号控制辊子的开合，通常用于高端场所。

•摆臂闸（摆闸）：通过电机控制摆臂的开合，适用于宽通道的场所。

•翼闸（翼子闸）：通过控制翼子的开合，适用于高安全性要求的场所。

•滑闸（滑门闸）：通过滑动门的开合，适用于宽通道、高安全性场所。

2. 识别技术：•二维码/条形码识别：用户在手机上生成二维码，通过扫描进入通道。

•人脸识别：使用摄像头采集人脸信息，进行快速准确的身份验证。

•指纹识别：通过指纹信息进行身份验证，适用于高安全性场所。

•IC卡识别：使用IC卡进行刷卡，常见于员工通行系统。

•身份证识别：通过读取身份证信息进行身份验证。

3. 控制系统：•PLC控制：使用可编程逻辑控制器，实现各种逻辑控制。

•集成控制系统：通过网络与其他安全系统集成，如门禁系统、监控系统等。

•远程控制：具备远程控制功能，方便运维和管理。

4. 材料与结构：•材料选择：通常使用不锈钢、铝合金等防锈、防腐材料。

•结构设计：结构设计应考虑通行效率、紧凑性、安全性等因素。

5. 防夹功能：•红外线感应：配备红外线感应器，一旦检测到物体靠近，即停止运动以避免夹伤。

•防夹力矩：通过电机的力矩检测，实时调整运动力度，确保安全通行。

6. 报警系统：•报警器：配备声光报警器，用于提醒用户注意。

•违规报警：对于未经授权的通行或异常行为，触发报警系统。

7. 通信接口：•网络接口：支持网络通信，便于远程监控和管理。

•RS485/RS232接口：用于与其他设备的数据通信。

8. 能耗管理：•节能模式：在低通行峰值时降低功耗。

•自动休眠：在长时间不使用时自动进入休眠状态。

人行通道闸技术的发展趋势是集成化、智能化、高度安全性和用户友好性。

这些技术的不断创新使得人行通道闸在各种场所得以广泛应用。

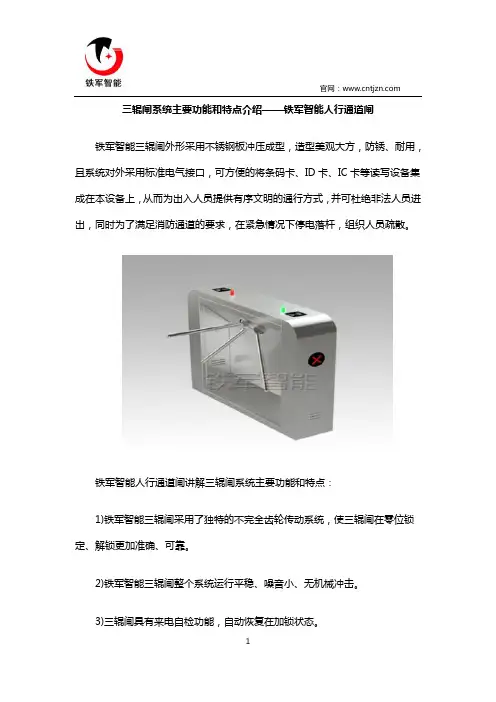

官网： 三辊闸系统主要功能和特点介绍——铁军智能人行通道闸铁军智能三辊闸外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散。

铁军智能人行通道闸讲解三辊闸系统主要功能和特点：1)铁军智能三辊闸采用了独特的不完全齿轮传动系统，使三辊闸在零位锁定、解锁更加准确、可靠。

2)铁军智能三辊闸整个系统运行平稳、噪音小、无机械冲击。

3)三辊闸具有来电自检功能，自动恢复在加锁状态。

官网：4)三辊闸具有多种工作模式可供选择，三辊闸即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且三辊闸工作模式可通过主板菜单进行设定。

5)三辊闸具有断电落杆，通电手动上杆功能。

6)三辊闸具有485远距离控制落杆、上杆功能，三辊闸以满足用户的特殊需求及消防安全要求。

7)三辊闸具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于三辊闸系统集成，并可通过管理计算机实现远程控制与管理。

8)三辊闸可自动对通行方向的通行人数进行统计，并以直观的LED(选装)方式呈现给管理者，使管理者对某方向的通行人数了如指掌。

官网：9)三辊闸具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。

10)三辊闸具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过三辊闸主板键盘进行设定。

11)三辊闸可以通过软件设定，可限制场所内部的人员总数，以满足一些特殊场合的特殊需求。

12)三辊闸具有自动复位功能。

当读卡后，通行者在规定的时间内未通行时，三辊闸系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。

深圳市铁军智能通道闸机厂家提供产品与安装服务，给客户提供一站式采购体验，省时省力最优惠。

主营：人行通道闸机，产品包括：智能翼闸、三辊闸机、摆闸、平移闸、全高闸、半高闸、速通门、停车场道闸，票箱、车牌识别等设备，产品品种齐全，性价比高，交付及时，服务周到，已成为深圳安防行业独具特色的佼佼者。

人行通道闸系统方案智能人行通道闸系统设计方案建设单位：设计人：设计时间：2017年1月科技有限公司一、概述三辊闸、摆闸、翼闸是人行通道的现代化控制设备，用于人员出、入口需要进行控制的地方，如智能小区、饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。

三辊闸、摆闸、翼闸的使用可以使人流井然有序。

三辊闸、摆闸、翼闸与智能卡、指纹、条码等身份识别系统设备结合使用，便构成智能门禁通道控制系统；它与计算机、门禁、考勤、收费管理、门票系统等软件结合使用，便构成智能通道闸综合管理系统，可以实现门禁、考勤、消费、售票、限流等功能。

本通道闸管理系统是智能一卡通系统的一部分，设置于小区、工厂、智能大厦、食堂等通道处，可以完成员工持卡通行管制、上下班考勤、就餐等各种管理功能。

●系统运行环境安装环境为大型现代化智能小区，要求针对小区大门处的进出人员进行管理，同时方便手推车人员的进出控制。

要求小区人员进出必须刷卡，经系统自动验证后方可进出，系统可自动记录人员进出资料及时间，方便统计查询。

●设计思路根据现场的要求，结合本公司多年的智能小区系统设计经验，设计采用智能通道闸结合射频卡技术，实现人员进出刷卡通行。

计划在小区大门处出入口各设一台智能摆闸1台，双向进出控制，即美观豪华又起到人员进出控制的功能。

系统配合智能卡身份验证设备，该设备全部内置安装，并与管理电脑联网，系统可对进出人员进行24小时监控管理，并方便将来的维和护扩展。

本系统主要包括：前端智能通道闸，前端内置身份识别系统设备，中间通讯及管线设备，后台软件及管理发卡系统，后台电脑及打印设备（自配）等几部分。

系统设计主要依据项目建设的总要求，利用现代计算机网络通信及大型数据库为技术基础，基于Windows管理平台建立统一的大楼“一卡通”综合管理系统。

在系统设计时，硬件设备的选择和物理链路的建立尽量考虑了目前最先进和通用的设备、最大程度上保证了系统项目建设的后续可维护性和相当长的一段时期内的先进性。
