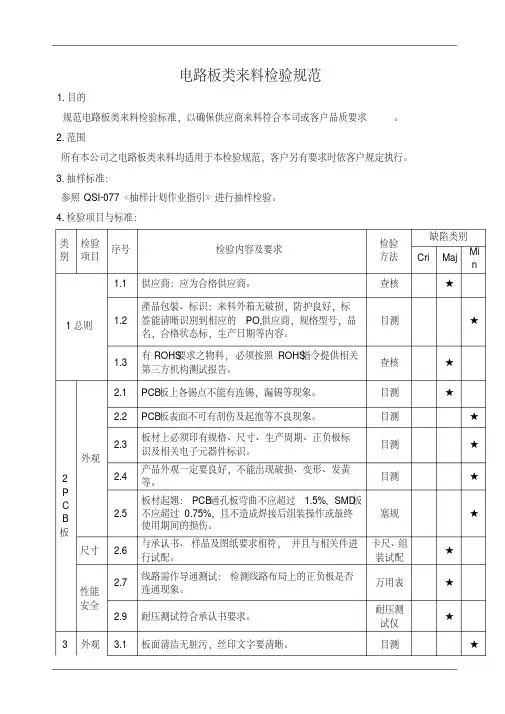

电路板通用检验规范

PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求，并确保其质量和可靠性。

测试可以帮助检测和解决电路板上的故障和问题，提高电路板的可靠性和稳定性，减少生产和使用中可能出现的风险和损失。

二、常用的PCB电路板测试方法1.功能测试：主要用于验证电路板的功能是否正常，包括输入输出测试、电源测试、通信测试等。

2.结构测试：用于检测电路板的物理结构是否符合设计要求，包括尺寸、形状、排列和布局等方面的测试。

3.性能测试：用于评估电路板的性能指标，包括电气特性测试、信号传输测试、功耗测试等。

4.可靠性测试：用于验证电路板在长时间使用过程中的可靠性，包括温度、湿度、振动和冲击等环境条件下的测试。

5.可编程测试：用于验证电路板上的可编程元件（如FPGA、微控制器等）的编程和功能。

三、PCB电路板检验的方法和指标1.外观检验：主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。

2.尺寸测量：用于验证电路板的尺寸和孔径是否符合设计要求，并通过光学测量或机械测量手段进行。

3.焊点质量检查：用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。

4.电气连通性测试：用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。

五、常用的PCB电路板质量控制标准1.IPC-A600H：电路板的外观和细节质量标准，包括外观缺陷、焊接缺陷和尺寸要求等。

2.IPC-6012D：刚性印制板的质量标准，包括材料、尺寸、硬度、结构、电气性能等方面的要求。

3.IPC-6013C:有机衬底印制电路板的质量标准，包括材料、尺寸、结构、可靠性等方面的要求。

4.IPC-2221B:印制板设计的通用规范，包括电气、机械、材料和可靠性等方面的要求和指导。

5.JEDEC标准：半导体器件和集成电路的质量控制标准，包括ESD测试、温度循环测试等。

总结：PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。

pcba检验规范PCBA检验规范是指电子产品中的PCB（Printed Circuit Board，印刷电路板）装配及相关电子元器件的检验和测试规范。

以下是关于PCBA检验规范的详细说明。

一、目的和范围：PCBA检验规范的目的是确保所生产的电子产品的质量符合设计要求，以及满足相关的国家和行业标准。

检验范围涵盖PCB的组装过程和相关电子元器件的检测和测试。

二、检验要求：1. PCB组装过程中的质量检验：包括PCB的外观质量、焊接质量、钝化处理、防腐涂层以及电子元器件的正确焊接位置和方向等。

2. 电子元器件的检测和测试：包括元器件的封装、焊盘无损伤、引脚无歪曲、接触良好、无短路、无开路等。

3. 质量控制：包括对PCBA的尺寸、重量、外观、电气性能等方面进行抽样检验，并记录检验结果。

三、检验方法：1. 目检：通过人工观察PCBA和电子元器件的外观质量，包括焊接质量、引脚位置和方向等。

2. X射线检测：用于检测PCB表面下的焊盘连接和引脚连接。

3. 高温试验：检测PCBA的耐高温性能，包括焊盘和引脚的可靠性。

4. 温湿度试验：检测PCBA的耐湿性和耐湿热性能，以及焊接点的可靠性。

5. 电气测试：包括静电放电测试、绝缘电阻测试、直流电阻测试、电容测试、电感测试、电流测试等。

四、记录和报告：每一批次的PCBA检验结果都应当记录并以报告的形式保存。

报告应包括以下内容：1. 检验日期、检测人员、实验环境等基础信息；2. 抽样检验的样本数量和抽样方案；3. 检验结果和对比标准的差异；4. 错误和缺陷的描述和数量；5. 不合格PCBA的处理方式和责任人；6. 检验结果的总结和建议。

五、质量控制：为了确保PCBA检验过程的质量，应建立相应的质量控制措施，包括：1. 建立PCBA检验规范和流程，并确保所有相关人员熟悉和遵守规范；2. 设立合适的检验设备和环境，保证检验过程的准确性和可靠性；3. 培训检验人员，提高其检验技能和知识水平；4. 对不合格的PCBA进行追溯和分析，找出问题的原因并采取相应的纠正和预防措施；5. 定期审核和更新检验规范，以适应技术和市场的变化。

PCBA检验标准(最完整版)PCBA检验标准本检验规范的制定旨在为生产和检验过程提供可依据的标准。

定义：CR——严重缺陷：指单位产品的极严重质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。

其中包括可靠性能达不到要求，可能对人身及财产带来危害或不符合法规规定，外观极严重不合格（降低产品等级，影响产品价格），与客户要求完全不一致等。

MA——主要缺陷：指单位产品的严重质量特性不符合规定，或者单位产品的质量特性严重不符合规定。

其中包括产品性能降低，产品外观严重不合格，功能达不到规定要求，客户难于接受的其他缺陷等。

MI——次要缺陷：指单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。

其中包括轻微的外观不合格，不影响客户接受的其他缺陷等。

短路和断路：短路是指两个独立的相邻的焊点之间，在焊锡之后形成接合，造成不应导通而导通的结果；断路是指线路该导通而未导通。

沾锡情况：良好沾锡是指接触角度小于等于60°，焊锡均匀扩散，焊点形成良好的轮廓且光亮。

要形成良好的焊锡，应有清洁的焊接表面，正确的锡丝和适当的加热。

按焊锡在金属面上的扩散情况，可分为全扩散（0°<接触角≤30°）和半扩散（30°<接触角≤60°）。

不良沾锡是指接触角度大于60°，焊锡熔化后形成不均匀的锡膜覆盖在金属表面上，而未紧贴其上。

形成不良沾锡的可能原因有不良的操作方法、加热或加锡不均匀、表面有油污、助焊剂未达到引导扩散的效果等。

按焊锡在金属面上的扩散情况，可分为劣扩散（60°<接触角≤90°）和无扩散（90°<接触角<180°）。

不沾锡是指焊锡熔化后瞬间沾附于金属表面，随后溜走。

不沾锡的可能原因有焊接表面被严重玷污、加热不足、焊锡由烙铁头流下、烙铁太热破坏了焊锡结构或使焊锡表面氧化等。

按部品的外观形状，将SMT实装部品分为有引脚产品和无引脚产品。

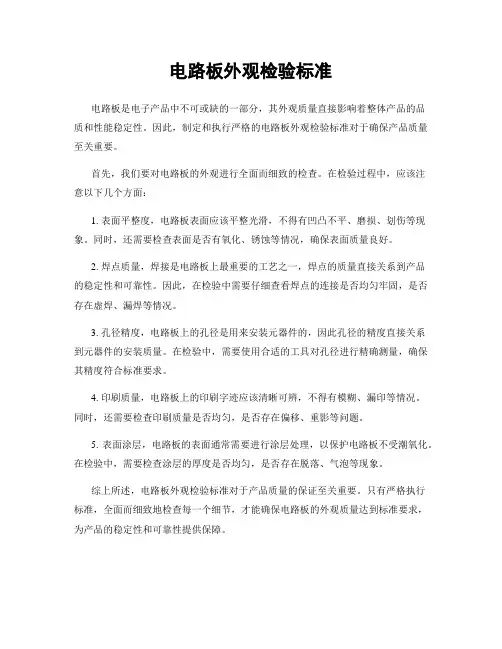

电路板外观检验标准
电路板是电子产品中不可或缺的一部分，其外观质量直接影响着整体产品的品
质和性能稳定性。

因此，制定和执行严格的电路板外观检验标准对于确保产品质量至关重要。

首先，我们要对电路板的外观进行全面而细致的检查。

在检验过程中，应该注
意以下几个方面：
1. 表面平整度，电路板表面应该平整光滑，不得有凹凸不平、磨损、划伤等现象。

同时，还需要检查表面是否有氧化、锈蚀等情况，确保表面质量良好。

2. 焊点质量，焊接是电路板上最重要的工艺之一，焊点的质量直接关系到产品
的稳定性和可靠性。

因此，在检验中需要仔细查看焊点的连接是否均匀牢固，是否存在虚焊、漏焊等情况。

3. 孔径精度，电路板上的孔径是用来安装元器件的，因此孔径的精度直接关系
到元器件的安装质量。

在检验中，需要使用合适的工具对孔径进行精确测量，确保其精度符合标准要求。

4. 印刷质量，电路板上的印刷字迹应该清晰可辨，不得有模糊、漏印等情况。

同时，还需要检查印刷质量是否均匀，是否存在偏移、重影等问题。

5. 表面涂层，电路板的表面通常需要进行涂层处理，以保护电路板不受潮氧化。

在检验中，需要检查涂层的厚度是否均匀，是否存在脱落、气泡等现象。

综上所述，电路板外观检验标准对于产品质量的保证至关重要。

只有严格执行
标准，全面而细致地检查每一个细节，才能确保电路板的外观质量达到标准要求，为产品的稳定性和可靠性提供保障。

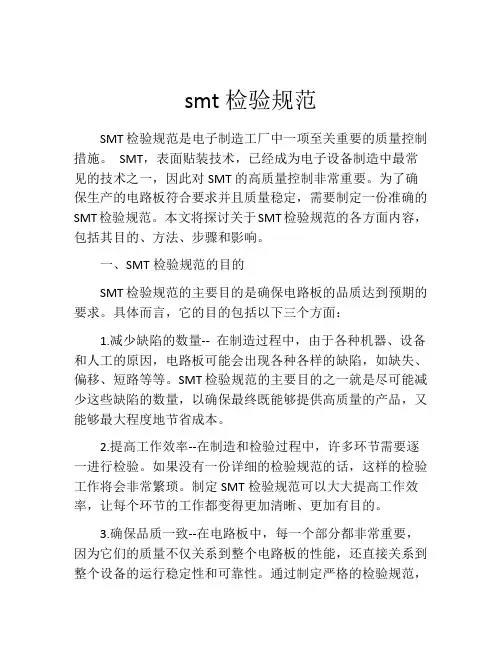

smt检验规范SMT检验规范是电子制造工厂中一项至关重要的质量控制措施。

SMT，表面贴装技术，已经成为电子设备制造中最常见的技术之一，因此对SMT的高质量控制非常重要。

为了确保生产的电路板符合要求并且质量稳定，需要制定一份准确的SMT检验规范。

本文将探讨关于SMT检验规范的各方面内容，包括其目的、方法、步骤和影响。

一、SMT检验规范的目的SMT检验规范的主要目的是确保电路板的品质达到预期的要求。

具体而言，它的目的包括以下三个方面：1.减少缺陷的数量-- 在制造过程中，由于各种机器、设备和人工的原因，电路板可能会出现各种各样的缺陷，如缺失、偏移、短路等等。

SMT检验规范的主要目的之一就是尽可能减少这些缺陷的数量，以确保最终既能够提供高质量的产品，又能够最大程度地节省成本。

2.提高工作效率--在制造和检验过程中，许多环节需要逐一进行检验。

如果没有一份详细的检验规范的话，这样的检验工作将会非常繁琐。

制定SMT检验规范可以大大提高工作效率，让每个环节的工作都变得更加清晰、更加有目的。

3.确保品质一致--在电路板中，每一个部分都非常重要，因为它们的质量不仅关系到整个电路板的性能，还直接关系到整个设备的运行稳定性和可靠性。

通过制定严格的检验规范，可以保证所有产品都具有的同一标准，将不同型号产品之间的区别降至最低，为产品的品质一致性提供保障。

二、SMT检验规范的方法制定SMT检验规范的方法包括以下几个步骤：1.收集数据-- 在制作SMT检验规范之前，首先需要收集数据，并对它们进行分类和分析。

这些数据包括各种不良现象的发生情况，以及它们发生的原因和解决方法。

2.制定标准--为了达到一致性，需要明确标准。

制定SMT 检验规范时，需要制定具体的标准，包括缺陷类型、数量、位置和解决方法等。

在制定标准时，需要确保这些标准符合制造商的要求，而且尽可能贴近实际生产工艺。

3.制定检验步骤--检验步骤需要确定，以便在制造过程中使用它作为指导。

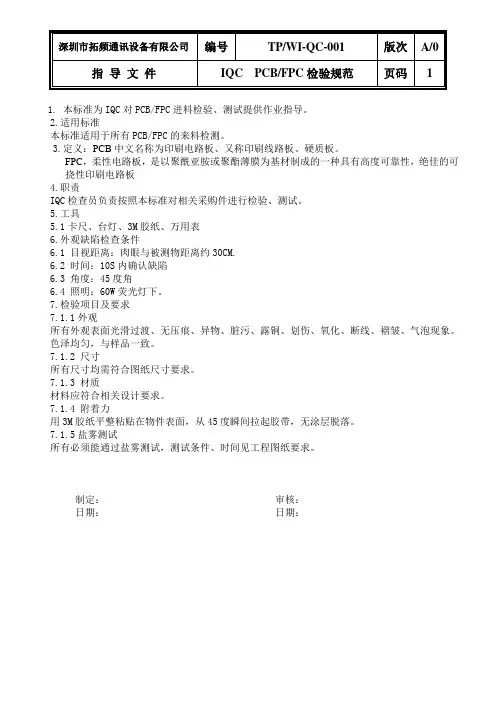

1.本标准为IQC对PCB/FPC进料检验、测试提供作业指导。

2.适用标准
本标准适用于所有PCB/FPC的来料检测。

3.定义：PCB中文名称为印刷电路板、又称印刷线路板、硬质板。

FPC，柔性电路板，是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板
4.职责
IQC检查员负责按照本标准对相关采购件进行检验、测试。

5.工具
5.1卡尺、台灯、3M胶纸、万用表
6.外观缺陷检查条件
6.1 目视距离：肉眼与被测物距离约30CM.
6.2 时间：10S内确认缺陷
6.3 角度：45度角
6.4 照明：60W荧光灯下。

7.检验项目及要求
7.1.1外观
所有外观表面光滑过渡、无压痕、异物、脏污、露铜、划伤、氧化、断线、褶皱、气泡现象。

色泽均匀，与样品一致。

7.1.2 尺寸
所有尺寸均需符合图纸尺寸要求。

7.1.3 材质
材料应符合相关设计要求。

7.1.4 附着力
用3M胶纸平整粘贴在物件表面，从45度瞬间拉起胶带，无涂层脱落。

7.1.5盐雾测试
所有必须能通过盐雾测试，测试条件、时间见工程图纸要求。

制定：审核：
日期：日期：。

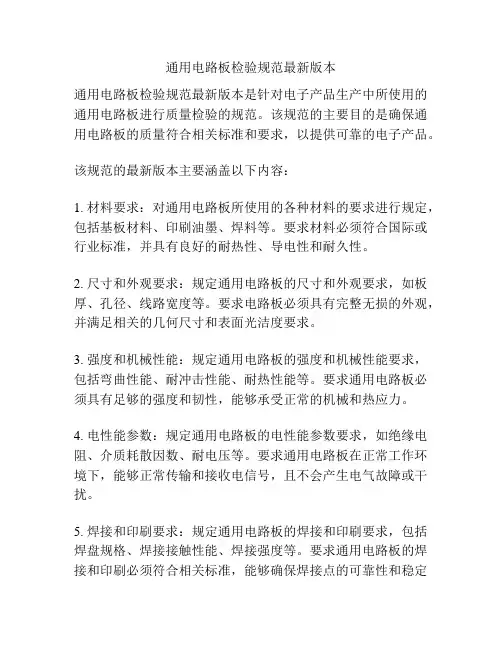

通用电路板检验规范最新版本通用电路板检验规范最新版本是针对电子产品生产中所使用的通用电路板进行质量检验的规范。

该规范的主要目的是确保通用电路板的质量符合相关标准和要求，以提供可靠的电子产品。

该规范的最新版本主要涵盖以下内容：1. 材料要求：对通用电路板所使用的各种材料的要求进行规定，包括基板材料、印刷油墨、焊料等。

要求材料必须符合国际或行业标准，并具有良好的耐热性、导电性和耐久性。

2. 尺寸和外观要求：规定通用电路板的尺寸和外观要求，如板厚、孔径、线路宽度等。

要求电路板必须具有完整无损的外观，并满足相关的几何尺寸和表面光洁度要求。

3. 强度和机械性能：规定通用电路板的强度和机械性能要求，包括弯曲性能、耐冲击性能、耐热性能等。

要求通用电路板必须具有足够的强度和韧性，能够承受正常的机械和热应力。

4. 电性能参数：规定通用电路板的电性能参数要求，如绝缘电阻、介质耗散因数、耐电压等。

要求通用电路板在正常工作环境下，能够正常传输和接收电信号，且不会产生电气故障或干扰。

5. 焊接和印刷要求：规定通用电路板的焊接和印刷要求，包括焊盘规格、焊接接触性能、焊接强度等。

要求通用电路板的焊接和印刷必须符合相关标准，能够确保焊接点的可靠性和稳定性。

6. 环保和可靠性要求：规定通用电路板的环保和可靠性要求，包括使用环保材料、防静电措施、通风散热设计等。

要求通用电路板必须符合相关环保标准，并具有足够的可靠性，能够在长时间和恶劣环境下正常工作。

7. 测试和检验方法：规定通用电路板的测试和检验方法，包括可视检验、化学分析、电学测试等。

要求通用电路板的质量检验必须按照标准流程和方法进行，以确保检验结果的准确性和可靠性。

总之，通用电路板检验规范的最新版本是一份完整的规范文件，涵盖了通用电路板的材料、尺寸、外观、强度、电性能、焊接、印刷、环保和可靠性等方面的要求和检验方法，以确保通用电路板的质量符合相关标准和要求，提供安全可靠的电子产品。

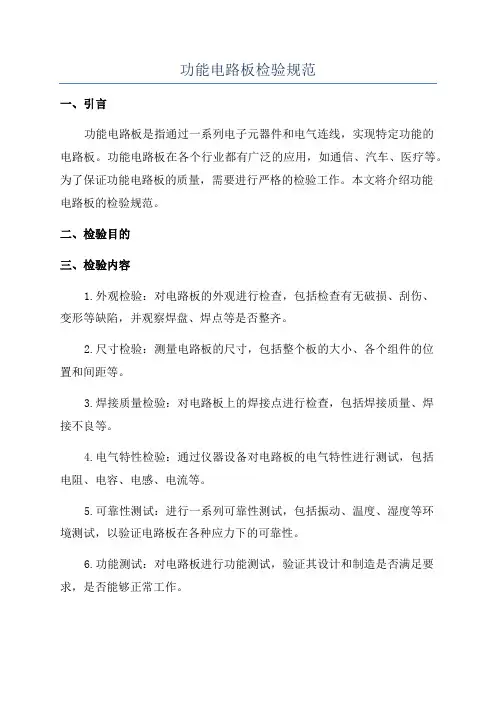

功能电路板检验规范一、引言功能电路板是指通过一系列电子元器件和电气连线，实现特定功能的电路板。

功能电路板在各个行业都有广泛的应用，如通信、汽车、医疗等。

为了保证功能电路板的质量，需要进行严格的检验工作。

本文将介绍功能电路板的检验规范。

二、检验目的三、检验内容1.外观检验：对电路板的外观进行检查，包括检查有无破损、刮伤、变形等缺陷，并观察焊盘、焊点等是否整齐。

2.尺寸检验：测量电路板的尺寸，包括整个板的大小、各个组件的位置和间距等。

3.焊接质量检验：对电路板上的焊接点进行检查，包括焊接质量、焊接不良等。

4.电气特性检验：通过仪器设备对电路板的电气特性进行测试，包括电阻、电容、电感、电流等。

5.可靠性测试：进行一系列可靠性测试，包括振动、温度、湿度等环境测试，以验证电路板在各种应力下的可靠性。

6.功能测试：对电路板进行功能测试，验证其设计和制造是否满足要求，是否能够正常工作。

7.稳定性测试：进行长时间运行测试，观察电路板在连续工作下是否稳定可靠。

四、检验方法1.目视检查：通过目视观察电路板的外观，检查有无明显的破损、刮伤、变形等缺陷。

2.测量仪器：使用尺子、卡尺等工具测量电路板的尺寸，确保其符合设计要求。

3.电阻测量仪：用于测试电路板上的电阻值，检查焊接点和电阻是否正常连接。

4.电容测量仪：用于测试电路板上的电容值，检查电容器是否正常连接。

5.表面电阻仪：用于测试电路板上的表面电阻，检查焊盘和焊点是否导通正常。

6.功能测试仪：用于对电路板的各个功能进行测试，包括输入输出、通信和控制等。

7.环境测试设备：用于进行可靠性测试，包括振动台、温湿度箱等设备。

8.数据采集系统：用于记录和分析测试结果，并生成测试报告。

五、检验记录与报告在进行功能电路板的检验过程中，需要及时记录检验数据和观察结果。

根据检验结果，生成检验报告，包括电路板的外观、尺寸、焊接质量、电气特性、可靠性测试、功能测试和稳定性测试等内容。

检验报告应详细记录检验过程和结果，并指出不符合要求的地方，提出改进措施。

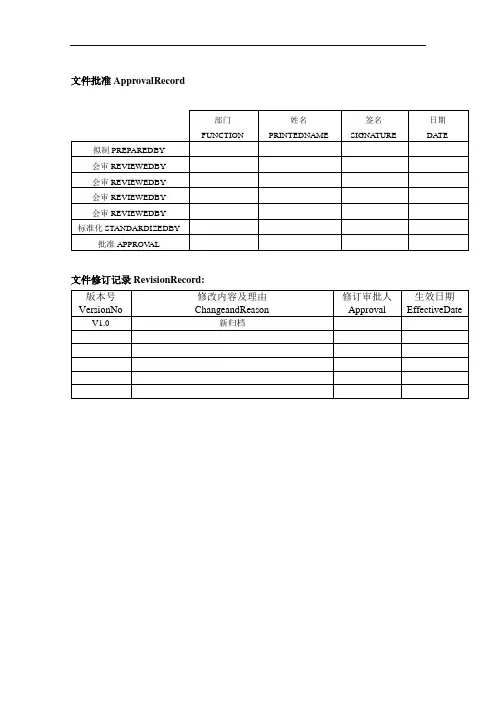

文件批准ApprovalRecord文件修订记录RevisionRecord:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】(AcceptCriterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】(TargetCondition)：此组装情形接近理想与完美之组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】(AcceptCondition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(RejectCondition)：此组装情形未能符合标准，其有可能影响产品之功能性，但基于外观因素以维持本公司产品之竞争力，判定为拒收状况。

3.2缺点定义【致命缺点】(CriticalDefect)：指缺点足以造成人体或机器产生伤害，或危及生命财产安全的缺点，称为致命缺点，以CR表示之。

【主要缺点】(MajorDefect)：指缺点对制品之实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺点，以MA表示之。

【次要缺点】(MinorDefect)：系指单位缺点之使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上之差异，以MI表示之。

3.3焊锡性名词解释与定义：【沾锡】(Wetting):系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】(WettingAngle)被焊物表面与熔融焊锡相互接触之各接线所包围之角度(如附件)，一般为液体表面与其它被焊体或液体之界面，此角度愈小代表焊锡性愈好。

电路板检验标准一、外观检查1. 目的：确保电路板表面无明显划痕、凹陷、氧化等现象。

2. 方法：采用目视或放大镜进行观察。

3. 要求：电路板表面应平整、光滑，无上述不良现象。

二、尺寸检查1. 目的：确保电路板的尺寸符合设计要求。

2. 方法：使用测量工具对电路板的尺寸进行测量。

3. 要求：电路板的尺寸应符合设计要求，误差范围需符合相关标准。

三、结构检查1. 目的：检查电路板的层数、布局、连接关系等是否符合设计要求。

2. 方法：观察电路板的层数、检查各元器件的布局和连接关系，确认是否符合设计图纸。

3. 要求：电路板的层数、布局、连接关系等应符合设计要求，无错误或遗漏。

四、性能测试1. 目的：验证电路板的功能和性能是否正常。

2. 方法：按照设计要求，采用适当的测试仪器和程序进行测试。

3. 要求：电路板应满足设计要求的性能指标，误差范围需符合相关标准。

五、可靠性测试1. 目的：评估电路板的可靠性，包括耐高温、耐低温、耐湿度等性能。

2. 方法：按照相关标准进行可靠性试验，如高温存储、低温存储、湿度试验等。

3. 要求：电路板在可靠性试验过程中应无异常现象，性能稳定。

六、安全性测试1. 目的：确保电路板在安全方面无隐患，如过电压、过电流等保护功能。

2. 方法：采用模拟过电压、过电流等异常情况的方法进行测试。

3. 要求：电路板应具有相应的保护功能，确保在异常情况下能够安全运行。

七、标识检查1. 目的：确保电路板上的标识清晰、完整、无误。

2. 方法：对电路板上的标识进行观察和核对。

3. 要求：电路板上的标识应清晰可见，易于识别，并与设计要求一致。

八、材料检查1. 目的：确保电路板所使用的材料符合相关标准和设计要求。

2. 方法：核对电路板上所使用的材料类型、规格、质量等信息。

3. 要求：电路板所使用的材料应符合相关标准和设计要求，无劣质或不合格材料的使用。

字体: 小中大PCB电路板测试、检验及规范chenjack 发表于: 2009-4-08 13:31 来源: 半导体技术天地1、Acceptability，acceptance 允收性，允收前者是指在对半成品或成品进行检验时，所应遵守的各种作业条件及成文准则。

后者是指执行允收检验的过程，如Acceptance Test。

2、Acceptable Quality Level(AQL)允收品质水准系指被验批在抽检时，认为能满足工程要求之"不良率上限"，或指百分缺点数之上限。

AQL并非为保护某特别批而设，而是针对连续批品质所定的保证。

3、Air Inclusion 气泡夹杂在板材进行液态物料涂布工程时，常会有气泡残存在涂料中，如胶片树脂中的气泡，或绿漆印膜中的气泡等，这种夹杂的气泡对板子电性或物性都很不好。

4、AOI 自动光学检验Automatic Optical Inspection，是利用普通光线或雷射光配合计算机程序，对电路板面进行外观的视觉检验，以代替人工目检的光学设备。

5、AQL 品质允收水准Acceptable Quality Level，在大量产品的品检项目中，抽取少量进行检验，再据以决定整批动向的品管技术。

6、ATE 自动电测设备为保证完工的电路板其线路系统的通顺，故需在高电压(如250 V)多测点的泛用型电测母机上，采用特定接点的针盘对板子进行电测，此种泛用型的测试机谓之Automatic Testing Equipment。

7、Blister 局部性分层或起泡在电路制程中常会发生局部板面或局部板材间之分层，或局部铜箔浮离的情形，均称为Blister。

另在一般电镀过程中亦常因底材处理不洁，而发生镀层起泡的情形，尤其以镀银对象在后烘烤中最容易起泡。

8、Bow，Bowing 板弯当板子失去其应有的平坦度(Flatness)后，以其凹面朝下放在平坦的台面上，若无法保持板角四点落在一个平面上时，则称为板弯或板翘(Warp 或Warpage)，若只能三点落在平面上时，称为板扭(Twist)。

山西力能暖通科技有限公司电路板工艺流程一、焊前检查清洗电路板焊接前一定仔细检查电路板是否有焊盘或者粘连现象，检查完毕后要对电路板进行焊前清洗，以清除电路板生产过程中遗留下来的污染物，以及电路板在长时间放置过程中存在的灰尘等。

二、元器件筛选焊接前要严格按照电路板元器件焊接顺序表焊点检验检验方法：目测检验标准：1、要求元件排列有序，焊接正确，焊点牢固、美观，无连焊、虚焊、漏焊现象；2、焊盘或焊点应当有光泽，有麻点空洞、气孔和空穴均为不合格；3、不能在印刷版留下薄层焊料；4、不能在常规绝缘的导线表面形成不希望的桥接；5、不能造成标示、字符变色或者丢失；6、焊粒的圆头或者拉尖的高度不能高于0.5mm；7、在边缘的原件长度需要小于3.2mm，宽度小于1.6mm，高度小于1.0mm；8、对于表面安装元件的焊锡最低高度为，元件与印刷版平行的引脚高度（也就是焊锡后锡焊的厚度是引脚的厚度加上引脚与印刷版的间歇距离），焊锡的最高不应超过引脚的顶端。

二、芯片插接检验检查插件芯片插接是否严密，排除芯片插脚弯曲、缺失、不严密现象。

三、电路板常规功能检验检验方法：通电模拟输入输出测试技术要求：1、不带载测试；2、对测试的电路板进行初步功能检测，输入相应的模拟数据，测试输出是否正常，正常极为通过测试；3、温度：15-35℃；4、相对湿度：45-75%；5、大气压力：86Kpa-106Kpa。

四、电路板老化试验检验方法：1、将常温下的电路板放入热老化设备内；2、电路板处于运行状态；3、将设备内的温度以2℃/min升到60℃；4、电路板在这个条件下保持2小时；5、设备内的温度以2℃/min降到常温；6、电路板在这个条件下保持2小时；7、反复测试满48小时后，取出电路板静止通风处1小时后进行一次测量和记录检验设备：老化试验箱。
