PCB板检验规范

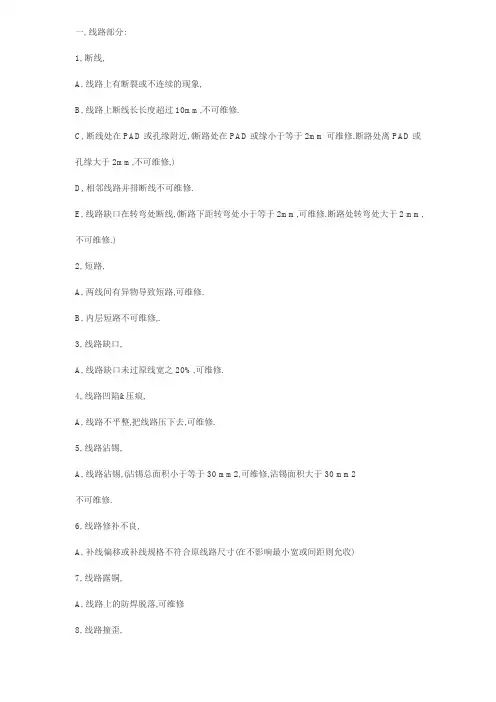

一, 线路部分:1, 断线,A, 线路上有断裂或不连续的现象,B, 线路上断线长长度超过10mm,不可维修.C, 断线处在PAD或孔缘附近,(断路处在PAD或缘小于等于2mm可维修.断路处离PAD或孔缘大于2mm,不可维修,)D, 相邻线路并排断线不可维修.E, 线路缺口在转弯处断线,(断路下距转弯处小于等于2mm,可维修.断路处转弯处大于2 mm,不可维修.)2, 短路,A, 两线间有异物导致短路,可维修.B, 内层短路不可维修,.3, 线路缺口,A, 线路缺口未过原线宽之20%,可维修.4, 线路凹陷&压痕,A, 线路不平整,把线路压下去,可维修.5, 线路沾锡,A, 线路沾锡,(沾锡总面积小于等于30 mm2,可维修,沾锡面积大于30 mm2不可维修.6, 线路修补不良,A, 补线偏移或补线规格不符合原线路尺寸(在不影响最小宽或间距则允收)7, 线路露铜,A, 线路上的防焊脱落,可维修8, 线路撞歪,A, 间距小于原间距或有凹口,可维修9, 线路剥离,A, 铜层与铜层间已有剥离现象,不可维修.10, 线距不足,A, 两线间距缩减不可能超30%.可维修,超过30%不可维修.11, 残铜,A, 两线间距缩减不可超过30%,可维修,B, 两线部距缩减超过30%不可维修.12, 线路污染及氧化,A, 线路因氧化或受污染而使部分线路变色,变暗,不可维修.13, 线路刮伤,A, 线路因刮伤造成露铜者可维修,没有露铜则不视为刮.14, 线细,A, 线宽小于规定线宽之20%不可维修.二, 防焊部分:1, 色差(标准: 上下两级),A, 板面油墨颜色与标准颜色有差异.可对照色差表,判定时否在允收范围内2.防焊空泡;3.防焊露铜;A, 绿漆剥离露铜,可维修.4.防焊刮伤;A, 防焊因刮伤造成露铜或见底材者,可维修5.防焊ON PAD,A, 零件锡垫&BGA PAD&IC T PAD 沾油墨,不可维修.6.修补不良:绿漆涂布面积过大或修补不完全, 长度大于30mm,面积大于10mm2及直径大于7mm2 之圆;不可允收.7.沾有异物;A, 防焊夹层内夹杂其它异物.可维修.8油墨不均;A, 板面有积墨或,高低不平而影响外观,局部轻微积墨不需维修.9.BGA之VIAHOL未塞油墨;A, BGA要求100%塞油墨,10.CARD BUS之VIA HOLE未塞油墨A, CARD BUS CONNECTOR处的VIAHOLE需100% 塞孔.检验方式为背光下不可透光.11.VIA HOLE未塞孔;A, VIA HOLE需95%寒,孔检验方式为背光下不可透光12.沾锡:不可超过30mm213.假性露铜;可维修14.油墨颜色用错;不可维修三.贯孔部分；1, 孔塞,A, 零件孔内异物造成零件孔不通,不可维修.2, 孔破,A, 环状孔破造成孔上下不通,不可维修.B, 点状孔破不可维修.3, 零件孔内绿漆,A, 零件孔内被防焊漆,白漆残留覆盖,不可维修4, NPTH,孔内沾锡A, NPTH孔做成PHT孔,可维修.5, 孔多锁,不可维修6, 孔漏锁,不可维修.7, 孔偏, 孔偏出PAD,不可维修.8, 孔大,孔小,A, 孔大孔小超过规格误差值.不可维修.9, BGA之VIA HOLE孔塞锡, 不可维修.四, 文字部分:1, 文字偏移, 文字偏移,覆画到锡垫.不可维修.2, 文字颜色不符, 文字颜色印错.3, 文字重影, 文字重影尚可辨识,可维修,4, 文字漏印, 文字漏不可维修.5, 文字油墨沾污板面, 文字油墨沾污板面,可维修,6, 文字不清, 文字不清楚,影响辨识.可维修.7, 文字脱落, 有3M600胶带做拉力试验,文字脱落,可维修.五, PAD部分:1, 锡垫缺口, 锡垫因刮伤或其它因素而造成缺口,可维修,2, BGA PAD缺口, BGA部分之锡垫有缺口,不可维修,3, 光学点不良, 光学点喷锡毛边,不均,沾漆造成无法对位或对位不准,造成零件偏移不可维修,4, BGA喷锡不均, 喷锡厚度过厚,受外力压过后造成锡扁,不可维修,5, 光学点脱落, 光学点脱落不可维修,6, PAD脱落, PAD脱落可维修.7, QFP未下墨,不可维修,8, QFP下墨处脱落, QFP下墨处脱落3条以内得允收.否则不可维修,9, 氧化, PAD受到污染而变色,可维修,10, PAD露铜, 若BGA或QFP PAD露铜,不可维修,11, PAD沾白漆或防焊油墨, PAD上有白漆或油墨覆盖,可维修.六, 其它部分:1, PCB夹层分离,白斑,白点,不可维修,2, 织纹显露, 板内有编织性的玻织布痕迹,大于等于10mm2不可维修,3, 板面污染, 板面不可有灰压,手印,油渍,松香,胶渣,或其它等外来污染,可维修, 4, 成型尺寸过大过小,外型尺寸公差超出承认书标准,不可维修,5, 裁切不良, 成型未完全,不可维修,6, 板厚,板薄, 板厚超PCB制作规范,不可维修,7, 板翘, 板?高度大于1.6mm,不可维修.8, 成型毛边, 成型不良造成毛边,板边不平整,可维修.。

PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求，并确保其质量和可靠性。

测试可以帮助检测和解决电路板上的故障和问题，提高电路板的可靠性和稳定性，减少生产和使用中可能出现的风险和损失。

二、常用的PCB电路板测试方法1.功能测试：主要用于验证电路板的功能是否正常，包括输入输出测试、电源测试、通信测试等。

2.结构测试：用于检测电路板的物理结构是否符合设计要求，包括尺寸、形状、排列和布局等方面的测试。

3.性能测试：用于评估电路板的性能指标，包括电气特性测试、信号传输测试、功耗测试等。

4.可靠性测试：用于验证电路板在长时间使用过程中的可靠性，包括温度、湿度、振动和冲击等环境条件下的测试。

5.可编程测试：用于验证电路板上的可编程元件（如FPGA、微控制器等）的编程和功能。

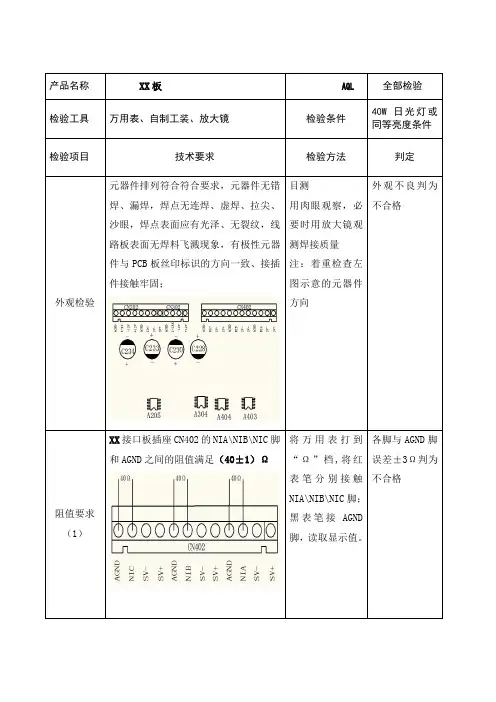

三、PCB电路板检验的方法和指标1.外观检验：主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。

2.尺寸测量：用于验证电路板的尺寸和孔径是否符合设计要求，并通过光学测量或机械测量手段进行。

3.焊点质量检查：用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。

4.电气连通性测试：用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。

五、常用的PCB电路板质量控制标准1.IPC-A600H：电路板的外观和细节质量标准，包括外观缺陷、焊接缺陷和尺寸要求等。

2.IPC-6012D：刚性印制板的质量标准，包括材料、尺寸、硬度、结构、电气性能等方面的要求。

3.IPC-6013C:有机衬底印制电路板的质量标准，包括材料、尺寸、结构、可靠性等方面的要求。

4.IPC-2221B:印制板设计的通用规范，包括电气、机械、材料和可靠性等方面的要求和指导。

5.JEDEC标准：半导体器件和集成电路的质量控制标准，包括ESD测试、温度循环测试等。

总结：PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。

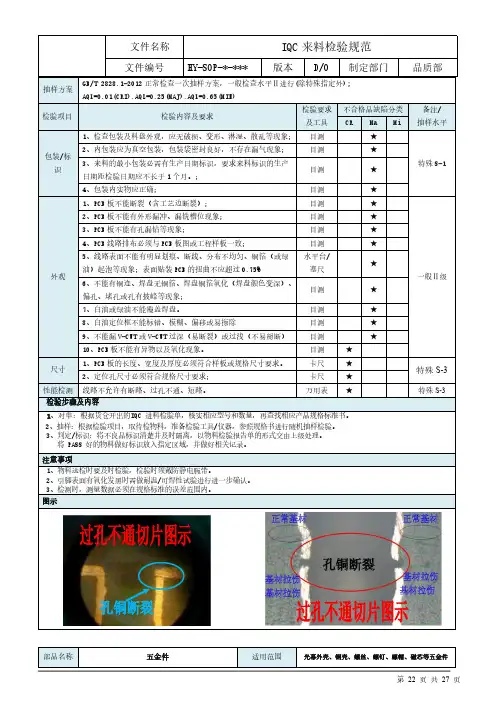

为使印刷电路板在采购及新品、新厂商承认导入阶段有依循的标准，而订定此文件。

2.范围：本规格书适用于所有机种的印刷电路板采购标准规范。

3.权责：3.1 PCB供应商:有责任提供符合本文相关规范之产品。

3.2采购:开发新厂商阶段要求供应商必须满足相关规范制作产品3.3工程/硬件:在做新产品/新材料导入评估阶段必须确认本规范要求之所有项目，并形成相应记录。

3.4本规格书之位皆高于本公司其它PCB相关之检验规范文件，若本规范未明确定义之处，请参照IPC2相关标准。

4.定义：无5.内容：5.1相关要求：5.1.1结构尺寸要求：依我司LAYOUT设计图面制作，图面未标注部分依本规范要求项要求进行。

5.1.2制作规格要求：5.1.2.1印制板基材要求：单面板指定使用:KB/KH(FR-1/CEM-1板材)，双面板及多层板指定使用：生益/KB/国际(FR-4板材)。

5.1.2.2成品板厚度：制作之标准值及误差值，以各类板号材料之设计图面（排版图、单板正反图面）为基准，没有的依以下标准进行：5.1.2.3孔的要求：5.1.2.3.1钻孔要求：所有PCB的孔径均＞0.3mm，如有≤0.3mm需与我司设计部确认。

5.1.2.3.2孔径公差：所有双面及四层板之孔径公差规格+0.1/-0mm，锣孔孔径公差规格+/-0.075，但为配合生产插件顺畅，以上限规格生产管控，方形孔规格：直边之规格为所需之规格，非含R角之规格。

5.1.2.3.3孔铜要求：孔铜厚度U≥20μm，为杜绝过孔不良，要求供应商进行二次沉铜。

5.1.2.3.4过孔处理要求：5.1.2.3.4.1常规导通孔处理：所有导通孔必须做100%塞孔处理，以避免过锡炉后产生锡珠短路以及导电泡棉短路现象。

5.1.2.3.4.2开窗处的导通孔处理：开窗处的导通孔孔需塞孔，但距离开窗小于0.1mm或与开窗相切时需与我司设计部人员确认清楚后再制作。

5.1.2.3.5多层板VIA导通孔：绝不允许设计在焊板上，以防止SMI锡膏流失而产生虚焊之品质隐患，若供5.1.2.4成品最小线宽/距及公差：5.1.2.4.1成品最小线宽/距：双面板及多层板为≧0.2mm,单面板要求为≧0.25mm 。

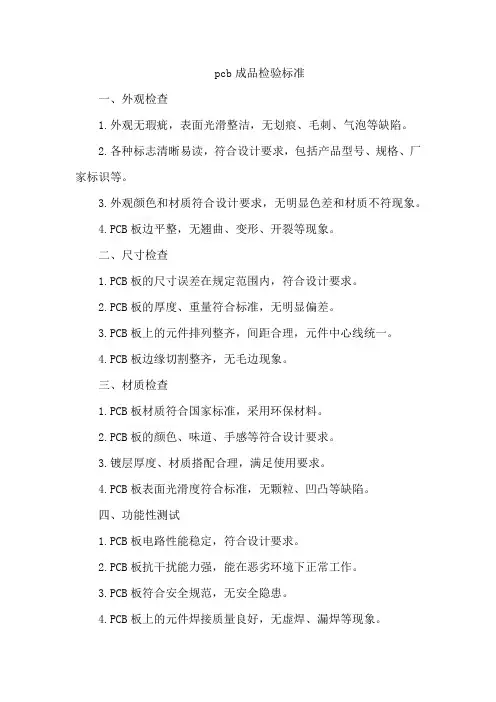

pcb成品检验标准一、外观检查1.外观无瑕疵，表面光滑整洁，无划痕、毛刺、气泡等缺陷。

2.各种标志清晰易读，符合设计要求，包括产品型号、规格、厂家标识等。

3.外观颜色和材质符合设计要求，无明显色差和材质不符现象。

4.PCB板边平整，无翘曲、变形、开裂等现象。

二、尺寸检查1.PCB板的尺寸误差在规定范围内，符合设计要求。

2.PCB板的厚度、重量符合标准，无明显偏差。

3.PCB板上的元件排列整齐，间距合理，元件中心线统一。

4.PCB板边缘切割整齐，无毛边现象。

三、材质检查1.PCB板材质符合国家标准，采用环保材料。

2.PCB板的颜色、味道、手感等符合设计要求。

3.镀层厚度、材质搭配合理，满足使用要求。

4.PCB板表面光滑度符合标准，无颗粒、凹凸等缺陷。

四、功能性测试1.PCB板电路性能稳定，符合设计要求。

2.PCB板抗干扰能力强，能在恶劣环境下正常工作。

3.PCB板符合安全规范，无安全隐患。

4.PCB板上的元件焊接质量良好，无虚焊、漏焊等现象。

五、安全性测试1.PCB板绝缘性能好，无短路、断路等现象。

2.PCB板耐热、耐冲击、耐臭氧等性能符合标准。

3.PCB板上的元件和线路布局合理，无安全隐患。

4.PCB板通过相关安全认证，符合国家及国际安全标准。

六、耐久性测试1.PCB板上的绝缘材料寿命长，性能稳定。

2.PCB板电路稳定性高，长时间使用无故障。

3.PCB板通过相关耐久性测试，如高温、低温、湿度等环境试验。

4.PCB板的维护周期长，维护成本低。

七、可靠性测试1.对PCB板进行全面的电路性能检验，确保性能稳定可靠。

2.测试PCB板的各项功能是否完善，如电源供电、信号输入输出等。

3.对PCB板进行抗干扰能力检验，确保在恶劣环境下能正常工作。

4.对PCB板进行长时间运行测试，以验证其稳定性和可靠性。

5.在可靠性测试过程中，对发现的问题及时进行整改和优化。

八、环保性测试1.选择环保材料制作PCB板，减少对环境的影响。

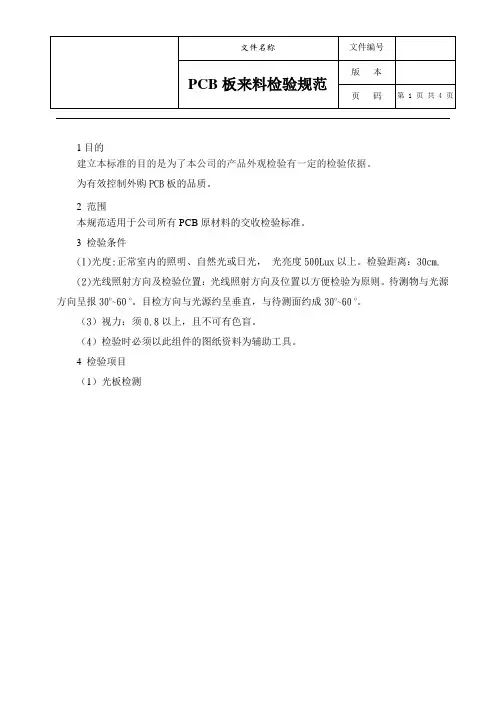

1目的
建立本标准的目的是为了本公司的产品外观检验有一定的检验依据。

为有效控制外购PCB板的品质。

2 范围
本规范适用于公司所有PCB原材料的交收检验标准。

3 检验条件
(1)光度:正常室内的照明、自然光或日光，光亮度500Lux以上。

检验距离：30cm.
(2)光线照射方向及检验位置：光线照射方向及位置以方便检验为原则。

待测物与光源方向呈报30o~60 o。

目检方向与光源约呈垂直，与待测面约成30o~60 o。

（3）视力：须0.8以上，且不可有色盲。

（4）检验时必须以此组件的图纸资料为辅助工具。

4 检验项目
（1）光板检测
若产品处理有争议时,由产品部门经理认定。

拟制：审核：批准：日期：。

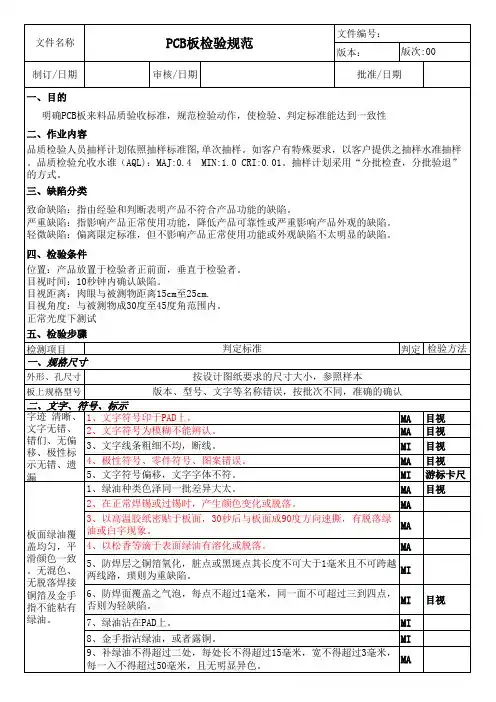

PCB板检验标准
一、检验规范：
1、抽样标准：按MIL-STD-105E Ⅱ进行单次抽样。

2、允收水准：CRI=0 MAJ=0.25 MIN=1.0
二、外观检验：
1、线路，文字，阻焊须与我司样板或研发文件一致。

2、外形尺寸公差±0.13mm。

3、整个板面不允许有刮伤露铜、沾锡、氧化、异色现象等。

4、板面不允许有织物、麻点和擦花,擦花不得露出底材,且长度不超过8mm，宽度同不大于0.2mm，一面不可超过2处（两面不可超过3处）。

5、DIP元件孔内不允许进油或其它异物，而影响焊接和装配，螺丝孔不允许沾锡
及其它杂物。

6、阻焊不允许出现气泡，水波纹、起趋和发黑，经热冲击试验不得脱落或变色。

7、基材内杂物，离最近导体距离大于0.2mm，杂物长度不超过0.8mm，并不得超
过两处。

8、不允许焊盘锡面粗糙，锡面厚度要求均匀，不允许有缺口、凹洞、露铜、压
扁等现象。

9、板曲控制在0.7%以内，不允许板边不良（如毛边、PCB本体破损和裁边不良
等现象）。

10、过孔必须全部塞孔。

（除我司有特殊要求产品除外）
11、板面补油面积不得超过1mm*8mm，不得超过2处，补油厚度均匀，并颜色
与板面颜色一致。

12、绿油凸珠低于或等于SMD PAD。

度锡超压良。

pcb化验标准
PCB（印刷电路板）的化验标准主要包括以下几个方面：
1. 材料检验：针对PCB制造过程中所使用的材料进行检验，主要包括基板材料、铜箔、覆盖涂层、印刷墨油等。

这些材料必须符合相关的行业标准，如IPC-4101、IPC-4562等。

在材料检验中，需要对样品进行外观检查、粗糙度测试、拉伸强度测试等，以确保材料的质量和性能达到要求。

2. 外观检验：检查PCB的表面是否光滑、干净，无明显划痕、污渍、气泡和杂质。

电路线条应清晰、光滑，无断路或短路现象。

3. 尺寸检验：测量PCB的尺寸是否符合要求，包括厚度、长度、宽度等。

检查PCB的孔径和孔距是否符合设计要求。

4. 材质检验：检查PCB所使用的材料是否符合要求，如铜箔、绝缘层、保护层等。

确保所使用的材料具有良好的电气性能和机械性能。

5. 焊盘检验：检查焊盘的位置、大小和形状是否符合设计要求。

确保焊盘表面光滑、无氧化，以便焊接时能够牢固地连接电子元件。

6. 电气性能检验：测试PCB的电气性能，如绝缘电阻、导电性能、信号传输质量等，以确保其满足设计要求。

7. 可靠性检验：通过各种环境试验和可靠性测试，如温度循环、湿度、振动等，来评估PCB的可靠性和稳定性。

这些标准是为了确保PCB的质量和性能符合设计要求，从而保证电子产品的正常工作和长期稳定性。
