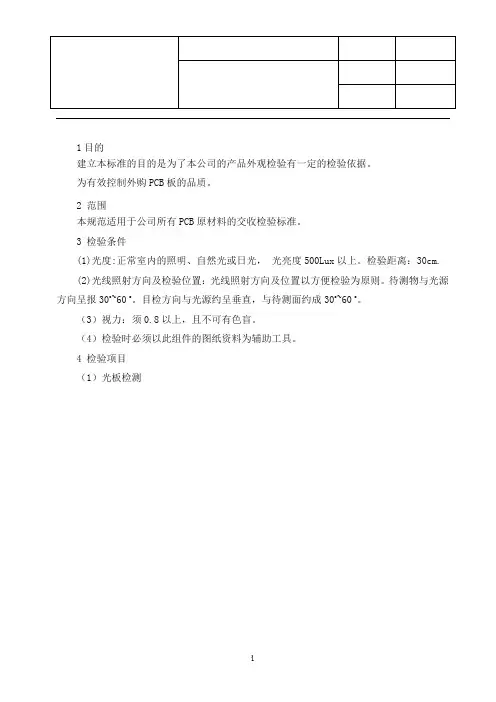

1目的
建立本标准的目的是为了本公司的产品外观检验有一定的检验依据。
为有效控制外购PCB板的品质。
2 范围
本规范适用于公司所有PCB原材料的交收检验标准。
3 检验条件
(1)光度:正常室内的照明、自然光或日光，光亮度500Lux以上。
检验距离：30cm.
(2)光线照射方向及检验位置：光线照射方向及位置以方便检验为原则。
待测物与光源方向呈报30o~60 o。
目检方向与光源约呈垂直，与待测面约成30o~60 o。
（3）视力：须0.8以上，且不可有色盲。
（4）检验时必须以此组件的图纸资料为辅助工具。
4 检验项目
（1）光板检测
若产品处理有争议时,由产品部门经理认定。
拟制：审核：批准：日期：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

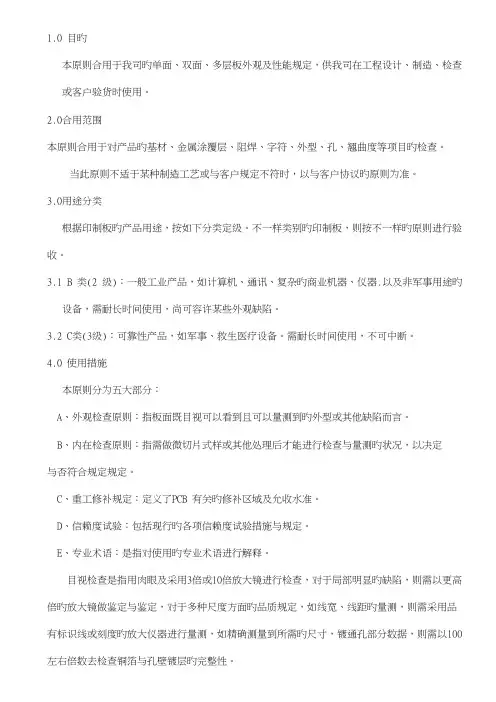

1.0 目旳本原则合用于我司旳单面、双面、多层板外观及性能规定，供我司在工程设计、制造、检查或客户验货时使用。
2.0合用范围本原则合用于对产品旳基材、金属涂覆层、阻焊、字符、外型、孔、翘曲度等项目旳检查。
当此原则不适于某种制造工艺或与客户规定不符时，以与客户协议旳原则为准。
3.0用途分类根据印制板旳产品用途，按如下分类定级。
不一样类别旳印制板，则按不一样旳原则进行验收。
3.1 B 类(2 级)：一般工业产品，如计算机、通讯、复杂旳商业机器、仪器.以及非军事用途旳设备，需耐长时间使用，尚可容许某些外观缺陷。
3.2 C类(3级)：可靠性产品，如军事、救生医疗设备。
需耐长时间使用，不可中断。
4.0 使用措施本原则分为五大部分：A、外观检查原则：指板面既目视可以看到且可以量测到旳外型或其他缺陷而言。
B、内在检查原则：指需做微切片式样或其他处理后才能进行检查与量测旳状况，以决定与否符合规定规定。
C、重工修补规定：定义了PCB 有关旳修补区域及允收水准。
D、信赖度试验：包括现行旳各项信赖度试验措施与规定。
E、专业术语：是指对使用旳专业术语进行解释。
目视检查是指用肉眼及采用3倍或10倍放大镜进行检查，对于局部明显旳缺陷，则需以更高倍旳放大镜做鉴定与鉴定，对于多种尺度方面旳品质规定，如线宽、线距旳量测，则需采用品有标识线或刻度旳放大仪器进行量测，如精确测量到所需旳尺寸，镀通孔部分数据，则需以100左右倍数去检查铜箔与孔壁镀层旳完整性。
5.0参照资料IPC-A-600G PCB之品质允收性IPC-6011 硬板之概述性性能规范IPC-6012 硬板之资格承认与性能检查规范IPC-TM-650 PCB试验措施手册PERFAG 3C 多层板之品质规范（丹麦）6.0文献优先次序本原则为我司PCB 成品检查一般通用原则，如本原则与其他正式文献有冲突时，则按如下次序作为判断原则：A、采购文献B、产品主图C、客户规定D、通用旳国际原则，如IPC等E、本检查原则7.0原则内容 7.1项目缺陷类型2 级原则3 级原则不良图片基材白点1.白点没有玻璃纤维露出且没有互相连接及没有与电路相连接。
pcb板的检验标准PCB板的检验标准。
PCB板（Printed Circuit Board）是电子产品中不可或缺的一部分，它承载着各种电子元器件，并通过导线连接它们，是电子产品的支撑和传导平台。
因此，PCB 板的质量直接关系到整个电子产品的性能和可靠性。
为了保证PCB板的质量，需要对其进行严格的检验。
本文将介绍PCB板的检验标准，以便生产厂家和质检部门进行参考。
首先，PCB板的外观检验是非常重要的一步。
外观检验包括对PCB板的表面进行检查，包括有无划痕、凹凸不平、氧化、焊盘是否完整等。
同时，还需要检查PCB板的边缘是否整齐，有无毛刺或者裂缝。
外观检验可以直观地了解PCB板的制造质量，对于发现明显的缺陷和问题非常有效。
其次，PCB板的尺寸检验也是非常重要的一环。
尺寸检验需要使用专业的测量工具，如千分尺、显微镜等，对PCB板的尺寸进行精确测量。
包括PCB板的长度、宽度、厚度、孔径大小等。
只有保证PCB板尺寸的准确性，才能确保它能够正确地安装在电子产品中，并与其他部件配合良好。
第三，PCB板的电性能检验也是至关重要的一环。
电性能检验需要通过专业的测试设备，对PCB板的导通性、绝缘性、阻抗等进行测试。
只有保证PCB板的电性能达到要求，才能保证整个电子产品的正常工作。
此外，PCB板的焊接质量也是需要进行检验的重点。
焊接质量对于PCB板的可靠性和稳定性有着直接的影响。
因此，需要对PCB板的焊盘、焊点进行检验，包括焊点的均匀性、焊盘的完整性、焊接是否牢固等。
最后，PCB板的环境适应性检验也是非常重要的一环。
环境适应性检验需要模拟PCB板在不同环境条件下的工作情况，包括高温、低温、潮湿等条件下的PCB板性能测试。
只有保证PCB板在各种环境条件下都能正常工作，才能保证电子产品的可靠性和稳定性。
综上所述，PCB板的检验标准包括外观检验、尺寸检验、电性能检验、焊接质量检验和环境适应性检验。
只有严格按照这些标准进行检验，才能保证PCB板的质量，从而保证整个电子产品的性能和可靠性。
pcb板检验及接收标准PCB板检验及接收标准是指在生产过程中对PCB板进行检验和评估的相关标准和要求。
以下是相关参考内容，供参考使用：1. 外观质量检验：检查PCB板的表面是否平整、是否有锈蚀、氧化、刮擦、变形等缺陷。
同时还需检查有无缺失、损坏的导线，以及焊接是否牢固等。
2. 尺寸和封装的检验：检查PCB板的尺寸是否符合设计要求，并且与相关封装件的安装相匹配。
例如，检查电阻、电容、集成电路器件的位置和间距，保证与元器件规格和要求一致。
3. 电性能检验：通过使用相关仪器和设备，检查PCB板的电性能，包括电阻、电容、电感、绝缘电阻，以及电子元器件之间的连通性等。
其中，主要检查电阻的精度、电容的容量、电感的电感值、绝缘电阻的大小和电子元器件间的连通性。
4. 焊接质量检验：检查PCB板的焊接质量，包括焊点的连续性、容积和形状。
焊接质量的评估可采用目视检查或使用显微镜等检查工具。
5. 符号和标记的检验：检查PCB板上的符号和标记是否清晰、准确。
例如，检查元器件的编号、极性、引脚方向和功能等。
6. 可用性和可靠性检验：检查PCB板的可用性和可靠性。
包括是否满足设计要求、寿命长短、温度适应性、震动和冲击耐受性等。
7. 环保和安全性检验：检查PCB板的环境友好性和安全性。
包括检查是否符合相关环保标准，如RoHS要求，并确保PCB板的使用不会对人体和环境造成损害。
PCB板的接收标准可根据不同的需求和行业标准来制定，以确保PCB板的质量和性能。
标准的制定需要考虑到PCB板的用途、工作条件和相关要求。
一般来说，接收标准应包括上述的外观质量、尺寸和封装、电性能、焊接质量、符号和标记、可用性和可靠性、环保和安全性等检验内容，并制定了相应的合格标准和接受标准。
综上所述，PCB板检验及接收标准是保证PCB板质量的重要环节。
通过对PCB板各项指标的检查和评估，可以确保PCB板的性能和可靠性，提高产品的质量，并满足相关要求和标准。

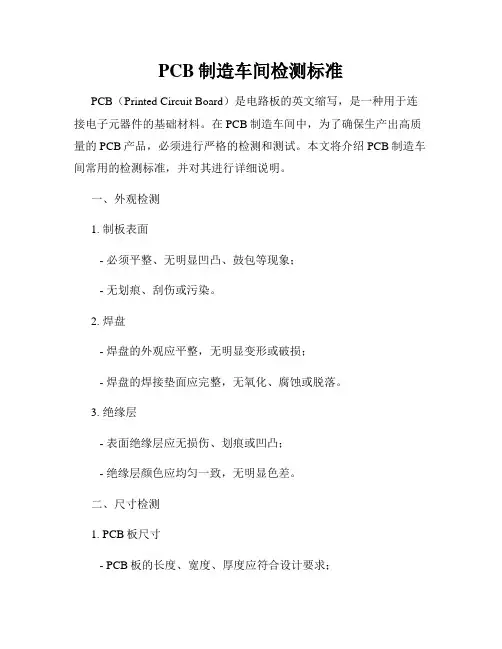

PCB制造车间检测标准PCB（Printed Circuit Board）是电路板的英文缩写，是一种用于连接电子元器件的基础材料。
在PCB制造车间中，为了确保生产出高质量的PCB产品，必须进行严格的检测和测试。
本文将介绍PCB制造车间常用的检测标准，并对其进行详细说明。
一、外观检测1. 制板表面- 必须平整、无明显凹凸、鼓包等现象；- 无划痕、刮伤或污染。
2. 焊盘- 焊盘的外观应平整，无明显变形或破损；- 焊盘的焊接垫面应完整，无氧化、腐蚀或脱落。
3. 绝缘层- 表面绝缘层应无损伤、划痕或凹凸；- 绝缘层颜色应均匀一致，无明显色差。
二、尺寸检测1. PCB板尺寸- PCB板的长度、宽度、厚度应符合设计要求；- 必须满足公差范围内的尺寸要求。
2. 钻孔直径- 钻孔直径应符合设计要求，并在公差范围内。
3. 焊盘直径- 焊盘直径应符合设计要求，并在公差范围内。
三、电气性能检测1. 绝缘电阻测试- 测试用针对PCB板的绝缘层进行电阻测量； - 绝缘电阻应达到预定的标准值。
2. 电阻测量- 测试PCB板上的电阻是否在设计范围内；- 电阻测量应符合设计要求。
3. 导通测试- 测试PCB板上导线、焊盘之间的导通情况； - 不存在无导通或短路现象。
4. 绝缘击穿测试- 测试PCB板的绝缘层能否承受额定电压；- 绝缘击穿电压应符合标准要求，确保安全可靠。
四、焊接质量检测1. 焊接引脚- 焊接引脚应牢固、无松动；- 焊点应均匀、光滑、无虚焊、过度焊接或焊飞现象。
2. 烧焊检测- 应检查焊盘表面有无烧焊残留；- 烧焊残留应在可接受范围内。
3. 过度焊接和缺陷检测- 检查焊盘上是否存在过度焊接、焊料溢出或未焊接到位的情况；- 检查焊盘上是否存在缺陷如焊孔堵塞、焊盘开路等。
综上所述，PCB制造车间的检测标准涵盖了外观检测、尺寸检测、电气性能检测以及焊接质量检测等方面。
通过严格按照这些检测标准进行检验，可以保证制造出的PCB产品质量稳定可靠，从而满足客户的需求和期望。
pcb成品检验标准一、外观检查1.外观无瑕疵，表面光滑整洁，无划痕、毛刺、气泡等缺陷。
2.各种标志清晰易读，符合设计要求，包括产品型号、规格、厂家标识等。
3.外观颜色和材质符合设计要求，无明显色差和材质不符现象。
4.PCB板边平整，无翘曲、变形、开裂等现象。
二、尺寸检查1.PCB板的尺寸误差在规定范围内，符合设计要求。
2.PCB板的厚度、重量符合标准，无明显偏差。
3.PCB板上的元件排列整齐，间距合理，元件中心线统一。
4.PCB板边缘切割整齐，无毛边现象。
三、材质检查1.PCB板材质符合国家标准，采用环保材料。
2.PCB板的颜色、味道、手感等符合设计要求。
3.镀层厚度、材质搭配合理，满足使用要求。
4.PCB板表面光滑度符合标准，无颗粒、凹凸等缺陷。
四、功能性测试1.PCB板电路性能稳定，符合设计要求。
2.PCB板抗干扰能力强，能在恶劣环境下正常工作。
3.PCB板符合安全规范，无安全隐患。
4.PCB板上的元件焊接质量良好，无虚焊、漏焊等现象。
五、安全性测试1.PCB板绝缘性能好，无短路、断路等现象。
2.PCB板耐热、耐冲击、耐臭氧等性能符合标准。
3.PCB板上的元件和线路布局合理，无安全隐患。
4.PCB板通过相关安全认证，符合国家及国际安全标准。
六、耐久性测试1.PCB板上的绝缘材料寿命长，性能稳定。
2.PCB板电路稳定性高，长时间使用无故障。
3.PCB板通过相关耐久性测试，如高温、低温、湿度等环境试验。
4.PCB板的维护周期长，维护成本低。
七、可靠性测试1.对PCB板进行全面的电路性能检验，确保性能稳定可靠。
2.测试PCB板的各项功能是否完善，如电源供电、信号输入输出等。
3.对PCB板进行抗干扰能力检验，确保在恶劣环境下能正常工作。
4.对PCB板进行长时间运行测试，以验证其稳定性和可靠性。
5.在可靠性测试过程中，对发现的问题及时进行整改和优化。
八、环保性测试1.选择环保材料制作PCB板，减少对环境的影响。
PCB来料检验规范PCB板（Printed Circuit Board）是电子设备中非常重要的一个部件，它承载着电连接、信号传输等关键功能。
由于电子产品的使用环境复杂且要求极高的可靠性，因此在生产过程中必须对PCB板进行严格的来料检验，以保证其质量符合要求，保证产品的稳定性和可靠性。
本文将详细介绍PCB来料检验规范。
一、PCB来料检验的重要性PCB来料检验是生产线上不可或缺的一个环节，其主要作用是确保PCB板具有尺寸精度、表面平整度、电性能、机械强度、耐腐蚀性等合格的特性，以满足产品质量要求和客户需求。
如果来料检验不严格，会导致以下一些质量问题：1. PCB尺寸偏差过大，无法安装在产品上，造成产品无法使用；2. 印刷电路连接不良，影响信号传输和电气性能；3. PCB的表面由于振动或磨损而导致部件损坏，影响使用寿命和稳定性；4. 集成电路的引脚间距不对，导致电气性能无法达到预期水平。
因此，做好来料检验是保障产品质量的前提。
二、PCB板来料检验的需求在进行PCB来料检验之前，需要了解检验的需求，以选择合适的检验方法。
1. 基于客户需求和产品设计要求，对PCB板各项技术指标和检验标准进行明确。
2. 根据PCB板的类别、类型和应用场景，制定相应的检验方案和流程。
3. 选择符合PCB板技术参数和质量要求的检测设备、工具、试剂和方法。
4. 制定PCB来料检验的记录表格和报告，将检验结果清晰地反馈给生产部门和质量控制部门。
5. 通过持续改进，提高PCB来料检验的准确度和有效性，降低产品质量风险和成本，不断提高客户满意度。
三、PCB板来料检验的内容PCB来料检验可以从以下几个方面入手：1. 尺寸检验：通过利用光学投影仪、数字仪表等检测仪器对PCB板的尺寸进行检测，以确保尺寸符合设计要求，减少装配时的误差。
2. 表面性能检验：通过显微镜、表面平整度仪等设备对PCB板的表面进行检测，以判断表面耐磨性、平整性等特性是否达标。
PCB检验规范相关资料1. 引言PCB（Printed Circuit Board，印刷电路板）是电子产品中的关键组成部分，对于产品的性能和可靠性有着重要影响。
为了确保PCB的质量，必须进行严格的检验。
本文档旨在介绍PCB检验规范相关的资料，包括检验标准、检验方法、检验工具等内容。
2. 检验标准PCB检验标准是评估PCB质量的依据，常用的标准有国际电工委员会（IEC）、美国电子工业协会（IPC）等制定的标准。
以下是几个常用的PCB检验标准：•IPC-A-600：印刷电路板验收标准，包括了PCB的尺寸要求、焊盘质量要求等。
•IPC-6012：刚性印刷电路板性能规范，包括了PCB的阻抗控制、线路宽度等。
•IPC-6013：软性印刷电路板性能规范，重点考虑了PCB的柔性特性。
在进行PCB检验时，需要根据实际情况选择适用的检验标准，并按照标准要求进行检验。
3. 检验方法根据PCB的不同特性和要求，可以采用不同的检验方法。
常用的PCB检验方法包括以下几种：3.1 目视检查目视检查是最常用的一种检验方法，通过人眼观察PCB上的线路、焊盘等是否存在缺陷来进行检验。
目视检查主要检查以下几个方面：•焊盘：检查焊盘是否完整、有无焊接不良等。
•线路：检查线路是否连通、有无断路、短路等。
•组件安装：检查组件是否正确安装、位置是否准确等。
3.2 X射线检测X射线检测是一种非接触式的检验方法，可以用于检测PCB内部的焊接、线路等情况。
主要应用于BGA、QFN等特殊封装的元件的焊接质量检验。
3.3 红外热成像检测红外热成像检测通过红外热像仪对PCB进行扫描，通过观察热图来判断PCB是否存在焊接不良、短路等问题。
3.4 电气测试电气测试是通过给PCB施加电压或电流，观察其电气特性是否满足要求来进行检验。
常见的电气测试方法包括开路测试、短路测试、点亮测试等。
4. 检验工具进行PCB检验需要使用特定的工具，以下是几种常用的PCB检验工具：•放大镜：用于目视检查PCB上的线路、焊盘等细节。
pcb品质检验标准PCB品质检验标准。
PCB（Printed Circuit Board）即印制电路板，是电子产品中不可或缺的一部分。
其质量直接关系到整个电子产品的稳定性和可靠性。
因此，对PCB的品质检验显得尤为重要。
本文将从PCB品质检验的标准和方法进行详细介绍，希望能为相关从业人员提供一些参考和帮助。
首先，PCB品质检验的标准主要包括以下几个方面：1. 外观检查，外观检查是PCB品质检验的第一步，包括观察PCB板面是否有划痕、氧化、焊盘是否完整、线路是否清晰等。
外观检查可以直观地了解PCB的制造质量和工艺水平。
2. 尺寸检验，尺寸检验是指对PCB的尺寸进行精确测量，包括板厚、孔径、线宽线距等参数的测量。
尺寸检验需要借助专业的测量仪器，确保PCB的尺寸符合设计要求。
3. 焊接质量检验，焊接质量是影响PCB可靠性的重要因素之一，包括焊接点的焊接质量、焊盘的涂覆质量等。
焊接质量检验需要通过目视检查和焊接点抽样检测来进行。
4. 电气性能测试，电气性能测试是PCB品质检验的重点，包括绝缘电阻测试、介质介电强度测试、线路通断测试等。
通过电气性能测试可以全面了解PCB的电气性能和可靠性。
其次，PCB品质检验的方法主要包括以下几种：1. 目视检查，目视检查是PCB品质检验的最直接方法，通过肉眼观察PCB的外观和焊接质量，可以初步判断PCB的品质。
2. 测量检验，测量检验是通过专业的测量仪器对PCB的尺寸进行精确测量，确保PCB的尺寸符合设计要求。
3. 抽样检测，抽样检测是指从生产批次中随机抽取样品进行检验，通过统计学方法对PCB进行品质评估。
4. 特殊检测，对于一些特殊要求的PCB，还需要进行特殊的检测，如高温高湿试验、冷热冲击试验等，以验证PCB在特殊环境下的可靠性。
综上所述，PCB品质检验是确保PCB质量的重要环节，其标准和方法的严谨性和科学性直接关系到PCB的可靠性和稳定性。
因此，在PCB生产过程中，必须严格按照相关标准进行检验，并采用科学合理的方法进行检验，以确保生产出高质量的PCB产品。
制作：审核：核准：1.目的：明确PCB板来料品质验收标准，规范检验动作，使检验、判定标准达到一致性。
2.适用范围：适用于我司所有PCB板类来料检验。
3．检验条件：3.1照明条件：日光灯600～800LUX；3.2目光与被测物距离：30～45CM；3.3灯光与被测物距离：100CM以內；3.4检查角度：以垂直正视为准±45度；3.5检查员视力：双眼视力（包括戴上眼镜）1.0以上，且视觉正常，不可有色盲，斜视、散光等；4．参照标准：依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=0.65;MI=1.5 依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:2.5抽样5．检验顺序：5．检验内容：（1）.包装：包装箱应为一次性包装箱，供应商不可回收，包装箱外应标有物料品名、规格、数量、生产日期、出货检验合格章及供应商名称;内包装应采用真空包装，最小包装应无破损、混料现象，在正常储藏条件下（温度10℃~35℃，相对湿度≤75％），周围环境不允许有酸性、碱性或其它对印制板有影响的气体和介质存在，一年内不能出现异常。
(2). 外观：印制板的板面应平整，边缘应整齐，应完整的标有导电图形、供应商标识、生产日期以及板材质的代号，不允许有碎裂、起泡、分层与毛刺等不良; 印制板上应印有完整的标记符合,且标识清晰易辨认，印制板上的所有孔位均必须钻通，不允许有漏钻孔、钻错孔、破孔、穿孔不良、堵孔、缺金属等不良现象;焊盘的喷锡应均匀，不允许有堆锡、露铜、氧化、划伤、不允许线路有翘起，无特殊露铜要求不允许线路露铜粘锡现象；阻焊油表面不允许有指纹，水纹或皱褶情形产生；零件面丝印不能有损坏的不可辨认;PCB板面不能残留助焊剂、胶质等油污，因本厂对丝印特殊要求，如果PCB要求盖黑色油，则丝印必须为黑色。
(3)尺寸：尺寸根据我司印制板的图纸要求检验。
PCB的结构、尺寸、厚度、相互配合孔应符合设计图纸要求。
1.0 目的为确保PCB线路板的质量满足客户需求，为检验和质量控制提供判定依据，统一内部检验可接受标准。
2.0 适用范围本规范适用于所有高频RF35/RF60材质及普通FR4材质PCB的进料检验。
3.0 参考文件3.1 GB2828-2003 《逐批检查计数抽样程序及抽样表》3.2 JCG-XX-XXX-XXX 来料不合格等级分类规范3.3 XXX-XXX-XXXX《进料检验与试验控制程序》3.4 XXX-XXX-XXX《进料检验管理规范》3.5 IPC-A-600D：Acceptability of printed boards3.6 IPC-6012：Qualification and performance specification for rigid printed boards3.7 《来料包装标识通用规范》4.0 检验方式及接收判别标准4.1依据GB2828-2003计数型抽样标准，正常一次性抽样方案4.2 抽样等级---正常抽样(II)4.3允许水准: 严重缺陷AQL=0.65，轻微缺陷 AQL=1.55.0 本标准采用下列定义5.1 严重缺陷：影响PCB线路板性能或严重影响PCB线路板外观的缺陷；5.2 轻微缺陷：影响PCB线路板外观质量。
6.0 检验条件以及检验工具6.1 应在白色荧光灯照明良好的区域进行检验；6.2 对所有表面进行检验时，光线都不能直接反射到观测者；6.3 目视检测应在放大1.75倍（屈光率为3）下进行，如果缺陷为不易于显现的，则必须放大40倍进行检测。
对于尺寸检测要求，例如间距或导线宽度的测量可以要求采用其它放大倍数并配有标线刻度的仪器以达到尺寸的精确测量。
对于镀通孔部位必须在100X±5％的放大倍数下检查铜箔与孔壁镀层的完整性。
6.4 按上述5.0检验无明显缺陷的产品均视为合格品。
不能有意识地长时间观察某一部位来进行目视检验判断。
6.5 游标卡尺、水平尺、放大镜、显微镜、百倍镜、卷尺、大理石平台、刀口尺。
PCB电路板检验规范1、目的为规范印制电路板的进货检验，本规范规定了印制电路板的进货检验程序、检验要求、检验方法和抽样方案。
2、适用范围本规范适用于本公司印制电路板的进货检验。
3、引用标准GB/T2828-2012 逐批检查计数抽样程序及抽样表（适用于连续批的检查）4、进货检验程序印制电路板到达仓库待检区后，由仓库保管员核对印制电路板的品名、数量等。
由质检部对印制电路板进行抽样检验，并负责做好检验记录和提出检验结论性意见。
5、检验要求与检验方法5.1 尺寸检验5.1.1 检验要求5.1.2 检验方法用测量精度小于等于0.02mm的游标卡尺检测外形尺寸、厚度，用量角器量角度。
5.2 外观检验5.2.1 检验要求5.2.2 检验方法用放大镜目测法观察，并用光绘胶片比对印制电路板，观察孔、线位置是否准确，有关尺寸用测量精度小于等于0.02mm的游标卡尺检测，用3M胶带试附着力。
5.3 电路隔离性（短路）5.3.1 检验要求检验印制电路板是否有短路现象。
5.3.2 检验方法用数字万用表蜂鸣器档测量印制电路板上的电源端与地端。
不应有导通现象；对目测观察有可能发生短路处，用数字万用表检查核实。
5.4 电路连接性（断路）5.4.1 检验要求检验印制电路板是否有断路现象。
5.4.2 检验方法用数字万用表蜂鸣器档，检测通过仔细观察发现的可疑之处（如印制电路板铜箔被修补之处）是否有断路现象。
6、抽样方案6.1 印制电路板进行全数检验。
6.2 结构件抽样检验按GB/T2828的规定。
抽样方案为一次抽样，一般检查水平Ⅱ，合格质量水平（AQL值）为1.5。
PCB板检验标准
一、检验规范：
1、抽样标准：按MIL-STD-105E Ⅱ进行单次抽样。
2、允收水准：CRI=0 MAJ=0.25 MIN=1.0
二、外观检验：
1、线路，文字，阻焊须与我司样板或研发文件一致。
2、外形尺寸公差±0.13mm。
3、整个板面不允许有刮伤露铜、沾锡、氧化、异色现象等。
4、板面不允许有织物、麻点和擦花,擦花不得露出底材,且长度不超过8mm，宽度同不大于0.2mm，一面不可超过2处（两面不可超过3处）。
5、DIP元件孔内不允许进油或其它异物，而影响焊接和装配，螺丝孔不允许沾锡
及其它杂物。
6、阻焊不允许出现气泡，水波纹、起趋和发黑，经热冲击试验不得脱落或变色。
7、基材内杂物，离最近导体距离大于0.2mm，杂物长度不超过0.8mm，并不得超
过两处。
8、不允许焊盘锡面粗糙，锡面厚度要求均匀，不允许有缺口、凹洞、露铜、压
扁等现象。
9、板曲控制在0.7%以内，不允许板边不良（如毛边、PCB本体破损和裁边不良
等现象）。
10、过孔必须全部塞孔。
（除我司有特殊要求产品除外）
11、板面补油面积不得超过1mm*8mm，不得超过2处，补油厚度均匀，并颜色
与板面颜色一致。
12、绿油凸珠低于或等于SMD PAD。
度锡超压良。
(5)、导通性:线路无短路或开路现象
(6)、零件插件孔及孔偏要求:孔破面积小于5%,沾漆(阻焊油上PAD焊盘),面积小于5%;实际线路宽度不得偏离原始设计宽度得±20%;阻焊油丝印偏移不超过±0、15mm。
孔偏要求:焊盘中心孔得偏移,导致焊盘环宽得一边减少,其剩余环宽得最小值不得小于环宽得1/3。
（7）、非线路之导体(残铜):非线路之导体(残铜)须离线路≥2、50mm以上,
面积必须≤2、50mm,外形公差为±0、15mm, PAD(焊盘)上沾漆面积必须小于就是10%原始面积。
（8）、丝印附着力:丝印与绿油得附着力用3M胶纸贴在丝印或绿油覆盖处,
2秒钟后用力快速撕去,丝印或绿油应无脱落。
(9)、可焊性:将PCB板过波峰焊(260±5)℃后,PCB板得所有焊盘上锡应饱满,不允许出现绿油与铜箔起泡现象,PCB上锡率≥95％。
七、质量标准:
(1)、抗剥离强度:铜箔得抗剥离强度应符合以下实验:
①印制线路板在125℃±5℃连续置8小时后,基板不应有分层起泡、焊盘与基板分离、互连电路不得断开等不良现象。
②将PCB板(正常)过波峰焊(235±5)℃后,应无绿油脱落或板材起泡现象。
(2)、印制板得翘起度:PCB变形,弯翘程度小于基板之斜对角长得1%,测量方法:将印制电路板平放在标准平台(玻璃板)上用数字卡尺测量,或用厚薄规去测量翘起得高度。
（3）、耐热冲击:从来料中随机抽取3-5PCS做回流焊实验,温度在235±5℃,时间为10S,实验后得翘曲度应符合质量标准得b项得规定值。
（4）、漏电起痕:实际测试结果应符合其国标要求;。
