印刷电路板进货检验规范
酒精棉球
√
5
线路板面
不允许线路有露铜、沾锡、翘起及变形现象
目测
√
6
线路板面
镀层无破损且附着力好
目测
√
◆7
线路板面
焊盘完整有光泽且不允许有沾锡翘起的现象或过孔开路现象
铬铁试焊
√
8
线路板面
线路板面划伤不得超过两条（长度≤5mm，宽度≤0.2mm且深度为不得露铜）
游标卡尺
√
◆9
ቤተ መጻሕፍቲ ባይዱ可焊性
温度260±10℃,时间2S ,锡点圆润有光泽，稳固
第1页共1页
作业指导书
进货检验规范（印刷电路板）
编号
第2版
第0次修改
生效日期
1目的及适用范围
本检验规范的目的是保证本公司所购印刷电路板的质量符合要求。
本检验规范适用于汉王制造有限公司无特殊要求的印刷电路板。
2参照文件：
本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技
术、设计参数资料及GB2828和GB2829抽样程序。
3规范内容：
3.1测试工量具及仪表：数字万用表（UT54），游标卡尺，恒温铬铁，测力计
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依GB2828标准，取一般检验水平Ⅱ；AQL：A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0。标有◆号的检验项目抽样检验依GB2829标准，规定RQL
√
5
线路板面
不允许线路有露铜、沾锡、翘起及变形现象
目测
√
6
线路板面
镀层无破损且附着力好
目测
√
◆7
线路板面
焊盘完整有光泽且不允许有沾锡翘起的现象或过孔开路现象
铬铁试焊
√
8
线路板面
线路板面划伤不得超过两条（长度≤5mm，宽度≤0.2mm且深度为不得露铜）
游标卡尺
√
◆9
ቤተ መጻሕፍቲ ባይዱ可焊性
温度260±10℃,时间2S ,锡点圆润有光泽，稳固
第1页共1页
作业指导书
进货检验规范（印刷电路板）
编号
第2版
第0次修改
生效日期
1目的及适用范围
本检验规范的目的是保证本公司所购印刷电路板的质量符合要求。
本检验规范适用于汉王制造有限公司无特殊要求的印刷电路板。
2参照文件：
本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技
术、设计参数资料及GB2828和GB2829抽样程序。
3规范内容：
3.1测试工量具及仪表：数字万用表（UT54），游标卡尺，恒温铬铁，测力计
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依GB2828标准，取一般检验水平Ⅱ；AQL：A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0。标有◆号的检验项目抽样检验依GB2829标准，规定RQL
印制电路板检验标准
印制电路板检验标准印制电路板（PCB）的检验标准是确保PCB的质量和性能满足特定要求的关键。
这些标准通常涵盖了从原材料检验到成品检验的各个环节。
以下是一些常见的PCB检验标准和考核要点：1. 外观检查◆焊点质量：焊点应无冷焊、虚焊或短路等现象。
◆印刷线路：线路宽度、间距是否符合设计要求，无断路、短路、蚀刻不良等。
◆孔位准确性：钻孔是否准确，无偏移或缺陷。
◆表面处理：表面无划痕、污染、氧化等。
2. 尺寸检查◆板厚和尺寸：检查PCB板的厚度和尺寸是否符合规格要求。
3. 电气性能测试◆绝缘电阻：检测PCB板的绝缘性能是否合格。
◆导通测试：确保所有导电路径均未断开。
4. 力学性能测试◆抗弯曲能力：PCB在一定力度下的弯曲不应造成损坏。
◆耐热性能：PCB应能承受特定的温度范围。
5. 环境适应性测试◆湿热测试：检验PCB在高湿高热环境下的性能稳定性。
◆温度循环测试：测试PCB在温度变化下的可靠性。
6. 化学和物理性能◆耐腐蚀性：PCB材料和涂层应具有良好的耐腐蚀性。
◆材料成分：确认使用的材料符合环保和安全标准。
7. 符合国际标准◆IPC标准：IPC（国际电子工业联合会）提供了一系列关于PCB设计、制造和检验的标准。
◆UL认证：某些应用可能需要PCB满足UL（Underwriters Laboratories）认证标准。
8. 特定应用要求◆高频应用：对于高频信号传输的PCB，需特别关注信号完整性。
◆汽车、医疗等领域：这些领域的PCB可能有额外的质量和安全要求。
PCB检验是一个全面的过程，涉及多个方面的考量。
正确的检验流程和严格的标准对于确保PCB产品的可靠性和安全性至关重要。
PCB印制电路板-PCBA成品出厂检验标准精品
PCB印制电路板-PCBA成品出厂检验标准精品PCBA成品出厂检验标准1、范围为了统一成品出厂质量检验标准，确保PCBA满足规定质量要求，特制定此标准；本标准规定了PCBA检验质量要求、检验项目、检验方法。
适用于笔记本电脑PCBA检验。
2、引用标准GB/T 2828.1-20XX 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T9813-2000 微型计算机通用规范；Q/SPTA003.1-20XX 笔记本电脑检验标准(企业标准)3、一般要求3.1 正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流220V±22V电源频率:50/60 Hz在上述测试条件下，被测PCBA应满足其性能要求，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能要求，并允许被PCBA在更为极端的条件下储存。
3.2 互连配接要求笔记本电脑与耳机、外接扬声器、音箱、显示器、USB设备、以太网、电缆系统等外部设备配接时，电脑与外设应能正常工作。
笔记本电脑与外接直流电源的配接要求由产品标准中规定。
4、PCBA检验的分类检验包括：全数检验和抽样检验5、PCBA的全数检验5.1.检验方式：全数检验采取在线检验方式，在PCBA生产的各主要环节设置QC，对PCBA进行全数检验。
5.2.检验项目及检验方法5.3.1.外观和结构检验按《PCBA外观检验判据表》要求进行，凡有任何一项不符合要求，无论判据为Z、A或B均按照不合格品处理。
5.3.2.功能和性能检验使用公司专门检测软件（T1部分）进行，要求对软件中T1部分的所有项目按工艺要求从头至尾全部运行一遍，任意一项不能PASS即判为不合格品，并记录好流程卡及质量报表，将PCBA放致修理位维修。
具体检验方法按照《产品测试软件说明》进行，软件及说明由工程部提供。
5.3.质量记录及处理凡在线检验中发现不合格PCBA，均要在流程卡写明故障并将不合格PCBA隔离，经修复后重新提交检验。
印制电路板安全检验实施细则
印制电路板安全检验实施细则一、总则印制电路板（Printed Circuit Board，简称PCB）是电子产品中的重要组成部分，对其安全性进行检验具有重要意义。
本实施细则旨在规范印制电路板安全检验的要求和流程，确保产品质量，保障消费者的权益。
二、检验范围所有使用PCB的电子产品都必须进行印制电路板安全检验。
检验内容包括但不限于：电路设计是否合理、接地是否有效、电路板是否存在漏电、短路、过载等问题。
三、检验方法1.环境检验：对印制电路板周围的工作环境进行检验，确保环境温度、湿度等符合要求，不会对电路板造成损坏。
2.材料检验：对用于制造印制电路板的材料进行检验。
包括基板、导电材料、阻焊材料等。
确保材料质量符合标准，不会对电路板造成损害。
3.制造过程检验：对印制电路板的制造过程进行检验。
包括电路板的切割、贴附、焊接等。
确保制造过程符合标准要求，不会对电路板导致损坏。
4.功能检验：对印制电路板的功能进行检验。
包括应用场景下的工作稳定性、负载能力、电能转换效率等。
确保印制电路板在使用中功能正常、稳定可靠。
5.安全性检验：对印制电路板的安全性进行检验。
包括漏电、短路、过电流等检验。
确保印制电路板在使用中不会引发火灾、触电等安全问题。
四、检验要求1.检验人员应具备相关的电子产品安全检验资质，并经过培训合格。
2.检验设备应符合国家相关标准，保证检验结果的准确性和可靠性。
3.检验结果应及时记录并归档，便于追溯和查询。
4.对于不合格的印制电路板，应及时进行整改，并重新进行检验，确保问题得到解决。
5.检验结果应以书面形式向相应部门报告，并在电子产品上注明合格标志。
五、责任及处罚1.生产企业应加强内部管理，确保印制电路板的生产质量。
对于造成损害的印制电路板，应承担相应责任。
2.监管部门应加大对印制电路板安全检验的监督力度，对违规行为及时查处，并给予相应的处罚。
六、附则本实施细则适用于印制电路板的生产、销售及使用环节。

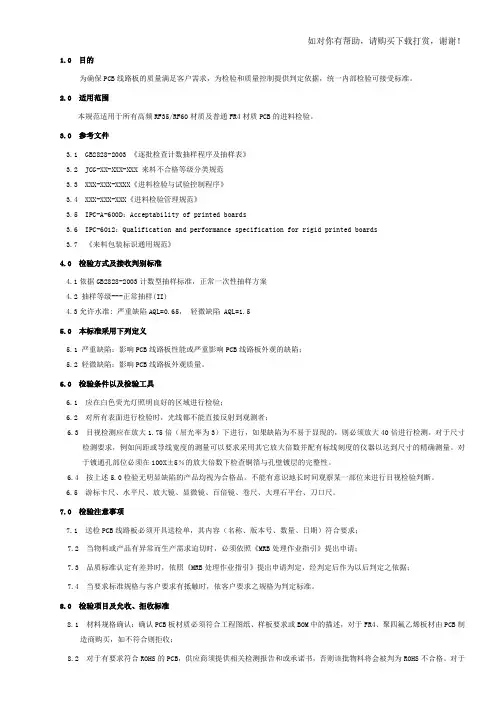

印制电路板检验规范
V 槽深度允许偏差为设计值的±0.1mm；槽口上下偏移公差 K：±
0.15mm；D≤0.8mm，余留基材厚度 S=0.35±0.15mm；0.8<D<1.6mm，
余留基材厚度 S=0.4±0.15mm；D≥1.6mm，余留基材厚度 S=0.5±
0.15mm；20º、30º、45º、60º
表面划伤
划伤未使导体露铜、划伤未露出基材纤维；
5.3.2 检验方法 用数字万用表蜂鸣器档测量印制电路板上的电源端与地端。不应有导通现
象；对目测观察有可能发生短路处，用数字万用表检查核实。 5.4 电路连接性（断路） 5.4.1 检验要求
检验印制电路板是否有断路现象。 5.4.2 检验方法
用数字万用表蜂鸣器档，检测通过仔细观察发现的可疑之处（如印制电路板 铜箔被修补之处）是否有断路现象。 6 抽样方案 6.1 印制电路板进行全数检验。 6.2 结构件抽样检验按 GB/T2828 的规定。抽样方案为一次抽样，一般检查水平 Ⅱ，合格质量水平（AQL 值）为 1.5。 6.3 泡沫衬垫及纸箱的检验为首件检验方法，当首次进货或改变供货厂家时， 需进行首件检验。
阻焊露铜、水迹
积的 5%，氧化点的最大外形尺寸不超过 2mm，并且氧化处在加工后 不出现起泡、分层、剥落或起皮，氧化处的绿油层能通过胶带撕拉
测试。
完整、清晰、均匀、字符有残缺但仍可识别，不致与其它字符混淆， 丝印字符、蚀刻标记
字符不许入元件孔，3M 胶带试不掉字符；
技术文件 文件号： 讨论稿
印制电路板检验规范
性意见。
5 检验要求与检验方法
5.1 尺寸检验
5.路板检验规范
页码：第 2 页 共 4 页 版本：A 修改状况：0
5.1.2 检验方法
印制电路板检验标准
印制电路板检验标准印制电路板（PCB）是电子设备中不可或缺的基础组件之一。
为了确保PCB的质量和稳定性，制定并执行相应的检验标准是必不可少的。
本文将介绍一些常见的印制电路板检验标准，从物理性能、电性能以及可靠性三个方面进行论述，以提供对PCB检验的参考。
一、物理性能检验标准1. 尺寸和外观检验PCB的尺寸和外观对其装配和连接至关重要。
在尺寸检验中，应核对长、宽、厚度等尺寸是否符合设计要求。
外观检验主要关注表面的平整度、光洁度、划痕、变色等问题，以确保外观完好无损。
2. 焊盘境界检验焊盘境界是连接电子器件和PCB的重要结构，其质量直接影响到电子器件的连接可靠性。
在检验中，应该注意焊盘境界的粘结力、致密度以及与其他组件的相互连接情况。
3. 钻孔质量检验PCB上的钻孔质量直接影响到元器件的安装和导线的通断，因此在检验中，应检查钻孔的深度、位置、直径等参数，以确保钻孔质量符合标准要求。
二、电性能检验标准1. 绝缘电阻检验绝缘电阻是PCB中保证电路安全和稳定运行的重要指标之一。
在检验中，应通过测量电路板上的绝缘电阻值来评估其绝缘性能，确保其值在合理的范围内。
2. 电容和电感检验电容和电感是PCB中的常见电性元件。
在检验中，应通过测试电容和电感的值来验证其是否符合设计要求，以确保电路的正常运行。
3. 导通测试导通测试是一种常用的电性能检验方法，旨在验证PCB上的导线是否正确连接。
通过在测试中施加合适的电压，可以检测电路是否存在短路、开路等问题。
三、可靠性检验标准1. 焊点可靠性测试焊点是PCB上连接各个组件的重要部分，其质量直接影响到电路的稳定性和可靠性。
在检验中，可以采用拉力和冲击测试来评估焊点的可靠性，以确保其能够在长期使用中不发生脱落或断裂。
2. 温湿度循环测试温湿度循环测试是一种常用的可靠性测试方法，旨在模拟PCB在不同温度和湿度条件下的使用环境。
通过反复变换温湿度条件，可以评估PCB在复杂环境下的可靠性和稳定性。
印刷电路板品质检验标准
吳開學
陳岳宏
陳岳宏
Mar 17,2001
版本說明:此份文件都為4.1版.
印刷電路板品質檢驗標准
1.目的:
本品質標准是對昆盈公司所有印刷電路板的品質檢驗程序及判定基准做明確規定,制定此一品質判定系統以期能使制造(商),品管部門及客戶,對印刷電路板之品質判定有所依據;本品質標准之基本精神乃期望能使所有產品均符合其基本要求.
D.零件孔檢驗
a.沖模孔四周電路不可有裂紋或起毛邊.
b.零件孔不得有漏鎖或孔塞之現象不完全之孔塞以不致造成孔徑低于下限為原則.
c.導通孔壁應光亮平滑,不可有孔黑或孔臟之現象.
d.在每個周期序號開始時皆須邊錫爐測試(最少須5PCS).
e.過錫爐測試時,不得有任何吃錫不良的情形產生.
E.材質
a.符合公司規定材質,銅箔應采用99.5%以上之電解銅.
A.評估需要之規格:所有PCB之尺寸及相關資料均可向DSD及ENG部門取得.
B.品質等級之判定:品質等級之判定請參照3.1.1.
C.檢驗時之順序:檢驗時需先檢查外觀表面,外觀合格后再尺寸檢驗,最后再過錫爐測試.
D.尺寸檢驗系指利用投影機,游標卡尺或塞規等量具之協助,檢驗印刷電路板的各重要尺寸,規格是否符合要求.
j.錫墊環最小導體寬度W,單面板最少CNC加工0.3MM非CNC加工以可破壞銅線為限,變面板最小寬度0.2MM.(如圖二所示)
k.鍍金板、噴錫板檢驗標準(如圖)
IC PAD NG
其它PAD OK
B.板翹或板扭
C.板厚公差
C.板厚公差
a.板厚公差依工程圖之規定,未注明者則以下表為基准.
b.所謂板厚乃指印刷電路板上有銅箔部份之厚度而言.
c.金手指鑒水噴霧試驗參照cns 3627(濃度5%試驗24小時)氧化面積不得大于金手指總面積之5%.
陳岳宏
陳岳宏
Mar 17,2001
版本說明:此份文件都為4.1版.
印刷電路板品質檢驗標准
1.目的:
本品質標准是對昆盈公司所有印刷電路板的品質檢驗程序及判定基准做明確規定,制定此一品質判定系統以期能使制造(商),品管部門及客戶,對印刷電路板之品質判定有所依據;本品質標准之基本精神乃期望能使所有產品均符合其基本要求.
D.零件孔檢驗
a.沖模孔四周電路不可有裂紋或起毛邊.
b.零件孔不得有漏鎖或孔塞之現象不完全之孔塞以不致造成孔徑低于下限為原則.
c.導通孔壁應光亮平滑,不可有孔黑或孔臟之現象.
d.在每個周期序號開始時皆須邊錫爐測試(最少須5PCS).
e.過錫爐測試時,不得有任何吃錫不良的情形產生.
E.材質
a.符合公司規定材質,銅箔應采用99.5%以上之電解銅.
A.評估需要之規格:所有PCB之尺寸及相關資料均可向DSD及ENG部門取得.
B.品質等級之判定:品質等級之判定請參照3.1.1.
C.檢驗時之順序:檢驗時需先檢查外觀表面,外觀合格后再尺寸檢驗,最后再過錫爐測試.
D.尺寸檢驗系指利用投影機,游標卡尺或塞規等量具之協助,檢驗印刷電路板的各重要尺寸,規格是否符合要求.
j.錫墊環最小導體寬度W,單面板最少CNC加工0.3MM非CNC加工以可破壞銅線為限,變面板最小寬度0.2MM.(如圖二所示)
k.鍍金板、噴錫板檢驗標準(如圖)
IC PAD NG
其它PAD OK
B.板翹或板扭
C.板厚公差
C.板厚公差
a.板厚公差依工程圖之規定,未注明者則以下表為基准.
b.所謂板厚乃指印刷電路板上有銅箔部份之厚度而言.
c.金手指鑒水噴霧試驗參照cns 3627(濃度5%試驗24小時)氧化面積不得大于金手指總面積之5%.
PCB板质检通用规范
10.4.4 字符、标记无漏印、错印现象
10.4.5 字符、标记应与设计图纸一致。
定性
B
10.4
尺寸
检验
10.4.1实际尺寸与技术标准及厂方手册相符。
定量
卡尺（0-155mm）
直尺（L-13）
（0-1m）
A
0
10.5 焊盘
焊盘应无明显系统偏差和缺损
定性
目测
B
AQL=1.50
10.6
可焊性
检验
方法： 目测焊盘是否被氧化，在需要时进行焊盘试焊 330~350℃ 焊接3次，焊盘良好无缺损、起翘、脱落现象。
抽样
方案
10.1
厂商检验
10.1.1符合《公司采购物资定点制造厂商表》
定性
目视
A
0
10.2
包装
检验
10.2.1包装需有印制板的合格证、出厂检测报告；
定性
目视
C
AQL=1.5
10.2.2包装标识与实物相符，包装数量与实物相符；外箱有明显的产品标识，包括：型号、数量、厂家、生产日期；
10.2.3包装方式与技术规格书相符：真空塑料薄膜包装PCB板，包装无破损，密封良好。
PCB板通用质检规范
标准号：
1 目的
入厂检验人员为了确保公司产品质量，防止具有明显缺陷的PCB印制板进入生产工序，特制定本检验规范。
2 适用范围
适用于本公司PCB板的检验。本规范规定了印制板的检验和实验的要求，当本规定与协议、技术图纸、不一致时，应以技术图纸要求为准。
3 参考标准
GB/T4588.3-2003 印制板的设计和使用；
定量
卡尺（0-155mm）
直尺（L-13）
10.4.5 字符、标记应与设计图纸一致。
定性
B
10.4
尺寸
检验
10.4.1实际尺寸与技术标准及厂方手册相符。
定量
卡尺（0-155mm）
直尺（L-13）
（0-1m）
A
0
10.5 焊盘
焊盘应无明显系统偏差和缺损
定性
目测
B
AQL=1.50
10.6
可焊性
检验
方法： 目测焊盘是否被氧化，在需要时进行焊盘试焊 330~350℃ 焊接3次，焊盘良好无缺损、起翘、脱落现象。
抽样
方案
10.1
厂商检验
10.1.1符合《公司采购物资定点制造厂商表》
定性
目视
A
0
10.2
包装
检验
10.2.1包装需有印制板的合格证、出厂检测报告；
定性
目视
C
AQL=1.5
10.2.2包装标识与实物相符，包装数量与实物相符；外箱有明显的产品标识，包括：型号、数量、厂家、生产日期；
10.2.3包装方式与技术规格书相符：真空塑料薄膜包装PCB板，包装无破损，密封良好。
PCB板通用质检规范
标准号：
1 目的
入厂检验人员为了确保公司产品质量，防止具有明显缺陷的PCB印制板进入生产工序，特制定本检验规范。
2 适用范围
适用于本公司PCB板的检验。本规范规定了印制板的检验和实验的要求，当本规定与协议、技术图纸、不一致时，应以技术图纸要求为准。
3 参考标准
GB/T4588.3-2003 印制板的设计和使用；
定量
卡尺（0-155mm）
直尺（L-13）
印制电路板检验规范
印制电路板检验规范随着电子产品市场的不断发展和技术的不断创新，印制电路板（PCB）已经成为现代电子产品中不可或缺的重要组成部分。
而印制电路板的质量直接影响到整个电子产品的质量和性能。
因此，建立一套印制电路板检验规范是非常重要的。
印制电路板检验规范的目的是确保PCB 的质量，保证其性能稳定可靠，能够满足产品设计和使用的要求。
下面是一些制定印制电路板检验规范需要考虑的因素：一、材料供应商的选择和控制印制电路板的材料供应商对质量的影响非常大，因此，需要建立一套合理的材料供应商的选择和控制机制，确保所使用的材料质量得到保证。
主要包括以下方面：1.严格审核材料供应商，确保供应商具有合法资质和生产能力。
2.对材料供应商进行质量评估，选择质量可靠的供应商。
3.定期对材料供应商进行考察和监督，及时发现和纠正问题。
二、制板工艺的控制印制电路板的制作工艺工序众多，关键工序很多。
因此，建立一套制板工艺的控制机制是非常重要的，可以确保PCB 制板质量稳定。
制板工艺的控制包括以下方面：1.对制板工艺流程进行详细的确认与记录，确保各个工序按照规范进行。
2.对制板工艺中的主要参数进行控制，并进行记录和检测。
3.对制板工艺的不良现象进行分析和处理，并及时纠正。
三、检验项目的制定印制电路板检验项目是确定PCB 质量合格与否的关键，不同的PCB 类型、使用环境需要考虑的因素也不同，应按照实际需要来制定检验项目。
PCB 检验项目主要包括以下方面：1.外观检验：包括PCB 表面是否平整、是否有气泡、缺边、裂口等缺陷。
2.尺寸检验：PCB 的尺寸是否符合设计要求。
3.电性能检验：PCB 的电阻、电容、双向导通等参数是否满足设计要求。
4.可靠性检验：PCB 经过长时间的使用、高温和湿度试验后的状态如何。
四、检验方法和标准的制定为了保证PCB 检验的准确性和标准化，需要制定一套检验标准和方法。
检验方法和标准的制定包括以下方面：1.通过实验和经验的总结建立PCB 检验标准。
pcb品质检验标准
pcb品质检验标准PCB品质检验标准。
PCB（Printed Circuit Board）即印制电路板，是电子产品中不可或缺的一部分。
其质量直接关系到整个电子产品的稳定性和可靠性。
因此，对PCB的品质检验显得尤为重要。
本文将从PCB品质检验的标准和方法进行详细介绍，希望能为相关从业人员提供一些参考和帮助。
首先，PCB品质检验的标准主要包括以下几个方面：1. 外观检查，外观检查是PCB品质检验的第一步，包括观察PCB板面是否有划痕、氧化、焊盘是否完整、线路是否清晰等。
外观检查可以直观地了解PCB的制造质量和工艺水平。
2. 尺寸检验，尺寸检验是指对PCB的尺寸进行精确测量，包括板厚、孔径、线宽线距等参数的测量。
尺寸检验需要借助专业的测量仪器，确保PCB的尺寸符合设计要求。
3. 焊接质量检验，焊接质量是影响PCB可靠性的重要因素之一，包括焊接点的焊接质量、焊盘的涂覆质量等。
焊接质量检验需要通过目视检查和焊接点抽样检测来进行。
4. 电气性能测试，电气性能测试是PCB品质检验的重点，包括绝缘电阻测试、介质介电强度测试、线路通断测试等。
通过电气性能测试可以全面了解PCB的电气性能和可靠性。
其次，PCB品质检验的方法主要包括以下几种：1. 目视检查，目视检查是PCB品质检验的最直接方法，通过肉眼观察PCB的外观和焊接质量，可以初步判断PCB的品质。
2. 测量检验，测量检验是通过专业的测量仪器对PCB的尺寸进行精确测量，确保PCB的尺寸符合设计要求。
3. 抽样检测，抽样检测是指从生产批次中随机抽取样品进行检验，通过统计学方法对PCB进行品质评估。
4. 特殊检测，对于一些特殊要求的PCB，还需要进行特殊的检测，如高温高湿试验、冷热冲击试验等，以验证PCB在特殊环境下的可靠性。
综上所述，PCB品质检验是确保PCB质量的重要环节，其标准和方法的严谨性和科学性直接关系到PCB的可靠性和稳定性。
因此，在PCB生产过程中，必须严格按照相关标准进行检验，并采用科学合理的方法进行检验，以确保生产出高质量的PCB产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发放号:
印制电路板检验规范
讨论稿
控制类别： _________________________ 版本号： _____________ A _____________ 拟制/日期： _______________ 10/15/04
审核/日期： __________________________ 批准/日期： __________________________
1目的
为规范印制电路板的进货检验，本规范规定了印制电路板的进货检验程序、检验要求、检验方法和抽样方案。
检验方法和抽样方案。
2适用范围
本规范适用于本公司印制电路板的进货检验。
3引用标准
GB/T2828-1987 逐批检
查计数抽样程序及抽样表（适用于连续批的检查）
4进货检验程序
印制电路板到达仓库待检区后，由仓库保管员核对印制电路板的品名、数量等。
由质检部对印制电路板进行抽样检验，并负责做好检验记录和提出检验结论
性意见。
5检验要求与检验方法
5.1尺寸检验
5.1.1 检验要求
5.1.2检验方法用测量精度小于等于0.02mm 的游标卡尺检测外形尺寸、厚度，用量角器量角度。
5.2外观检验5.2.1检验要求
522 检验方法
用放大镜目测法观察，并用光绘胶片比对印制电路板，观察孔、线位置是否准确，有关尺寸用测量精度小于等于0.02mm 的游标卡尺检测，用3M胶带试附着力。
5.3 电路隔离性（短路）
5.3.1检验要求
检验印制电路板是否有短路现象。
5.3.2检验方法
用数字万用表蜂鸣器档测量印制电路板上的电源端与地端。
不应有导通现
象；对目测观察有可能发生短路处，用数字万用表检查核实。
5.4 电路连接性（断路）
541 检验要求
检验印制电路板是否有断路现象。
5.4.2 检验方法
用数字万用表蜂鸣器档，检测通过仔细观察发现的可疑之处（如印制电路板铜箔被修补之处）是否有断路现象。
6抽样方案
6.1印制电路板进行全数检验。
6.2结构件抽样检验按GB/T2828 的规定。
抽样方案为一次抽样，一般检查水平U,合格质量水平（AQL值）为1.5。
6.3泡沫衬垫及纸箱的检验为首件检验方法，当首次进货或改变供货厂家时，需进行首件检验。
具体样本数量、合格及不合格判定数见表1。
表1正常检查一次抽样方案
般检查水平n。
