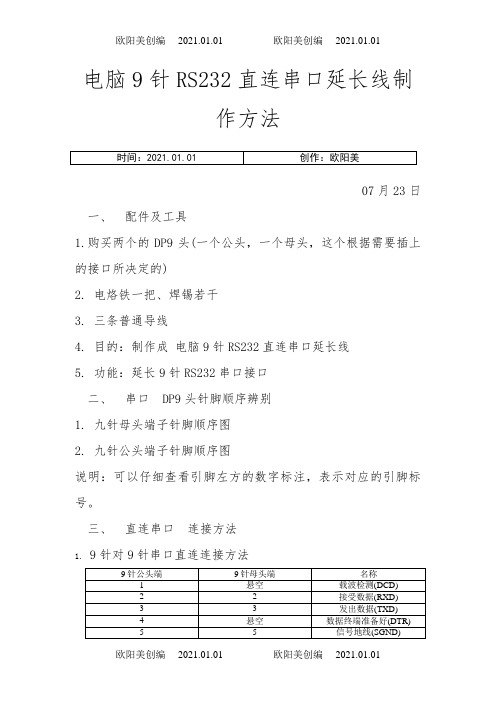

电脑9针RS232直连串口延长线制
作方法
07月23日
一、配件及工具
1.购买两个的DP9头(一个公头，一个母头，这个根据需要插上的接口所决定的)
2. 电烙铁一把、焊锡若干
3. 三条普通导线
4. 目的：制作成电脑9针RS232直连串口延长线
5. 功能：延长9针RS232串口接口
二、串口DP9头针脚顺序辨别
1. 九针母头端子针脚顺序图
2. 九针公头端子针脚顺序图
说明：可以仔细查看引脚左方的数字标注，表示对应的引脚标号。
三、直连串口连接方法
1.9针对9针串口直连连接方法
2.2. 9针对9针串口直连连接示意图
说明：绿色接2脚，橙色接3脚，白绿接5脚
四、直连串口连接成品展示
1.迷你型的9针RS232直连串口延长线
2.普通型的9针RS232直连串口延长线
3.工业成品的9针RS232直连串口延长线
五、扩展说明
在实际应用中，9针RS232串口线通常是用在计算机与外围设备的通信，多用于工控和测量设备以及部分通信设备中。
如三菱plc梯形图下载以及工控触摸屏画面下载等。
通常在9针的基础再进行简化，只用其中的2、3、5三个管脚进行通信。
这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通讯的要求。
通常进行串口数据通信，需要使用到RS232交叉串口线，如下图所示，其中2、3两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到另外一台设备的接收线上，反之亦然。
另外说明一下，232信号的有效通讯距离是15M。
