尺寸标注的课件

01
尺寸标注的实例分析
机械零件的尺寸标注
总结词
详细、准确、规范
详细描述
机械零件的尺寸标注需要非常详细，包括零件的长、宽、高、直径、半径等所有尺寸都需要标注清楚，以便于生产和加工。标注时需要遵循国家标准和行业规范，确保尺寸的准确性和一致性。
建筑图纸的尺寸标注
总结词
简洁、明了、无歧义
详细描述
感谢观看
THANKS
THE FIRST LESSON OF THE SCHOOL YEAR
01
尺寸标注应准确、清晰、完整。
02
尺寸标注应遵循国家相关标准和规范。
03
同一图样上的尺寸标注应统一、协调。
04
尺寸标注应尽量减少使用文字说明，优先使用符号和数字表示。
01
尺寸标注的方法
线性尺寸标注
线性尺寸标注是用于标注两点之间的距离，通常用于标注长度、宽度和高度等参数。
线性尺寸标注的格式是“数字 +单位”，例如“300mm”、 “5in”等。
通过特性面板调整尺寸数字的位置，如水平对齐、垂直对齐等。
添加或删除尺寸数字
在尺寸文本中插入文字或删除不需要的数字。
调整尺寸标注的位置
移动尺寸标注
选择尺寸标注，点击移动图标，拖动鼠标调整位置。
旋转尺寸标注
选择尺寸标注，点击旋转图标，输入旋转角度值进行旋转。
缩输入缩放比例值进行缩放。
01
尺寸标注的常见问题及解决方案
尺寸标注不清晰
总结词
尺寸标注不清晰，可能导致读者无法准确理解设计意图。
详细描述
可能的原因包括标注字体过小、颜色与背景色相近、标注过于密集等。解决方案包括选择清晰易读的字体、使用对比度较高的颜色、适当调整标注位置和间距等。

画法几何及机械制图(第2版)课件：零件图的尺寸标注(二)

7
5. 常用孔的注法
8
5. 常用孔的注法
9
5. 常用孔的注法
符号的比例画法
注：符号的线宽为h/10（h为字体高度）
10
6. 中心孔的注法
• 中心孔是在轴端中心处作出的小孔，供加工和检验时定位装夹用。国标GB/T 145-2001规定了A、B、C、D四种形式。
• 中心孔是标准结构，在图纸上不必画出，只在轴端标注其标记和数量，并用符号表明零件完工后是否保留中心孔的要求。
• 图中，“m0.4”表示滚花模数m=0.4mm。“模数”是表示滚花规格、尺寸的参数。根据“m0.4”可查出滚花齿高、齿圆角半径和节距。
6
5. Байду номын сангаас用孔的注法
• 零件上常见小光孔、螺纹孔等结构的尺寸标注，可按GB/T16675.2-2012规定的简化标注，如表9-1所示。
• 表9-1中的注法应注意：指引线应从装配时的装入端或孔的圆形视图的中心线引出；指引线所连的水平线（称为“基准线”）上方注写主孔尺寸，下方注写辅助孔尺寸等内容。
2. 倒角
（1）45°倒角可按下图的方式标注
3
2. 倒角
（2）非45°倒角可按下图的方式标注
（3）45°倒角也可不画出，一端倒角标注如图a，两端倒角标注如图b所示。
（4）图样中倒角尺寸全部相同或某个尺寸占多数时，可在图样右下方空白处说明，如“全部倒角C2”、“其余倒角C1.5”。
4
3. 退刀槽及越程槽
11
6. 中心孔的注法
• 中心孔是标准结构，在图纸上不必画出，只在轴端标注其标记和数量，并用符号表明零件完工后是否保留中心孔的要求，如图所示。
用B型中心孔，D=4，
D1=12.5，在完工的零件上要求保留

35-零件图的尺寸标注PPT模板

表示 3 个均匀分布的公称直径为 10 mm 的螺纹孔，钻孔深度为 15 mm，螺孔深度为 10 mm，中径、顶径的公差带代号为 6H
机械制图
44
类型锪
沉平
孔孔
普通注法
旁注法
（续表）
说明
表示 4 个直径为7 mm 的孔，其锪平直径为 15 mm，深度不必标出（锪平通常只需锪出平面即可）
45
螺纹孔的尺寸标注见表7-3。
表 7-3 螺纹孔的尺寸标注
类型
通孔螺孔不通孔
普通注法
旁注法
说明
表示 3 个公称直径为 10 mm 的螺纹孔，中径、顶径的公差带代号为 6H
机械制图
34
零件图的尺寸标注
零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。在零件图上标注尺寸，必须做到：正确、完整、清晰、合理。标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求，又要符合工艺要求，便于加工和测量。
35
1.1 尺寸基准的种类
40
错误图 7-17 封闭尺寸链
正确图 7-18 开口尺寸链
41
（3）考虑测量的方便与可能。在零件图上标注尺寸时，不仅要考虑设计要求，还应使标注出的尺寸便于测量和校验。如图7-19（a）所示，尺寸A不便于测量，应按图7-19（b）标注尺寸。
（a）不正确
（b）正确
图 7-19 标注尺寸应便于测量
43
沉孔的尺寸标注见表7-2。
表 7-2 沉孔的尺寸标注
类型
普通注法
旁注法
说明
锥形沉沉孔孔柱形沉孔
“ ”为锥形沉孔符号，表示 3 个9 mm 的孔，其 90°锥形沉孔的最大直径为15 mm

工程制图课件：尺寸标注

尺寸标注
第二节基本体的尺寸标注
尺寸标注
一、立体的尺寸标注立体的尺寸标注，一般只需注出反映其自身形状大小的定形尺寸。如图4-21所示，长方体需要标注它的长、宽、高三个尺寸；圆柱和圆锥需要标注它的底圆直径和高度尺寸，并且一般都把这些尺寸注写在反映为非圆的视图上；一个完整的球只需标注它的直径尺寸SΦ；对于正六棱柱，由于底面六边形的对边与对角距离有固定的几何关系，因此只需标注它的高度尺寸和对边宽度，而对角尺寸则不需标注或标注后加上括号，作为读图和制造时的参完整所谓完整，就是指需要标注的尺寸既不能遗漏、也不能有重复，即每个尺寸在视图中只标注一次。换句话说，对于一个给定的组合体，无论采取什么方法标注尺寸，其尺寸数量是一定的。在组合体三视图中，需标注的尺寸包括：定形尺寸、定位尺寸和总体尺寸。 (1) 定形尺寸。确定组合体中各基本体形状大小的尺寸。由于各基本体的形状特征不同，因而其定形尺寸的数量也各不相同，但同一类基本体的定形尺寸的数量是一定的。 (2) 定位尺寸。确定组合体中各基本体之间相对位置的尺寸。定位尺寸一般与组合体的尺寸基准相联系。一般情况下，一个组合体往往有长、宽、高三个方向的尺寸基准，所以每个基本体也都应有三个方向的定位尺寸。 (3) 总体尺寸。用于表示组合体外形大小的尺寸，它一般包括组合体的总长、总宽和总高。总体尺寸是一类很重要的尺寸。为了能知道组合体所占空间的大小，一般都需要标注总体尺寸。如图4-30所示的组合体，采用了不同的组合方式进行了形体分析。在图4-30(a)中，形体Ⅰ有3个尺寸(内径、外径、高)；形体Ⅱ 有4个尺寸(半径、宽、高和一个定位尺寸)，但半径尺寸与形体Ⅰ的外径尺寸重复，实际只需标注3个尺寸；形体Ⅲ 有6个尺寸，由于其右端的两个直径尺寸与形体Ⅰ的内径、外径尺寸重复，故实际只需标

零件图的尺寸标注PPT学习教案

第33页/共74页
h为字体高度
表面粗糙度
表面粗糙度的标注方法: 表面粗糙度符号及其意义
单独使用时 ,无意义
表明表面粗糙度是由去除材料的方法获得的
表明表面粗糙度是由不去除材料的方法获得的
第34页/共74页
符号 3.2
表面粗糙度
表面粗糙度参数Ra 值的标注
第3页/共74页
径向尺寸基准
轴向尺寸基准
轴套类零件
径向尺寸基准
长度方向尺寸基准
长度方向辅助尺寸基准
该类零件通常以轴肩为长度方向的主要尺寸基准, 而以回转体轴线作为另两个方向尺寸基准.
第4页/共74页
轮盘类零件
通常以主要回转面的轴心线为径向尺寸基准,轴向尺寸一般以装配时的结合面为基准。
零件图的尺寸标注
会计学
1
第十一章零件图
§11-3 零件图的尺寸注法 §11-5 零件图上的技术要求
1
第1页/共74页
§11-3 零件图的尺寸标注
基本要求: (1)正确
(2)完整 (3)清晰
(4)合理
本章将着重介绍怎样把零件的尺寸标注得更切合实际 ,即合理的问题 .
尺寸公差与配合及其注法
互换性:
在现代机械生产中,要求制造出来的同一批零件,不经修配和辅助加工, 任取一个就可以顺利装到机器上去,并能满足机器性能的要求,零件的这种性质,称为互换性
第41页/共74页
最大极限尺
Φ30.010 寸
寸
Φ29.97 最小极限尺
尺寸公差与配合及其注法
公差的概念
(1)基本尺寸:设计时所给出的尺寸 (2)极限尺寸: 加工零件时允许尺寸变化的两个界限值,

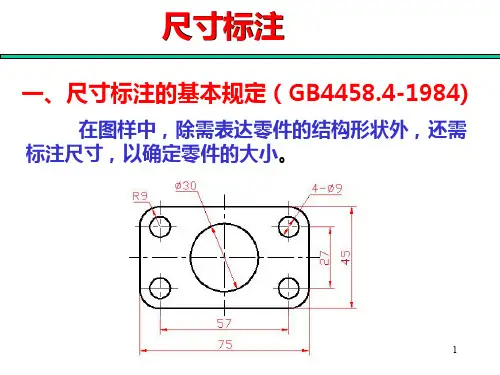

尺寸标注方法PPT课件

错误
正确
标其中之一
20
21
五、组合体的尺寸注法
尺寸标注的要求：尺寸完整、数值正确、注写清晰、配置合理。
1、尺寸基准确定形体位置的点、线、面，选择长、宽、高三个方向的尺寸基准。 2、尺寸的种类（1）定形尺寸确定形体大小的尺寸；（2）定位尺寸确定形体相对基准位置的尺寸；（3）总体尺寸总的长、宽、高。
② 尺寸数字的方向一般应要求字头向上，当尺寸线竖直时数字写在尺寸线的左侧、字头向左。
③ 避免在30°范围内标注尺寸，不可避免时可采用引出标注。
④ 尺寸数字不允许被任何图线穿越或分割，否则必须将图线断开。
数字高度3.5毫米 30°
1 0
16
16
16
16
中心线断开
4
（2）尺寸线
① 尺寸线的两端采用箭头
3、组合体的尺寸标注步骤：（1）形体分析，看懂组合体的形状结构；（2）选择三个方向的基准；（3）先标定形尺寸，然后标注定位尺寸； 22
举例
23
Hale Waihona Puke 2019/10/1724
当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若超过半圆，则标注直径。
10
（4）狭小部位尺寸
5 3 23 5
●
●●
●
35 3 5
3
11
二、平面图形的尺寸注法（1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对位置的尺寸。
尺寸基准：用来确定图线位置的点和直线，一般选择对称中心线、轴线和重要的轮廓线作为尺寸基准。
7~10
（d）一连串连续的尺寸，应排列在一条直线上，不要注成封闭的尺寸链。

画法几何及机械制图(第2版)课件：零件图的尺寸标注(一)

二、合理标注尺寸
6. 有直接装配关系的零件相关尺寸注法应一致
泵盖与泵体中销孔的标注
19
二、合理标注尺寸
7. 标注尺寸应考虑加工方法和特点
半圆柱孔标注直径
20
思考题
• 合理标注尺寸的选择原则是？
21
思考题答案
• 合理标注尺寸的选择原则： • 合理选择基准 • 合理标注尺寸
22
谢谢再见！
23
在加工零件时，为保证加工精度和方便加工及测量而选用的基准。用作工艺基准的，一般是加工时用作零件定位和对刀起点及测量起点的面、线或点。
4

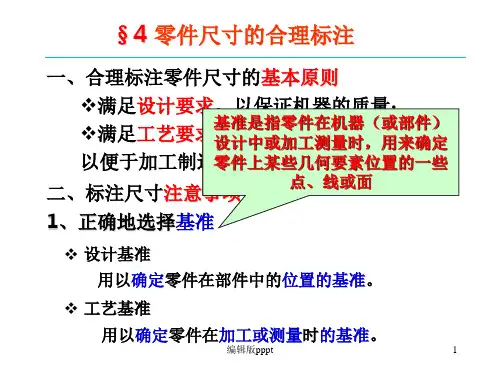

一、合理标注的基本原则
• 合理选择基准
• 设计基准:
5
一、合理标注的基本原则
• 合理选择基准
• 工艺基准：
6
一、合理标注的基本原则
基准的选择：
从设计基准出发标注尺寸，可以直接反映设计要求，能够保证设计的零件在机器或结构中的位置和功能；从工艺基准出发标注尺寸，可便于加工和测量操作及保证加工和检测质量。因此，基准选择时，主要基准应为设计基准，同时也为工艺基准；辅助基准可为设计基准或工艺基准；设计基准与工艺基准最好重合。
3
一、合理标注的基本原则
• 合理选择基准
基准是指零件在机器中或在加工测量时用以确定其位置的一些面、线或点。根据基准的作用不同，可把零件的尺寸基准分成两类：设计基准和工艺基准。设计基准：在设计零件时，为保证功能、确定结构形状和相对位置时所选用的基准。
大多选用零件工作时确定零件在机器或机构中位置的面、线或点。工艺基准：
二、合理标注尺寸
4. 考虑工艺要求，应尽量方便加工和测量（1）应便于加工
按轴的加工顺序标注的尺寸 13

《标注尺寸》课件

对齐标注
总结词
用于测量某一线段到参照线的距离。
详细描述
对齐标注用于测量某一线段到参照线的距离。在AutoCAD等绘图软件中，对齐标注可以通过选择线段和参照线来确定标注的内容。
角度标注
总结词
用于测量两个线段之间的夹角。
详细描述
角度标注用于测量两个线段之间的夹角。在AutoCAD等绘图软件中，角度标注可以通过选择两个线段来确定标注的内容。
在标注过程中，应仔细检查是否存在尺寸冲突的情况，如多个尺寸标注相互矛盾或标注与实际情况不符。
及时修正错误
一旦发现尺寸冲突，应及时进行修正，确保尺寸标注的正确性和可靠性。
05
尺寸标注在绘图中的应用
在机械制图中的应用
机械制图是工程设计和制造中的重要环节，尺寸标注在其中扮演着至关重要的角色。
尺寸界线
尺寸界线应清晰、连续，与被标注对象保持适当的距离，避免与尺寸线相交。
尺寸标注的步骤
01
02
03
04
确定标注基准
根据图纸要求和实际需要，选择合适的基准进行尺寸标注。
测量对象
使用测量工具对被标注对象进行测量，确保测量结果的准确
性。
标注尺寸
根据测量结果和基准，进行尺寸标注，确保尺寸的完整性和
准确性。
检查与修正
对标注好的尺寸进行检查，如有需要修正的地方进行修正，确保尺寸的准确性和完整性。
02
常见尺寸标注的种类
线性标注
总结词
用于测量两点之间的直线距离。
详细描述
线性标注是尺寸标注中最基本的类型，用于测量两点之间的直线距离。在 AutoCAD等绘图软件中，线性标注可以通过指定两个端点来确定标注的内容。

很全的机械零件尺寸标注 ppt课件

齿轮轴
★ 标准件（螺栓、销等）
螺钉销
螺母
垫圈 p左pt课端件盖泵体传动齿轮 3
二、零件图的作用和内容
ppt课件
4
（一）作用
是加工制造、检验、测量零件的重要技术文件。
ppt课件
5
（二）内容
⒈ 一组视图能完整清晰地表达
零件的结构形状。
⒉ 尺寸应正确、完整、清
晰、合理
⒊ 技术要求加工、检验应达到
形体：球形壳体、圆柱筒、方板、管接头等。
结构：两部分圆柱与球形体相交，内孔相通。
ppt课件
圆柱筒管接头
球形壳体方板
20
⑵ 选择主视图
● 主视图方向
● 零件的安放
A向。全剖的主视图
阀体的工作状态。
表达了阀体的内部形状特征，各组成部分的相对位
置等。
主视图
ppt课件
A
21
⑶ 选其它视图
B
B-B
51
20
7.其他
• 断面为正方形结构的尺寸注法
• 标注板状零件的厚度
厚度符号t
正方形符号
平面表示方法均布符号
要素的定位和分布情况明确，可省去定位尺寸和均布符号
ppt课件
• 均匀分布的相同
要素的注法
52
21
尺寸标注方法正误对比
正确
角度数字方向尺寸线不可在轮廓线的延长线上
尺寸数字方向
尺寸数字写在尺寸线上方尺寸线要通过圆心
选择俯视图表达阀体整体形状特征及顶部扇形结构的形状。
B
选半剖的左视图，表达阀体主体部分的外形特征、左侧方形板形状及内孔的结构等。
ppt课件

国家标准尺寸标注 ppt课件

h
h
3、尺寸标注示例
尺寸数字无法避免被图线通过时
尺寸数字不能被图样上任何图线通过，不可避免时，必须在注写尺寸数字处将图线断开。
ppt课件 38
3、尺寸标注示例
进行尺寸标注时，必须按国标使用符号和缩写词
ppt课件
39
简化标注方法
标注尺寸时，可采用带箭头的指引线。
ppt课件
40
简化标注方法
标注尺寸时，也可采用不带箭头的指引线。均匀分布的相同直径的小孔其尺寸标注可采用“6×Ф3 EQS” 的形式。
15
线型用途举例
可见轮廓线粗实线
对称中心线细点画线
剖面线细实线
不可见轮廓线虚线
尺寸线、尺寸界线细实线
孔的轴线细点画线
视图与剖视的分界线 ppt课件波浪线
相邻辅助零件的轮廓线 16 双点画线
注意
应在线段处相交
圆的中心线超出圆外2～5mm 点画线首末端处应是线段，不是点
小圆中心线可由
2~3mm
尺寸界线 10
尺寸界线
尺寸线
ppt课件 21
尺寸界线
ppt课件
22
（2）尺寸线必须用细实线单独画出，不能用其他任何图线代替，也不能画在其他图线的延长线上。标注时，尺寸线应与所标注线段平行。
尺寸线互相平行时，大尺寸线画在小尺寸线之外，以免尺寸线和尺寸界线相交，间隔 5-7mm。
ppt课件

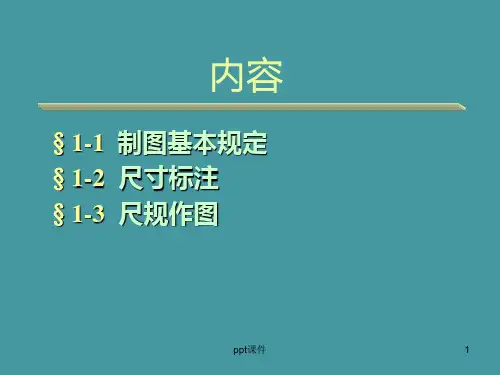

1
§1-1 制图基本规定
一、图纸幅面及格式
二、标题栏
三、比例
四、字体
五、图线
ppt课件 2
一、图纸幅面及格式
c a c B
留有装订边，a值较大

机械工程制图零件图尺寸标注ppt课件

r7
编辑版pppt
红色的配合为优先配合。
s
t uvxyz
Interference fits
(过盈配合)
H6 H6 s9 t9
H7 H7 H7 H7 H7 H7 H7 s6 t6 u6 v6 x6 y6 z6
H8 H8 H8 s7 t7 u7
42
基轴制：基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。
C2
(a) 合理
4
加工顺序：
35
(1)车4×φ15退刀槽
(b)
C2
不
合理
31
35
(2)车φ20外圆及倒角
编辑版pppt
6
二、标注尺寸注意事项
4.不能注成封闭的尺寸链
A
B
C
A
封闭尺寸链
应设置开口环
编辑版pppt
C
7
二、标注尺寸注意事项
5.应考虑测量方便加工阶梯孔：一般是先做成小孔，然后依次加工出大孔。因此，在标注轴向尺寸时，应从端面标注大孔的深度，以便测量。
大、最小极限尺寸的两条直线所限定的区域。公差带既反映了公差的大小，又反映了公差带相对于零线的位置。
编辑版pppt
35
3.基本概念
极限与配合示意图
确定公差带就要确定极限偏差。国家标准极限制
规定，公差带由“公差大小”和“公差带位置”组成，公差大小由标准公差确定，公差带位置由基本偏差确定，基本偏差是确定公差带相对零线位置的上偏差或下偏差。
b—加工方法，镀涂或其他表面处理。
c—取样长度，单位为mm。
d—加工纹理方向符号。
e—加工余量，单位为mm。
f—粗糙度间距参数值，单位为 mm。
