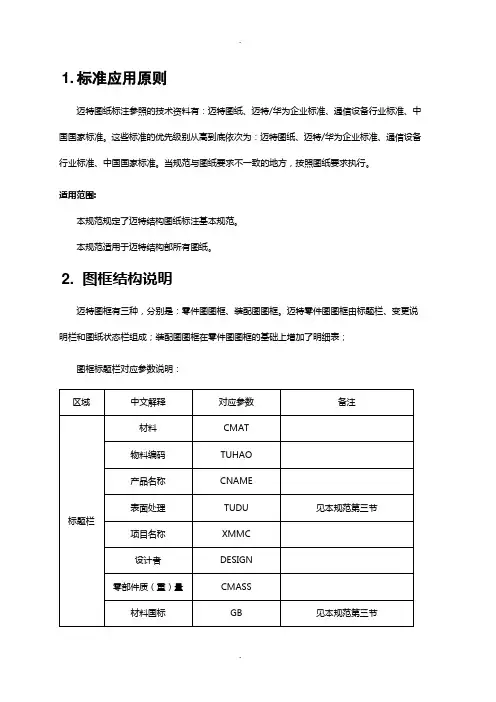

1. 标准应用原则迈特图纸标注参照的技术资料有:迈特图纸、迈特/华为企业标准、通信设备行业标准、中国国家标准。
这些标准的优先级别从高到底依次为:迈特图纸、迈特/华为企业标准、通信设备行业标准、中国国家标准。
当规范与图纸要求不一致的地方,按照图纸要求执行。
适用范围:本规范规定了迈特结构图纸标注基本规范。
本规范适用于迈特结构部所有图纸。
2. 图框结构说明迈特图框有三种,分别是:零件图图框、装配图图框。

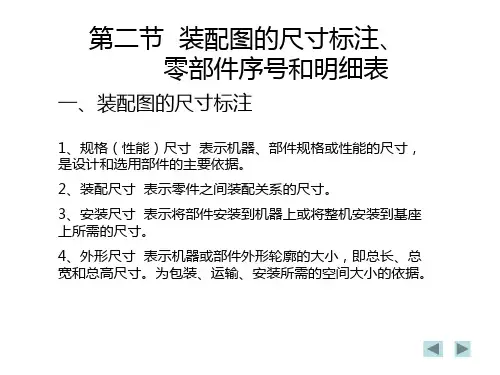

迈特零件图图框由标题栏、变更说明栏和图纸状态栏组成;装配图图框在零件图图框的基础上增加了明细表;图框标题栏对应参数说明:所有图纸图框请以迈特公共盘归档的最新Proe和CAD图框为准迈特零件图图框分为A3横向,A3竖向,A4横向,A4竖向。
优先选用A3横向和A4竖向装配图分为A3图框和A4图框,优先选用A3图框。
3. 图纸标注通用规范说明3.1. 图面说明无特殊说明,图纸中所标注的尺寸和公差,应为零件或装配最终状态的尺寸和公差;带符号的尺寸为关键尺寸,在加工过程要重点保证。
不带符号的尺寸如果没有标注公差,其公差钣金件参照《DKBA0.450.0040钣金冲压件质量要求》,压铸机加件参照《DKBA04000178 压铸机加结构件公差技术要求》。
带()符号的尺寸为参考尺寸,用来标注尺寸链的封闭环,其值仅作参考。
参考尺寸示例如图4。
图1.参考尺寸示例图纸中(特别是谐振柱)表面光洁度要求较高的,需要按照下图用点划线标识需要抛光面的轮廓。
(明确该标准形式是否符合国标)3.2. 标准材料标注格式(是否能把这个整理proe符号,在大家标注图纸事直接调用。
另外表中没有聚四氟乙烯、硅橡胶等我司常用材料)3.3. 表面处理代码表示的内容图纸上出现的几种表面处理相加情况时,代码顺序必须依照生产加工时的顺序标注。
如腔体:Ct.Ocd(SR)+喷粉+AL/EP.Cu10Ag0.3 加工时先导电氧化+喷粉+镀银PCB盖板类:本色带电氧化Ct.Ocd(SR)低通连接杆类:Cu/EP.Cu10Ag0.3此处添加表面处理的标注方式及对各符号的注释。
一文看懂机械图纸中的尺寸标注Last revision on 21 December 2020出入加工现场,各种繁杂的加工工序图纸,你是否都看得懂为客户设计加工方案,有木有因为尺寸的标注产生疑问这次给大家带来不一样的经典——机械设计中尺寸标注类知识!再也不用担心看不懂图纸啦!1、常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。
盲孔螺纹孔沉孔锪平孔倒角2、零件上的机械加工结构退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。
车削外圆时的退刀槽,其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。
磨削外圆或磨削外圆和端面时的砂轮越程槽。
钻孔结构用钻头钻出的盲孔,在底部有一个120°的锥角,钻孔深度指的是圆柱部分的深度,不包括锥坑。
在阶梯形钻孔的过渡处,也存在锥角120°圆台,其画法及尺寸注法。
用钻头钻孔时,要求钻头轴线尽量垂直于被钻孔的端面,以保证钻孔准确和避免钻头折断。
三种钻孔端面的正确结构。
凸台和凹坑零件上与其他零件的接触面,一般都要加工。
为了减少加工面积,并保证零件表面之间有良好的接触,常常在铸件上设计出凸台,凹坑。
螺栓连接的支撑面凸台或支撑面凹坑的形式;为了减少加工面积,而做成凹槽结构。
3、常见零件结构轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11(见A-A断面)等。
这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

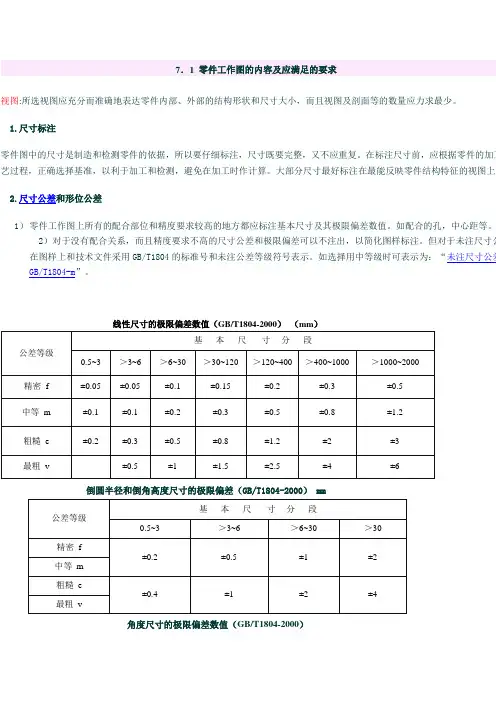

7.1 零件工作图的内容及应满足的要求视图:所选视图应充分而准确地表达零件内部、外部的结构形状和尺寸大小,而且视图及剖面等的数量应力求最少。
1.尺寸标注零件图中的尺寸是制造和检测零件的依据,所以要仔细标注,尺寸既要完整,又不应重复。
在标注尺寸前,应根据零件的加工艺过程,正确选择基准,以利于加工和检测,避免在加工时作计算。
大部分尺寸最好标注在最能反映零件结构特征的视图上。
2.尺寸公差和形位公差1)零件工作图上所有的配合部位和精度要求较高的地方都应标注基本尺寸及其极限偏差数值。
如配合的孔,中心距等。
2)对于没有配合关系,而且精度要求不高的尺寸公差和极限偏差可以不注出,以简化图样标注。
但对于未注尺寸公在图样上和技术文件采用GB/T1804的标准号和未注公差等级符号表示。
如选择用中等级时可表示为:“未注尺寸公差GB/T1804-m”。
3)零件图上要标注必要的形位公差,因为零件在装配时,不仅尺寸误差,而且几何形状和位置误差都会影响零件装配,低零件的承载能力,甚至加速零件的损坏。
4)形位公差值可用类比法或计算法确定,但要注意个公差值得协调,应该使。
对于配合面,当缺少具体推荐值时,通常取形位公差为尺寸公差的(25~63)%。
5)零件的非配合表面和某些精度要求不高的表面,不标注形位公差。
但应按GB/T1184-1996 的规定,在零件的技术要求加以说明,例如:“未注形位公差按GB/T1184-K”查看更多:;对称度未注公差值;圆跳动未注公差值3.表面粗糙度零件的表面都应该注明粗糙度的等级。
如果较多的表面具有相同的表面粗糙度等级,则要集中在图样右上角标注,并加“其余字样。
粗糙度等级的选择,一般可以根据对各表面的工作要求和尺寸精度等级来决定,在满足工作要求的条件下,不得随意提高等 1)取样长度和评定长度的选用值(GB/T1031-1995)2)轮廓算术平均偏差Ra的数值(GB/T1031-1995)(μm)3)轮廓最大高度Rz的数值(GB/T1031-1995)(μm)4.技术要求技术要求:指一些不便再图上用图形或符号表达,但在制造或检验时又必须保证要求。

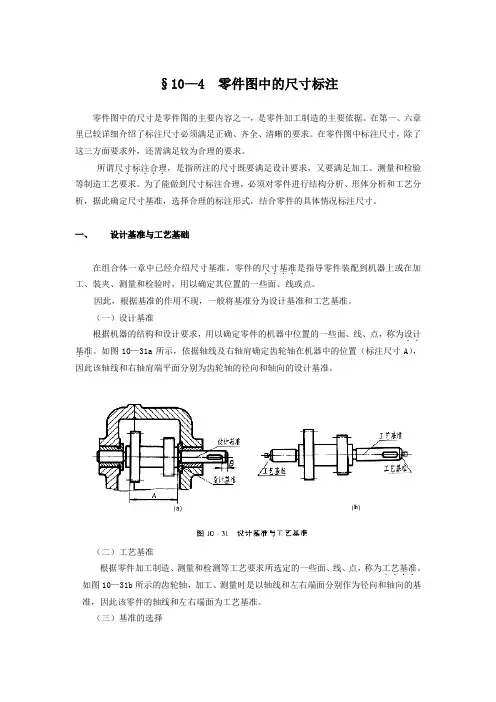

§10—4 零件图中的尺寸标注零件图中的尺寸是零件图的主要内容之一,是零件加工制造的主要依据。
在第一、六章里已较详细介绍了标注尺寸必须满足正确、齐全、清晰的要求。
在零件图中标注尺寸,除了这三方面要求外,还需满足较为合理的要求。
所谓尺寸标注合理......,是指所注的尺寸既要满足设计要求,又要满足加工、测量和检验等制造工艺要求。
为了能做到尺寸标注合理,必须对零件进行结构分析、形体分析和工艺分析,据此确定尺寸基准,选择合理的标注形式,结合零件的具体情况标注尺寸。
一、设计基准与工艺基础在组合体一章中已经介绍尺寸基准。
零件的尺寸基准....是指导零件装配到机器上或在加工、装夹、测量和检验时,用以确定其位置的一些面、线或点。
因此,根据基准的作用不现,一般将基准分为设计基准和工艺基准。
(一)设计基准根据机器的结构和设计要求,用以确定零件的机器中位置的一些面、线、点,称为设计..基准..。
如图10—31a所示,依据轴线及右轴肩确定齿轮轴在机器中的位置(标注尺寸A),因此该轴线和右轴肩端平面分别为齿轮轴的径向和轴向的设计基准。
(二)工艺基准根据零件加工制造、测量和检测等工艺要求所选定的一些面、线、点,称为工艺基准....。
如图10—31b所示的齿轮轴,加工、测量时是以轴线和左右端面分别作为径向和轴向的基准,因此该零件的轴线和左右端面为工艺基准。
(三)基准的选择任何一个零件都有长、宽、高三个方向(或轴向、径向两方向)的尺寸,每个尺寸都有基准,因此每个方向至少要有一个基准。
同一方向上有多个基准时,其中必定有一个基准是主要的,称为主要基准....。
主要基准与辅助基准之间应有尺寸联....;其余的其基准则为辅助基准系。
主要基准应为设计基准,同时也为工艺基准;辅助基准可为设计基准或工艺基准。
从设计基准出发标注尺寸,能反映设计要求,保证零件在机器中的工作性能;从工艺基准出发标注尺寸,能把尺寸标注与零件加工制造联系起来,保证工艺要求,方便加工和测量。
§14-1 零件图的内容零件图是指导制造零件的图样。
因此,图样中必须包括制造和检验该零件时所需要的全部资料。
内容:一、图形用一组视图正确、完整、清晰和简便地表达出零件的结构形状。
二、尺寸用一组尺寸,正确、完整、清晰和合理地标注出零件各部分的结构形状及其相互位置的大小。
三、技术要求用一些规定的符号、数字、字母和文字,简明、准确地给出零件在使用、制造和检验时应达到的技术要求。
四、标题栏用标题栏明确地填写出零件的名称、材料、数量、编号比例、制图……。
§14-2 零件的结构分析在讲组合体时,讨论过看图和画图的基本方法是形体分析法和线面分析法。
但零件与组合体不合。
零件上的形体线面都体现一定的结构,这些结构是由设计要求和工艺要求决定的都有一定的功用。
因此,对零件还要进行结构分析。
一、结构分析方法结构分析-----从设计要求和工艺要求出发,对零件的不合结构进行逐一分析,分析它们的功用。
1、设计要求零件在机器中起到的作用和功能是决定零件主要结构的根据。
(支承、容纳、活动、配合、联接、安装……)2、工艺要求零件的毛坯制造、加工、测量及装配和调整工作能进行得顺利,方便是决定零件局部结构的依据。
(铸造圆角、拔横斜度、倒角、退刀槽…………)通过零件的结构分析、对零件上每一结构的功用加深认识,从而正确、完整、清晰和简便地表达出零件的结构形状,完整与合理地标注出零件的尺寸和技术要求。
通过齿轮油泵的壳体和主动轴的结构分析举例。
(讲义上减速器的从动轴和减速器底座的结构形状形成过程和需要考虑的问题很详细)轴------传递扭矩或动力,并与外部设备联接。
为满足设计要求和工艺要求:①各部分轴颈的作图决定了长度,直径大小及键槽和细纹。
②为便于装配,保护装配表面,做成倒角,退刀槽。
壳体-----功用是容纳和支承齿轮轴,并与端盖相连。
二、常见的零件结构1、工艺结构:我们经常碰到的一些零件结构,多数是通过铸造和机械加工获得的。
教案首页
年月日第周
环节 活动
活动
讲 授 新 课
图8-6所示,轴类零件的主要加工工序在车床和磨床上完成,因此,零件主视图应选择其轴线水平放置,以便于看图加工。
对轴、套、轮、盘类等回转体零件,选择主视图时,一般应遵循这一原则。
图8-6 轴类零件的主视图选择
(二)其他视图选择
主视图确定后,其他视图的选择应遵循以下原则: 1、根据零件复杂程度和内外结构特点,综合考虑所需要的其他视图,使每一个视图有一个表达的重点。
视图数量的多少与零件的复杂程度有关,选用时尽量采用较少的视图,使表达方案简洁、合理,便于看图和绘图。
2、优先考虑采用基本视图,在基本视图上作剖视图,并尽可能按投影关系配置各视图。
三、零件图的尺寸标注 (一)尺寸基准及其分类 1. 按尺寸基准几何形式分
(1) 点基准 是以球心、顶点等几何中心为尺寸基准; (2) 线基准 是以轴和孔的回转轴线为尺寸基准; (3) 面基准 是以主要加工面、端面、装配面、支承面、结构对称中心面等为尺寸基准。
2. 按尺寸基准性质分
(1) 设计基准:用以确定零件在部件或机器中位置的基准,叫设计基准。
(2) 工艺基准:在零件加工过程中,为满足加工和测量要
求而确定的基准,叫做工艺基准。
3. 按尺寸基准重要性分 (1) 主要基准:确定零件主要尺寸的基准。
边讲授,边演示。
提问:确定零件图合理的表达方案,主要考虑哪两点?
学生阅读书本相关内容,回答问题。
环节活动活动
讲授新课
(2)辅助基准:为方便加工和测量而附加的基准。
(二)标注尺寸的形式
根据图样上尺寸布置的情况,以轴类零件为例,尺寸标注的
形式有三种。
1、链式
如图8-9a所示,轴向尺寸的标注,依次分段注写,无统
一基准。
图8-9 尺寸标注形式
2、坐标式
如图8-9b所示,轴向尺寸的标注,以一边端面为基
准,分层注写。
3、综合式
如图8-9c所示,轴向尺寸的标注,采用链式和坐标
式两种方法标注。
综合式标注尺寸是最常见的一种标注方法。
(三)零件尺寸标注的注意事项
【教师讲授零件尺寸标注的五点注意事项,交叉演示不要
注成封闭尺寸链、便于测量的尺寸注法。
讲授和演示中引入正
误对比,加深印象。
】
(四)零件上常见结构的尺寸标注
【教师讲授教材P.177表8-1零件上常见结构的尺寸标注,
交叉演示零件上常见结构的尺寸标注。
】
教师讲授
零件尺寸
标注的五
点注意事
项,交叉演
示不要注
成封闭尺
寸链、便于
测量的尺
寸注法。
讲授和演
示中引入
正误对比,
加深印象。
学生认真
听,做好笔
记。
