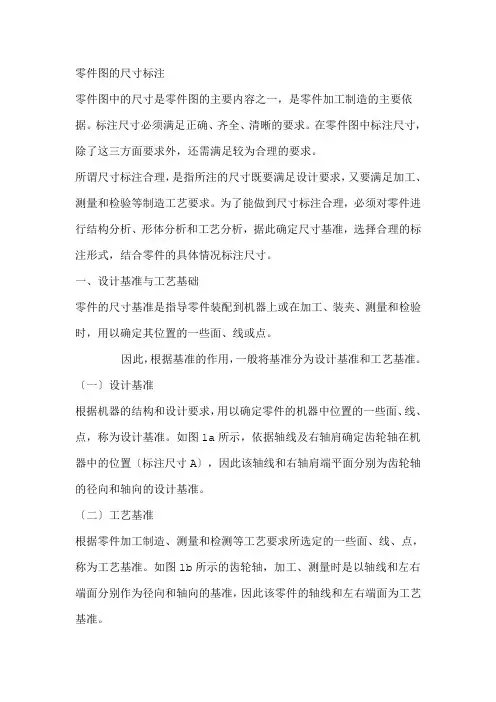

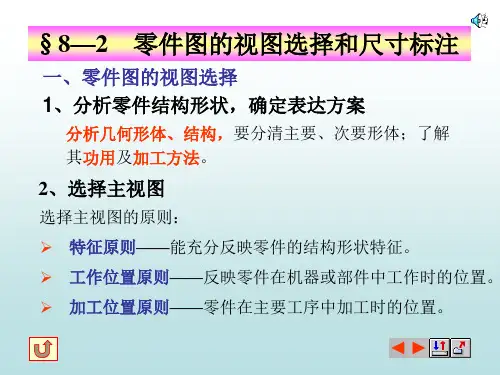

零件图的尺寸标注零件图中的尺寸是零件图的主要内容之一,是零件加工制造的主要依据。
标注尺寸必须满足正确、齐全、清晰的要求。
在零件图中标注尺寸,除了这三方面要求外,还需满足较为合理的要求。
所谓尺寸标注合理,是指所注的尺寸既要满足设计要求,又要满足加工、测量和检验等制造工艺要求。
为了能做到尺寸标注合理,必须对零件进行结构分析、形体分析和工艺分析,据此确定尺寸基准,选择合理的标注形式,结合零件的具体情况标注尺寸。
一、设计基准与工艺基础零件的尺寸基准是指导零件装配到机器上或在加工、装夹、测量和检验时,用以确定其位置的一些面、线或点。
因此,根据基准的作用,一般将基准分为设计基准和工艺基准。
〔一〕设计基准根据机器的结构和设计要求,用以确定零件的机器中位置的一些面、线、点,称为设计基准。
如图1a所示,依据轴线及右轴肩确定齿轮轴在机器中的位置〔标注尺寸A〕,因此该轴线和右轴肩端平面分别为齿轮轴的径向和轴向的设计基准。
〔二〕工艺基准根据零件加工制造、测量和检测等工艺要求所选定的一些面、线、点,称为工艺基准。
如图1b所示的齿轮轴,加工、测量时是以轴线和左右端面分别作为径向和轴向的基准,因此该零件的轴线和左右端面为工艺基准。
〔三〕基准的选择任何一个零件都有长、宽、高三个方向〔或轴向、径向两方向〕的尺寸,每个尺寸都有基准,因此每个方向至少要有一个基准。
同一方向上有多个基准时,其中必定有一个基准是主要的,称为主要基准;其余的其基准则为辅助基准。
主要基准与辅助基准之间应有尺寸联系。
主要基准应为设计基准,同时也为工艺基准;辅助基准可为设计基准或工艺基准。
从设计基准出发标注尺寸,能反映设计要求,保证零件在机器中的工作性能;从工艺基准出发标注尺寸,能把尺寸标注与零件加工制造联系起来,保证工艺要求,方便加工和测量。
因此,标注尺寸时应尽可能将设计基准与工艺基准统一起来,如上例齿轮轴的轴线既是径向设计基准,也是径向工艺基准,即工艺基准与设计基准是重合的,称之为“基准生命原则”。
一文看懂机械图纸中的尺寸标注Last revision on 21 December 2020出入加工现场,各种繁杂的加工工序图纸,你是否都看得懂为客户设计加工方案,有木有因为尺寸的标注产生疑问这次给大家带来不一样的经典——机械设计中尺寸标注类知识!再也不用担心看不懂图纸啦!1、常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。
盲孔螺纹孔沉孔锪平孔倒角2、零件上的机械加工结构退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。
车削外圆时的退刀槽,其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。
磨削外圆或磨削外圆和端面时的砂轮越程槽。
钻孔结构用钻头钻出的盲孔,在底部有一个120°的锥角,钻孔深度指的是圆柱部分的深度,不包括锥坑。
在阶梯形钻孔的过渡处,也存在锥角120°圆台,其画法及尺寸注法。
用钻头钻孔时,要求钻头轴线尽量垂直于被钻孔的端面,以保证钻孔准确和避免钻头折断。
三种钻孔端面的正确结构。
凸台和凹坑零件上与其他零件的接触面,一般都要加工。
为了减少加工面积,并保证零件表面之间有良好的接触,常常在铸件上设计出凸台,凹坑。
螺栓连接的支撑面凸台或支撑面凹坑的形式;为了减少加工面积,而做成凹槽结构。
3、常见零件结构轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11(见A-A断面)等。
这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。
