ZW1(DW45)系列智能型万能式断路器

一、RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称说明概述RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

智能型万能式断路器框架开关适于重合闸操作并有极高的操作可靠性与使用寿命。

智能型万能式断路器框架开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

智能型万能式断路器框架开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

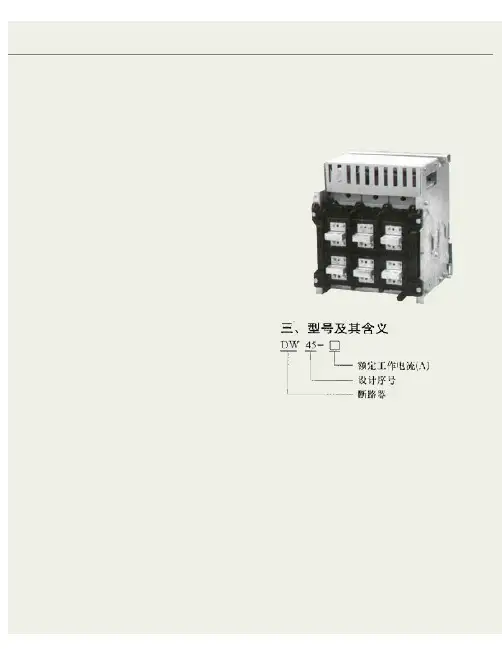

智能型万能式断路器框架开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用二、智能型万能式断路器框架开关含义动静触头允许磨损累计厚度mm 3四、智能型万能式断路器框架开关选型用户可根据被保护对象选用不同型号的智能型万能式断路器框架开关，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《智能型万能式断路器框架开关RMW1、DW45-2000／3P 抽屉式800A》五、智能型万能式断路器框架开关使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在智能型万能式断路器框架开关端子间的工频电压不超过智能型万能式断路器框架开关的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.智能型万能式断路器框架开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

智能型万能式断路器框架开关是变电站被保护设备免遭雷电冲击波袭击的设备。

智能型万能式断路器框架开关测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

DCW1(DW45)-2500A智能型万能式断路器说明书
DW45系列智能型万能式断路器（以下简称断路器），适用于交流50Hz，额定电压至690V，额定电流400A~4000A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，故障判断准确，选择性好，灵敏度高，能提高供电可靠性，避免不必要的停电。

同时也可带有通讯接口，可实现远距离四遥，以满足控制中心和自动化系统的要求。

该断路器具有隔离器功能。

断路器符合GB14048.2-2001《低压开关设备和控制设备.低压断路器》和IEC600947-2《低压开关设备和控制设备第二部分；低压断路器》等标准。

2、用途
主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。

具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。

乐清市豫川电器有限公司：。

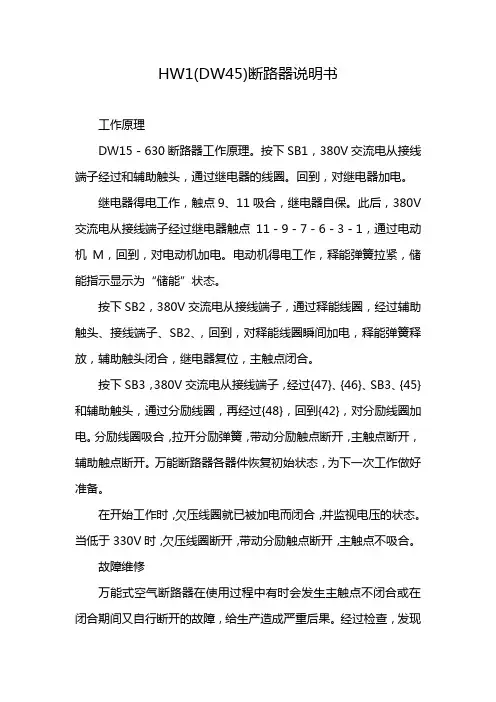

HW1(DW45)断路器说明书工作原理DW15－630断路器工作原理。

按下SB1，380V交流电从接线端子经过和辅助触头，通过继电器的线圈。

回到，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V 交流电从接线端子经过继电器触点11－9－7－6－3－1，通过电动机M，回到，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子，通过释能线圈，经过辅助触头、接线端子、SB2、，回到，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

(2)由于长期使用，造成分励弹簧变形，拉力减小，无法使分励触点回复原位，引起万能断路器的下一次无法吸合。

(3)由于继电器长期处于高电压之下，造成触点表面氧化，接触电阻变大，触点无法正常接通工作。

(4)由于电机中的定子、转子错位，互相摩擦，产生大量热量，引起电机转速不稳，甚至停转，造成万能断路器不能正常工作。

为了解决释能线圈过早老化的问题，做了如下改进：将原来的0.31mm的漆包线换成0.29mm的，匝数不变，仍为2130匝，线圈阻值由81Ω提高到86Ω，通过的电流由4.7A下降到4.4A，但试运行一段时间，发现线圈还烫手；又将漆包线换成0.19mm的，匝数不变，仍为2130匝，线圈阻值提高到132Ω，通过的电流下降到2.9A，但电磁铁不吸合；换成0.25mm的，匝数不变，仍为2130匝，线圈阻值提高到100Ω，通过的电流下降到3.8A，线圈不烫手，而且又满足使电磁铁吸合的要求。

一、RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称说明概述RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

智能型万能式断路器框架开关适于重合闸操作并有极高的操作可靠性与使用寿命。

智能型万能式断路器框架开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

智能型万能式断路器框架开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

智能型万能式断路器框架开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用二、智能型万能式断路器框架开关含义动静触头允许磨损累计厚度mm 3四、智能型万能式断路器框架开关选型用户可根据被保护对象选用不同型号的智能型万能式断路器框架开关，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《智能型万能式断路器框架开关RMW1、DW45-2000／3P 抽屉式800A》五、智能型万能式断路器框架开关使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在智能型万能式断路器框架开关端子间的工频电压不超过智能型万能式断路器框架开关的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.智能型万能式断路器框架开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

智能型万能式断路器框架开关是变电站被保护设备免遭雷电冲击波袭击的设备。

智能型万能式断路器框架开关测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

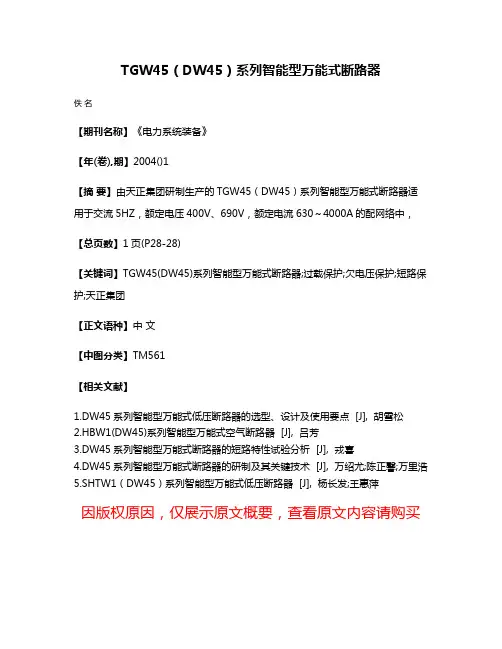

TGW45（DW45）系列智能型万能式断路器
佚名
【期刊名称】《电力系统装备》
【年(卷),期】2004()1
【摘要】由天正集团研制生产的TGW45（DW45）系列智能型万能式断路器适用于交流5HZ，额定电压400V、690V，额定电流630～4000A的配网络中，【总页数】1页(P28-28)
【关键词】TGW45(DW45)系列智能型万能式断路器;过载保护;欠电压保护;短路保护;天正集团
【正文语种】中文
【中图分类】TM561
【相关文献】
1.DW45系列智能型万能式低压断路器的选型、设计及使用要点 [J], 胡雪松
2.HBW1(DW45)系列智能型万能式空气断路器 [J], 吕芳
3.DW45系列智能型万能式断路器的短路特性试验分析 [J], 戎喜
4.DW45系列智能型万能式断路器的研制及其关键技术 [J], 万绍尤;陈正馨;万里浩
5.SHTW1（DW45）系列智能型万能式低压断路器 [J], 杨长发;王惠萍
因版权原因，仅展示原文概要，查看原文内容请购买。

RMW1简介结构图技术数据与性能智能型脱扣器时间/电流特性曲线二次接线图附件及功能外形及安装尺寸订货格式RMW1-2RMW1-3RMW1-4 RMW1-6 RMW1-12 RMW1-14RMW1-21RMW1-25RMW1-31目 录用途RMW1(DW45)智能型万能式断路器是我厂九十年代开发的产品，额定电压为交流50Hz，690V，额定电流630~6300A，用于配电网络中分配电能和保护线路、电源及用电设备免受过载、短路、接地故障的危害，具有较高精度的选择性保护，提高了供电可靠性。

特点结构紧凑通断能力高无飞弧距离、较高安全性智能型过电流脱扣保护，附有通信接口，可与计算机集群控制电流表、电压表显示功能可以上或下进线联接标准符合GB 14048.2 IEC60947-2型式安装方式：固定式、抽屉式接线方式：水平接线、L型垂直接线、十字垂直接线、水平加长接线极数：三极、四极操作方式：手动储能操作、电动机储能操作脱扣器种类：智能型脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器注：本产品允许下进线正常工作条件符合GB 14048.1 IEC60947-1注：当安装地点在海拔2000m以上时，必须降容使用。

参见样本RMW2-26页“高海拔降容参照修正表”的相关内容。

1、二次回路接线柱2、抽架3、故障跳闸指示/复位按钮4、“分闸”锁定5、储能手柄6、合闸按钮(I)7、分闸按钮(O)8、储能指示9、主触头位置指示10、智能型脱扣器11、摇柄及其存放处12、“连接”、“试验”和“分离”位置指示13、摇柄插入位置14、“连接”、“分离”和“试验”位置锁定的挂锁装置15、“连接”、“分离”和“试验”位置的锁定装置bse3 (基本型)过流保护的整定bse4 (多功能型) 接地故障保护的整定bse5 (全功能型)负荷监控的整定注：使用bse 3基本型脱扣器，选用长延时、短路瞬时二段保护，短路瞬时整定电流Ir3为（3-10）In.使用bse 3基本型脱操器，选用长延时、短延时、短路瞬时三段保护，短路瞬时整定电流Ir3为（10-20）In.长延时保护热记忆指断路器过载后脱扣器具有热记忆功能，在规定时间内再次发生上述故障时，脱扣器延时时间变短，如脱扣器超过规定时间或断电、热记忆自动清零。

DW45系列智能型万能式断路器一、适用范围NA1（DW45） 系列智能型万能式断路器适用交流50Hz，额定电压380V、660V，额定电流为630A-2000A的载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作精确，避免不必要的停电，提高供电可靠性。

二、智能型功能a.具有过载长延时反时限，短延时反时限，短延时定时限，瞬动各种功能，可由用户自行设定，组成所需的保护特性；b.单相接地保护性能；c.显示功能：整定电流Ir显示，动作电流显示；d.电流表功能：检测主回路电流；e.报警功能：过载报警；f.自检功能：过热保护，触头当量磨损，微机自诊断；g.试验功能：试验脱扣器的动作特性。

四、主要技术参数1.断路器的额定电流见表1。

表1壳架等级额定电流1mm额定电流In2000630、800、1000、1250、1600、20002.断路器的额定短路分断能力及短时耐受电流见表2表2壳架等级额定电流Inm种类380V660V备 注2000A 额定极限路分断能力Icu(kA)8050380V时 CO2=0.2F660V时CO2 F=0.25额定运行短路分断能力Ics(kA)5030额定短时耐受电流1cw(kA)5020Is,延时0.4s3.智能型脱扣器的保护性能。

过电流脱扣器保护特性(1)脱扣器的整定值I/In及误差见表3表3长延时短延时瞬时按地故障Ir1误差Ir2误差Ir3误差Ir误差0.4-1(最小400A）±10%0.4-15±10% 1.0-50KA±15%(0.2-0.8)(最大1200A，最小200A）±10%注：当同时具有三段保护时，整定值不能交叉。

长延时Ir1最小可为160A，用户应订货时说时。

（2）长延时过电流保护反时限动作特性见表4表4长延时短延时>2h不动>1h动作整定时间（S）153060120240480动作时间（S）8.416.933.767.5135270（3）短延时过电流保护动作特性本脱扣器的保护器特性在低倍数电流时为反限，其FT=（8Ir)2ta,ta,为一般延时设计时间，当过流>8Ir1时，应自动转换为定时限特性，其定时限特性见表5。

一、RMW1、DW45-2000／3P 抽屉式1000A智能型万能式断路器框架开关称说明概
述
RMW1、DW45-2000／3P 抽屉式1000A智能型万能式断路器框架开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

智能型万能式断路器框架开关适于重合闸操作并有极高的操作可靠性与使用寿命。

智能型万能式断路器框架开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

智能型万能式断路器框架开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

智能型万能式断路器框架开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
合闸时间s ≤0.1
各相主回路电阻uΩ≤50
动静触头允许磨损累计厚度mm 3
四、智能型万能式断路器框架开关选型
用户可根据被保护对象选用不同型号的智能型万能式断路器框架开关，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《智能型万能式断路器框架开关RMW1、DW45-2000／3P 抽屉式1000A》
五、智能型万能式断路器框架开关使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在智能型万能式断路器框架开关端子间的工频电压不超过智能型万能式断路器框架开关的持续运行电压；。

一、产品适用范围XT50-M 型智能控制器(以下称控制器)是DW50系列智能型万能式低压断路器(以下称断路器)的核心部件。

它通过键盘操作和液晶显示代替了目前市面上普遍通过编程器与控制器连接来实现特殊功能选择和参数设定。

它采用高档MCU(单片微处理器)实时采样断路器的电流信号、电压信号、和各种辅助信号。

当控制器采样到主回路电流符合设定的断路器保护条件时，选择性的发出脱扣信号，控制断路器分断故障回路，使得该断路器受控下的线路设备免受过载、短路、接地等故障的危害，提高用电的可靠性。

该控制器具有过载长延时反时限、中性极长延时反时限、短路短延时定时限或反时限＋定时限，短路瞬时、接地故障定时限或反时限＋定时限、电流不平衡等多段保护功能，用户可选择性地实现四段保护功能。

并具有电流表、电压表、MCR 及越限跳闸、热记忆、过载报警与记忆、历史故障查询、故障时的电流、液晶显示，人机界面友好，性能稳定可靠。

该产品通过了国家级低压电器产品型式试验和EMC 检测，符合GB/T 14048.2－2001标准和GB/T 17626系列电磁兼容标准。

每台产品均经过严格的特性测试、高温带电老化、介电试验等出厂检测，确保产品的可靠性和安全性。

二、产品型号、功能及规格2.1 产品型号说明2.2功能介绍2.2.1基本功能过电流保护（长延时、短延时、瞬时、接地、中性极）、电流不平衡保护、三种特性曲线可选、电流液晶显示、CPU 温度显示功能、试验功能、报警功能、自诊断功能、历史故障记忆与检查功能、热记忆、脱扣记忆等、MCR 及越限跳闸功能。

2.3 规格等级XT50-M 型智能控制器的电流规格等级有： I 框：200A ,315A . II 框：400A ,630A III 框：800A ,1000A .三、控制器主要技术性能企业代号智能控制器DW45型断路器标准型(液晶显示）X T 5 0 - M3.1术语、符号Inm：断路器壳架等级额定电流In：与断路器配套使用的控制器额定电流I：主回路运行电流Ir：长延时整定电流阀值Isd：短延时整定电流阀值Ii：瞬时整定电流阀值δ：不平衡整定阀值Ig：接地故障整定电流阀值Tr：长延时动作时间整定值(1.5Ir条件下)Tsd：短延时动作时间整定值Tg：接地故障动作时间整定值Tδ：不平衡率动作时间整定值3.2功能简述过载长延时反时限保护，短路短延时定时限或反时限＋定时限保护，短路瞬时保护，接地故障定时限或反时限＋定时限保护，中性极反时限保护，电流不平衡保护，接通分断功能MCR保护。

智能型万能式低压断路器主要技术性能本文以DW45系列为例介绍智能型万能式低压断路器主要技术性能断路器的技术性能根据智能控制器的型式不同有多种类型，智能控制器按智能化功能分为L型，M型和H型3种。

L型智能控制器采用编码开关整定。

根据基本保护功能的不同有3种型式，L2型为长延时+瞬时二段保护。

L3型为长延时+短延时+瞬时三段保护。

L4型为长延时+短延时+瞬时+接地漏电四段保护。

L型控制器适用于一般配电网络，用户可按需要选用。

M型智能控制器采用数码显示和按钮整定方式，除具有L型基本功能外，还具有负载监控保护、电流、电压显示、各种参数整定、试验、报警、故障检查等。

保护特性域值较宽，辅助功能较全，是一种多功能型控制器，可适用于大部分要求较高的配电网络使用。

H型智能控制器具有M型的所有功能，此外，该控制器可以通过网卡或接口转换器对断路器实行遥控、遥调、遥测、遥讯操作，适用于网络系统，通过上位机可集中监察和控制，实现对配电系统的自动化管理。

下面就用于配电及电动机保护带M型智能控制器的断路器有关性能作简要说明。

长延时保护特性长延时整定电流，用户可以根据电网负荷大小任意设置。

设定范围0.4~1.0In，级差为2% 。

长延时反时限动作特性T=（1.5Ir1/I）2 t LT—脱扣时间；Ir1—长延时设定电流；过载电流；t L—长延时设定时间。

t L 是智能控制器在1.5Ir1时的脱扣时间，其设定值为15、30、60、120、240、480s共6档，用户可根据被保护设备的实际负荷进行设定，以达到最佳过载保护状态。

短延时保护特性短延时特性为定时限+反时限短延时电流设定范围为0.4~15In，短延时时间设定为0.1、0.2、0.3、0.4s四档短延时电流大于等于8Ir1时，定时限动作。

小于8Ir1时，反时限动作，动作时间为：T=（8Ir1/ I）2 t sT—短时脱扣时间；Ts—短延时设定时间；Ir1—长延时设定电流；短延时电流。

智能断路器智能断路器,万能断路器,智能断路器功能智能断路器机构位于断路器正面。

机构采用五连杆的自由脱扣器机构，并设计成贮能形式。

智能断路器在使用过程中，机构总是处于预贮能位置，只要断路器一接到合闸命令，断路器就能立即瞬时闭合。

预贮能的释放按钮或合闸电磁铁来完成。

电动传动机构自成一体，贮能轴与主轴之间通过凹凸形楔口活动联结，装拆方便。

智能断路器作用：智能断路器用于控制和保护低压配电网络。

智能断路器一般安装在低压配电DW45万能式断路器柜中作主开关起总保护作用。

DW45万能式断路器其技术性能已达到了国际上同类型产品的先进水平。

智能断路器特性：交流额定电流630~5000A;短路分断能力80KA~120KA（有效值）；额定工作电压AC690V及以下；DW45万能式断路器具有3极和4极；智能断路器选型：智能型万能式断路器用作电气设备或线路保护时，用户选型时主要有以下4点考虑：（1 ）选用断路器的额定电流大于或等于线路或电气设备的额定电流；（2）选用断路器的额定短路分断能力（电流）大于或等于线路的预期（最大）短路电流；（3）选用断路器的保护功能相对完善全面，能满足其工作场合的要求；（4）选用断路器的外形尺寸相对较小，节省空间，智能断路器便于在同一柜内可安装多台断路器。

智能断路器分类：低压断路器，从结构、用途和所具备的功能来分，智能断路器主要有万能式（又称框架式）和塑料外壳式两大类。

还有一些特殊用途的断路器，如真空断路器等。

智能断路器工作原理智能断路器是用微电子、计算机技术和新型传感器建立新的断路器二次系统。

其主要特点是由电力电子技术、数字化控制装置组成执行单元，代替常规机械结构的辅助开关和辅助继电器。

新型传感器与数字化控制装置相配合，独立采集运行数据，可检测设备缺陷和故障，在缺陷变为故障前发出报警信号，以便采取措施避免事故发生。

智能断路器实现电子操动，变机械储能为电谷储能，变机械传动为变频器经电机直接驱动，机械系统 可靠性提高。

一、产品适用范围XT50-M 型智能控制器(以下称控制器)是DW50系列智能型万能式低压断路器(以下称断路器)的核心部件。

它通过键盘操作和液晶显示代替了目前市面上普遍通过编程器与控制器连接来实现特殊功能选择和参数设定。

它采用高档MCU(单片微处理器)实时采样断路器的电流信号、电压信号、和各种辅助信号。

当控制器采样到主回路电流符合设定的断路器保护条件时，选择性的发出脱扣信号，控制断路器分断故障回路，使得该断路器受控下的线路设备免受过载、短路、接地等故障的危害，提高用电的可靠性。

该控制器具有过载长延时反时限、中性极长延时反时限、短路短延时定时限或反时限＋定时限，短路瞬时、接地故障定时限或反时限＋定时限、电流不平衡等多段保护功能，用户可选择性地实现四段保护功能。

并具有电流表、电压表、MCR 及越限跳闸、热记忆、过载报警与记忆、历史故障查询、故障时的电流、液晶显示，人机界面友好，性能稳定可靠。

该产品通过了国家级低压电器产品型式试验和EMC 检测，符合GB/T 14048.2－2001标准和GB/T 17626系列电磁兼容标准。

每台产品均经过严格的特性测试、高温带电老化、介电试验等出厂检测，确保产品的可靠性和安全性。

二、产品型号、功能及规格2.1 产品型号说明2.2功能介绍2.2.1基本功能过电流保护（长延时、短延时、瞬时、接地、中性极）、电流不平衡保护、三种特性曲线可选、电流液晶显示、CPU 温度显示功能、试验功能、报警功能、自诊断功能、历史故障记忆与检查功能、热记忆、脱扣记忆等、MCR 及越限跳闸功能。

2.3 规格等级XT50-M 型智能控制器的电流规格等级有： I 框：200A ,315A . II 框：400A ,630A III 框：800A ,1000A .三、控制器主要技术性能企业代号智能控制器DW45型断路器标准型(液晶显示）X T 5 0 - M3.1术语、符号Inm：断路器壳架等级额定电流In：与断路器配套使用的控制器额定电流I：主回路运行电流Ir：长延时整定电流阀值Isd：短延时整定电流阀值Ii：瞬时整定电流阀值δ：不平衡整定阀值Ig：接地故障整定电流阀值Tr：长延时动作时间整定值(1.5Ir条件下)Tsd：短延时动作时间整定值Tg：接地故障动作时间整定值Tδ：不平衡率动作时间整定值3.2功能简述过载长延时反时限保护，短路短延时定时限或反时限＋定时限保护，短路瞬时保护，接地故障定时限或反时限＋定时限保护，中性极反时限保护，电流不平衡保护，接通分断功能MCR保护。
