HSLW1智能型万能断路器适用范围HSLW1系列智能型万能式低压断路器（以下简称断路器），适用于交流50Hz，额定电压至660V（690V）及以下，额定电流400A-6300A的配电网络中，用来分配电能和保护线路及电源免受过载、欠电压、短路、单相接地等故障的危害。

同时带有开放式通讯接口。

可进行四遥，以满足集制中心和自动化系统的要求。

该断路器不带智能控制器及传感器，可做隔离器用。

断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC947-2《低压开关设备和控制设备断路器》等标准。

产品分类分类1、按安装方式分：a、固定式；b、抽屉式；2、按极数分；a、三极；b、四极；3、按操作方式分：a、电动操作；b、手动操作（检修维护用）。

■脱扣器种类智能型过电流控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。

■智能型过电流控制器性能：1、智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）2、具有过载长延时反时限、短延时反时限、定时限、瞬时功能。

可由用户自行设定组成所需要的保护特性；3、单相接地保护功能；4、显示功能：整电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；5、报警功能：过载报警；6、自检功能：过热自检、微机自诊断；7、试验功能：试验控制器的工作特性。

断路器结构简介固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。

抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。

断路器为立体布置形式，具有结构紧凑、体积小的特点。

触头系统封闭在绝缘底板内，其每相触头形成一个小室。

而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立单元，便于维护检修。

抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉内导轨上进出。

抽屉式断路器有三个工作位置：“连接”、“试验”、“分离”位置，位置变更通过手柄的旋转实现，三个位置的指示通过抽屉座底横梁上的指示针显示。

智能型万能式断路器常见故障及排除方法摘要：现代生活中已经离不开电和电器的使用，那么电的安全使用就变成了我们生活学习中最重要的安全保障之一。

在电路发生故障、短路等电流超过额定电流现象的时候，智能型万能式断路器会自动断开电路，对电路完成分断的作用。

这样既能保护电器不被强大电流损坏也可以有效的预防因电路问题导致的火灾等灾害。

所以，智能型万能式断路器对于用电单位的日常保护作用是十分重要的。

但同时，我们也要清楚，日常使用中会出现各种各样的故障导致没有办法在异常状态下完成对电路的分断。

关键词：智能型万能式断路器；常见故障；处理措施智能型万能式断路器对于日常用电安全有着重要的保障作用。

用来分配电能和保护线路及电源设备免受过载、欠压、短路、接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性、安全性。

1、断路器机械检修的重要性断路器机械检修的主要原理是通过相关的检修装置来切断相关的故障电路，从而保护相关电力人员和电力高压断路器的安全，因此断路器机械检修技术对于保护相关人员的安全具有重要的意义。

随着我国电力技术的不断发展，断路器机械检修技术方面也取得了很大的发展。

电力工程师在电力工程项目中常使用的断路器机械检修装置主要是两种类型：第一种是电流动作保护器，第二种是电源动作保护器，同时在保护方式上也可分为直接保护和间接保护两种方式：直接保护是通过覆盖的技术直接来保护电路，而间接保护采用的是通过隔离的措施来进行相关电路的保护。

断路器机械检修对于保护电力系统人员安全和电力高压断路器具有重要的意义，能够有效降低电力事故的破坏范围，有效降低企业的经济损失，同时也能够最大程度保障电力系统的安全性。

2、智能型万能式断路器的常见故障2.1智能型万能式断路器出现无法闭合和分断的故障智能型万能式断路器出现无法闭合分断故障的原因有很多，首先可能是因为储能弹簧的原因，如果储能弹簧出现了变形变小或者断裂的故障，那么万能式断路器可能就会出现无法闭合的故障。

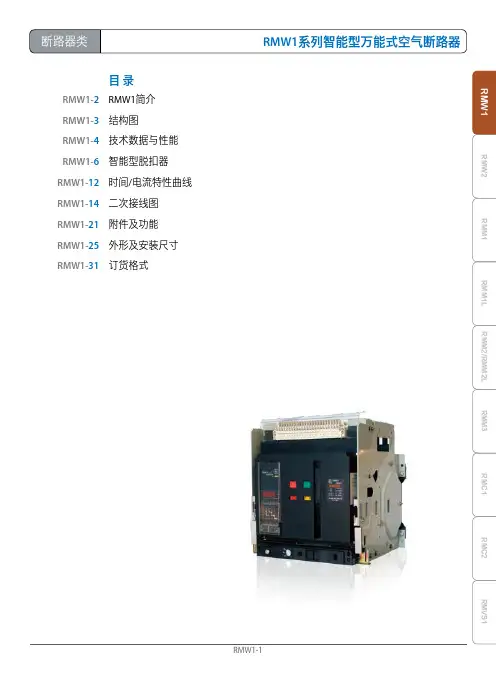

RMW1简介结构图技术数据与性能智能型脱扣器时间/电流特性曲线二次接线图附件及功能外形及安装尺寸订货格式RMW1-2RMW1-3RMW1-4 RMW1-6 RMW1-12 RMW1-14RMW1-21RMW1-25RMW1-31目 录用途RMW1(DW45)智能型万能式断路器是我厂九十年代开发的产品，额定电压为交流50Hz，690V，额定电流630~6300A，用于配电网络中分配电能和保护线路、电源及用电设备免受过载、短路、接地故障的危害，具有较高精度的选择性保护，提高了供电可靠性。

特点结构紧凑通断能力高无飞弧距离、较高安全性智能型过电流脱扣保护，附有通信接口，可与计算机集群控制电流表、电压表显示功能可以上或下进线联接标准符合GB 14048.2 IEC60947-2型式安装方式：固定式、抽屉式接线方式：水平接线、L型垂直接线、十字垂直接线、水平加长接线极数：三极、四极操作方式：手动储能操作、电动机储能操作脱扣器种类：智能型脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器注：本产品允许下进线正常工作条件符合GB 14048.1 IEC60947-1注：当安装地点在海拔2000m以上时，必须降容使用。

参见样本RMW2-26页“高海拔降容参照修正表”的相关内容。

1、二次回路接线柱2、抽架3、故障跳闸指示/复位按钮4、“分闸”锁定5、储能手柄6、合闸按钮(I)7、分闸按钮(O)8、储能指示9、主触头位置指示10、智能型脱扣器11、摇柄及其存放处12、“连接”、“试验”和“分离”位置指示13、摇柄插入位置14、“连接”、“分离”和“试验”位置锁定的挂锁装置15、“连接”、“分离”和“试验”位置的锁定装置bse3 (基本型)过流保护的整定bse4 (多功能型) 接地故障保护的整定bse5 (全功能型)负荷监控的整定注：使用bse 3基本型脱扣器，选用长延时、短路瞬时二段保护，短路瞬时整定电流Ir3为（3-10）In.使用bse 3基本型脱操器，选用长延时、短延时、短路瞬时三段保护，短路瞬时整定电流Ir3为（10-20）In.长延时保护热记忆指断路器过载后脱扣器具有热记忆功能，在规定时间内再次发生上述故障时，脱扣器延时时间变短，如脱扣器超过规定时间或断电、热记忆自动清零。

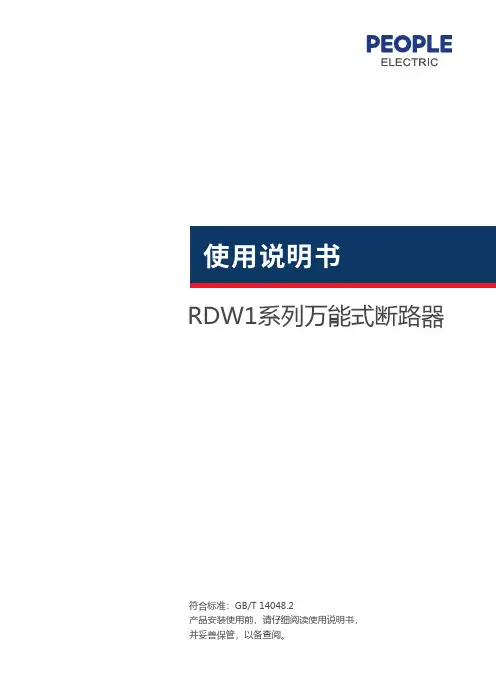

R DW1系列万能式断路器符合标准：GB/T 14048.21 用途及使用范围RDW1系列智能型万能式低压断路器(以下简称断路器)， 适用于交流50Hz，额定工作电压400V或690V，额定电流200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。

断路器具有智能化保护功能，选择性保护精确， 能提高供电可靠性， 避免不必要的停电。

同时带有开放式通讯接口，可实现四遥功能， 以满足控制中心和自动化系统的要求。

该断路器不带智能控制器及互感器时可作隔离器用。

产品符合:GB/T14048.2 IEC 60947-2 标准。

2 型号含义及分类2.1型号含义RD W 1 -□ □/□断路器极数(三极无标记，四极用“4”表示)控制器类型断路器壳架等级额定电流设计序号万能式断路器企业产品型号(人民电器集团有限公司)2.2 分类2.2.1 按安装方式分a)固定式b)抽屉式2.2.2 按极数分a)三极b)四极2.2.3 按操作方式分a)电动操作b)手动操作（检修、维护用）2.3 脱扣器种类智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。

2.4 智能控制器功能智能控制器分：H型(通讯型)、M型(智能型)、L型(基本型)； 基本型功能包括： 过载长延时保护、短路短延时保护、瞬时保护、接地故障保护、故障记录、脱扣试验、自诊断、电流测量、数码显示等功能； 智能型功能包括： 基本型功能＋MCR及HSISC保护、负载监控、热记忆、触头磨损、电流不平衡保护、故障记忆、编程接口、电压测量、LCD显示等功能； 通讯型功能包括：智能型功能＋通讯功能。

说明：用户根据实际使用需要可订制其它功能，请与制造厂协商。

环境温度℃40029006308001000250050006300125016003600In(A)In(A)2000/20004000/40003200/32004000/32003200/20006300/400040029006308001000250050006300125016003600200040003200320020004000190036002900290020003800180031002500250020003500+4040026006308001000250045005300125016003200+5040023006308001000210040004800125016002900+60续表1环境温度℃+40+50+603 正常工作和安装条件3.1 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h 平均值不超过+35℃；上限值超过+40℃时按表1工作电流使用，当下限值低于-10℃的工作条件，请与制造厂进行协商。

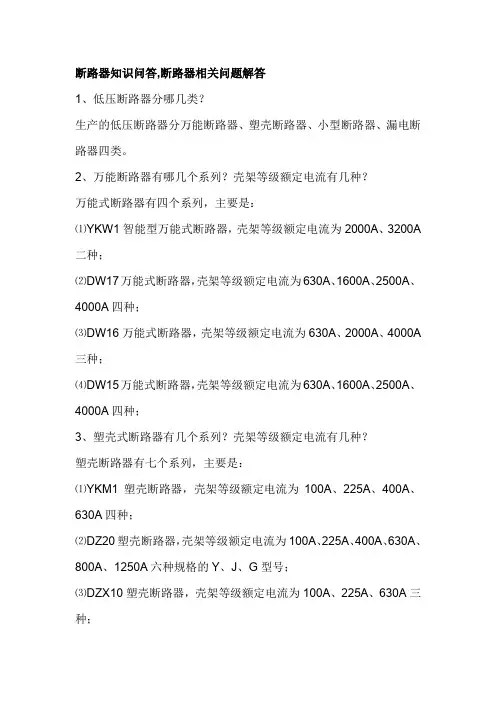

断路器知识问答,断路器相关问题解答1、低压断路器分哪几类？生产的低压断路器分万能断路器、塑壳断路器、小型断路器、漏电断路器四类。

2、万能断路器有哪几个系列？壳架等级额定电流有几种？万能式断路器有四个系列，主要是：⑴YKW1智能型万能式断路器，壳架等级额定电流为2000A、3200A 二种；⑵DW17万能式断路器，壳架等级额定电流为630A、1600A、2500A、4000A四种；⑶DW16万能式断路器，壳架等级额定电流为630A、2000A、4000A 三种；⑷DW15万能式断路器，壳架等级额定电流为630A、1600A、2500A、4000A四种；3、塑壳式断路器有几个系列？壳架等级额定电流有几种？塑壳断路器有七个系列，主要是：⑴YKM1塑壳断路器，壳架等级额定电流为100A、225A、400A、630A四种；⑵DZ20塑壳断路器，壳架等级额定电流为100A、225A、400A、630A、800A、1250A六种规格的Y、J、G型号；⑶DZX10塑壳断路器，壳架等级额定电流为100A、225A、630A三种；⑷H型塑壳断路器，壳架等级额定电流为150A、250A、600A、1200A 四种；⑸DZ12塑壳断路器，壳架等级额定电流为63A、分单级、双级、四级四种；⑹DZ5塑壳断路器，壳架等级额定电流为20A、50A两种；⑺DZ108塑壳断路器，壳架等级额定电流为20A、32A、63A三种。

4、小型断路器有几个系列？分别有哪几种规格？小型断路器有一个系列，主要是：DZ47小型断路器，壳架等级额定电流为63A，分单极、双极、三极、四极四种。

5、漏电断路器有几个系列？分别有哪几种规格？漏电断路器有六个系列，主要是：⑴DZ47LE漏电断路器，壳架等级额定电流为32A，分1P+N、双级、三级、3P+N、四级五种；⑵DZ10LE漏电断路器，壳架等级额定电流为100A、250A、630A 三种；⑶DZ15LE漏电断路器，壳架等级额定电流为40A、100A两种；⑷DZ20LE漏电断路器，壳架等级额定电流为100A、250A、400A 三种；⑸DZ25LE漏电断路器，壳架等级额定电流为100A、200A两种；⑹DZ18漏电断路器，壳架等级额定电流为20A，分单钮和双钮两种。

RMW1（DW45）智能型万能式空气断路器RMW1系列隔离开关2、选Profibus-DP、DeviceNet协议通讯适配器时，需选继电器电源模块。

RMW2智能型万能式空气断路器2、选Profibus-DP、DeviceNet协议通讯适配器时，需选继电器电源模块。

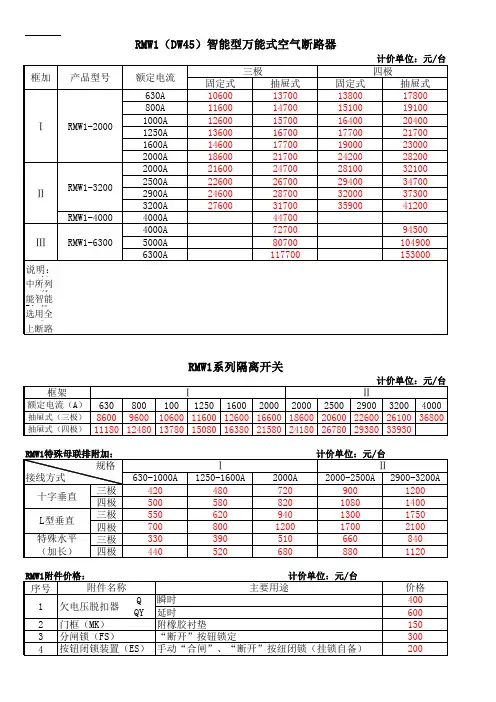

ME系列万能式空气断路器RMM3系列塑料外壳式断路器（三极）RMM3系列塑料外壳式断路器（四极）RMM3系列塑料外壳式断路器（四极N极带保护）RMM3系列塑料外壳式断路器附件RMM2塑料外壳式断路器（三极）RMM2塑料外壳式断路器（四极）RMM2塑料外壳式断路器附件RMM1系列塑料外壳式断路器（三极）RMM1系列塑料外壳式断路器（二极）13 10 3 3 1 10 10 5 5 1 5 1 2 3RMM1系列塑料外壳式断路器（四极）RMC1小型断路器计价单位：元/台塑料外壳断路器附件RMM1L剩余电流保护塑料外壳式断路器RMC2Z-63直流小型断路器 RMC2L-63漏电脱扣器（不含本体）RMC2小型断路器计价单位：元/台RMC1B-32小型断路器（相线+中心线）RMC1BL-32漏电断路器（相线+中心线）2、Modbus通讯模块每台另加500元。

3、以上另加附件价格不下浮。

4、控制电缆线加长价格：50元/米。

双电源自动转换开关计价单位：元/台说明：1、基本型智能型控制器：600元/台，如需电网——油机型（F型）智能控制器每台另加300元。

2、Modbus通讯模块每台另加500元。

3、以上另加附件价格不下浮。

4、控制电缆线加长价格：50元/米。

RMKC切换电容接触器T系列热过载继电器RMVS1-12kV高压真空断路器RMVS1-24kV高压真空断路器RMZB系列微机保护测控装置说明：附加功能和附件价格均不下浮。

串口通讯线1.5mm以上每增加0.5m加价5元。

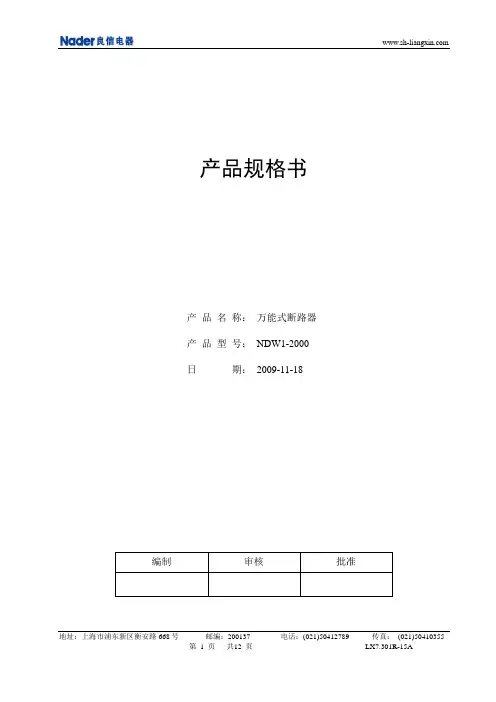

产品规格书产品名称：万能式断路器产品型号：NDW1-2000日期：2009-11-18编制审核批准一、适用范围与用途：NDW1系列万能式断路器产品适用于交流50Hz（或60Hz），额定工作电压400V至690V，额定工作电流400A至6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载，欠电压，短路，单相接地等故障的危害，同时也可以作为隔离开关使用。

具有多种保护功能，高精度的选择性保护，提高供电的可靠性。

二、产品名称：万能式断路器三、产品图片：四、规格型号：ND W 1- 2000□□□□智能控制器类型：3M－基本型；3H－通讯型极数代号：3－三极；4－四极；5－3P＋N额定电流（注1）安装结构：固定式不标C: 抽屉式壳架等级额定电流为2000A设计代号万能式断路器“Nader”牌低压电器注1：额定电流有：400A、630A、800A、1000A、1250A、1600A、2000A。

五、主要技术参数：1.电气特性▲额定绝缘电压Ui：1000V▲额定工作电压Ue：AC 400V、AC690V▲壳架等级额定电流Inm：2000A▲额定极限短路分断电流Icu：AC400V 80KA; AC690V 50KA▲额定运行短路分断电流Ics：AC400V 65KA; AC690V 50KA▲额定短时耐受电流Icw 1s：AC400V 50KA; AC690V 40KA▲辅助触点约定发热电流: 6A2.机电寿命▲免维护：13500次▲有维护：20000次3.正常工作环境▲海拔：≤2000m。

▲环境温度：-10℃~+70℃，24小时的平均值不超过＋35℃。

▲污染等级：3级。

▲防护等级：IP30、IP40(安装在柜体小室内且加装门框)▲使用类别：B类▲在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。

垂直倾斜角不超过5度。

▲大气相对湿度在周围空气温度为＋40℃时，空气的相对湿度不超过50％，在较低的温度可以允许有较高的相对湿度。

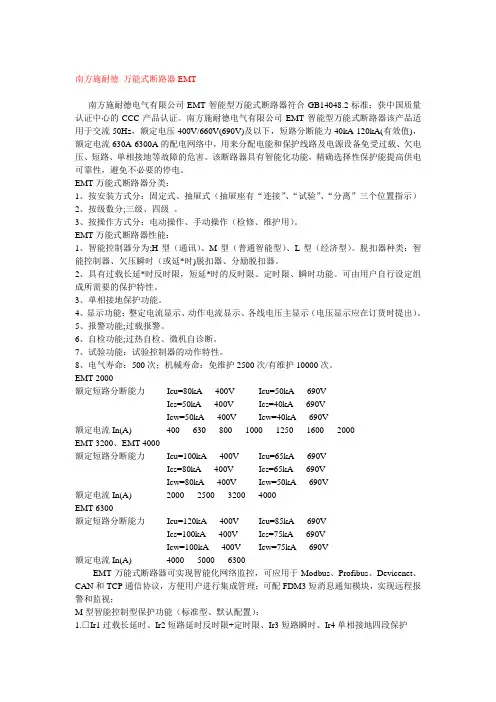

南方施耐德万能式断路器EMT南方施耐德电气有限公司EMT智能型万能式断路器符合GB14048.2标准；获中国质量认证中心的CCC产品认证。

南方施耐德电气有限公司EMT智能型万能式断路器该产品适用于交流50Hz，额定电压400V/660V(690V)及以下，短路分断能力40kA-120kA(有效值)，额定电流630A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。

该断路器具有智能化功能，精确选择性保护能提高供电可靠性，避免不必要的停电。

EMT万能式断路器分类：1、按安装方式分：固定式、抽屉式（抽屉座有“连接”、“试验”、“分离”三个位置指示）2、按级数分;三级、四级。

3、按操作方式分：电动操作、手动操作（检修、维护用）。

EMT万能式断路器性能：1、智能控制器分为;H型（通讯）、M型（普通智能型）、L型（经济型）。

脱扣器种类：智能控制器、欠压瞬时（或延*时)脱扣器、分励脱扣器。

2、具有过载长延*时反时限，短延*时的反时限、定时限、瞬时功能。

可由用户自行设定组成所需要的保护特性。

3、单相接地保护功能。

4、显示功能：整定电流显示、动作电流显示、各线电压主显示（电压显示应在订货时提出）。

5、报警功能;过载报警。

6、自检功能;过热自检、微机自诊断。

7、试验功能：试验控制器的动作特性。

8、电气寿命：500次；机械寿命：免维护2500次/有维护10000次。

EMT-2000额定短路分断能力Icu=80kA 400V Icu=50kA 690VIcs=50kA 400V Ics=40kA 690VIcw=50kA 400V Icw=40kA 690V额定电流In(A) 400 630 800 1000 1250 1600 2000EMT-3200、EMT-4000额定短路分断能力Icu=100kA 400V Icu=65kA 690VIcs=80kA 400V Ics=65kA 690VIcw=80kA 400V Icw=50kA 690V额定电流In(A) 2000 2500 3200 4000EMT-6300额定短路分断能力Icu=120kA 400V Icu=85kA 690VIcs=100kA 400V Ics=75kA 690VIcw=100kA 400V Icw=75kA 690V额定电流In(A) 4000 5000 6300EMT万能式断路器可实现智能化网络监控，可应用于Modbus、Profibus、Devicenet、CAN和TCP通信协议，方便用户进行集成管理；可配FDM3短消息通知模块，实现远程报警和监视；M型智能控制型保护功能（标准型、默认配置）：1.□Ir1过载长延时、Ir2短路延时反时限+定时限、Ir3短路瞬时、Ir4单相接地四段保护2.□Ir1过载长延时、Ir2短路延时定时限、Ir3短路瞬时、Ir4单相接地四段保护1.□Ir1过载长延时、Ir2短路延时定时限、Ir3短路瞬时、Ir4单相接地四段保护2.□Ir1过载长延时、Ir2短路延时反时限+定时限、Ir3短路瞬时、Ir4单相接地四段保护3.□带PROFIBUS-DP通讯协议□带MODEBUS通讯协议辅助功能1.电流表功能2.自诊断功能3.速写功能4.试验功能5.显示功能EMT-2000~6300常规配置说明：1.电动：欠压瞬时脱扣器、分励脱扣器、闭合电磁铁、3组转换触头、电动机、M型智能控制器、主回路水平接线、门框、主回路安装螺栓、M型智能控制器说明书、断路器使用说明书、包装箱、抽屉座（抽屉式断路器）2.手动：欠压瞬时脱扣器、3组转换触头、M型智能控制器、主回路水平接线、门框、主回路安装螺栓、M型智能控制器说明书、断路器使用说明书、包装箱、抽屉座（抽屉式断路器）EMT-2000-6300智能型万能式断路器可选配置（费用另计）：不可调欠压延时脱扣器（1s、3s、5s、7s不可调）、可调欠压延时脱扣器（1s、3s、5s可调）、杠杆联锁（抽屉式）、钢缆联锁、按钮锁、钥匙锁、门联锁、外置互感器式接地保护功能、垂直母线、旋转母线（In ≤3200抽屉式）、3常开3常闭触头、4常开4常闭触头、4组转换触头、5组转换触头、H 型智能控制器、位置信号、计数器、防护罩。
