4＃炉电除尘电源保护跳闸事故分析及处理摘要本文对4＃炉电除尘电源频繁跳闸的事故原因从原理上进行了详细的分析，并提出了具体的解决措施方案，从根本上解决了4＃炉电除尘电源频繁跳闸的故障。
关键词4＃炉电除尘电源跳闸分析处理1 概述我厂4＃炉使用的是上海科城机电环保有限公司EEII133m2型电除尘,共4个电场，在正常运行时根据锅炉负荷情况可具体投用不同的电场，根据电场投用情况和锅炉负荷情况的不同，电除尘电源三相电流的大小也各不相同。
4＃炉电除尘自投运以来其电源频繁发生跳闸事故，严重影响我厂锅炉及脱硫系统的安全稳定运行。

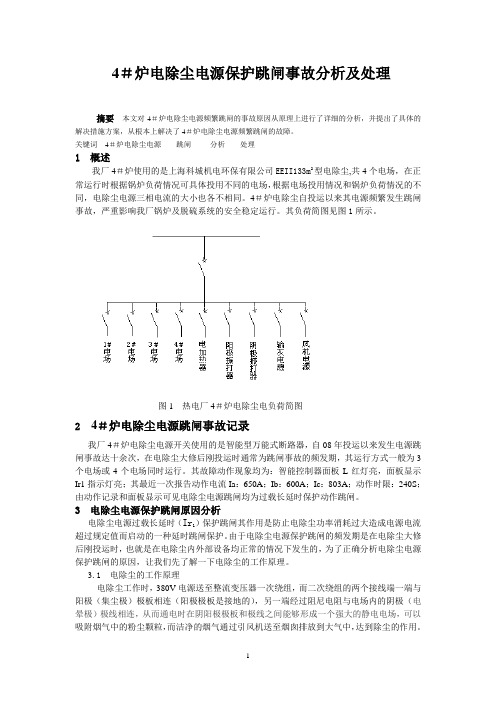

其负荷简图见图1所示。
图1 热电厂4＃炉电除尘电负荷简图24＃炉电除尘电源跳闸事故记录我厂4＃炉电除尘电源开关使用的是智能型万能式断路器，自08年投运以来发生电源跳闸事故达十余次，在电除尘大修后刚投运时通常为跳闸事故的频发期，其运行方式一般为3个电场或4个电场同时运行。
其故障动作现象均为：智能控制器面板L红灯亮，面板显示Ir1指示灯亮；其最近一次报告动作电流Ia：650A；Ib：600A；Ic：803A；动作时限：240S；由动作记录和面板显示可见电除尘电源跳闸均为过载长延时保护动作跳闸。
3 电除尘电源保护跳闸原因分析电除尘电源过载长延时（Ir1）保护跳闸其作用是防止电除尘功率消耗过大造成电源电流超过规定值而启动的一种延时跳闸保护。
由于电除尘电源保护跳闸的频发期是在电除尘大修后刚投运时，也就是在电除尘内外部设备均正常的情况下发生的，为了正确分析电除尘电源保护跳闸的原因，让我们先了解一下电除尘的工作原理。
3.1 电除尘的工作原理电除尘工作时，380V电源送至整流变压器一次绕组，而二次绕组的两个接线端一端与阳极（集尘极）极板相连（阳极极板是接地的），另一端经过阻尼电阻与电场内的阴极（电晕极）极线相连，从而通电时在阴阳极极板和极线之间能够形成一个强大的静电电场，可以吸附烟气中的粉尘颗粒，而洁净的烟气通过引风机送至烟囱排放到大气中，达到除尘的作用。
CW2系列万能式断路器2执行标准IEC60947-1及GB/T14048.1-2000总则IEC60947-2及GB/T14048.2-2001低压断路器IEC60947-4-1及GB/T14048.4-2003 机电式接触器和电动机起动器3正常工作环境和安装条件周围空气温度为-5+40且24h的平均值不超过+35安装地点的海拔不超过2000m空气相对湿度在最高温度为+40时不超过50在较低温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25该月的月平均最大相对湿度不超过90并考虑因温度变化发生在产品表面的凝露污染等级为3级断路器主电路及欠电压脱扣线圈电源变压器初级线圈的安装类别为其余辅助电路控制电路安装类别为断路器安装的垂直倾斜度不超过5断路器应安装在无爆炸危险和无导电尘埃无足以腐蚀金属和破坏绝缘的地方断路器安装在柜体小室内且加装门框防护等级达IP404产品特点高性能小体积CW2系列断路器具有16002000250040006300五只壳架CW2-1600断路器宽度尺寸仅为248mm Ics=Icu高达50kA适用于400mm的柜体中间新开发的CW2-2500断路器尺寸等同于CW2-2000宽度仅为347mm Ics=Icu高达85kA短时耐受达到65kA CW2-4000CW2-6300满足了大容量小型化的要求为用户节省空间和成本更高分断和短时耐受能力CW2系列断路器全系列运行短路分断能力Ics100Icu极限短路分断能力额定运行短路分断能力达120kA最大短时耐受电流更高达Icw100kA可以从容面对各种保护场合优异的升级换代性能CW2-2000断路器可直接替换原来CW1-2000断路器无需改变母排和柜门的开孔尺寸简便安装节约成本CW2系列断路器具有更简单的安装方式可以简便实现水平垂直连接也可以混合连接先进可靠的安全性能CW2系列断路器具有可靠的抽屉座三位置锁定和自动解锁装置安全确认连接试验分离三个位置清晰的合闸准备就绪指示确保安全操作可靠运行具有IP30防护等级的二次端子安全防护更可靠更完善的保护更完善的全选择性CW2系列断路器可实现ZSI区域选择性联锁确保各级保护的安全选择性减少母排的热动力的承受易于集成轻松实现网络管理CW2系列断路器可实现智能化网络监控采用开放式的Modbus-RTU通信协议可通过转接器连接Profibus DeviceNet现场总线方便用户进行集成管理5主要技术参数见下表CW2系列万能式断路器技术参数表CW2系列万能式断路器技术参数表转到下页注In=630A800A1000A断路器具有电动机保护型其Ue=400V。
CW2系列万能式断路器1、概述常熟开关制造有限公司按最新的国家标准GB14048.2的要求，推出新一代的智能型万能式断路器CW2系列。
该系列产品设计人性化，使用简便，具有全智能、高分断、零飞弧、带隔离等特点，塑造了新一代断路器的全新形象。
CW2系列智能型万能式断路器适用于交流50Hz，额定工作电压400V、690V，额定绝缘电压1000V，额定工作电流4000A及以下的配电网络中，用来分配电能和保护线路及设备免受过载、短路、欠电压和接地故障等的危害。
断路器采用具有精确选择性保护和多功能的智能控制器，特别适用于需要提高供电可靠性，避免不必要停电的配电网络中。
额定工作电流1000A及以下的断路器，亦可在交流50Hz、400V网络中作为电动机的过载、短路、欠电压和接地故障保护，在正常条件下还可作为电动机的不频繁起动之用。
●断路器获国家强制性产品认证“CCC”标志。
●断路器具有三极和四极；●具有抽屉式和固定式；●可倒进线安装连接；● 4种智能控制器，提供不同功能；●具有电压、电流、功率、千瓦小时数、功率因数、频率显示；●具有可至13次谐波分析功能；●具有区域选择性联锁功能；具有隔离功能，符号为“2、执行标准IEC60947-1及GB/T14048.1-2000总则IEC60947-2及GB/T14048.2-2001低压断路器IEC60947-4-1及GB/T14048.4-2003 机电式接触器和电动机起动器3、正常工作环境和安装条件●周围空气温度为-5℃～+40℃，且24h的平均值不超过+35℃；●安装地点的海拔不超过2000m；●空气相对湿度在最高温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；●污染等级为3级；●断路器主电路及欠电压脱扣线圈、电源变压器初级线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ；●断路器安装的垂直倾斜度不超过5°；●断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；●断路器安装在柜体小室内，且加装门框，防护等级达IP40。
KFW2框架式断路器指示机构的优化设计与运动分析于永站1,张金泉2,王华章2,陈大江2(1.南京航空航天大学机电学院,江苏南京210016)(2.江苏大全凯帆电器有限公司,江苏镇江212200)摘要:对KFW2框架式断路器指示机构作了简单介绍,运用CAT IA软件的强大曲面设计功能和ADAMS软件的机构运动仿真功能对KFW2型框架式断路器中指示机构的关键零件模型进行了结构优化设计和运动分析,有效地解决了原型样机中存在的指示不准确、受力较大、运动连续性差等问题,分析结果表明,所提出的方法对KFW2框架式断路器指示机构的设计及分析是有效的。
关键词:框架式断路器;指示机构;优化设计;运动分析中图分类号:TM502文献标识码:A文章编号:1672-1616(2011)03-0045-04低压断路器是低压配电系统中的主要开关器件,我国的低压断路器经历了从模仿到自主创新的道路[1-2]。
在创新的过程中,很多技术人员对原有的断路器进行了改进,但由于缺乏理论上的支持,改进后的断路器在实用方面往往出现一些问题。
低压框架式断路器的指示机构用于指示断路器电流回路的分离、实验和连接3种状态,当指示在分离位置时,表明断路器的主回路已经断开,此时,可以进行断路器的拆卸和维修工作;当指示在实验位置时,表明断路器的主回路还没有连接,只是辅助回路(即二次回路)处于连接状态,此时可以进行断路器的调试工作,确保主回路接通时,断路器能够正常工作;当指示在连接位置时,表明主回路已经接通,断路器处于正常工作状态。
因此,指示机构指示是否准确直接关系到操作人员的人身安全。
KFW2型框架式断路器是江苏大全凯帆电器有限公司研制的第二代智能型断路器,在样机测试中发现其指示机构的指示状态不准确,并且在转动手柄操作抽屉柜时指示器运动不平稳且比较费力,经过分析确定导致上诉问题是指示机构中指示轴上的曲面和与其相配合衬套上的曲面设计不合理,因此需要对这两部分的曲面进行优化设计,并对相关零件结构进行修正。
