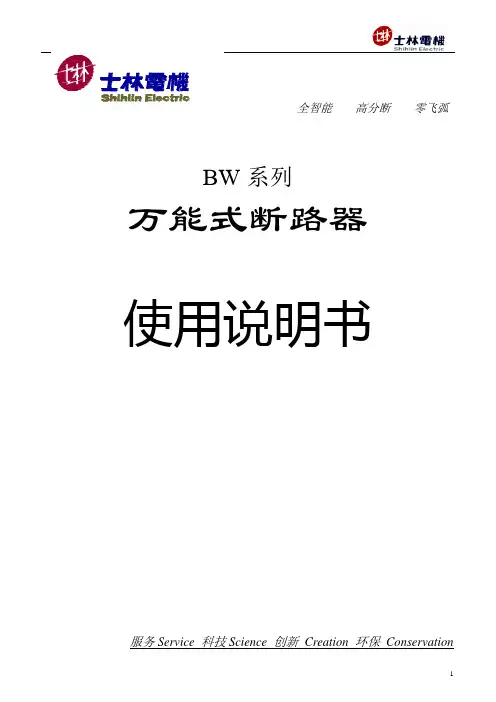

使用说明书厦门士林电机有限公司目录一、概述1.1用途┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（1）1.2型号及含义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（1）1.3分类┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（1）1.4正常工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（1）二、结构说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（2）三、智能控制器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（3）四、附件及功能4.1 分励脱扣器、欠压脱扣器、电动贮能机构、闭合（释能）电磁铁┄┄┄┄┄（11）4.2 辅助触头┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（11）4.3 机械联锁┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（11）五、接线5.1控制器上体与互感器的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（13）5.2控制器与断路器的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（14）5.3二次接线图┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（15）六、外形及安装尺寸6.1抽屉式断路器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（16）6.2固定式断路器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（19）6.3柜门开孔尺寸和安装孔距┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（20）七、安装使用及维护7.1安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（21）7.2智能控制器的使用┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（21）7.4 断路器的插入与抽出┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（38）7.5维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（38）八、常见故障及排除方法┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（39）一、概述1.1 用途BW 系列万能式断路器（以下简称断路器）额定电压为400V 、690V ，交流50Hz 。

3WN6 万能式断路器
新型的 3WN6 系列万能式断路器适用于额定电流从630~3200A ，运行电压至AC690V 的大型建筑物、工矿企业、电站和水厂等场所，还适用于钴井机或船舶等场合。

3WN6 的优点:
• 紧凑的外形使其可用于体积更小的开关柜• 固定式和抽屉式• 热耗散减少• 满负载运行至 55°C • 所需的控制功率减少• 多种功能特征
• 标准型中配置有多种可视信号和电气信号• 模块化结构
• 适合于各种用途的过电流保护单元
应用
3WN6 系列断路器可应用于:• 在三相系统中作为进线和出线装置
•用于通断和保护电动机、发电机、变压器和电容器组
• 作为大型设备的主开关
用途广泛的新型过电流脱扣器
新型的 3WN6 断路器以拥有新一代的过电流脱扣器为特征。

所有的过电流脱扣器可用作时间分段控制，并且具有状态显示和故障原因显示。

脱扣信号独立存储而不需外部电源，信号的查询也不需附加的信号装置。

对于脱扣器机电参数配置的测试也包含在脱扣器中。

根据用户需要，还可以提供扩展的报警功能，电流表甚至通讯模块。

功能可用于能量管理，或诊断数据输，以及准确地预测维修周期。

s

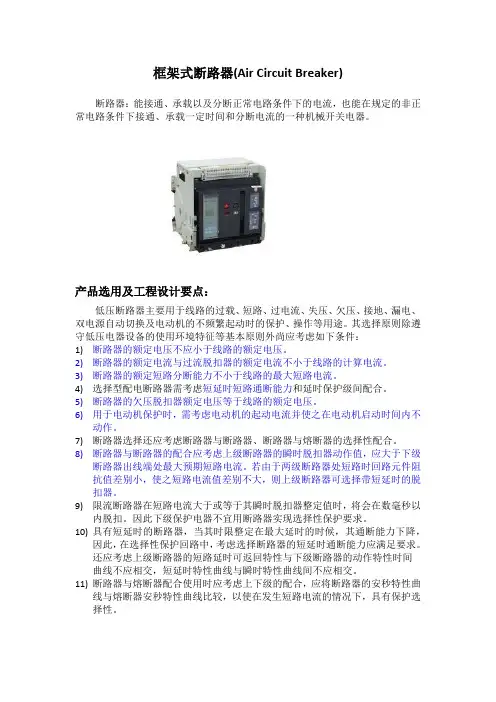

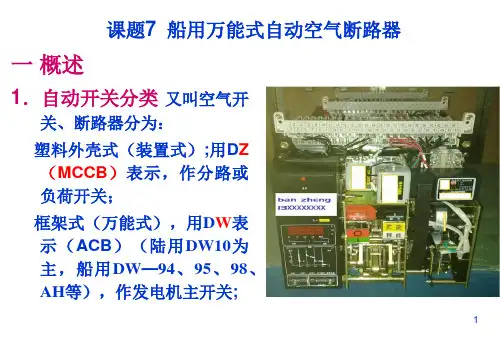

框架式断路器 (ACB)。

框架式断路器(Air Circuit Breaker)断路器：能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。

产品选用及工程设计要点：低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途。

其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件：1)断路器的额定电压不应小于线路的额定电压。

2)断路器的额定电流与过流脱扣器的额定电流不小于线路的计算电流。

3)断路器的额定短路分断能力不小于线路的最大短路电流。

4)选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合。

5)断路器的欠压脱扣器额定电压等于线路的额定电压。

6)用于电动机保护时，需考虑电动机的起动电流并使之在电动机启动时间内不动作。

7)断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。

8)断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处最大预期短路电流。

若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。

9)限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒以内脱扣。

因此下级保护电器不宜用断路器实现选择性保护要求。

10)具有短延时的断路器，当其时限整定在最大延时的时候，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。

还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。

11)断路器与熔断器配合使用时应考虑上下级的配合，应将断路器的安秒特性曲线与熔断器安秒特性曲线比较，以使在发生短路电流的情况下，具有保护选择性。

12)断路器作配电线路的保护时，宜选用带长延时动作过流脱扣器的断路器。

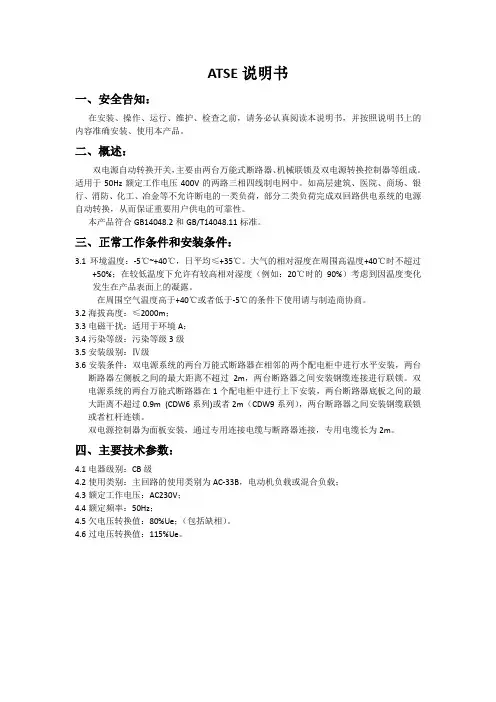

ATSE说明书一、安全告知：在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

二、概述：双电源自动转换开关，主要由两台万能式断路器、机械联锁及双电源转换控制器等组成。

适用于50Hz额定工作电压400V的两路三相四线制电网中。

如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷，部分二类负荷完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。

本产品符合GB14048.2和GB/T14048.11标准。

三、正常工作条件和安装条件：3.1环境温度：-5℃~+40℃，日平均≤+35℃。

大气的相对湿度在周围高温度+40℃时不超过+50%；在较低温度下允许有较高相对湿度（例如：20℃时的90%）考虑到因温度变化发生在产品表面上的凝露。

在周围空气温度高于+40℃或者低于-5℃的条件下使用请与制造商协商。

3.2海拔高度：≤2000m；3.3电磁干扰：适用于环境A；3.4污染等级：污染等级3级3.5安装级别：Ⅳ级3.6安装条件：双电源系统的两台万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器左侧板之间的最大距离不超过2m，两台断路器之间安装钢缆连接进行联锁。

双电源系统的两台万能式断路器在1个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过0.9m (CDW6系列)或者2m（CDW9系列），两台断路器之间安装钢缆联锁或者杠杆连锁。

双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用电缆长为2m。

四、主要技术参数：4.1电器级别：CB级4.2使用类别：主回路的使用类别为AC-33B，电动机负载或混合负载；4.3额定工作电压：AC230V；4.4额定频率：50Hz；4.5欠电压转换值：80%Ue；（包括缺相）。

4.6过电压转换值：115%Ue。

五、故障切换过程（控制器在自动控制状态）注：T1-常用断开转换延时 5s T2-备用合闸转换延时 5s T3-备用断开转换延时 5s T4-常用合闸转换延时 5s电网—电网型自投自复状态转换逻辑图注：T1-常用断开转换延时 5s T2-备用合闸转换延时 5s T3-备用断开转换延时 5s T4-常用合闸转换延时 5s电网—电网自投不自复状态转换逻辑图T5注：T1-发电信号转换延时5ST2-备用返回延时，备用电源灯下方电位计，0s~60s (出厂默认整定在20s)T3-备用合闸转换延时 5sT4-常用返回延时，常用电源灯下方电位计，0s~60s (出厂默认整定在20s)T5-0s(备用分闸同时断开发电信号）T6-常用合闸转换延时 5s电网—发电机自投自复状态转换逻辑图六、外形及安装尺寸双电源自动转换控制器电网—电网外形尺寸图双电源自动转换控制器电网—发电机外形尺寸图七、工作原理7.1电网-电网双电源自动切换开关工作原理：双电源控制系统的自投自复及自投不自复控制器通过显示面板上的键可以设定四种状态：“自动控制”、“常用电源”、“备用电源”、“断电再扣”。

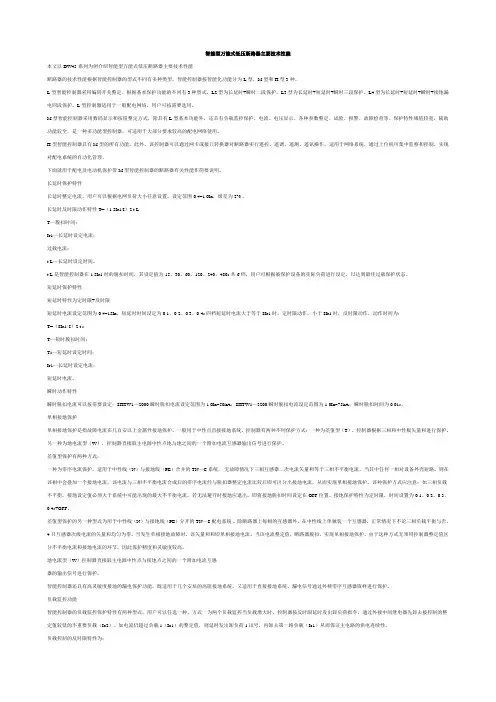

智能型万能式低压断路器主要技术性能本文以DW45系列为例介绍智能型万能式低压断路器主要技术性能断路器的技术性能根据智能控制器的型式不同有多种类型，智能控制器按智能化功能分为L型，M型和H型3种。

L型智能控制器采用编码开关整定。

根据基本保护功能的不同有3种型式，L2型为长延时+瞬时二段保护。

L3型为长延时+短延时+瞬时三段保护。

L4型为长延时+短延时+瞬时+接地漏电四段保护。

L型控制器适用于一般配电网络，用户可按需要选用。

M型智能控制器采用数码显示和按钮整定方式，除具有L型基本功能外，还具有负载监控保护、电流、电压显示、各种参数整定、试验、报警、故障检查等。

保护特性域值较宽，辅助功能较全，是一种多功能型控制器，可适用于大部分要求较高的配电网络使用。

H型智能控制器具有M型的所有功能，此外，该控制器可以通过网卡或接口转换器对断路器实行遥控、遥调、遥测、遥讯操作，适用于网络系统，通过上位机可集中监察和控制，实现对配电系统的自动化管理。

下面就用于配电及电动机保护带M型智能控制器的断路器有关性能作简要说明。

长延时保护特性长延时整定电流，用户可以根据电网负荷大小任意设置。

设定范围0.4~1.0In，级差为2% 。

长延时反时限动作特性T=（1.5Ir1/I）2 t LT—脱扣时间；Ir1—长延时设定电流；过载电流；t L—长延时设定时间。

t L 是智能控制器在1.5Ir1时的脱扣时间，其设定值为15、30、60、120、240、480s共6档，用户可根据被保护设备的实际负荷进行设定，以达到最佳过载保护状态。

短延时保护特性短延时特性为定时限+反时限短延时电流设定范围为0.4~15In，短延时时间设定为0.1、0.2、0.3、0.4s四档短延时电流大于等于8Ir1时，定时限动作。

小于8Ir1时，反时限动作，动作时间为：T=（8Ir1/ I）2 t sT—短时脱扣时间；Ts—短延时设定时间；Ir1—长延时设定电流；短延时电流。
