CW系列智能型万能式断路器操作说明
- 格式:docx
- 大小:69.39 KB
- 文档页数:3
印务承制 T E L :0512-******** 印刷2000本 Z 2016 03-0019全智能高分断零飞弧带隔离常熟开关制造有限公司(原常熟开关厂)CHANGSHU SWITCHGEAR MFG. CO.,LTD.(FORMER CHANGSHU SWITCHGEAR PLANT)因产品技术需不断改进,所有数据应以本公司技术部门最新确认为准。
本产品样本的版权和解释权属常熟开关制造有限公司(原常熟开关厂)。
All technical data of products should be subject to final confirmation of our technical department.Publishing of this product catalogue and explaination of all details will be reserved by Changshu Switchgear Mfg. Co., Ltd. (former Changshu Switchgear Plant ).公司地址:江苏省常熟市建业路8号网 址: 电子信箱:******************邮 编:215500常熟开关制造有限公司(原常熟开关厂)CHANGSHU SWITCHGEAR MFG. CO., LTD. (FORMER CHANGSHU SWITCHGEAR PLANT)办 公 室:0512-******** 52846851元件销售:0512-******** 52840993 52844994 52840995 52841441 52841442 5284522752841616成套销售:0512-******** 52846863 52840073传 真:0512-******** 52841465 5284104252845582技术热线:0512-******** 8008282528CV系列CW系列CM系列CJR系列CJD系列CD系列CH系列CE系列CK系列CR系列CA系列CB系列2016.03CM1系列CM1L 系列带剩余电流保护CM1E 系列电子式CM1EL 系列带剩余电流保护电子式CM1Z 系列智能型可通信塑料外壳式断路器售后服务热线:0512-******** 52846869 52844091 52845956of National Enterpriseanniversary of Reform and Opening-up PolicyIntroduction常熟开关制造有限公司是国有参股的电器研发制造领军企业,注册资本3.8亿,现有员工1700人,专业研发和制造中低压配电电器、工业控制电器、中低压成套装置、光伏逆变器及光伏发电配套电器和智能配电监控系统及配套测控器件。

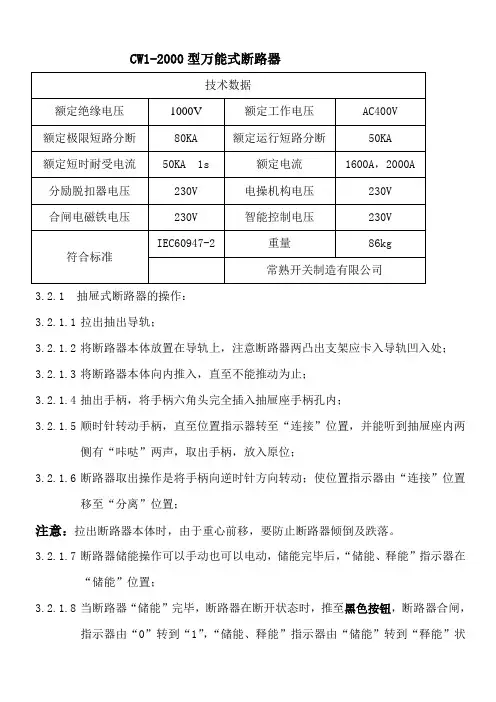

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作:3.2.1.1拉出抽出导轨;3.2.1.2将断路器本体放置在导轨上,注意断路器两凸出支架应卡入导轨凹入处;3.2.1.3将断路器本体向内推入,直至不能推动为止;3.2.1.4抽出手柄,将手柄六角头完全插入抽屉座手柄孔内;3.2.1.5顺时针转动手柄,直至位置指示器转至“连接”位置,并能听到抽屉座内两侧有“咔哒”两声,取出手柄,放入原位;3.2.1.6断路器取出操作是将手柄向逆时针方向转动;使位置指示器由“连接”位置移至“分离”位置;注意:拉出断路器本体时,由于重心前移,要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动,储能完毕后,“储能、释能”指示器在“储能”位置;3.2.1.8当断路器“储能”完毕,断路器在断开状态时,推至黑色按钮,断路器合闸,指示器由“0”转到“1”,“储能、释能”指示器由“储能”转到“释能”状态;3.2.1.9当看到断路器处于“合闸”状态时,推压“0”按钮,断路器即“分闸”,指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3.2.3 M型智能控制器其它功能3.2.3.1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护,当控制器内部环境工作温度超过80℃±5℃时,发出报警信号。
3.2.3.2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时,具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束,短路短延时的记忆能量15分钟释放结束,在此期间如闭合断路器发生过载或短路延时故障时,则延时动作时间变短,可使线路或设备得到较合适的保护。
3.2.3.3 故障记忆功能——当断路器故障分断后,控制器立即显示出故障类别,故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3.2.3.4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
CW1系列智能型万能式断路器1.0概述1.1主要特点CW1系列智能型万能式断路器有以下主要特点:1、体积小,结构紧凑2、严格按照新的国家标准GBI4048.2-2001生产制作3、满足隔离要求4、具有较高的热动稳定型5、高分断、零飞弧,满足配电系统的各种需要6、具有较高的电磁兼容性能7、断路器可上进线或下进线1.2适用范围CW1系列智能型万能式断路器适用于交流50HZ。
电压至690V,电流至5000A的配电网络,主要用来分配电能以及保护线路、电机设备免受过载、欠电压、短路、接地故障等的危害。
断路器采用具有精确选择性保护和多功能的智能控制器,特别适用于需要提高供电可靠性,避免不必要停电的配电网络。
断路器的额定工作电压为400V、690V,额定绝缘电压为1000V,额定工作电流为630A至5000A。
额定工作电流1000A及以下的断路器,亦可在交流50HZ、400V网络中作为电动机的过载、欠电压、短路和接地故障保护,可作电动机的不频繁起动之用。
1.3总体结构CW1系列智能型万能式断路器有固定式和抽屉式之分,把固定式断路器的本体装入专用的抽屉座就成为抽屉式。
本体由触头系统、灭弧系统、操作机构、电流互感器、智能控制器和辅助开关、二次回路接线端子、欠压脱扣器等部件组成;抽屉座由带有导轨的左右侧板、底架和支架组成。
5.0安装5.1安装的环境要求断路器应安装在干燥、无尘、无侵蚀性气体、无爆炸危险介质的环境中,不能受到撞击。
如环境满足不了这种条件,就应相应提高成套设备的防护等级。
温度、湿度、海拔5.2安装前的准备安装前用1000VDC兆欧表按规定检查断路器绝缘电阻,在周围介质温度25℃±5℃和相对湿度50%~70%应不小于20兆欧。
绝缘电阻测试部位为:断路器闭合时,各极相互之间以及各极与框架之间;断路器断开时,各极进出线之间。
5.3抽屉式断路器的安装抽屉式断路器:将断路器本体取出抽屉座,把抽屉座安装于成套柜中,用4个M10螺栓(带垫圈)进行固定,然后把断路器本体装入抽屉座内。

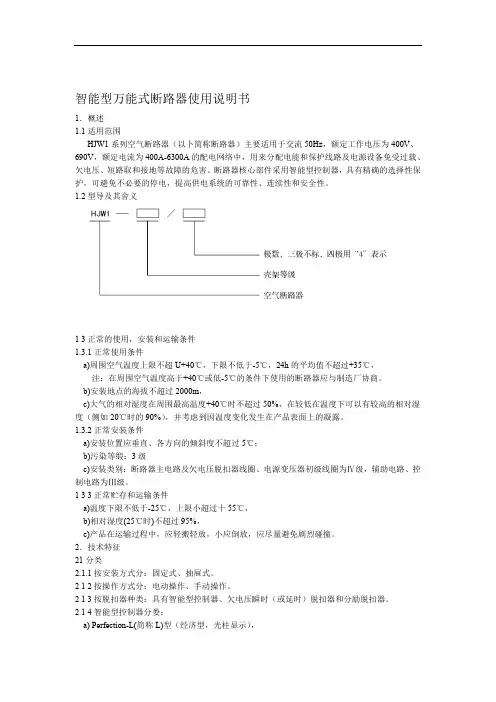

智能型万能式断路器使用说明书1.概述1.1适用范围HJW1系列空气断路器(以卜简称断路器)主要适用于交流50Hz,额定工作电压为400V、690V,额定电流为400A-6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器,具有精确的选择性保护,可避免不必要的停电,提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用,安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃,下限不低于-5℃,24h的平均值不超过+35℃,注:在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m,c)大气的相对湿度在周围最高温度+40℃时不超过50%,在较低在温度下可以有较高的相对湿度(侧如20℃时的90%),并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃;b)污染等缎:3级c)安装类别:断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级,辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃,上限小超过十55℃,b)相对湿度(25℃时)不超过95%,c)产品在运输过程中,应轻搬轻放,小应倒放,应尽量避免剧烈碰撞。
2.技术特征21分类2.1.1按安装方式分:固定式、抽屉式。
2 1 2按操作方式分:电动操作、手动操作。
2 1 3按脱扣器种类:具有智能型控制器、欠电压瞬时(或延时)脱扣器和分励脱扣器。
2 1 4智能型控制器分娄:a) Perfection-L(简称L)型(经济型,光柱显示),h) Perfection-M(简称M)型(普通型,LED数码显示),c) Perfection-H (简称H)型(增强型,LCD液晶显示)。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

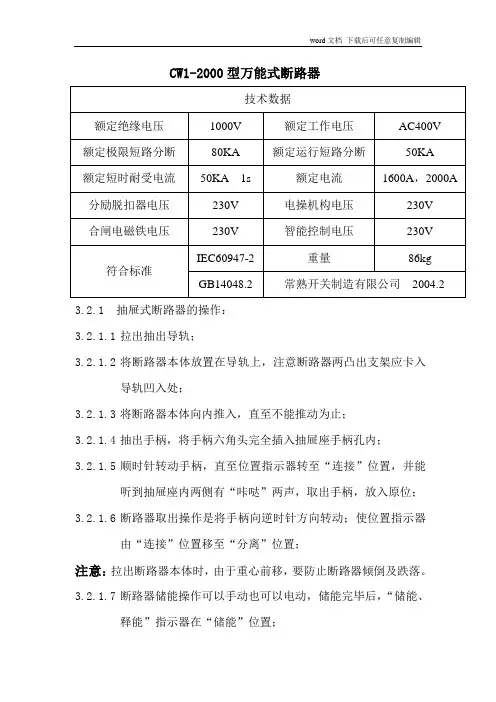

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作:3.2.1.1拉出抽出导轨;3.2.1.2将断路器本体放置在导轨上,注意断路器两凸出支架应卡入导轨凹入处;3.2.1.3将断路器本体向内推入,直至不能推动为止;3.2.1.4抽出手柄,将手柄六角头完全插入抽屉座手柄孔内;3.2.1.5顺时针转动手柄,直至位置指示器转至“连接”位置,并能听到抽屉座内两侧有“咔哒”两声,取出手柄,放入原位;3.2.1.6断路器取出操作是将手柄向逆时针方向转动;使位置指示器由“连接”位置移至“分离”位置;注意:拉出断路器本体时,由于重心前移,要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动,储能完毕后,“储能、释能”指示器在“储能”位置;3.2.1.8当断路器“储能”完毕,断路器在断开状态时,推至黑色按钮,断路器合闸,指示器由“0”转到“1”,“储能、释能”指示器由“储能”转到“释能”状态;3.2.1.9当看到断路器处于“合闸”状态时,推压“0”按钮,断路器即“分闸”,指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3.2.3 M型智能控制器其它功能3.2.3.1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护,当控制器内部环境工作温度超过80℃±5℃时,发出报警信号。
3.2.3.2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时,具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束,短路短延时的记忆能量15分钟释放结束,在此期间如闭合断路器发生过载或短路延时故障时,则延时动作时间变短,可使线路或设备得到较合适的保护。
3.2.3.3 故障记忆功能——当断路器故障分断后,控制器立即显示出故障类别,故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3.2.3.4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作:3.2.1.1拉出抽出导轨;3.2.1.2将断路器本体放置在导轨上,注意断路器两凸出支架应卡入导轨凹入处;3.2.1.3将断路器本体向内推入,直至不能推动为止;3.2.1.4抽出手柄,将手柄六角头完全插入抽屉座手柄孔内;3.2.1.5顺时针转动手柄,直至位置指示器转至“连接”位置,并能听到抽屉座内两侧有“咔哒”两声,取出手柄,放入原位;3.2.1.6断路器取出操作是将手柄向逆时针方向转动;使位置指示器由“连接”位置移至“分离”位置;注意:拉出断路器本体时,由于重心前移,要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动,储能完毕后,“储能、释能”指示器在“储能”位置;3.2.1.8当断路器“储能”完毕,断路器在断开状态时,推至黑色按钮,断路器合闸,指示器由“0”转到“1”,“储能、释能”指示器由“储能”转到“释能”状态;3.2.1.9当看到断路器处于“合闸”状态时,推压“0”按钮,断路器即“分闸”,指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3.2.3 M型智能控制器其它功能3.2.3.1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护,当控制器内部环境工作温度超过80℃±5℃时,发出报警信号。
3.2.3.2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时,具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束,短路短延时的记忆能量15分钟释放结束,在此期间如闭合断路器发生过载或短路延时故障时,则延时动作时间变短,可使线路或设备得到较合适的保护。
3.2.3.3 故障记忆功能——当断路器故障分断后,控制器立即显示出故障类别,故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3.2.3.4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
智能型万能式断路器使用说明书1.概述1.1适用范围HJW1系列空气断路器(以卜简称断路器)主要适用于交流50Hz,额定工作电压为400V、690V,额定电流为400A-6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器,具有精确的选择性保护,可避免不必要的停电,提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用,安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃,下限不低于-5℃,24h的平均值不超过+35℃,注:在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m,c)大气的相对湿度在周围最高温度+40℃时不超过50%,在较低在温度下可以有较高的相对湿度(侧如20℃时的90%),并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃;b)污染等缎:3级c)安装类别:断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级,辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃,上限小超过十55℃,b)相对湿度(25℃时)不超过95%,c)产品在运输过程中,应轻搬轻放,小应倒放,应尽量避免剧烈碰撞。
2.技术特征21分类2.1.1按安装方式分:固定式、抽屉式。
2 1 2按操作方式分:电动操作、手动操作。
2 1 3按脱扣器种类:具有智能型控制器、欠电压瞬时(或延时)脱扣器和分励脱扣器。
2 1 4智能型控制器分娄:a) Perfection-L(简称L)型(经济型,光柱显示),h) Perfection-M(简称M)型(普通型,LED数码显示),c) Perfection-H (简称H)型(增强型,LCD液晶显示)。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
智能型万能式断路器使用阐明书1.概述1.1合用范畴HJW1系列空气断路器(以卜简称断路器)重要合用于交流50Hz,额定工作电压为400V、690V,额定电流为400A-6300A配电网络中,用来分派电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障危害。
断路器核心部件采用智能型控制器,具备精准选取性保护,可避免不必要停电,提高供电系统可靠性、持续性和安全性。
1.2型导及其舍义1 3正常使用,安装和运送条件1.3.1正常使用条件a)周边空气温度上限不超U+40℃,下限不低于-5℃,24h平均值不超过+35℃,注:在周边空气温度高于+40℃或低-5℃条件下使用断路器应与制造厂协商。
b)安装地点海拔不超过m,c)大气相对湿度在周边最高温度+40℃时不超过50%,在较低在温度下可以有较高相对湿度(侧如20℃时90%),并考虑到因温度变化发生在产品表面上凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向倾斜度不超过5℃;b)污染等缎:3级c)安装类别:断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级,辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运送条件a)温度下限不低于-25℃,上限小超过十55℃,b)相对湿度(25℃时)不超过95%,c)产品在运送过程中,应轻搬轻放,小应倒放,应尽量避免激烈碰撞。
2.技术特性21分类2.1.1按安装方式分:固定式、抽屉式。
2 1 2按操作方式分:电动操作、手动操作。
2 1 3按脱扣器种类:具备智能型控制器、欠电压瞬时(或延时)脱扣器和分励脱扣器。
2 1 4智能型控制器分娄:a) Perfection-L(简称L)型(经济型,光柱显示),h) Perfection-M(简称M)型(普通型,LED数码显示),c) Perfection-H (简称H)型(增强型,LCD液晶显示)。
2.2重要技术参数见表1表1重要技术参数2 .3重要技术性能2.3. l智能型控制器保护特性电流整定值范畴及精确度见表2。

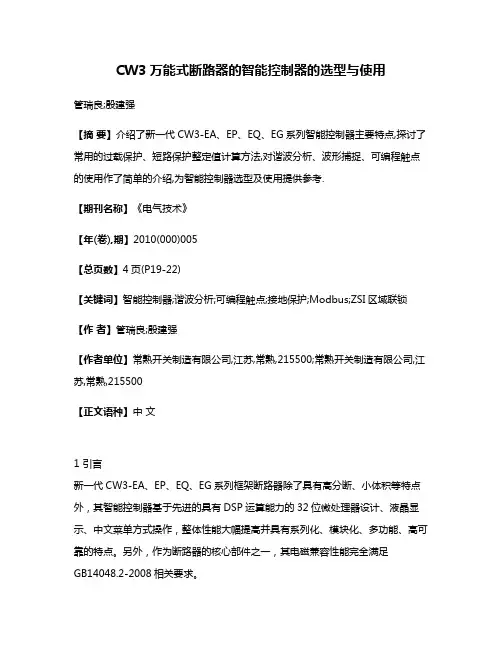

CW3万能式断路器的智能控制器的选型与使用管瑞良;殷建强【摘要】介绍了新一代CW3-EA、EP、EQ、EG系列智能控制器主要特点,探讨了常用的过载保护、短路保护整定值计算方法,对谐波分析、波形捕捉、可编程触点的使用作了简单的介绍,为智能控制器选型及使用提供参考.【期刊名称】《电气技术》【年(卷),期】2010(000)005【总页数】4页(P19-22)【关键词】智能控制器;谐波分析;可编程触点;接地保护;Modbus;ZSI区域联锁【作者】管瑞良;殷建强【作者单位】常熟开关制造有限公司,江苏,常熟,215500;常熟开关制造有限公司,江苏,常熟,215500【正文语种】中文1 引言新一代CW3-EA、EP、EQ、EG系列框架断路器除了具有高分断、小体积等特点外,其智能控制器基于先进的具有DSP运算能力的32位微处理器设计、液晶显示、中文菜单方式操作,整体性能大幅提高并具有系列化、模块化、多功能、高可靠的特点。
另外,作为断路器的核心部件之一,其电磁兼容性能完全满足GB14048.2-2008相关要求。
2 控制器选型[1]CW3-EA系列为电流保护型控制器,具有电流选择性保护与接地保护功能,EP系列控制器则在EA系列基础上增加了功率测量与能量管理,EQ系列除EP系列功能外还具有谐波分析功能,EG系列则为发电机保护型。
各系列控制器后缀35为无接地保护功能,36为带接地保护功能(分矢量和型与变压器中性点接地保护型,用户订货时标明)。
CW3智能控制器的通信模块独立于控制器本体,全系列控制器均可选配通信功能,另可选配抽架通信模块、CN1DP系列协议转换器、2路可编程输出模块、6路可编程输出模块、附件状态监测模块,具体见产品样本。
3 保护功能[2]3.1 选择性保护及MCR(1)长延时动作特性CW3系列智能控制器提供通用反时限(I2t)、非常反时限(It)、高压熔丝配合(I4t)三种保护特性曲线,与上下级断路器或熔断器能进行更好的协调配合(EG 系列仅提供通用反时限)。
CW1系列智能型万能式断路器操作说明一、产品概述CW1系列智能型万能式断路器是一种集过载、短路、欠压、漏电等多种保护功能于一体的智能型断路器。
本产品适用于交流50Hz/60Hz、额定电压230V/400V及以下的住宅、商业和工业用电系统中,用于保护线路和电器设备的安全运行。
二、外观及结构1.外观:断路器外部采用可翻盖式智能面板,具有良好的触感和视觉效果。
2.结构:断路器由断路保护模块、漏电保护模块和触摸面板模块组成,具有模块化设计,易于维修和更换。
三、安装和接线1.安装:断路器应安装在干燥、通风的环境中,并远离易燃、易爆和化学腐蚀性物质。
断路器应垂直安装在电器柜内,确保正常运行。
2.接线:断路器的输入和输出线缆根据标注的接线孔进行连接。
接线时应确保断路器的工作电流不超过额定电流,并遵循正确的接线顺序。
四、操作功能1.开关操作:按下面板上的开关按钮,可以打开或关闭断路器。
2.过载保护:当线路或电器设备超过额定电流时,断路器会触发过载保护功能,自动切断电路,以保护设备安全运行。
3.短路保护:当发生短路故障时,断路器会立即切断电路,以防止故障扩大。
4.欠压保护:当电源输入电压低于额定值时,断路器会触发欠压保护功能,自动切断电路,以防止设备损坏。
5.漏电保护:当线路或电器设备发生漏电时,断路器会检测到漏电信号并触发漏电保护功能,自动切断电路,以防止电击事故。
五、报警功能1.过载报警:当发生过载保护时,断路器会发出声音和闪烁报警灯,提醒用户进行处理。
2.漏电报警:当发生漏电保护时,断路器会发出声音和闪烁报警灯,提醒用户进行处理。
3.欠压报警:当发生欠压保护时,断路器会发出声音和闪烁报警灯,提醒用户进行处理。
六、注意事项1.使用前请仔细阅读本操作说明书,并按照要求正确使用断路器,以确保安全运行。
2.定期检查断路器的操作状态,如有异常情况应及时处理。
3.请勿私自拆卸断路器,以免影响产品的性能和安全性。
七、维护保养1.每6个月对断路器进行清洁,切断电源并使用湿布擦拭外壳。
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作:3.2.1.1拉出抽出导轨;3.2.1.2将断路器本体放置在导轨上,注意断路器两凸出支架应卡入导轨凹入处;3.2.1.3将断路器本体向内推入,直至不能推动为止;3.2.1.4抽出手柄,将手柄六角头完全插入抽屉座手柄孔内;3.2.1.5顺时针转动手柄,直至位置指示器转至“连接”位置,并能听到抽屉座内两侧有“咔哒”两声,取出手柄,放入原位;3.2.1.6断路器取出操作是将手柄向逆时针方向转动;使位置指示器由“连接”位置移至“分离”位置;注意:拉出断路器本体时,由于重心前移,要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动,储能完毕后,“储能、释能”指示器在“储能”位置;3.2.1.8当断路器“储能”完毕,断路器在断开状态时,推至黑色按钮,断路器合闸,指示器由“ 0”转到“ 1”,“储能、释能” 指示器由“储能”转到“释能”状态;3.2.1.9当看到断路器处于“合闸”状态时,推压“ 0”按钮,断路器即“分闸”,指示器由“ 1”转到“ 0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3.2.3 M 型智能控制器其它功能3.2.3.1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护,当控制器内部环境工作温度超过80 C士5 C时,发出报警信号。
3.2.3.2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时,具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30 分钟释放结束,短路短延时的记忆能量15 分钟释放结束,在此期间如闭合断路器发生过载或短路延时故障时,则延时动作时间变短,可使线路或设备得到较合适的保护。
3.2.3.3 故障记忆功能——当断路器故障分断后,控制器立即显示出故障类别,故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3. 2. 3. 4 MCR功能一一断路器在合闸过程中或控制器在通电初始化时, 遇到短路短延时故障时能立即转为瞬时分闸。
万能式断路器就像是一个大型的空气开关一样,都是通过空气介质来对电弧现象进行有效并且合理的进行灭弧工作,从而确保电路在发生短路故障时可提供安全的保护。
万能式断路器它的分合闸动作可分为两种形式,其中都包含了电动与手动,那么接下来就详细的讲讲它的合闸步骤与分闸步骤,以便大家在操作时可以更快更好的去执行。
万能断路器的电动合闸步骤需要先通过其面板上的储能按键将它按下去,然后等到储能完毕之后再按下合闸按钮,要是没有储能那就直接按下合闸按钮就行。
其次手动合闸步骤是可以通过万能式断路器正面的操作手柄,对设备上下方向进行手动储能当完毕后,轻轻按下合闸按钮即可完成合闸步骤(一般储能后都会有显示的)。
万能式断路器的分闸步骤可直接操作面板上的分闸按钮即可完成,不过这里需要注意的一点是由于设备的结构分为固定式和抽出式,要是当前采用了固定式的话分闸步骤就是和普通的接触器类似,通常情况下是按钮控制并且合闸按钮是送电,相反分闸按钮就是断电。
若是抽出式那么想要断电就按分闸按钮,然后在通过手动摇把将万能式断路器摇到分离位置上,以至于具体状态会在控制器中显示。
在需要送电的时候将断路器摇到接通位置上再按合闸按钮即可。
扩展资料:万能断路器的作用:1)正常情况下接通和断开高压电路中的空载及负荷电流。
在体系发作毛病时能与保护装置和自动装置相,敏捷堵截毛病电流,防止事故扩展,然后保证体系安全运转。
2)其实断路器就是一种开关,它和其他通常开关的不一样点主要在:1.适用电压等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等。
灭弧能力强,作用好通常情况下断路器自身不存在光滑方面的疑问,需求光滑的常常是它的操动组织。
万能断路器的使用环境:1)周围空气温度上限不超越+40℃,下限不低于-5℃,且24h的平均值不超越+35℃。
装置地点在海拔高度不超越2000m。
大气相对湿度在周围空气温度为+40℃时不超越50%;在较低温度下能够有较高的相对湿度;湿月的月平均大相对湿度为90%,一起该月的月平均低温度为+25℃,而且考虑到因温度改变而发作在产品表面上的凝霜。
CW1系列智能型万能式断路器操作说明一.贮能操作1.手动贮能1.1 贮能时将贮能手柄上下反复扳动适当次数(约6~7次),当手感觉不到反力时就完成了贮能。
1.2 贮能完毕后,“贮能、释能”指示器在“贮能”位置。
2.电动贮能控制回路通电后,电动贮能即自动运行(控制电路已接成自动预贮能形式时)。
二.分合闸操作1.手动分合闸操作1.1合闸”按钮,断路器合闸,“分闸、合闸”指示器由“”转换到“”,“贮能、释能”指示器由“贮能”状态转换到“释能”状态。
1.2分闸“”按钮,断路器即分闸,“分闸、合闸”指示器由“”转换到“”。
2.电动分合闸操作2.1合闸当断路器处于贮能、断开状态时,将额定电压施加于合闸电磁铁上能使断路器合闸。
2.2分闸当断路器处于闭合状态时,将额定电压施加于分励脱扣器便能将断路器分闸。
三.抽屉式断路器操作1.断路器本体插入操作1.1拉出抽出导轨1.2将断路器本体放置在导轨上,注意断路器两凸出支架座应卡入导轨凹入处。
图1 断路器面板1.3将断路器本体向内推入,直至不能推动为止。
1.4抽出手柄,并将手柄六角完全插入抽屉座手柄内。
1.5顺时针转动手柄,直至为止指示器转至“连接”位置,并能听见抽屉座两侧有“咔嚓”两声,拉出手柄并放入原位。
2.断路器本体抽出操作2.1首先将断路器本体从“连接”位置移动至“分离”位置(将手柄向逆时针方向摇动)。
2.2将手柄拔出后,拉出断路器本体,注意拉出断路器本体时,由于重心前移,要注意防止断路器倾倒及跌落。
2.3将断路器本体从抽屉内取出,然后将抽出导轨推回原处。
CW1/H 系列可通信智能型万能式断路器通信说明常熟开关制造有限公司(原常熟开关厂)1 CW1/H 通信线的连接2 CW1/H 通信地址的设置1) 通过断路器控制器面板上的选择2按钮察看断路器的当前地址(站号)。
2) 对于要更改地址的断路器,将其单独连接到上位计算机,使用Modbus 协议的06号命令修改地址为0x40寄存器值。
如断路器接收命令修改成功,则将回应F7 06 00 40 00 0C 9C 8D3 通信地址设置的注意事项要进行Modbus 通信,必须保证同一通信线路的每一台断路器的通信地址均不相同。
如同一线路有两台断路器地址相同,这时上位机发送的一条命令可能会引起两台设备的同时回应,这将导致Modbus 通信网络异常,所以在正式通信前应确认所有断路器的通信地址。
8 DA TA+ 接收/发送数据+ 10 DA TA- 接收/发送数据- 12GND接通信线屏蔽层4上位机串口通信参数的设置注意:只有进行正确的串口参数设置,才能使上位机合断路器正常进行Modbus通信。
1)标准Modbus RTU方式2)波特率:19200bps3)奇偶校验:无4)停止位:2位当主从双方超过200ms无应答时,则判为通信超时,执行相应的流程。
5 Modbus网络的构建1)一条Modbus总线可同时连接32台可通信断路器。
Modbus总线采用轮询方式进行通信,在一条线路上安装过多的通信设备会降低通信的效率。
2)最大接线距离1200米,可通过加装中继器延长。
3)使用带屏蔽层的专用通信电缆。
推荐:超五类屏蔽通信线。
6.可通信断路器的ModBUS通信规约本公司的可通信断路器采用Modbus的RTU模式。
利用Modbus通讯规约的功能码03(读取单个或多个寄存器数据)、功能码06(预置单个寄存器)和功能码16(预置多个寄存器),即可完成上述参数的读取和设置。
A)读取数据使用03H命令:主站请求报文格式:从站应答报文格式:注:MSB:表示双字节数的高字节; LSB:表示双字节数的低字节(下同)B)修改数据使用06H命令:主站请求报文格式:从站应答报文格式:使用10H命令:主站请求报文格式:从站应答报文格式:C)错误代码的处理如果主站发出的数据地址错误或数据值错误,则从站向主站回送错误信息,功能码的最高位为1,即返回给主机的功能码是在主机已送的功能码上加128。
CW1系列智能型万能式断路器操作说明
一. 贮能操作
1.手动贮能 1.1贮能时将贮能手柄上下反复扳动适当次数(约 6〜7次),当手感觉不到反力时 就完成了贮能 1.2贮能完毕后,“贮能、释能”指示器在“贮能”位置。
2.电动贮能
控制回路通电后,电动贮能即自动运行(控制电路已接成自动预贮能形式时)
二. 分合闸操作
1.手动分合闸操作
1.1合闸
合闸”指示器由“
”转换到“ ”,“贮能、释能”指示器由“贮能”状态转换到
“释能”状态。
1.2分闸
当断路器处于闭合状态时, 推压红色“ ”按钮,断路器即分闸,“分闸、合闸”
I 0 指示器由“ ”转换到“ ”。
2.电动分合闸操作
当断路器处于贮能、断幵状态时,推压黑色
按钮,断路器合闸,“分闸、
2.1合闸
当断路器处于贮能、断幵状态时,将额定电压施加于合闸电磁铁上能使断路器
合闸。
2.2分闸
当断路器处于闭合状态时,将额定电压施加于分励脱扣器便能将断路器分闸。
三.抽屉式断路器操作
1.断路器本体插入操作
1.1拉出抽出导轨1.2将断路器本体放置在导轨上,注意断路器两凸出支架座应卡入导轨凹入处
图1断路器面板
1.3将断路器本体向内推入,直至不能推动为止。
1.4抽出手柄,并将手柄六角完全插入抽屉座手柄内。
1.5顺时针转动手柄,直至为止指示器转至“连接”位置,并能听见抽屉座两侧有
“咔嚓”两声,拉出手柄并放入原位。
2.断路器本体抽出操作
2.1首先将断路器本体从“连接”位置移动至“分离”位置(将手柄向逆时针方向摇动)。
2.2将手柄拔出后,拉出断路器本体,注意拉出断路器本体时,由于重心前移,要注意防止断路器倾倒及跌落。
2.3 将断路器本体从抽屉内取出,然后将抽出导轨推回原处。
