节气门位置传感器的功能与检测[1]

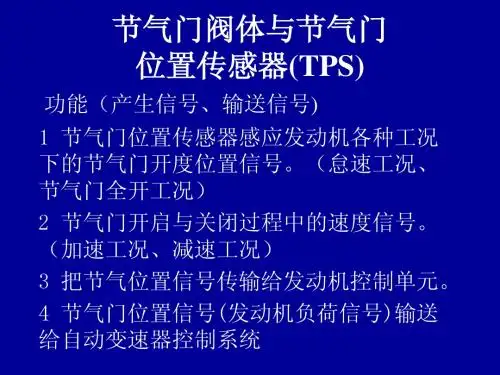

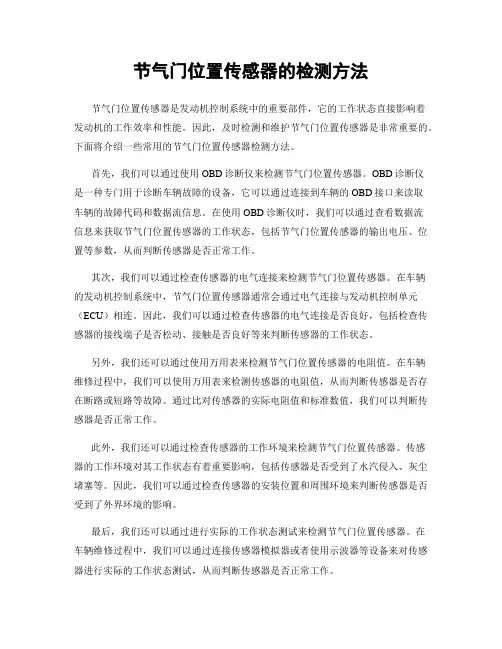

节气门位置传感器的检测方法节气门位置传感器是发动机控制系统中的重要部件，它的工作状态直接影响着发动机的工作效率和性能。

因此，及时检测和维护节气门位置传感器是非常重要的。

下面将介绍一些常用的节气门位置传感器检测方法。

首先，我们可以通过使用OBD诊断仪来检测节气门位置传感器。

OBD诊断仪是一种专门用于诊断车辆故障的设备，它可以通过连接到车辆的OBD接口来读取车辆的故障代码和数据流信息。

在使用OBD诊断仪时，我们可以通过查看数据流信息来获取节气门位置传感器的工作状态，包括节气门位置传感器的输出电压、位置等参数，从而判断传感器是否正常工作。

其次，我们可以通过检查传感器的电气连接来检测节气门位置传感器。

在车辆的发动机控制系统中，节气门位置传感器通常会通过电气连接与发动机控制单元（ECU）相连。

因此，我们可以通过检查传感器的电气连接是否良好，包括检查传感器的接线端子是否松动、接触是否良好等来判断传感器的工作状态。

另外，我们还可以通过使用万用表来检测节气门位置传感器的电阻值。

在车辆维修过程中，我们可以使用万用表来检测传感器的电阻值，从而判断传感器是否存在断路或短路等故障。

通过比对传感器的实际电阻值和标准数值，我们可以判断传感器是否正常工作。

此外，我们还可以通过检查传感器的工作环境来检测节气门位置传感器。

传感器的工作环境对其工作状态有着重要影响，包括传感器是否受到了水汽侵入、灰尘堵塞等。

因此，我们可以通过检查传感器的安装位置和周围环境来判断传感器是否受到了外界环境的影响。

最后，我们还可以通过进行实际的工作状态测试来检测节气门位置传感器。

在车辆维修过程中，我们可以通过连接传感器模拟器或者使用示波器等设备来对传感器进行实际的工作状态测试，从而判断传感器是否正常工作。

综上所述，节气门位置传感器的检测方法包括使用OBD诊断仪、检查传感器的电气连接、使用万用表检测电阻值、检查传感器的工作环境以及进行实际的工作状态测试等。

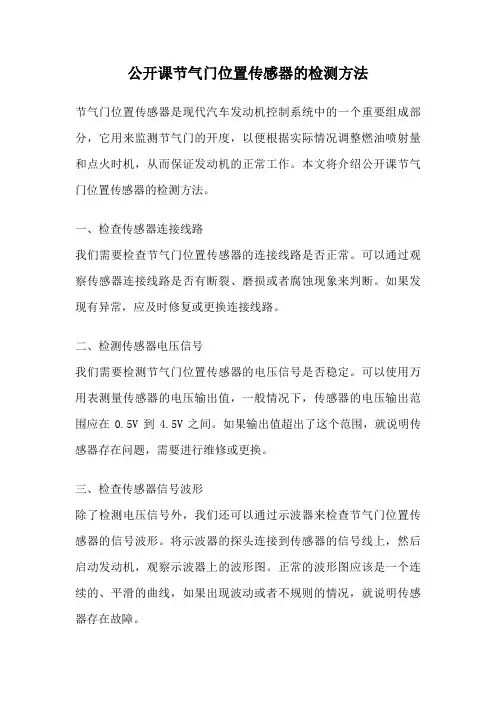

公开课节气门位置传感器的检测方法节气门位置传感器是现代汽车发动机控制系统中的一个重要组成部分，它用来监测节气门的开度，以便根据实际情况调整燃油喷射量和点火时机，从而保证发动机的正常工作。

本文将介绍公开课节气门位置传感器的检测方法。

一、检查传感器连接线路我们需要检查节气门位置传感器的连接线路是否正常。

可以通过观察传感器连接线路是否有断裂、磨损或者腐蚀现象来判断。

如果发现有异常，应及时修复或更换连接线路。

二、检测传感器电压信号我们需要检测节气门位置传感器的电压信号是否稳定。

可以使用万用表测量传感器的电压输出值，一般情况下，传感器的电压输出范围应在0.5V到4.5V之间。

如果输出值超出了这个范围，就说明传感器存在问题，需要进行维修或更换。

三、检查传感器信号波形除了检测电压信号外，我们还可以通过示波器来检查节气门位置传感器的信号波形。

将示波器的探头连接到传感器的信号线上，然后启动发动机，观察示波器上的波形图。

正常的波形图应该是一个连续的、平滑的曲线，如果出现波动或者不规则的情况，就说明传感器存在故障。

四、检测传感器响应速度我们还可以通过检测传感器的响应速度来判断其是否正常。

具体做法是在发动机怠速状态下，缓慢踩下油门，观察节气门位置传感器的响应速度。

正常的传感器应该能够及时、准确地反映节气门的开度变化，如果响应速度过慢或者不稳定，就说明传感器存在问题。

五、检查传感器的安装位置和角度我们还需要检查节气门位置传感器的安装位置和角度是否正确。

传感器应该与节气门轴线平行，并且与节气门的连接牢固。

如果传感器安装不正确，就会导致传感器信号的误差，影响发动机的工作效果。

总结：通过以上几个方面的检测，我们可以对公开课节气门位置传感器进行全面的检查。

如果发现传感器存在问题，应及时进行修复或更换，以保证发动机的正常运行。

同时，定期检查和维护传感器也是非常重要的，可以有效延长传感器的使用寿命，并提高发动机的工作效率。

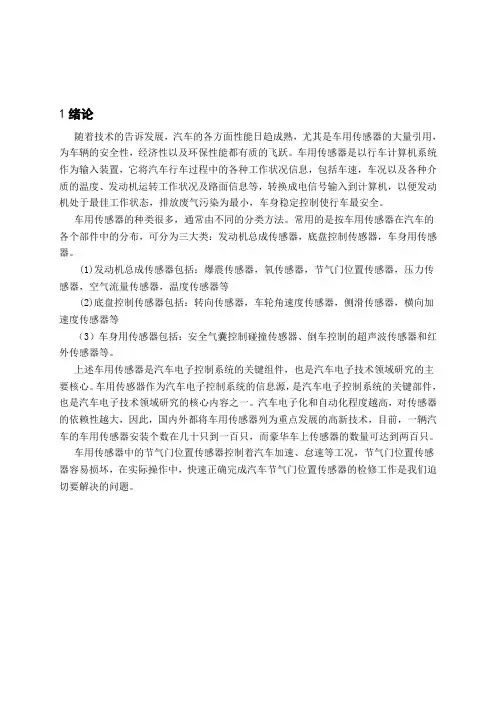

1绪论随着技术的告诉发展，汽车的各方面性能日趋成熟，尤其是车用传感器的大量引用，为车辆的安全性，经济性以及环保性能都有质的飞跃。

车用传感器是以行车计算机系统作为输入装置，它将汽车行车过程中的各种工作状况信息，包括车速，车况以及各种介质的温度、发动机运转工作状况及路面信息等，转换成电信号输入到计算机，以便发动机处于最佳工作状态，排放废气污染为最小，车身稳定控制使行车最安全。

车用传感器的种类很多，通常由不同的分类方法。

常用的是按车用传感器在汽车的各个部件中的分布，可分为三大类：发动机总成传感器，底盘控制传感器，车身用传感器。

(1)发动机总成传感器包括：爆震传感器，氧传感器，节气门位置传感器，压力传感器，空气流量传感器，温度传感器等(2)底盘控制传感器包括：转向传感器，车轮角速度传感器，侧滑传感器，横向加速度传感器等（3）车身用传感器包括：安全气囊控制碰撞传感器、倒车控制的超声波传感器和红外传感器等。

上述车用传感器是汽车电子控制系统的关键组件，也是汽车电子技术领域研究的主要核心。

车用传感器作为汽车电子控制系统的信息源，是汽车电子控制系统的关键部件，也是汽车电子技术领域研究的核心内容之一。

汽车电子化和自动化程度越高，对传感器的依赖性越大，因此，国内外都将车用传感器列为重点发展的高新技术，目前，一辆汽车的车用传感器安装个数在几十只到一百只，而豪华车上传感器的数量可达到两百只。

车用传感器中的节气门位置传感器控制着汽车加速、怠速等工况，节气门位置传感器容易损坏，在实际操作中，快速正确完成汽车节气门位置传感器的检修工作是我们迫切要解决的问题。

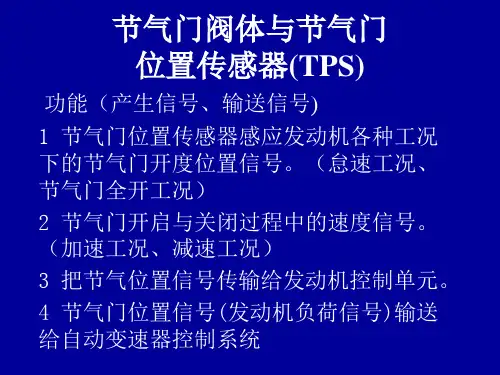

2节气门位置传感器概述2.1节气门位置传感器的作用节气门位置传感器安装在节气门体(亦称节流阀体)上，与节气门轴保持联动，由驾驶员通过驾驶踏板来操纵。

节气门位置传感器的作用是将节气门开度大小的状态变为电信号送入电子控制单元ECU。

电子控制单元ECU根据节气门开度大小，荻得发动机工况信息(怠速、部分负荷、全负荷等)和节气门开启的快慢程度获得加速、减速信息。

1绪论随着技术的告诉发展，汽车的各方面性能日趋成熟，尤其是车用传感器的大量引用，为车辆的安全性，经济性以及环保性能都有质的飞跃。

车用传感器是以行车计算机系统作为输入装置，它将汽车行车过程中的各种工作状况信息，包括车速，车况以及各种介质的温度、发动机运转工作状况及路面信息等，转换成电信号输入到计算机，以便发动机处于最佳工作状态，排放废气污染为最小，车身稳定控制使行车最安全。

车用传感器的种类很多，通常由不同的分类方法。

常用的是按车用传感器在汽车的各个部件中的分布，可分为三大类：发动机总成传感器，底盘控制传感器，车身用传感器。

(1)发动机总成传感器包括：爆震传感器，氧传感器，节气门位置传感器，压力传感器，空气流量传感器，温度传感器等(2)底盘控制传感器包括：转向传感器，车轮角速度传感器，侧滑传感器，横向加速度传感器等（3）车身用传感器包括：安全气囊控制碰撞传感器、倒车控制的超声波传感器和红外传感器等。

上述车用传感器是汽车电子控制系统的关键组件，也是汽车电子技术领域研究的主要核心。

车用传感器作为汽车电子控制系统的信息源，是汽车电子控制系统的关键部件，也是汽车电子技术领域研究的核心内容之一。

汽车电子化和自动化程度越高，对传感器的依赖性越大，因此，国内外都将车用传感器列为重点发展的高新技术，目前，一辆汽车的车用传感器安装个数在几十只到一百只，而豪华车上传感器的数量可达到两百只。

车用传感器中的节气门位置传感器控制着汽车加速、怠速等工况，节气门位置传感器容易损坏，在实际操作中，快速正确完成汽车节气门位置传感器的检修工作是我们迫切要解决的问题。

2节气门位置传感器概述2.1节气门位置传感器的作用节气门位置传感器安装在节气门体(亦称节流阀体)上，与节气门轴保持联动，由驾驶员通过驾驶踏板来操纵。

节气门位置传感器的作用是将节气门开度大小的状态变为电信号送入电子控制单元ECU。

电子控制单元ECU根据节气门开度大小，荻得发动机工况信息(怠速、部分负荷、全负荷等)和节气门开启的快慢程度获得加速、减速信息。

节气门位置传感器的检测方法！节气门位置传感器，是汽车电子控制系统中最重要的传感器，主要用于发动机电子燃油喷射系统和电控自动变速器系统。

节气门位置传感器安装在节气门体上节气门轴的一端，探测或监测节气门开度的大小和变化的快慢，并把位置信号转变为电信号后输入电控单元。

用于判别发动机的各种工况，从而控制不同的喷油量和点火正时。

在装备电子控制自动变速器的汽车上，节气门位置传感器信号是变速器换挡和变矩器锁止时的主要信号。

目前发动机电控系统主要采用的节气门位置传感器有霍尔元件式和双滑动电阻器式。

丰田凯美瑞、卡罗拉等采用了霍尔元件式；日产天籁、通用凯越汽车采用双滑动电阻器式。

霍尔式节气门位置传感器1. 结构原理与安装位置2016款丰田凯美瑞混合动力车型（发动机型号6AR-FSE）采用了非接触式双霍尔元件式节气门位置传感器，其结构如下图所示。

它主要由霍尔元件和磁铁组成，其中磁铁安装在节气门轴上，并可以绕霍尔元件转动。

霍尔式节气门位置传感器的控制电路及信号输出的特性如上图所示。

当节气门开度变化时，磁铁随之转动，从而改变了与霍尔元件之间的相对位置，霍尔集成电路由磁轭环绕。

霍尔集成电路将磁通量产生的变化转换为电信号，并以节气门位置信号的形式将其输出至ECM。

节气门位置传感器有两个传感器电路：VTA1和VTA2，各自发射一个信号。

VTA1用来检测节气门开度，VTA2用来检测VTA1的故障。

传感器信号电压与节气门开度成比例，在0 ～ 5V之间变化，并且传送到ECM端子VTA1和VTA2。

节气门关闭时，传感器输出电压降低；节气门打开时，传感器输出电压升高。

ECM根据这些信号计算节气门开度，并控制节气门执行器来响应驾驶员输入。

这些信号同时也用来计算空燃比修正值、功率提升修正值和燃油切断控制。

2. 电路连接2016款丰田凯美瑞混合动力版节气门位置传感器电路如下图所示。

节气门位置传感器集成在节气门体总成E16内。

E16有6个插脚。

节气门位置传感器是安装在节气门轴上的用来检测节气门开度的传感器，它有两种类型：一种是模拟节气门位置传感器，另一种是开关式节气门位置传感器。

1)模拟式节气门位置传感器模拟式节气门位置传感器(TPS)是一个可变电阻(电位计)，它告诉电脑节气门的位置，大多数节气门位置传感器包含与节气门轴相联的滑动触点臂，该触点臂在绕可动触点的轴放置的电阻材料段上滑动。

节气门位置传感器是一个三线传感器。

其中一线从电脑的传感器电源引来的5V电压对传感器电阻材料供电，另一线连接电阻材料的另一端为传感器提供接地。

第三根线连至传感器的可动触点，提供信号输出至电脑，电阻材料上每点的电压，由可动触点探测，并与节气门角度成正比。

这是一个重要的传感器，因为电脑用它的信号来计算发动机负荷，点火时间，排气再循环控制，怠速控制和像变速器换挡点那样的其他参数。

一个坏的节气门体位置传感器会引起加速滞后和怠速问题，以及驾驶性能问题和排放试验失败等。

几乎所有轿车制造商生产的节气门位置传感器以相同方式运行，所以这个示波器初设定和试验步骤应适合于大多数厂家和型号的三线节气门位置传感器，通常节气门位置传感器在节气门关时产生约低于1伏的电压信号，在油门全开时产生约低于5伏的电压信号。

测试传感器打开点火开关，发动机不运转，慢慢地让油门从关到全开，并重新返回至关油门。

反复这个过程几次。

慢慢地做，所以波形像例子中铺开在显示屏上。

波形结果翻阅制造商规范手册，以得到精确度的电压范围，通常传感器的电压应从怠速的的低于1伏到油门全开时的低于5伏，波形上不应有任何断裂，对地尖峰或大跌落。

特别应注意在前1/4油门运动中的波形，这是在驾驶中最常用到传感器碳膜的部分，传感器的前1/8至1/3的皮膜通常首先磨损。

4.0升吉普车切诺基有两个节气门位置传感器，一个用于电脑，另一个用于变速器控制。

发动机节气门位置传感器来的信号与变速器节气门位置传感器操作相对应。

变速器节气门位置传感器在怠速运转时产生低于5 伏的电压，在节气门全开时变到低于1伏，有一些你也许会碰到的其他情况。

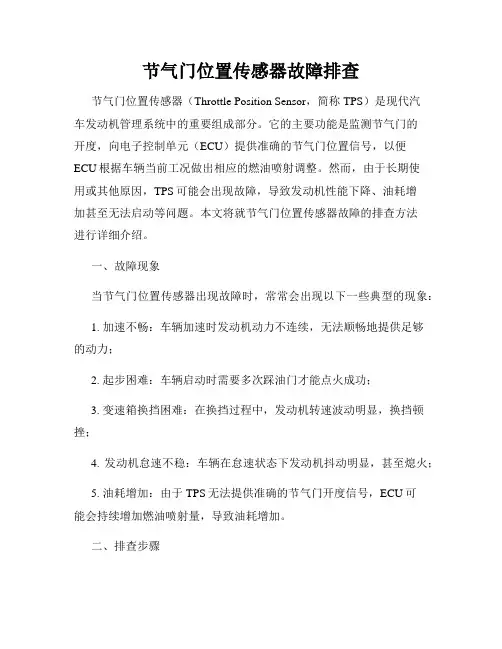

节气门位置传感器故障排查节气门位置传感器（Throttle Position Sensor，简称TPS）是现代汽车发动机管理系统中的重要组成部分。

它的主要功能是监测节气门的开度，向电子控制单元（ECU）提供准确的节气门位置信号，以便ECU根据车辆当前工况做出相应的燃油喷射调整。

然而，由于长期使用或其他原因，TPS可能会出现故障，导致发动机性能下降、油耗增加甚至无法启动等问题。

本文将就节气门位置传感器故障的排查方法进行详细介绍。

一、故障现象当节气门位置传感器出现故障时，常常会出现以下一些典型的现象：1. 加速不畅：车辆加速时发动机动力不连续，无法顺畅地提供足够的动力；2. 起步困难：车辆启动时需要多次踩油门才能点火成功；3. 变速箱换挡困难：在换挡过程中，发动机转速波动明显，换挡顿挫；4. 发动机怠速不稳：车辆在怠速状态下发动机抖动明显，甚至熄火；5. 油耗增加：由于TPS无法提供准确的节气门开度信号，ECU可能会持续增加燃油喷射量，导致油耗增加。

二、排查步骤为了准确判断是否为节气门位置传感器故障，我们可以按照以下步骤逐一进行排查：1. 检查TPS连接线路：首先，需要检查TPS的连接线路是否正常。

查看连接线路是否松脱、腐蚀或损坏，有无断路或短路现象。

如果发现线路问题，及时修复或更换连接线路；2. 检查TPS供电电压：使用万用表测量TPS供电电压是否在正常范围内。

TPS正常工作时，供电电压一般为5V左右。

如果供电电压异常，可能是供电线路故障或ECU故障，需要进一步排查；3. 检查TPS信号电压：同样使用万用表测量TPS信号电压是否在正常范围内。

正常情况下，TPS信号电压在节气门开度变化时应该有相应的变化。

如果信号电压不变或波动异常，可能是TPS内部元件故障，需要更换TPS；4. 检查节气门开度：使用专业的车辆诊断工具，读取节气门开度数值。

正常状况下，节气门开度应该能够平稳变化，并能够准确反映实际节气门的开度。

节气门传感器检测及作用节气门传感器又称为节气门开度传感器或节气门开关，是用于检测发动机状态的设备。

对于节气门传感器小编相信很多人都感到陌生，不过在小编的介绍下，大家会对节气门传感器更加熟悉。

一、节气门传感器检测(1)结构和电路，开关量输出型节气门位置传感器又称为节气门开关。

它有两副触点，分别为怠速触点(IDL)和全负荷触点(PSW)。

由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。

当节气门处于全关闭的位置时，怠速触点IDL 闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态，当节气门打开至一定角度(丰田1G-EU车为55°）的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。

丰田1G-EU发动机电子控制系统用的开关量输出型节气门位置传感器。

(2)开关量输出型节气门位置传感器的检查调整(丰田1S-E和2S-E)。

① 车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器，在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。

当节气门全闭时，怠速触点IDL应导通；当节气门全开或接近全开时，全负荷触点PSW应导通；在其他开度下，两触点均应不导通。

具体情况如表1所示。

否则，应调整或更换节气门位置传感器。

汽车发动机节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。

不同的节气门开度标志着发动机的不同运转工况。

为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。

它可以将节气门的开度转换成电信号输送给ECU，作为ECU 判定发动机运转工况的依据。

1绪论随着技术的告诉发展，汽车的各方面性能日趋成熟，尤其是车用传感器的大量引用，为车辆的安全性，经济性以及环保性能都有质的飞跃。

车用传感器是以行车计算机系统作为输入装置，它将汽车行车过程中的各种工作状况信息，包括车速，车况以及各种介质的温度、发动机运转工作状况及路面信息等，转换成电信号输入到计算机，以便发动机处于最佳工作状态，排放废气污染为最小，车身稳定控制使行车最安全。

车用传感器的种类很多，通常由不同的分类方法。

常用的是按车用传感器在汽车的各个部件中的分布，可分为三大类：发动机总成传感器，底盘控制传感器，车身用传感器。

(1)发动机总成传感器包括：爆震传感器，氧传感器，节气门位置传感器，压力传感器，空气流量传感器，温度传感器等(2)底盘控制传感器包括：转向传感器，车轮角速度传感器，侧滑传感器，横向加速度传感器等（3）车身用传感器包括：安全气囊控制碰撞传感器、倒车控制的超声波传感器和红外传感器等。

上述车用传感器是汽车电子控制系统的关键组件，也是汽车电子技术领域研究的主要核心。

车用传感器作为汽车电子控制系统的信息源，是汽车电子控制系统的关键部件，也是汽车电子技术领域研究的核心内容之一。

汽车电子化和自动化程度越高，对传感器的依赖性越大，因此，国内外都将车用传感器列为重点发展的高新技术，目前，一辆汽车的车用传感器安装个数在几十只到一百只，而豪华车上传感器的数量可达到两百只。

车用传感器中的节气门位置传感器控制着汽车加速、怠速等工况，节气门位置传感器容易损坏，在实际操作中，快速正确完成汽车节气门位置传感器的检修工作是我们迫切要解决的问题。

2节气门位置传感器概述2.1节气门位置传感器的作用节气门位置传感器安装在节气门体(亦称节流阀体)上，与节气门轴保持联动，由驾驶员通过驾驶踏板来操纵。

节气门位置传感器的作用是将节气门开度大小的状态变为电信号送入电子控制单元ECU。

电子控制单元ECU根据节气门开度大小，荻得发动机工况信息(怠速、部分负荷、全负荷等)和节气门开启的快慢程度获得加速、减速信息。
