节气门位置传感器

节气门传感器工作原理
节气门传感器是一种用于检测发动机节气门开度的传感器。

它通过测量气门的位置来控制进气量，以保证发动机正常工作。

节气门传感器的工作原理是基于电阻的变化。

传感器通常由两个电阻组成，分别位于气门的开口和关闭位置。

当气门开度发生变化时，电阻的数值也会发生相应的变化。

具体来说，传感器中的第一个电阻与气门在关闭位置时相连，而第二个电阻则与气门在开启位置时相连。

当气门关闭时，第一个电阻的电阻值较小，而第二个电阻的电阻值较大。

当气门打开时，电阻值会相应地发生反转。

通过测量电阻的变化，控制单元可以确定气门的开度，并据此调整进气量。

通常，节气门传感器会与其他传感器和执行器一起配合工作，以确保发动机的效率和性能。

需要注意的是，由于节气门传感器是基于电阻的测量原理，它可能会受到一些因素的影响，例如温度和湿度的变化。

因此，在实际使用中，需要对传感器进行校准和调整，以确保其准确性和可靠性。

节气门位置传感器是安装在节气门轴上的用来检测节气门开度的传感器，它有两种类型：一种是模拟节气门位置传感器，另一种是开关式节气门位置传感器。

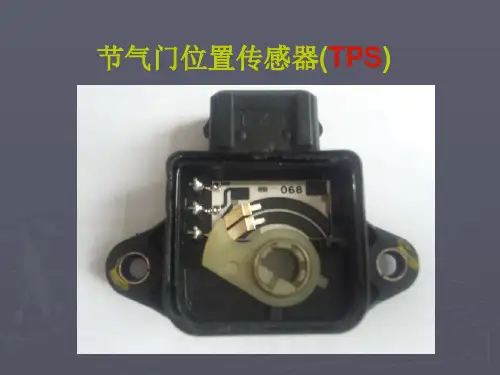

1)模拟式节气门位置传感器模拟式节气门位置传感器(TPS)是一个可变电阻(电位计)，它告诉电脑节气门的位置，大多数节气门位置传感器包含与节气门轴相联的滑动触点臂，该触点臂在绕可动触点的轴放置的电阻材料段上滑动。

节气门位置传感器是一个三线传感器。

其中一线从电脑的传感器电源引来的5V电压对传感器电阻材料供电，另一线连接电阻材料的另一端为传感器提供接地。

第三根线连至传感器的可动触点，提供信号输出至电脑，电阻材料上每点的电压，由可动触点探测，并与节气门角度成正比。

这是一个重要的传感器，因为电脑用它的信号来计算发动机负荷，点火时间，排气再循环控制，怠速控制和像变速器换挡点那样的其他参数。

一个坏的节气门体位置传感器会引起加速滞后和怠速问题，以及驾驶性能问题和排放试验失败等。

几乎所有轿车制造商生产的节气门位置传感器以相同方式运行，所以这个示波器初设定和试验步骤应适合于大多数厂家和型号的三线节气门位置传感器，通常节气门位置传感器在节气门关时产生约低于1伏的电压信号，在油门全开时产生约低于5伏的电压信号。

测试传感器打开点火开关，发动机不运转，慢慢地让油门从关到全开，并重新返回至关油门。

反复这个过程几次。

慢慢地做，所以波形像例子中铺开在显示屏上。

波形结果翻阅制造商规范手册，以得到精确度的电压范围，通常传感器的电压应从怠速的的低于1伏到油门全开时的低于5伏，波形上不应有任何断裂，对地尖峰或大跌落。

特别应注意在前1/4油门运动中的波形，这是在驾驶中最常用到传感器碳膜的部分，传感器的前1/8至1/3的皮膜通常首先磨损。

4.0升吉普车切诺基有两个节气门位置传感器，一个用于电脑，另一个用于变速器控制。

发动机节气门位置传感器来的信号与变速器节气门位置传感器操作相对应。

变速器节气门位置传感器在怠速运转时产生低于5 伏的电压，在节气门全开时变到低于1伏，有一些你也许会碰到的其他情况。

汽车发动机电控系统检修
节气门位置传感
器的结构原理
学习目的：
1.掌握节气门传感器结构；
2.掌握传感器的工作原理。

学习要求：
1.理解传感器的作用、结构。

2.掌握传感器原理和特性。

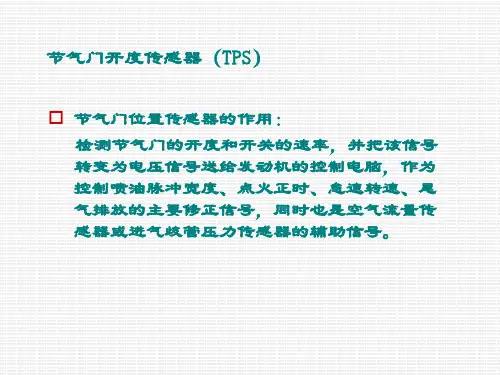

一、节气门位置传感器的作用
作用：检测节气门的开度及开度变
化，此信号输入ECU，控制燃油喷
射及其他辅助控制。

节气门开度（负荷）的大小，判定
发动机怠速、部分负荷、全负荷工
况，实现不同的控制模式；
节气门变化快慢（加速、减速），
实现加速加浓和减速减油或断油控
制。

二、节气门位置传感器安装位置
安装在节气
门体上
三、节气门位置传感器类型
1.开关量型
2.线性输出型（又称滑动电
阻式和可变电阻式）
（1）三引线式
（2）四引线式
1.开关量型节气门位置传感器由怠速开关和全负荷开关组成。

2.线性型节气门位置传感器
利用触点在电阻体上的滑动来改变电阻值，测得节气门开度的线形输出电压，可知节气门开度。

全关时电压信号应约为0.5V，随节气门增大，信号电压增强，全开时约为5V。

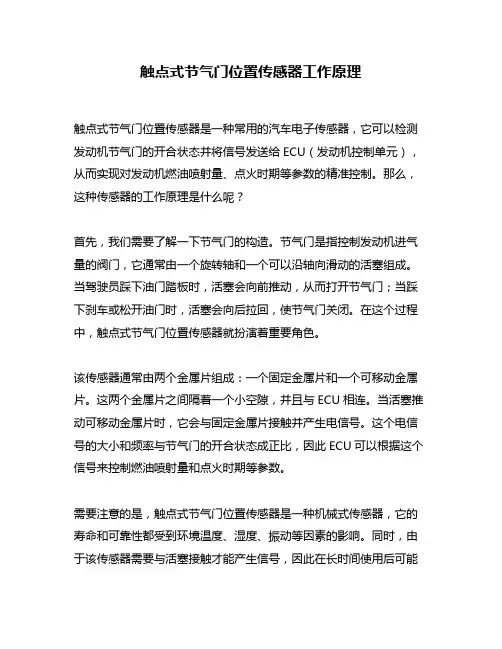

触点式节气门位置传感器工作原理
触点式节气门位置传感器是一种常用的汽车电子传感器，它可以检测发动机节气门的开合状态并将信号发送给ECU（发动机控制单元），从而实现对发动机燃油喷射量、点火时期等参数的精准控制。

那么，这种传感器的工作原理是什么呢？
首先，我们需要了解一下节气门的构造。

节气门是指控制发动机进气量的阀门，它通常由一个旋转轴和一个可以沿轴向滑动的活塞组成。

当驾驶员踩下油门踏板时，活塞会向前推动，从而打开节气门；当踩下刹车或松开油门时，活塞会向后拉回，使节气门关闭。

在这个过程中，触点式节气门位置传感器就扮演着重要角色。

该传感器通常由两个金属片组成：一个固定金属片和一个可移动金属片。

这两个金属片之间隔着一个小空隙，并且与ECU相连。

当活塞推动可移动金属片时，它会与固定金属片接触并产生电信号。

这个电信号的大小和频率与节气门的开合状态成正比，因此ECU可以根据这个信号来控制燃油喷射量和点火时期等参数。

需要注意的是，触点式节气门位置传感器是一种机械式传感器，它的寿命和可靠性都受到环境温度、湿度、振动等因素的影响。

同时，由于该传感器需要与活塞接触才能产生信号，因此在长时间使用后可能
会出现磨损或松动等问题，导致信号不稳定或失效。

为了解决这些问题，现代汽车逐渐采用了无触点式节气门位置传感器（如霍尔效应传感器）来替代触点式传感器。

总之，触点式节气门位置传感器是一种重要的汽车电子元件，在发动机控制系统中发挥着至关重要的作用。

通过了解它的工作原理，我们可以更好地理解汽车发动机控制系统的运作原理，并为维护和修理汽车提供参考。

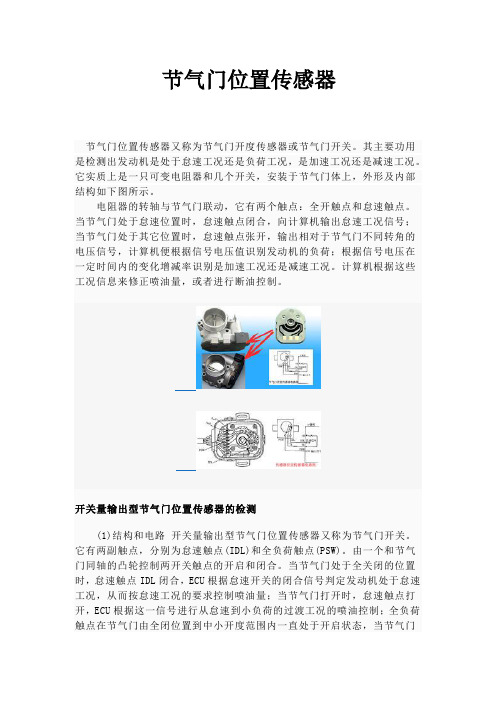

节气门位置传感器节气门位置传感器又称为节气门开度传感器或节气门开关。

其主要功用是检测出发动机是处于怠速工况还是负荷工况，是加速工况还是减速工况。

它实质上是一只可变电阻器和几个开关，安装于节气门体上，外形及内部结构如下图所示。

电阻器的转轴与节气门联动，它有两个触点：全开触点和怠速触点。

当节气门处于怠速位置时，怠速触点闭合，向计算机输出怠速工况信号；当节气门处于其它位置时，怠速触点张开，输出相对于节气门不同转角的电压信号，计算机便根据信号电压值识别发动机的负荷；根据信号电压在一定时间内的变化增减率识别是加速工况还是减速工况。

计算机根据这些工况信息来修正喷油量，或者进行断油控制。

开关量输出型节气门位置传感器的检测(1)结构和电路开关量输出型节气门位置传感器又称为节气门开关。

它有两副触点，分别为怠速触点(IDL)和全负荷触点(PSW)。

由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。

当节气门处于全关闭的位置时，怠速触点IDL闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态，当节气门打开至一定角度(丰田1G-EU车为55°）的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。

丰田1G-EU发动机电子控制系统用的开关量输出型节气门位置传感器。

(2)开关量输出型节气门位置传感器的检查调整(丰田1S-E和2S-E)。

①就车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器，在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。

当节气门全闭时，怠速触点IDL应导通；当节气门全开或接近全开时，全负荷触点PSW应导通；在其他开度下，两触点均应不导通。

滑动电阻式节气门位置传感器是一种常用于汽车发动机控制系统中的传感器。

它通过监测节气门的开度来反馈给发动机控制单元(ECU)，从而实现对发动机动力输出的精确控制。

本文将从工作原理、结构特点和应用场景等方面对滑动电阻式节气门位置传感器进行详细介绍。

一、滑动电阻式节气门位置传感器的工作原理滑动电阻式节气门位置传感器利用滑动电阻原理来监测节气门的开度。

其工作原理可以简单概括为：当节气门开度发生变化时，传感器内部的滑动电阻会随之产生相应的位移变化，从而改变传感器输出电压的数值。

这一变化的电压信号被传递给发动机控制单元(ECU)，通过对该信号进行解析和处理，ECU可以准确地控制发动机的燃油喷射量和点火时机，以实现对发动机动力输出的精确控制。

具体来说，滑动电阻式节气门位置传感器通常由一个可滑动连接的电阻薄膜组件和一个传感器电路组件构成。

当节气门开度发生变化时，电阻薄膜组件内部的滑动触点会随之产生相应的位移变化，从而改变电路中传感器的电阻数值。

这一变化的电阻数值最终被转换成相应的电压信号输出给ECU。

在工作过程中，滑动电阻的顺滑程度和触点与电阻薄膜之间的接触质量对传感器的性能和精度起着至关重要的作用。

二、滑动电阻式节气门位置传感器的结构特点1. 传感器结构简单：滑动电阻式节气门位置传感器整体结构相对简单，由电阻薄膜组件和传感器电路组件构成。

这种结构设计使得传感器具有较高的可靠性和稳定性。

2. 传感器响应速度快：滑动电阻式节气门位置传感器在工作时能够快速、准确地响应节气门开度的变化，并将变化的信号传递给ECU。

这种特点使得传感器能够有效地实现对发动机动力输出的精确控制。

3. 传感器适应性强：滑动电阻式节气门位置传感器的结构简单、工作稳定，使得其适用于各种环境条件下的汽车发动机控制系统。

不论是在高温、高湿或高振动的环境下，传感器都能够稳定可靠地工作。

三、滑动电阻式节气门位置传感器的应用场景滑动电阻式节气门位置传感器广泛应用于汽车发动机控制系统中。

节气门位置传感器教案第一章：节气门位置传感器概述1.1 节气门位置传感器的定义1.2 节气门位置传感器的作用1.3 节气门位置传感器的类型1.4 节气门位置传感器与发动机控制的关系第二章：节气门位置传感器的结构与原理2.1 节气门位置传感器的结构组成2.2 节气门位置传感器的工作原理2.3 节气门位置传感器的信号输出2.4 节气门位置传感器的故障原因及影响第三章：节气门位置传感器的检测与维修3.1 节气门位置传感器的检测方法3.2 节气门位置传感器的检测工具3.3 节气门位置传感器的维修技巧3.4 节气门位置传感器的故障案例分析第四章：节气门位置传感器的性能优化4.1 节气门位置传感器的调试方法4.2 节气门位置传感器的调整要点4.3 节气门位置传感器的性能升级4.4 节气门位置传感器的保养与维护第五章：节气门位置传感器在实际应用中的案例分析5.1 节气门位置传感器在发动机控制中的应用案例5.2 节气门位置传感器在自动变速器控制中的应用案例5.3 节气门位置传感器在ABS系统中的应用案例5.4 节气门位置传感器在其他控制系统中的应用案例第六章：不同车型节气门位置传感器的安装与调试6.1 丰田车型节气门位置传感器的安装与调试6.2 宝马车型节气门位置传感器的安装与调试6.3 大众车型节气门位置传感器的安装与调试6.4 其他品牌车型节气门位置传感器的安装与调试第七章：节气门位置传感器的故障诊断与排除7.1 节气门位置传感器常见故障现象7.2 节气门位置传感器的故障诊断方法7.3 节气门位置传感器的故障排除技巧7.4 节气门位置传感器的故障诊断与排除案例第八章：节气门位置传感器在现代汽车控制系统中的应用8.1 节气门位置传感器在发动机管理系统中的应用8.2 节气门位置传感器在电子节气门控制中的应用8.3 节气门位置传感器在混合动力汽车中的应用8.4 节气门位置传感器在新能源汽车中的应用第九章：节气门位置传感器的技术发展趋势9.1 节气门位置传感器技术的现状9.2 节气门位置传感器技术的发展趋势9.3 新型节气门位置传感器的研究与应用9.4 节气门位置传感器技术的发展前景第十章：节气门位置传感器的教学实践与评估10.1 节气门位置传感器的教学实践方法10.2 节气门位置传感器的教学实践案例10.3 节气门位置传感器的教学效果评估10.4 节气门位置传感器的教学改进与优化重点和难点解析重点环节一：节气门位置传感器的类型解析：节气门位置传感器的类型是本章节的基础知识，理解不同类型的节气门位置传感器对于理解其工作原理和应用场景至关重要。

节气门传感器故障节气门位置传感器是个摩擦件，也是个易损件，其本身或线路不良时会产生以下故障。

①发动机容易熄火或启动困难;②怠速不稳，偏高或偏低;③车辆起步发闯，发动机加速不良;④游车。

产生上述故障的主要原因有以下几种。

①接头锈蚀，接触不良，电压偏低或不导通，导致发动机容易熄火或启动困难。

②初始位置失准，输出电压偏高或偏低，造成怠速不稳，偏高或偏低。

初始电压过高时，IDL为OFF，使IAC停止工作，造成怠速不稳。

起步加速无IDL的为OFF信号输出，丧失了"异步喷射'的能力，使车辆的起步加速性能变坏。

相反，初始电压过低时，IDL继续导通的时间过长，断油功能会造成游车。

③镀膜失效，阻值变化造成输出电压失准，车辆起步发闯，加速不良。

④节气门处积炭过多，关闭不严，影响输出电压值和流量值，造成空燃比失准，怠速不稳。

(2)节气门位置传感器的就车检查其检查方法是：拆下节气门位置传感器的线柬插头。

①关于开关式节气门位置传感器，用万用表测量怠速开关和负荷开关的导通状况。

当节气门全闭时，怠速开关应导通;全开或接近全开时，全负荷开关应导通;在其他开度下，两开关应不导通。

否则，应予以调整或改换。

②关于线性可变电阻型节气门位置传感器，测量其线性电位计的电阻。

该电阻应能随节气门开度增大雨呈线性增大，且其大阻值应符合规定，否则，应予以调整或改换节气门位置传感器。

2节气门发热在每一台车辆中都有使汽车节气门发热的部件，叫节气门加热器，节气门加热器是曲轴废气通风加热器，是一个电磁阀确切的告诉你，那是进气预热器，对进气进行预热便于混合气燃烧，对冷起动作用重大!在汽车发动机的制定中一定要让热水管经过节气门，原因由下：1节气门加热器(热水管)是为节气门加热的，便于进气温度高一些让汽油充分燃烧。

2加热会让气门空气流动更快不会堵塞变黑。

3发动机在低温启动时其中有一部分可燃气体没有完全燃烧，随废气排出缸体，浪费了资源，污染了空气，也对发动机低温加速有影响，所以，热水管经过节气门是让发动机在低温启动时短时间对节气门加温，也是提升燃油利用率，提升发动机低温加速功率，减少大气污染。
