节气门传感器工作原理
节气门传感器是一种用来检测节气门开启程度的传感器,主要应用于汽车发动机的控制系统中。
它常见于电子节气门控制系统(ETC)中,通过监测节气门的开启程度,控制发动机的燃油供应和空气流量,以实现对发动机的精确控制。
在工作原理上,节气门传感器利用了传感器元件的特性。
其中,一种常见的工作原理是基于旋转角度的检测。
节气门传感器通常由一个器件组成,该器件与节气门轴相连,并随着节气门的调整而旋转。
该器件内部设有一个旋转传感器,用于监测旋转角度。
传感器内部的旋转传感器通常采用非接触式的工作原理,如霍尔效应或齿轮装置。
这些传感器会根据旋转角度的变化,通过改变输出信号的电压或电流来反映节气门的状态。
传感器输出的信号将送往控制单元,以实现发动机控制系统对发动机的精确控制。
通过监测节气门的开启程度,节气门传感器可以提供给发动机控制系统一个准确的节气门位置反馈。
这个反馈信号将与其他传感器的信号一起使用,用于计算发动机所需的燃油供应和空气流量。
据此,发动机控制系统可以调整燃油喷射量和气缸进气量,以实现对发动机的精确控制,提高燃烧效率和排放性能。
总的来说,节气门传感器通过监测节气门的开启程度,提供给发动机控制系统一个准确的节气门位置反馈,以实现对发动机
的精确控制。
它是汽车电子控制系统中重要的传感器之一,对于提高发动机性能和节能减排具有重要意义。
节气门位置传感器原理节气门位置传感器是现代汽车发动机控制系统中的重要传感器之一,它的作用是监测节气门的开合情况,并将相关信息传输给发动机控制单元(ECU),以便ECU能够根据实际情况控制燃油喷射和点火时机,从而实现对发动机的精准控制。
本文将详细介绍节气门位置传感器的原理及其工作过程。
1. 传感器结构。
节气门位置传感器通常由电子式节气门执行器和传感器两部分组成。
电子式节气门执行器负责控制节气门的开合,而传感器则负责监测节气门的位置,并将信号传输给ECU。
传感器内部包含一个电阻式传感器或霍尔传感器,用于检测节气门位置,同时还包括一个信号调理电路,用于处理传感器输出的模拟信号。
2. 工作原理。
当驾驶员踩下油门踏板时,电子式节气门执行器会根据油门踏板的位置控制节气门的开合,同时传感器会监测节气门的实际位置,并将信号传输给ECU。
ECU根据传感器的信号来调整燃油喷射量和点火时机,以实现对发动机动力输出的精准控制。
传感器工作原理主要依靠传感器内部的电阻值或霍尔元件的磁场变化来实现对节气门位置的监测,然后将监测到的信号转换成数字信号,再传输给ECU进行处理。
3. 故障诊断。
节气门位置传感器故障会导致发动机工作不稳定、油耗增加、动力不足等问题。
因此,及时发现并排除传感器故障十分重要。
一般来说,当传感器故障时,ECU会记录相关故障码,通过诊断仪读取故障码即可判断传感器是否正常工作。
此外,还可以通过检查传感器电压、信号线路和接地情况来判断传感器是否正常。
4. 维护保养。
为了保证节气门位置传感器的正常工作,需要定期进行检查和维护。
首先,要保持传感器的清洁,避免灰尘和油污的积聚影响传感器的工作。
其次,要检查传感器的连接线路是否松动或损坏,确保传感器能够正常传输信号。
最后,要定期检查传感器的工作状态,及时发现并排除故障,以确保发动机的正常工作。
总结。
节气门位置传感器作为发动机控制系统中的重要传感器,对发动机的工作性能起着至关重要的作用。

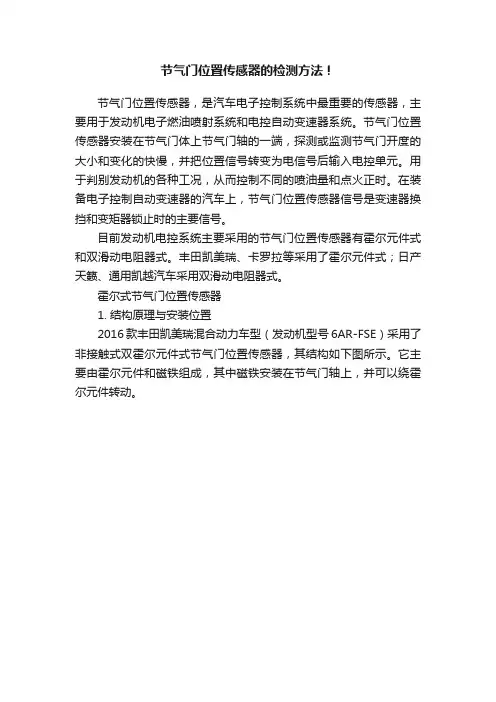

节气门位置传感器的检测方法!节气门位置传感器,是汽车电子控制系统中最重要的传感器,主要用于发动机电子燃油喷射系统和电控自动变速器系统。
节气门位置传感器安装在节气门体上节气门轴的一端,探测或监测节气门开度的大小和变化的快慢,并把位置信号转变为电信号后输入电控单元。
用于判别发动机的各种工况,从而控制不同的喷油量和点火正时。
在装备电子控制自动变速器的汽车上,节气门位置传感器信号是变速器换挡和变矩器锁止时的主要信号。
目前发动机电控系统主要采用的节气门位置传感器有霍尔元件式和双滑动电阻器式。
丰田凯美瑞、卡罗拉等采用了霍尔元件式;日产天籁、通用凯越汽车采用双滑动电阻器式。
霍尔式节气门位置传感器1. 结构原理与安装位置2016款丰田凯美瑞混合动力车型(发动机型号6AR-FSE)采用了非接触式双霍尔元件式节气门位置传感器,其结构如下图所示。
它主要由霍尔元件和磁铁组成,其中磁铁安装在节气门轴上,并可以绕霍尔元件转动。
霍尔式节气门位置传感器的控制电路及信号输出的特性如上图所示。
当节气门开度变化时,磁铁随之转动,从而改变了与霍尔元件之间的相对位置,霍尔集成电路由磁轭环绕。
霍尔集成电路将磁通量产生的变化转换为电信号,并以节气门位置信号的形式将其输出至ECM。
节气门位置传感器有两个传感器电路:VTA1和VTA2,各自发射一个信号。
VTA1用来检测节气门开度,VTA2用来检测VTA1的故障。
传感器信号电压与节气门开度成比例,在0 ~ 5V之间变化,并且传送到ECM端子VTA1和VTA2。
节气门关闭时,传感器输出电压降低;节气门打开时,传感器输出电压升高。
ECM根据这些信号计算节气门开度,并控制节气门执行器来响应驾驶员输入。
这些信号同时也用来计算空燃比修正值、功率提升修正值和燃油切断控制。
2. 电路连接2016款丰田凯美瑞混合动力版节气门位置传感器电路如下图所示。
节气门位置传感器集成在节气门体总成E16内。
E16有6个插脚。
汽车发动机电控系统检修
节气门位置传感
器的结构原理
学习目的:
1.掌握节气门传感器结构;
2.掌握传感器的工作原理。
学习要求:
1.理解传感器的作用、结构。
2.掌握传感器原理和特性。
一、节气门位置传感器的作用
作用:检测节气门的开度及开度变
化,此信号输入ECU,控制燃油喷
射及其他辅助控制。
节气门开度(负荷)的大小,判定
发动机怠速、部分负荷、全负荷工
况,实现不同的控制模式;
节气门变化快慢(加速、减速),
实现加速加浓和减速减油或断油控
制。
二、节气门位置传感器安装位置
安装在节气
门体上
三、节气门位置传感器类型
1.开关量型
2.线性输出型(又称滑动电
阻式和可变电阻式)
(1)三引线式
(2)四引线式
1.开关量型节气门位置传感器由怠速开关和全负荷开关组成。
2.线性型节气门位置传感器
利用触点在电阻体上的滑动来改变电阻值,测得节气门开度的线形输出电压,可知节气门开度。
全关时电压信号应约为0.5V,随节气门增大,信号电压增强,全开时约为5V。

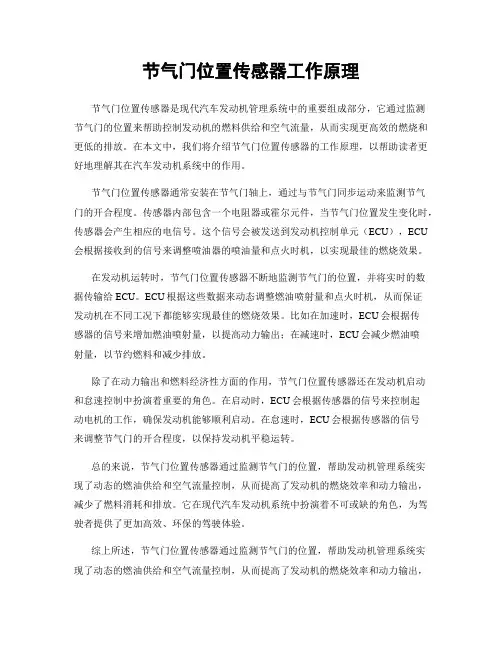

节气门位置传感器工作原理节气门位置传感器是现代汽车发动机管理系统中的重要组成部分,它通过监测节气门的位置来帮助控制发动机的燃料供给和空气流量,从而实现更高效的燃烧和更低的排放。
在本文中,我们将介绍节气门位置传感器的工作原理,以帮助读者更好地理解其在汽车发动机系统中的作用。
节气门位置传感器通常安装在节气门轴上,通过与节气门同步运动来监测节气门的开合程度。
传感器内部包含一个电阻器或霍尔元件,当节气门位置发生变化时,传感器会产生相应的电信号。
这个信号会被发送到发动机控制单元(ECU),ECU 会根据接收到的信号来调整喷油器的喷油量和点火时机,以实现最佳的燃烧效果。
在发动机运转时,节气门位置传感器不断地监测节气门的位置,并将实时的数据传输给ECU。
ECU根据这些数据来动态调整燃油喷射量和点火时机,从而保证发动机在不同工况下都能够实现最佳的燃烧效果。
比如在加速时,ECU会根据传感器的信号来增加燃油喷射量,以提高动力输出;在减速时,ECU会减少燃油喷射量,以节约燃料和减少排放。
除了在动力输出和燃料经济性方面的作用,节气门位置传感器还在发动机启动和怠速控制中扮演着重要的角色。
在启动时,ECU会根据传感器的信号来控制起动电机的工作,确保发动机能够顺利启动。
在怠速时,ECU会根据传感器的信号来调整节气门的开合程度,以保持发动机平稳运转。
总的来说,节气门位置传感器通过监测节气门的位置,帮助发动机管理系统实现了动态的燃油供给和空气流量控制,从而提高了发动机的燃烧效率和动力输出,减少了燃料消耗和排放。
它在现代汽车发动机系统中扮演着不可或缺的角色,为驾驶者提供了更加高效、环保的驾驶体验。
综上所述,节气门位置传感器通过监测节气门的位置,帮助发动机管理系统实现了动态的燃油供给和空气流量控制,从而提高了发动机的燃烧效率和动力输出,减少了燃料消耗和排放。
它在现代汽车发动机系统中扮演着不可或缺的角色,为驾驶者提供了更加高效、环保的驾驶体验。
节气门位置传感器工作原理
节气门位置传感器是一种用于测量发动机节气门开度的装置。
它通过电子方式将节气门的开度转换为电信号,从而实现对发动机的控制。
该传感器的工作原理如下:
1. 传感器结构:节气门位置传感器通常由一个可变电阻和一个电源电压组成。
这个电阻会随着节气门的开度变化而改变自身的电阻值。
2. 电阻变化:当节气门完全关闭时,传感器的电阻值为最大。
而当节气门完全打开时,电阻值为最小。
在节气门开度不同的中间位置,电阻值则位于最大和最小电阻值之间。
3. 电压输入:节气门位置传感器的电源电压会被施加到电阻上。
这个电压的大小一般为5伏(V)或12伏(V)。
4. 电信号输出:传感器会测量电阻的电压,并将其转换成与节气门开度相对应的电信号输出。
这个输出信号可以是电压信号或是频率信号,通常在0到5伏之间。
5. 发动机控制:将传感器的输出信号传递给发动机控制单元(ECU)。
ECU会通过读取传感器的输出信号,来判断节气
门的开度,并根据需要调整燃油喷射量和点火时序,以实现对发动机的控制。
综上所述,节气门位置传感器通过测量节气门开度的变化,并将其转化为相应的电信号输出,从而实现对发动机的控制。

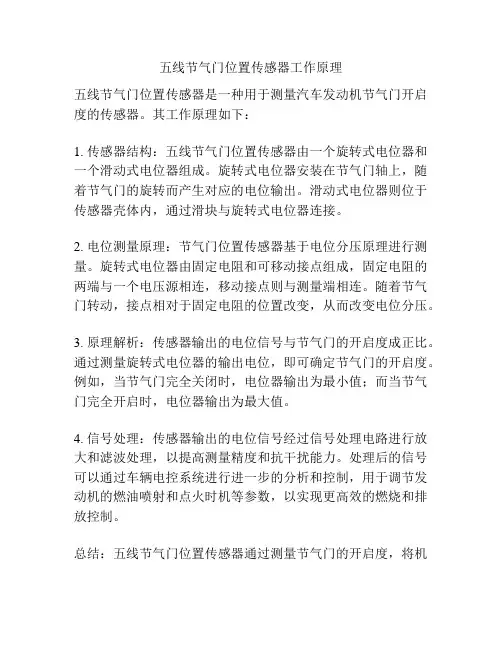

五线节气门位置传感器工作原理
五线节气门位置传感器是一种用于测量汽车发动机节气门开启度的传感器。
其工作原理如下:
1. 传感器结构:五线节气门位置传感器由一个旋转式电位器和一个滑动式电位器组成。
旋转式电位器安装在节气门轴上,随着节气门的旋转而产生对应的电位输出。
滑动式电位器则位于传感器壳体内,通过滑块与旋转式电位器连接。
2. 电位测量原理:节气门位置传感器基于电位分压原理进行测量。
旋转式电位器由固定电阻和可移动接点组成,固定电阻的两端与一个电压源相连,移动接点则与测量端相连。
随着节气门转动,接点相对于固定电阻的位置改变,从而改变电位分压。
3. 原理解析:传感器输出的电位信号与节气门的开启度成正比。
通过测量旋转式电位器的输出电位,即可确定节气门的开启度。
例如,当节气门完全关闭时,电位器输出为最小值;而当节气门完全开启时,电位器输出为最大值。
4. 信号处理:传感器输出的电位信号经过信号处理电路进行放大和滤波处理,以提高测量精度和抗干扰能力。
处理后的信号可以通过车辆电控系统进行进一步的分析和控制,用于调节发动机的燃油喷射和点火时机等参数,以实现更高效的燃烧和排放控制。
总结:五线节气门位置传感器通过测量节气门的开启度,将机
械转动的量转化为电位信号输出,为汽车电控系统提供了重要的反馈信息,实现对发动机工作参数的精确控制。

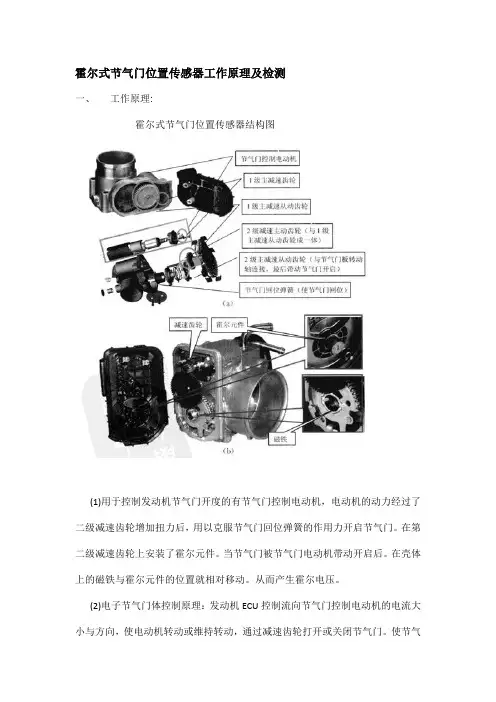

霍尔式节气门位置传感器工作原理及检测
一、工作原理:
霍尔式节气门位置传感器结构图
(1)用于控制发动机节气门开度的有节气门控制电动机,电动机的动力经过了二级减速齿轮增加扭力后,用以克服节气门回位弹簧的作用力开启节气门。
在第二级减速齿轮上安装了霍尔元件。
当节气门被节气门电动机带动开启后。
在壳体上的磁铁与霍尔元件的位置就相对移动。
从而产生霍尔电压。
(2)电子节气门体控制原理:发动机ECU控制流向节气门控制电动机的电流大小与方向,使电动机转动或维持转动,通过减速齿轮打开或关闭节气门。
使节气
门的实际开启角由节气门位置传感器检测并反馈给发动机ECU。
霍尔式节气门位置传感器将节气门开度角转换成电压,,并送至发动机ECU作为节气门开度信号(VTA)。
当VTA电压低于标准值时,其他装置确定其处于怠速状态。
霍尔元件节气门位置传感器主要由霍尔元件和可绕其转动的磁铁制成的霍尔IC构成。
磁铁安装在节气门轴的相同轴上.与节气门一起转动。
霍尔式节气门输出特性图
二、检测:
1.电阻检测:
打开点火开关,拔下踏板位置传感器、节气门控制组件和ECU的插接器。
用万用表测量各端子间的电阻的测量;节气门控制电机的电阻应在0.3~100欧姆之间;节气门位置传感器出现故障时,连同加速踏板总成一起更换
2.电压检测:
连接各连接器,打开点火开关,再用万用表测量各端子间的电压:。
节气门位置传感器原理
节气门位置传感器是一种用于测量发动机节气门位置的传感器。
它基于霍尔效应原理来工作。
霍尔效应是指当通过一种导电材料的电流通过时,垂直于电流方向的磁场会引起该材料中电子运动方向的偏转。
利用这个效应,可以设计出一种能够测量磁场变化的传感器。
节气门位置传感器通常由霍尔元件、磁场源和信号处理电路组成。
磁场源可以是永磁体或电磁线圈,它产生一个固定的磁场。
而霍尔元件则位于发动机节气门旁边,并感受到由磁场源产生的磁场。
当节气门打开或关闭时,磁场的方向和强度都会发生变化,进而影响霍尔元件感受到的磁场。
感受到的磁场变化会传递给信号处理电路进行处理,并最终转化为一个与节气门位置对应的电信号输出。
通过测量信号的变化,发动机控制单元可以实时监测到节气门的位置,进而调整燃油喷射、点火时间等参数,以实现对发动机的精确控制。
总结起来,节气门位置传感器利用霍尔效应原理,通过感受节气门旁边磁场的变化,将其转化为电信号,以实现对发动机节气门位置的准确测量与控制。
节气门位置传感器教案第一章:节气门位置传感器概述1.1 节气门位置传感器的定义1.2 节气门位置传感器的作用1.3 节气门位置传感器的类型1.4 节气门位置传感器与发动机控制的关系第二章:节气门位置传感器的结构与原理2.1 节气门位置传感器的结构组成2.2 节气门位置传感器的工作原理2.3 节气门位置传感器的信号输出2.4 节气门位置传感器的故障原因及影响第三章:节气门位置传感器的检测与维修3.1 节气门位置传感器的检测方法3.2 节气门位置传感器的检测工具3.3 节气门位置传感器的维修技巧3.4 节气门位置传感器的故障案例分析第四章:节气门位置传感器的性能优化4.1 节气门位置传感器的调试方法4.2 节气门位置传感器的调整要点4.3 节气门位置传感器的性能升级4.4 节气门位置传感器的保养与维护第五章:节气门位置传感器在实际应用中的案例分析5.1 节气门位置传感器在发动机控制中的应用案例5.2 节气门位置传感器在自动变速器控制中的应用案例5.3 节气门位置传感器在ABS系统中的应用案例5.4 节气门位置传感器在其他控制系统中的应用案例第六章:不同车型节气门位置传感器的安装与调试6.1 丰田车型节气门位置传感器的安装与调试6.2 宝马车型节气门位置传感器的安装与调试6.3 大众车型节气门位置传感器的安装与调试6.4 其他品牌车型节气门位置传感器的安装与调试第七章:节气门位置传感器的故障诊断与排除7.1 节气门位置传感器常见故障现象7.2 节气门位置传感器的故障诊断方法7.3 节气门位置传感器的故障排除技巧7.4 节气门位置传感器的故障诊断与排除案例第八章:节气门位置传感器在现代汽车控制系统中的应用8.1 节气门位置传感器在发动机管理系统中的应用8.2 节气门位置传感器在电子节气门控制中的应用8.3 节气门位置传感器在混合动力汽车中的应用8.4 节气门位置传感器在新能源汽车中的应用第九章:节气门位置传感器的技术发展趋势9.1 节气门位置传感器技术的现状9.2 节气门位置传感器技术的发展趋势9.3 新型节气门位置传感器的研究与应用9.4 节气门位置传感器技术的发展前景第十章:节气门位置传感器的教学实践与评估10.1 节气门位置传感器的教学实践方法10.2 节气门位置传感器的教学实践案例10.3 节气门位置传感器的教学效果评估10.4 节气门位置传感器的教学改进与优化重点和难点解析重点环节一:节气门位置传感器的类型解析:节气门位置传感器的类型是本章节的基础知识,理解不同类型的节气门位置传感器对于理解其工作原理和应用场景至关重要。
触点式节气门位置传感器工作原理1. 概述在汽车发动机燃烧室中,空燃比的控制对于发动机性能的提升至关重要。
节气门作为发动机的控制装置之一,起到调节进气量的作用。
为了实现精确的进气控制,需要使用节气门位置传感器来监测节气门的位置。
本文将详细介绍触点式节气门位置传感器的工作原理。
2. 传感器结构触点式节气门位置传感器由以下几个主要部分组成: - 节气门轴 - 触发器 - 接点 - 弹簧 - 导线3. 工作原理触点式节气门位置传感器的工作原理可以分为以下几个步骤:3.1 节气门位置检测节气门轴连接着节气门,当驾驶员踩下油门时,节气门会打开或关闭。
传感器的任务就是检测节气门的位置,以便反馈给发动机控制单元。
3.2 触发器感应传感器内部安装有一个触发器,触发器的任务是检测节气门的位置。
当节气门轴旋转,触发器会被触发。
3.3 接点闭合当触发器被触发时,接点会闭合,这个闭合的动作会导致电流通过传感器的导线。
3.4 信号传输当接点闭合后,传感器会向发动机控制单元发送一个电压信号。
发动机控制单元根据接收到的信号来调整发动机的工作状态,从而实现精确的进气量控制。
3.5 接点分离当节气门位置发生变化时,触发器将不再被触发,接点会分离,电流不再通过传感器的导线。
4. 优势和应用触点式节气门位置传感器具有以下优势: - 结构简单,制造成本低。
- 可靠性高,因为没有机械移动部件。
- 响应速度快,可以实时监测节气门的位置变化。
触点式节气门位置传感器主要应用于汽车发动机控制系统中,通过精确监测节气门的位置来控制进气量,以提高发动机的燃烧效率和性能。
5. 维护和注意事项触点式节气门位置传感器需要定期维护和注意以下事项: - 定期检查传感器的触发器和接点是否运作正常。
- 注意防水,避免传感器的进水导致损坏。
- 避免接触高温,长时间高温环境会影响传感器的性能。
结论触点式节气门位置传感器是一种用于汽车发动机控制系统的重要传感器,它通过监测节气门的位置来实现精确的进气量控制。
传感器功能描述电控汽车要实现自动控制,必须由各种传感器将大量的信息传送到控制电脑,再由电脑经过数据分析后向执行元件发出控制指令。
因此对传感器功能的了解是非常重要的。
下面介绍自动变速器控制系统传感器的功能。
◆节气门位置传感器的结构和功能描述节气门位置传感器也叫TPS,从本质上讲,该传感器完全可以等同于一个可变电位器,通过中心滑臂的上下移动而使输出信号电压的幅度发生变化。
从信号特征来看,节气门位置传感器的信号是连续变化的。
不管是机械式还是电子式节气门位置传感器,油门的开度均传递出一个信息,即反映驾驶者加速或者减速的操作要求,这种要求,不同的控制单元将依据控制功能的不同而作出不同的解读和响应:对发动机控制单元而言,它的控制体现在发动机功率变化上,是通过燃油喷射量的增减和点火时间的调整而实现的。
对自动变速器控制单元而言,它的控制体现在换档时刻和油压的动态调节上,是通过控制换档电磁阀和油压调节电磁阀的激发过程而实现的。
●节气门位置传感器的类型节气门位置传感器从结构可分为三线式、四线式、五线式和电子节气门等,三线式不含怠速触点,四线式装有怠速触点,五线式包含一个三线式传感器和两个开关信号,而电子节气门有的则是去掉了油门拉线,油门的开闭由执行电机来实现。
★三线式节气门位置传感器的结构和原理介绍三线式节气门位置传感器是四线的基础形式,发动机控制系统对怠速的识别是基于信号的最小值,其值一般在0.5V左右。
如图所示,PCM提供的5V稳压电源经内部附加电阻R、节气门位置传感器后在PCM的内部搭铁而构成一个完整的电器回路,当滑动触臂停留在中位时,传感器的电阻被分成两部分,为分析方便起见,我们不妨设上下电阻分别为R1和R2,因信号是从触臂传送到PCM的,那么信号电压为触臂对搭铁端的电位差,即电阻R2两端的电压,从图中可以看出,电阻R、R1和R2呈串联状态,串联电路的特点如下图所示依据串联电路的特点可知,流经这三个电阻的电流是相等的,若设电流为I,那么信号电压将为IR2,从这个式子我们可以发现,在流经传感器回路的电流一定的情况下,输入信号的大小只取决于电阻R2的大小,即节气门开度的大小。
节气门位置传感器构造原理与检测
节气门由驾驶员通过加速踏板来操纵,以改变发动机的进气量,从而控制发动机的运转。
不同的节气门开度标志着发动机的不同运转工况。
为了使喷油量满足不同工况的要求,电子控制汽油喷射系统在节气门体上装有节气门位置传感器。
它可以将节气门的开度转换成电信号输送给ECU,作为ECU判定发动机运转工况的依据。
节气门位置传感器有开关量输出型和线性可变电阻输出型两种。
1、开关量输出型节气门位置传感器的检测
(1)结构和电路
开关量输出型节气门位置传感器又称为节气门开关。
它有两副触点,分别为怠速触点(IDL)和全负荷触点(PSW)。
如图1所示,由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。
当节气门处于全关闭的位置时,怠速触点IDL 闭合,ECU根据怠速开关的闭合信号判定发动机处于怠速工况,从而按怠速工况的要求控制喷油量;当节气门打开时,怠速触点打开,ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制;全负荷触点在节气门由全闭位置到中小开度围一直处于开启状态,当节气门打开至一定角度(丰田1G-EU车为55°)的位置时,全负荷触点开始闭合,向ECU送出发动机处于全负荷运转工况的信号,ECU 根据此信号进行全负荷加浓控制。
丰田1G-EU发动机电子控制系统用的开关量输出型节气门位置传感器,它与ECU的连接线路如图2所示。
(2)开关量输出型节气门位置传感器的检查调整(丰田1S-E和2S-E)①就车检查端子间的导通性
点火开关置于“OFF”位置,拔下节气门位置传感器连接器,在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规;如图3所示,用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。
当节气门全闭时,怠速触点IDL应导通;当节气门全开或接近全开时,全负荷触点PSW应导通;在其他开度下,两触点均应不导通。
具体情况如表1所示。
否则,应调整或更换节气门位置传感器。
表1端子间导通性检查要求(丰田1S-E和2S-E)
限位螺钉和
限位杆之间
的间隙
端子
IDL-E(TL)PSW-E(TL)IDL-PSW
0.5mm导通不导通不导通
0.9mm不导通不导通不导通
节气门全开不导通导通不导通
②节气门位置传感器的单体检查
作如图4所示的直角坐标图,使节气门处于下列开度位置:有三效催化转化器的为71°或81°,无三效催化转化器的为41°或51°(节气门完全关闭时的度数为6°)。
然后用万用表的Ω档(如图5(a)所示),检查每个端子间的导通性,其结果应如表2所示。
表2端子间的导通性检查要求(丰田1S-E和2S-E)
节气门开度
有三效催化转化器
节气门
开度
无三效催化转化器IDL-E
(TL)
PSW-E
(TL)
IDL-PS
W
IDL-E
(TL)
PSW-E
(TL)
DL-PS
W
从垂直
位置起71°不导通不导通不导通
从垂直
位置起
41°
不导通不导通不导通
从垂直
位置起81°不导通导通不导通
从垂直
位置起
51°
不导通导通不导通
从垂直
位置起7.5°导通不导通不导通
从垂直
位置起
7.5°
导通不导通不导通
③开关量输出型节气门位置传感器的调整如果检查结果不符合要求可进行如
下调整:松开节气门位置传感器的两个固定螺钉,在节气门限位螺钉和限位杆之间插入0.7mm(丰田1G-EU车为0.55mm)的厚薄规,并将万用表Ω档的接头连接节气门位置传感器端子IDL和E(TL)(图5(b)),逆时针平稳地转动节气门位置传感器,直到万用表有读数显示,并用两只螺钉固定;然后再换用0.50mm 或0.90mm(丰田1G-EU车为0.44mm或0.66mm)的厚薄规,再检查端子IDL-E (TL)之间的导通性:限位杆和限位螺钉之间的间隙为0.5mm(丰田16EU车为0.44mm)时导通(万用表读数为0);间隙为0.9mm(丰田1G-EU车为0.66mm)时不导通(万用表Ω档读数为∞)。
2、线性可变电阻输出型节气门位置传感器的检测(皇冠3.0车)
(1)结构和电路
线性可变电阻型节气门位置传感器是一种线性电位计,电位计的滑动触点由节气门轴带动。
其结构和电压信号输出特性如图6所示。
在不同的节气门开度下,电位计的电阻也不同,从而将节气门开度转变为电压信号输送给ECU。
ECU通过节气门位置传感器,可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号,以及节气门开度的变化速率,从而更精确地判定发动机的运行工况。
一般在这种节气门位置传感器中,也设有一怠速触点IDL,以判定发动机的怠速工况。
线性可变电阻型节气门位置传感器与ECU 的连接线路如图7所示。
(2)线性可变电阻型节气门位置传感器的检查调整(以皇冠3.0为例)
①怠速触点导通性检测点火开关置于“OFF”位置,拔去节气门位置传感器的导线连接器,用万用表Ω档在节气门位置传感器连接器上测量怠速触点IDL的导通情况(图8)。
当节气门全闭时,IDL-E2端子间应导通(电阻为0);当节气门打开时,IDL-E2端子间应不导通(电阻为∞)。
否则应更换节气门位置传感器。
②测量线性电位计的电阻
点火开关置于OFF位置,拔下节气门位置传感器的导线连接器,用万用表的Ω档测量线性电位计的电阻(图9中E2和之间的电阻),该电阻应能随节气门开度增大而呈线性增大。
在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规,用万用表Ω档测量此传感器导线连接器上各端子间的电阻,其电阻值应符合表3所示。
表3线性可变电阻型节气门位置传感器各端子间的电阻(皇冠3.0车)限位螺钉与限位杆
间隙(或节气门开
度)
端子名称电阻值
0mm V TA-E20.34-6.30kΩ
0.45mm IDL-E20.50kΩ或更小
0.55mm IDL-E2∞
节气门全开V TA-E2 2.40-11.20kΩ
-V C-E2 3.10-7.20kΩ
③电压检查
插好节气门位置传感器的导线连接器,当点火开关置“ON”位置时,发动机ECU 连接器上IDL、V C、三个端子处应有电压;用万用表电压档检测IDL-E2、V C-E2、V TA-E2间的电压值应符合表4所示。
表4节气门位置传感器各端子电压
端子条件标准电压
IDL-E2节气门全开9-14V
V C-E2- 4.0-5.5V
V TA-E2节气门全闭0.3-0.8V
节气门全开 3.2-4.9V
④节气门位置传感器的调整
拧松节气门位置传感器的两个固定螺钉(图10(a)),在节气门限位螺钉和限位杆之间插入0.50mm厚薄规,同时用万用表Ω档测量IDL和E2的导通情况(图10(b))。
逆时针转动节气门位置传感器,使怠速触点断开,然后按顺时针方向慢慢转动节气门位置传感器,直至怠速触点闭合为止(万用表有读数显示),拧紧节气门位置传感器的两个固定螺钉。
再先后用0.45mm和0.55mm的厚薄规
.. .
…
插入节气门限位螺钉和限位杆之间,测量怠速触点IDL和E2之间的导通情况。
当厚薄规为0.45mm时,IDL和E2端子间应导通;当厚薄规为0.55mm时,IDL和E2端子间应不导通。
否则,应重新调整节气门位置传感器。
