汽车发动机维修节气门位置传感器的检测

节气门位置传感器的检测方法节气门位置传感器是发动机控制系统中的重要部件，它的工作状态直接影响着发动机的工作效率和性能。

因此，及时检测和维护节气门位置传感器是非常重要的。

下面将介绍一些常用的节气门位置传感器检测方法。

首先，我们可以通过使用OBD诊断仪来检测节气门位置传感器。

OBD诊断仪是一种专门用于诊断车辆故障的设备，它可以通过连接到车辆的OBD接口来读取车辆的故障代码和数据流信息。

在使用OBD诊断仪时，我们可以通过查看数据流信息来获取节气门位置传感器的工作状态，包括节气门位置传感器的输出电压、位置等参数，从而判断传感器是否正常工作。

其次，我们可以通过检查传感器的电气连接来检测节气门位置传感器。

在车辆的发动机控制系统中，节气门位置传感器通常会通过电气连接与发动机控制单元（ECU）相连。

因此，我们可以通过检查传感器的电气连接是否良好，包括检查传感器的接线端子是否松动、接触是否良好等来判断传感器的工作状态。

另外，我们还可以通过使用万用表来检测节气门位置传感器的电阻值。

在车辆维修过程中，我们可以使用万用表来检测传感器的电阻值，从而判断传感器是否存在断路或短路等故障。

通过比对传感器的实际电阻值和标准数值，我们可以判断传感器是否正常工作。

此外，我们还可以通过检查传感器的工作环境来检测节气门位置传感器。

传感器的工作环境对其工作状态有着重要影响，包括传感器是否受到了水汽侵入、灰尘堵塞等。

因此，我们可以通过检查传感器的安装位置和周围环境来判断传感器是否受到了外界环境的影响。

最后，我们还可以通过进行实际的工作状态测试来检测节气门位置传感器。

在车辆维修过程中，我们可以通过连接传感器模拟器或者使用示波器等设备来对传感器进行实际的工作状态测试，从而判断传感器是否正常工作。

综上所述，节气门位置传感器的检测方法包括使用OBD诊断仪、检查传感器的电气连接、使用万用表检测电阻值、检查传感器的工作环境以及进行实际的工作状态测试等。

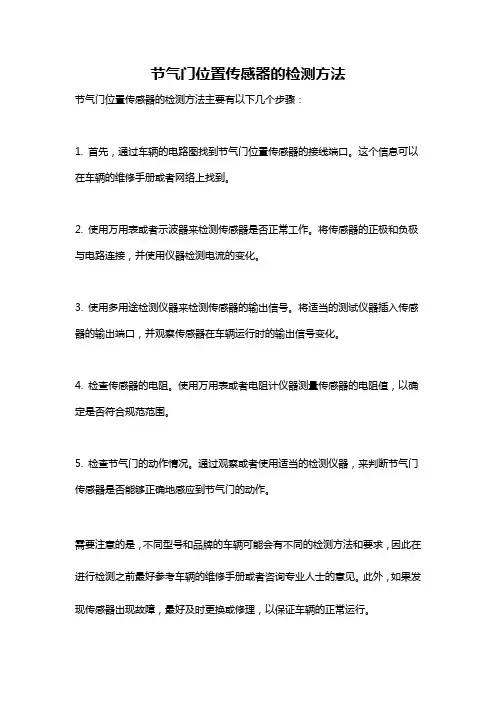

节气门位置传感器的检测方法
节气门位置传感器的检测方法主要有以下几个步骤：
1. 首先，通过车辆的电路图找到节气门位置传感器的接线端口。

这个信息可以在车辆的维修手册或者网络上找到。

2. 使用万用表或者示波器来检测传感器是否正常工作。

将传感器的正极和负极与电路连接，并使用仪器检测电流的变化。

3. 使用多用途检测仪器来检测传感器的输出信号。

将适当的测试仪器插入传感器的输出端口，并观察传感器在车辆运行时的输出信号变化。

4. 检查传感器的电阻。

使用万用表或者电阻计仪器测量传感器的电阻值，以确定是否符合规范范围。

5. 检查节气门的动作情况。

通过观察或者使用适当的检测仪器，来判断节气门传感器是否能够正确地感应到节气门的动作。

需要注意的是，不同型号和品牌的车辆可能会有不同的检测方法和要求，因此在进行检测之前最好参考车辆的维修手册或者咨询专业人士的意见。

此外，如果发现传感器出现故障，最好及时更换或修理，以保证车辆的正常运行。

节气门位置传感器的检测节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。

不同的节气门开度标志着发动机的不同运转工况。

为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。

它可以将节气门的开度转换成电信号输送给ECU，作为ECU判定发动机运转工况的依据。

1、开关量输出型节气门位置传感器的检测（1）结构和电路开关量输出型节气门位置传感器又称为节气门开关。

它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。

如图所示，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。

当节气门处于全关闭的位置时，怠速触点IDL闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态，当节气门打开至一定角度（丰田1G-EU车为55°）的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。

（2）开关量输出型节气门位置传感器的检测。

用万用电表的欧姆档分别检测IDL-E和PSW-E端口的电阻，判断是否导通：检测结果：1、怠速状态：IDL-E: 通PSW-E: 不通2、节气门开度约55%：IDL-E: 不通PSW-E: 通2、线性可变电阻输出型节气门位置传感器检测（1）结构和电路线性可变电阻型节气门位置传感器是一种线性电位计，电位计的滑动触点由节气门轴带动。

在不同的节气门开度下，电位计的电阻也不同，从而将节气门开度转变为电压信号输送给ECU。

ECU通过节气门位置传感器，可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号，以及节气门开度的变化速率，从而更精确地判定发动机的运行工况。

一般在这种节气门位置传感器中，也设有一怠速触点IDL，以判定发动机的怠速工况。

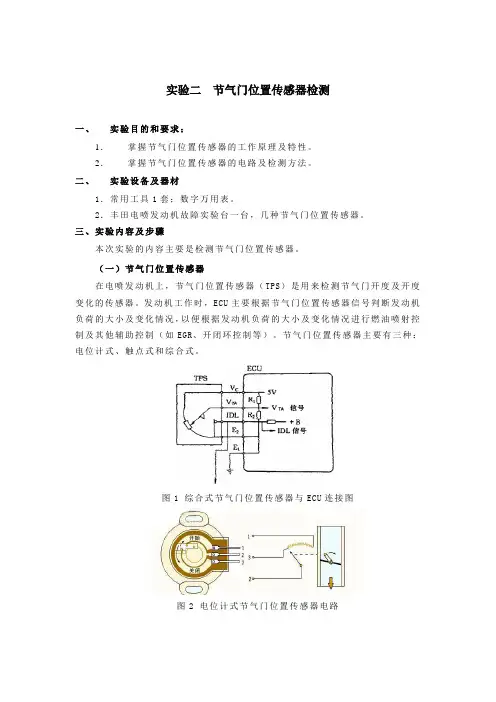

实验二节气门位置传感器检测一、实验目的和要求：1．掌握节气门位置传感器的工作原理及特性。

2．掌握节气门位置传感器的电路及检测方法。

二、实验设备及器材1．常用工具1套；数字万用表。

2．丰田电喷发动机故障实验台一台，几种节气门位置传感器。

三、实验内容及步骤本次实验的内容主要是检测节气门位置传感器。

（一）节气门位置传感器在电喷发动机上，节气门位置传感器（TPS）是用来检测节气门开度及开度变化的传感器。

发动机工作时，ECU主要根据节气门位置传感器信号判断发动机负荷的大小及变化情况，以便根据发动机负荷的大小及变化情况进行燃油喷射控制及其他辅助控制（如EGR、开闭环控制等）。

节气门位置传感器主要有三种：电位计式、触点式和综合式。

图1 综合式节气门位置传感器与ECU连接图图2 电位计式节气门位置传感器电路该类型传感器有四个端子，分别为VC、VTA、IDL及E2。

检测项目如下：①怠速触点导通性检测当节气门全闭时，用万用表欧姆档测量IDL 与E2 端子间电阻应为0（导通）；当节气门打开时，IDL 与E2 端子间电阻应为∞（不导通）。

②电阻检查点火开关置于“OFF”位置，拆开线束插接器。

将万用表打到欧姆档，在传感器侧测量端子VTA-E2、IDL-E2、VC-E2之间在相应条件下的电阻，并将测量结果记录在表1中。

表1测量电阻值记录表③电压检查点火开关置于“OFF”位置，拆开线束插接器，然后将点火开关置于“ON”位置（不起动发动机），用万用表在线束侧测量VC-E2之间的电压。

接好插接器，点火开关置于“ON”位置(不启动发动机)，在ECU侧用万用表测量VTA-E2、IDL-E2在相应条件下的电压。

标准：节气门全关时，电压大于0.2v(0.5v)；随节气门开度增大，电压逐渐升高；全开时，电压小于4.8V。

将数据记录在表2中。

表2 测量电压数据记录表2.电位计式该类型的传感器是一个线性可变的电位计，电位计的滑动触点由节气门轴驱动，内部电路如图2所示。

节气门位置传感器故障排查节气门位置传感器（Throttle Position Sensor，简称TPS）是现代汽车发动机管理系统中的重要组成部分。

它的主要功能是监测节气门的开度，向电子控制单元（ECU）提供准确的节气门位置信号，以便ECU根据车辆当前工况做出相应的燃油喷射调整。

然而，由于长期使用或其他原因，TPS可能会出现故障，导致发动机性能下降、油耗增加甚至无法启动等问题。

本文将就节气门位置传感器故障的排查方法进行详细介绍。

一、故障现象当节气门位置传感器出现故障时，常常会出现以下一些典型的现象：1. 加速不畅：车辆加速时发动机动力不连续，无法顺畅地提供足够的动力；2. 起步困难：车辆启动时需要多次踩油门才能点火成功；3. 变速箱换挡困难：在换挡过程中，发动机转速波动明显，换挡顿挫；4. 发动机怠速不稳：车辆在怠速状态下发动机抖动明显，甚至熄火；5. 油耗增加：由于TPS无法提供准确的节气门开度信号，ECU可能会持续增加燃油喷射量，导致油耗增加。

二、排查步骤为了准确判断是否为节气门位置传感器故障，我们可以按照以下步骤逐一进行排查：1. 检查TPS连接线路：首先，需要检查TPS的连接线路是否正常。

查看连接线路是否松脱、腐蚀或损坏，有无断路或短路现象。

如果发现线路问题，及时修复或更换连接线路；2. 检查TPS供电电压：使用万用表测量TPS供电电压是否在正常范围内。

TPS正常工作时，供电电压一般为5V左右。

如果供电电压异常，可能是供电线路故障或ECU故障，需要进一步排查；3. 检查TPS信号电压：同样使用万用表测量TPS信号电压是否在正常范围内。

正常情况下，TPS信号电压在节气门开度变化时应该有相应的变化。

如果信号电压不变或波动异常，可能是TPS内部元件故障，需要更换TPS；4. 检查节气门开度：使用专业的车辆诊断工具，读取节气门开度数值。

正常状况下，节气门开度应该能够平稳变化，并能够准确反映实际节气门的开度。

节气门位置传感器电阻片检验报告节气门位置传感器电阻片是一种用于测量节气门开度的传感器，广泛应用于汽车发动机管理系统中。

为了确保传感器的正常工作，需要对电阻片进行检验。

以下是对节气门位置传感器电阻片进行检验的报告，报告内容超过1200字。

一、背景介绍二、检验目的本次检验的目的是验证节气门位置传感器电阻片的工作状态，确保其能够准确地反映节气门的开度，提供准确的信号给发动机管理系统。

三、检验方法1.使用万用表测量电阻片的阻值。

将电阻片连接到万用表的两端，根据产品规格要求选择合适的测量档位，并记录下测得的阻值。

2.将测得的阻值与产品规格要求进行对比，判断电阻片的工作状态是否正常。

四、检验结果经过检验，测得的阻值为X欧姆，与产品规格要求的Y欧姆相符/不相符。

五、结果分析1.如果测得的阻值与产品规格要求相符，则说明电阻片处于正常工作状态，能够准确反映节气门的开度。

2.如果测得的阻值与产品规格要求不相符，则说明电阻片存在故障或损坏，需要进行修理或更换。

六、结论与建议根据检验结果，可以得出以下结论和建议：1.如果测得的阻值与产品规格要求相符，则可以确认电阻片处于正常工作状态。

2.如果测得的阻值与产品规格要求不相符，则建议对电阻片进行修理或更换，以确保传感器的正常工作。

七、检验总结本次检验对节气门位置传感器电阻片进行了检测，并根据检测结果给出了相应的结论和建议。

通过这次检验，可以确保节气门位置传感器的正常工作，提高发动机管理系统的精确控制能力。

同时，本次检验也提醒我们在使用汽车发动机管理系统时，要定期对关键传感器进行检测和维护，以确保汽车的安全和性能。
