节气门位置传感器汇总

（1） 节气门位置传感器功用：检测节气门开度的大小，将节气门的开度信号转换成电压信号输送到发动机的ECU 。

节气门位置传感器还可以测定车辆的加减速状态、发动机的负荷和怠速状态。

除此之外，当空气流量计有故障时，ECU 的失效保护还可以根据节气门的位置传感器信号和转速信号来控制喷油器的喷油时间。

另外，ECU 还会根据节气门位置传感器信号来进行对发动机的减速断油以及自动变速器的换挡控制。

节气门位置传感器安装在节气门体上，常见的类型有三种:（1）开关式节气门位置传感器开关式节气门位置传感器又称为节气门开关。

如左图所示，它有两副触点，分别为怠速触点（IDL ）和全负荷触点（PSW ）。

由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。

当节气门处于全关闭的位置时，怠速触点IDL 闭合，ECU 根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU 根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态，当节气门打开至一定角度，全负荷触点开始闭合，向ECU 送出发动机处于全负荷运转工况的信号，ECU 根据此信号进行全负荷加浓控制。

这种节气门传感器现在已经淘汰。

（2） 线性式节气门位置传感器（三线式）线性式节气门位置传感器是一种线性电位计，电位计的滑动触点由节气门轴带动在电阻体上的滑动来改变电阻值。

在不同的节气门开度下，电位计的电阻也不同，从而将节气门开度转变为电压信号输送给ECU 。

ECU 通过节气门位置传感器，可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号，以及节气门开度的变化速率，从而更精确地判定发动机的运行工况。

节气门位置传感热水管 怠速阀滑动触点在电阻体上上滑动时，电阻值则在0～3K Ω之间线性变化。

节气门位置传感器全关时电压信号应约为0.5V ，随节气门增大，信号电压增强，全开时约为5V 。

霍尔式节气门位置传感器工作原理及检测
一、工作原理:
霍尔式节气门位置传感器结构图
(1)用于控制发动机节气门开度的有节气门控制电动机，电动机的动力经过了二级减速齿轮增加扭力后，用以克服节气门回位弹簧的作用力开启节气门。

在第二级减速齿轮上安装了霍尔元件。

当节气门被节气门电动机带动开启后。

在壳体上的磁铁与霍尔元件的位置就相对移动。

从而产生霍尔电压。

(2)电子节气门体控制原理：发动机ECU控制流向节气门控制电动机的电流大小与方向，使电动机转动或维持转动，通过减速齿轮打开或关闭节气门。

使节气
门的实际开启角由节气门位置传感器检测并反馈给发动机ECU。

霍尔式节气门位置传感器将节气门开度角转换成电压，，并送至发动机ECU作为节气门开度信号(VTA)。

当VTA电压低于标准值时，其他装置确定其处于怠速状态。

霍尔元件节气门位置传感器主要由霍尔元件和可绕其转动的磁铁制成的霍尔IC构成。

磁铁安装在节气门轴的相同轴上．与节气门一起转动。

霍尔式节气门输出特性图
二、检测：
1.电阻检测：
打开点火开关，拔下踏板位置传感器、节气门控制组件和ECU的插接器。

用万用表测量各端子间的电阻的测量；节气门控制电机的电阻应在0.3~100欧姆之间；节气门位置传感器出现故障时，连同加速踏板总成一起更换
2.电压检测：
连接各连接器，打开点火开关，再用万用表测量各端子间的电压：。

滑动电阻式节气门位置传感器是一种常用于汽车发动机控制系统中的传感器。

它通过监测节气门的开度来反馈给发动机控制单元(ECU)，从而实现对发动机动力输出的精确控制。

本文将从工作原理、结构特点和应用场景等方面对滑动电阻式节气门位置传感器进行详细介绍。

一、滑动电阻式节气门位置传感器的工作原理滑动电阻式节气门位置传感器利用滑动电阻原理来监测节气门的开度。

其工作原理可以简单概括为：当节气门开度发生变化时，传感器内部的滑动电阻会随之产生相应的位移变化，从而改变传感器输出电压的数值。

这一变化的电压信号被传递给发动机控制单元(ECU)，通过对该信号进行解析和处理，ECU可以准确地控制发动机的燃油喷射量和点火时机，以实现对发动机动力输出的精确控制。

具体来说，滑动电阻式节气门位置传感器通常由一个可滑动连接的电阻薄膜组件和一个传感器电路组件构成。

当节气门开度发生变化时，电阻薄膜组件内部的滑动触点会随之产生相应的位移变化，从而改变电路中传感器的电阻数值。

这一变化的电阻数值最终被转换成相应的电压信号输出给ECU。

在工作过程中，滑动电阻的顺滑程度和触点与电阻薄膜之间的接触质量对传感器的性能和精度起着至关重要的作用。

二、滑动电阻式节气门位置传感器的结构特点1. 传感器结构简单：滑动电阻式节气门位置传感器整体结构相对简单，由电阻薄膜组件和传感器电路组件构成。

这种结构设计使得传感器具有较高的可靠性和稳定性。

2. 传感器响应速度快：滑动电阻式节气门位置传感器在工作时能够快速、准确地响应节气门开度的变化，并将变化的信号传递给ECU。

这种特点使得传感器能够有效地实现对发动机动力输出的精确控制。

3. 传感器适应性强：滑动电阻式节气门位置传感器的结构简单、工作稳定，使得其适用于各种环境条件下的汽车发动机控制系统。

不论是在高温、高湿或高振动的环境下，传感器都能够稳定可靠地工作。

三、滑动电阻式节气门位置传感器的应用场景滑动电阻式节气门位置传感器广泛应用于汽车发动机控制系统中。

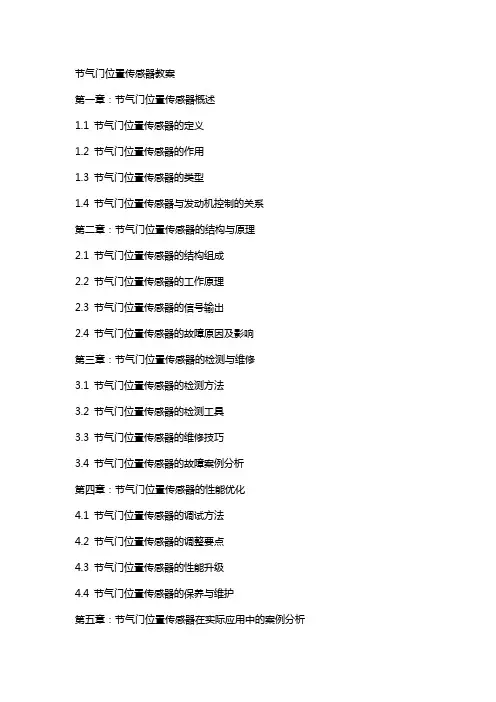

节气门位置传感器教案第一章：节气门位置传感器概述1.1 节气门位置传感器的定义1.2 节气门位置传感器的作用1.3 节气门位置传感器的类型1.4 节气门位置传感器与发动机控制的关系第二章：节气门位置传感器的结构与原理2.1 节气门位置传感器的结构组成2.2 节气门位置传感器的工作原理2.3 节气门位置传感器的信号输出2.4 节气门位置传感器的故障原因及影响第三章：节气门位置传感器的检测与维修3.1 节气门位置传感器的检测方法3.2 节气门位置传感器的检测工具3.3 节气门位置传感器的维修技巧3.4 节气门位置传感器的故障案例分析第四章：节气门位置传感器的性能优化4.1 节气门位置传感器的调试方法4.2 节气门位置传感器的调整要点4.3 节气门位置传感器的性能升级4.4 节气门位置传感器的保养与维护第五章：节气门位置传感器在实际应用中的案例分析5.1 节气门位置传感器在发动机控制中的应用案例5.2 节气门位置传感器在自动变速器控制中的应用案例5.3 节气门位置传感器在ABS系统中的应用案例5.4 节气门位置传感器在其他控制系统中的应用案例第六章：不同车型节气门位置传感器的安装与调试6.1 丰田车型节气门位置传感器的安装与调试6.2 宝马车型节气门位置传感器的安装与调试6.3 大众车型节气门位置传感器的安装与调试6.4 其他品牌车型节气门位置传感器的安装与调试第七章：节气门位置传感器的故障诊断与排除7.1 节气门位置传感器常见故障现象7.2 节气门位置传感器的故障诊断方法7.3 节气门位置传感器的故障排除技巧7.4 节气门位置传感器的故障诊断与排除案例第八章：节气门位置传感器在现代汽车控制系统中的应用8.1 节气门位置传感器在发动机管理系统中的应用8.2 节气门位置传感器在电子节气门控制中的应用8.3 节气门位置传感器在混合动力汽车中的应用8.4 节气门位置传感器在新能源汽车中的应用第九章：节气门位置传感器的技术发展趋势9.1 节气门位置传感器技术的现状9.2 节气门位置传感器技术的发展趋势9.3 新型节气门位置传感器的研究与应用9.4 节气门位置传感器技术的发展前景第十章：节气门位置传感器的教学实践与评估10.1 节气门位置传感器的教学实践方法10.2 节气门位置传感器的教学实践案例10.3 节气门位置传感器的教学效果评估10.4 节气门位置传感器的教学改进与优化重点和难点解析重点环节一：节气门位置传感器的类型解析：节气门位置传感器的类型是本章节的基础知识，理解不同类型的节气门位置传感器对于理解其工作原理和应用场景至关重要。

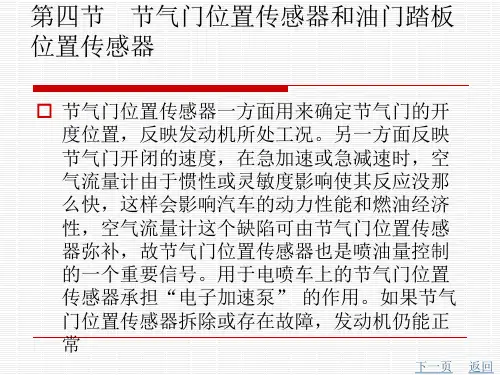

传感器功能描述电控汽车要实现自动控制，必须由各种传感器将大量的信息传送到控制电脑，再由电脑经过数据分析后向执行元件发出控制指令。

因此对传感器功能的了解是非常重要的。

下面介绍自动变速器控制系统传感器的功能。

◆节气门位置传感器的结构和功能描述节气门位置传感器也叫TPS，从本质上讲，该传感器完全可以等同于一个可变电位器，通过中心滑臂的上下移动而使输出信号电压的幅度发生变化。

从信号特征来看，节气门位置传感器的信号是连续变化的。

不管是机械式还是电子式节气门位置传感器，油门的开度均传递出一个信息，即反映驾驶者加速或者减速的操作要求，这种要求，不同的控制单元将依据控制功能的不同而作出不同的解读和响应：对发动机控制单元而言，它的控制体现在发动机功率变化上，是通过燃油喷射量的增减和点火时间的调整而实现的。

对自动变速器控制单元而言，它的控制体现在换档时刻和油压的动态调节上，是通过控制换档电磁阀和油压调节电磁阀的激发过程而实现的。

●节气门位置传感器的类型节气门位置传感器从结构可分为三线式、四线式、五线式和电子节气门等，三线式不含怠速触点，四线式装有怠速触点，五线式包含一个三线式传感器和两个开关信号，而电子节气门有的则是去掉了油门拉线，油门的开闭由执行电机来实现。

★三线式节气门位置传感器的结构和原理介绍三线式节气门位置传感器是四线的基础形式，发动机控制系统对怠速的识别是基于信号的最小值，其值一般在0.5V左右。

如图所示，PCM提供的5V稳压电源经内部附加电阻R、节气门位置传感器后在PCM的内部搭铁而构成一个完整的电器回路，当滑动触臂停留在中位时，传感器的电阻被分成两部分，为分析方便起见，我们不妨设上下电阻分别为R1和R2，因信号是从触臂传送到PCM的，那么信号电压为触臂对搭铁端的电位差，即电阻R2两端的电压，从图中可以看出，电阻R、R1和R2呈串联状态，串联电路的特点如下图所示依据串联电路的特点可知，流经这三个电阻的电流是相等的，若设电流为I，那么信号电压将为IR2，从这个式子我们可以发现，在流经传感器回路的电流一定的情况下，输入信号的大小只取决于电阻R2的大小，即节气门开度的大小。

1绪论随着技术的告诉发展，汽车的各方面性能日趋成熟，尤其是车用传感器的大量引用，为车辆的安全性，经济性以及环保性能都有质的飞跃。

车用传感器是以行车计算机系统作为输入装置，它将汽车行车过程中的各种工作状况信息，包括车速，车况以及各种介质的温度、发动机运转工作状况及路面信息等，转换成电信号输入到计算机，以便发动机处于最佳工作状态，排放废气污染为最小，车身稳定控制使行车最安全。

车用传感器的种类很多，通常由不同的分类方法。

常用的是按车用传感器在汽车的各个部件中的分布，可分为三大类：发动机总成传感器，底盘控制传感器，车身用传感器。

(1)发动机总成传感器包括：爆震传感器，氧传感器，节气门位置传感器，压力传感器，空气流量传感器，温度传感器等(2)底盘控制传感器包括：转向传感器，车轮角速度传感器，侧滑传感器，横向加速度传感器等（3）车身用传感器包括：安全气囊控制碰撞传感器、倒车控制的超声波传感器和红外传感器等。

上述车用传感器是汽车电子控制系统的关键组件，也是汽车电子技术领域研究的主要核心。

车用传感器作为汽车电子控制系统的信息源，是汽车电子控制系统的关键部件，也是汽车电子技术领域研究的核心内容之一。

汽车电子化和自动化程度越高，对传感器的依赖性越大，因此，国内外都将车用传感器列为重点发展的高新技术，目前，一辆汽车的车用传感器安装个数在几十只到一百只，而豪华车上传感器的数量可达到两百只。

车用传感器中的节气门位置传感器控制着汽车加速、怠速等工况，节气门位置传感器容易损坏，在实际操作中，快速正确完成汽车节气门位置传感器的检修工作是我们迫切要解决的问题。

2节气门位置传感器概述2.1节气门位置传感器的作用节气门位置传感器安装在节气门体(亦称节流阀体)上，与节气门轴保持联动，由驾驶员通过驾驶踏板来操纵。

节气门位置传感器的作用是将节气门开度大小的状态变为电信号送入电子控制单元ECU。

电子控制单元ECU根据节气门开度大小，荻得发动机工况信息(怠速、部分负荷、全负荷等)和节气门开启的快慢程度获得加速、减速信息。

汽车节气门位置传感器————————————————————————————————作者: ————————————————————————————————日期:ﻩ节气门位置传感器节气门的作用:节气门位置传感器干什么用:属于工况识别传感器，是非常重要的工况识别传感器。

负荷信号都由节气门位置传感器来识别。

向电脑反应节气门开度。

1、怠速工况识别判定：节气门信号电压在０.5Ｖ左右时电脑即判定节气门关闭，电脑控制怠速阀进行怠速稳定。

好多车因为节气门位置传感器电位器一旦磨损信号电压漂移,会出现收油转速不降，多踩几脚油可能下来，下来以后踩几脚又可能转速又不降。

也可能怠速控制阀卡住,但多数是节气门位置传感器漂移导致电脑失去了怠速判定信号，认为节气门开着呢，不对怠速进行控制。

修怠速高或者低时或者不受控时应该首先检查节气门位置传感器电压，如果不在0.５左右时。

怠速下的慢说明怠速调整慢或不调整。

EＣU在没收到节气门位置传感器的怠速触发信号(怠速0．5V作用)的时候。

怠速控制阀不调整。

怠速控制阀卡住也会导致。

注意测量信号进行区分。

２、急加速工况判定:,电脑通过监测节气门位置传感器电压单位时间内的变化速率就可以识别到发动机是否在急加速工况。

是否进行急加速加浓控制。

注意：加浓控制的燃油是额外喷出来的，不是流量传感器或进气压力传感器计量的那部分燃油,是电脑判定节气门位置传感器急加速工况后除了计量喷油外的外加的那部分喷油。

在单位时间内变化的速度慢就是缓加速,速度快就是急加速。

如果传感器坏了，或拔掉节气门位置传感器。

急加速就没了，因为电脑识别不到节气门开度。

发动机急加速为什么要多喷油。

急加速时气压升高(真空度低），喷出的汽油雾化不好,凝结在进气管臂上导致混合气稀,所以急加速时不多喷油就会造成急加速转速不升反降,所以要多喷油。

混合气加浓控制多喷油,电控系统由节气门位置传感器提供信号，然后由电脑控制喷油器延长喷油时间或在喷一次，化油器多喷油由加速泵控制。
