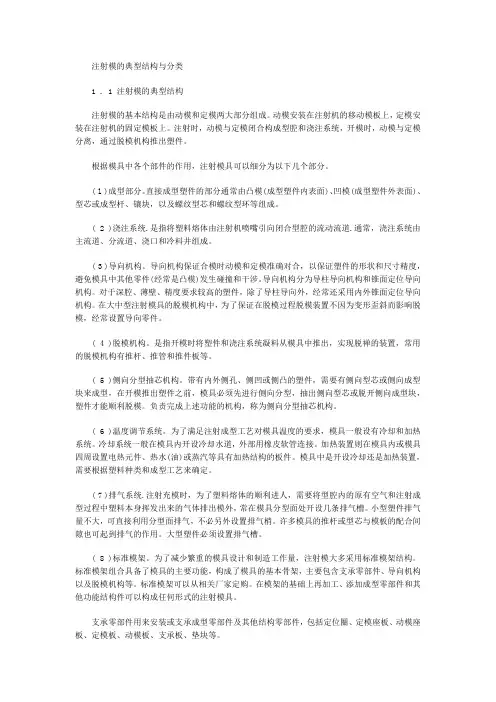

注射模结构及分类一注射模具的结构组成注射模具的结构由塑件的复杂程度及注射机的结构形式等因素决定，其基本结构由动模和定模两部分组成。
其中定模部分安装在注射机的固定模板上，动模部分安装在注射机的移动模板上。
在注射成型过程中，动模部分随注射机上的合模系统运动，同时动模部分与定模部分由导柱导向而闭合构成浇注系统和型腔，塑料熔体从注射机喷嘴经浇注系统进入型腔，冷却后开模时，动模部分和定模部分分离，取出塑件。
根据模具各部分所起的作用，注射模具为成型零部件、结构零部件、浇注系统、温度调节系统、排气系统组成，如图4-1所示。
1.成型零部件是指组成型腔的零件。
如：凸模（型芯）、凹模以及嵌件和镶块等。
凸模（型芯）形成塑件的内表面形状，凹模（型腔）形成塑件的外表面形状。
合模后凸模和凹模便构成了模具的型腔。
如图4-1所示的模具中，型腔是由动模板1、定模板2、凸模7等组成的。
2.结构零部件指模架、机构等。
模架如：上、下模座，支承零部件等；机构，如：合模导向机构，推出机构，侧抽芯机构等。
支承零部件是用来防止成型零部件及各部分机构在成型压力作用下发生变形超差现象的零部件称支承零部件。
模具支承零件主要有：支承块（垫块）、支承板（动模垫板）、支撑块、支撑板、支撑柱（动模支柱）等。
合模导向机构是保证动模和定模在合模时准确对合。
常用的有：导柱导向机构和锥面导向机构。
推出机构是指分型后将塑件从模具中推出的装置。
常见有：推杆推出、推管推出、推板推出、凹模推出、顺序推出等机构。
侧向分型与抽芯机构是当塑件侧壁有凹凸形状，开模前先把成型凹凸形状的模块或型芯从塑件上脱开或抽出的装置。
3. 浇注系统熔融塑料从注射机喷嘴进入模具型腔所流经的通道称为浇注系统，浇注系统由主流道、分流道、浇口及冷料穴等四部分组成。
4. 温度调节系统为了满足注射工艺对模具的温度要求，必须对模具的温度进行控制，所以模具常常设有冷却或加热的温度调节系统。
冷却系统一般是在模具上开设冷却水道（图4-1中3），而加热系统是在模具内部或四周安装加热元件。

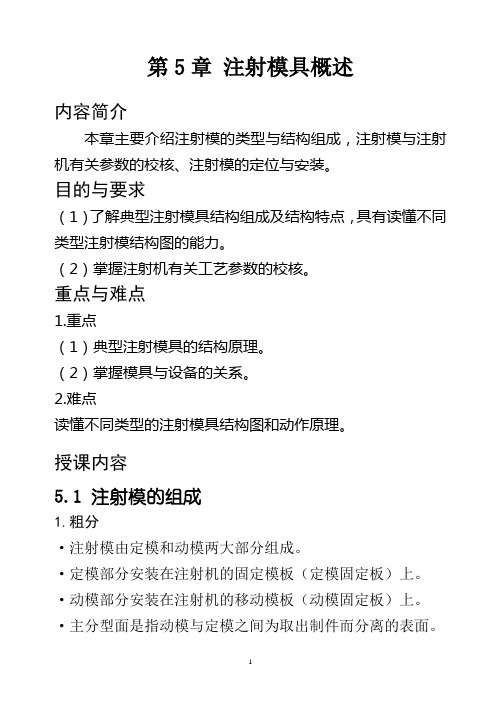

第5章注射模具概述内容简介本章主要介绍注射模的类型与结构组成，注射模与注射机有关参数的校核、注射模的定位与安装。
目的与要求（1）了解典型注射模具结构组成及结构特点，具有读懂不同类型注射模结构图的能力。
（2）掌握注射机有关工艺参数的校核。
重点与难点1.重点（1）典型注射模具的结构原理。
（2）掌握模具与设备的关系。
2.难点读懂不同类型的注射模具结构图和动作原理。
授课内容5.1 注射模的组成1.粗分·注射模由定模和动模两大部分组成。
·定模部分安装在注射机的固定模板（定模固定板）上。
·动模部分安装在注射机的移动模板（动模固定板）上。
·主分型面是指动模与定模之间为取出制件而分离的表面。
2.细分注射模由以下八大部分组成：（1）成型零部件（组成型腔的零件）（2）浇注系统（3）导向与定位机构（4）侧向分型与抽芯机构（5）推出机构（也称脱模机构）（6）温度调节系统（加热与冷却系统）（7）排气系统（8）支撑零部件5.2 注射模的分类与典型结构（1）按安装方式分：移动式注射模（仅用于立式注射机）固定式注射模（卧式、立式、角式注射机）（2）按模具腔数分：单型腔注射模多型腔注射模（3）按流道分：普通流道注射模热流道注射模（4）按成型工艺特点分：热塑性塑料注射模热固性塑料注射模低发泡塑料注射模反应发泡塑料注射模（5）按模具的总体结构特征分：①单分型面注射模（两板模）。
其特点：·主流道在定模一侧，分流道在分型面上。
·开模后制件连同流道凝料一起留在动模一侧。
②双分型面注射模（三板模）。
其特点：·三板模（增加了一个可移动的中间板，此中间板可能是浇口板，型腔板、流道板）。
·除主分型面外，还增设了一个辅分型面。
辅分型面的目的一般为：○取浇注系统凝料；○便于脱模；○完成侧向抽芯·必须设置定距分型拉紧装置。
定距分型拉紧装置的作用是促使辅分型面分型、定辅分型面的距离，悬吊拉紧中间板。
