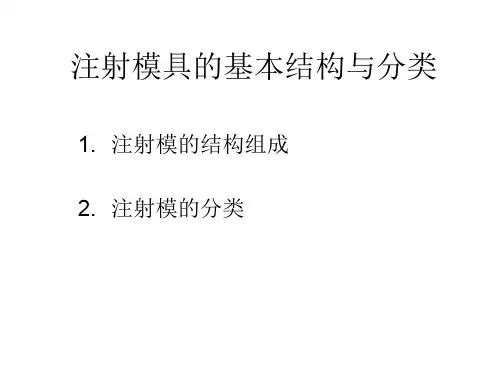

注射模具的基本结构与分类

注射模结构及分类一注射模具的结构组成注射模具的结构由塑件的复杂程度及注射机的结构形式等因素决定，其基本结构由动模和定模两部分组成。

其中定模部分安装在注射机的固定模板上，动模部分安装在注射机的移动模板上。

在注射成型过程中，动模部分随注射机上的合模系统运动，同时动模部分与定模部分由导柱导向而闭合构成浇注系统和型腔，塑料熔体从注射机喷嘴经浇注系统进入型腔，冷却后开模时，动模部分和定模部分分离，取出塑件。

根据模具各部分所起的作用，注射模具为成型零部件、结构零部件、浇注系统、温度调节系统、排气系统组成，如图4-1所示。

1.成型零部件是指组成型腔的零件。

如：凸模（型芯）、凹模以及嵌件和镶块等。

凸模（型芯）形成塑件的内表面形状，凹模（型腔）形成塑件的外表面形状。

合模后凸模和凹模便构成了模具的型腔。

如图4-1所示的模具中，型腔是由动模板1、定模板2、凸模7等组成的。

2.结构零部件指模架、机构等。

模架如：上、下模座，支承零部件等；机构，如：合模导向机构，推出机构，侧抽芯机构等。

支承零部件是用来防止成型零部件及各部分机构在成型压力作用下发生变形超差现象的零部件称支承零部件。

模具支承零件主要有：支承块（垫块）、支承板（动模垫板）、支撑块、支撑板、支撑柱（动模支柱）等。

合模导向机构是保证动模和定模在合模时准确对合。

常用的有：导柱导向机构和锥面导向机构。

推出机构是指分型后将塑件从模具中推出的装置。

常见有：推杆推出、推管推出、推板推出、凹模推出、顺序推出等机构。

侧向分型与抽芯机构是当塑件侧壁有凹凸形状，开模前先把成型凹凸形状的模块或型芯从塑件上脱开或抽出的装置。

3. 浇注系统熔融塑料从注射机喷嘴进入模具型腔所流经的通道称为浇注系统，浇注系统由主流道、分流道、浇口及冷料穴等四部分组成。

4. 温度调节系统为了满足注射工艺对模具的温度要求，必须对模具的温度进行控制，所以模具常常设有冷却或加热的温度调节系统。

冷却系统一般是在模具上开设冷却水道（图4-1中3），而加热系统是在模具内部或四周安装加热元件。

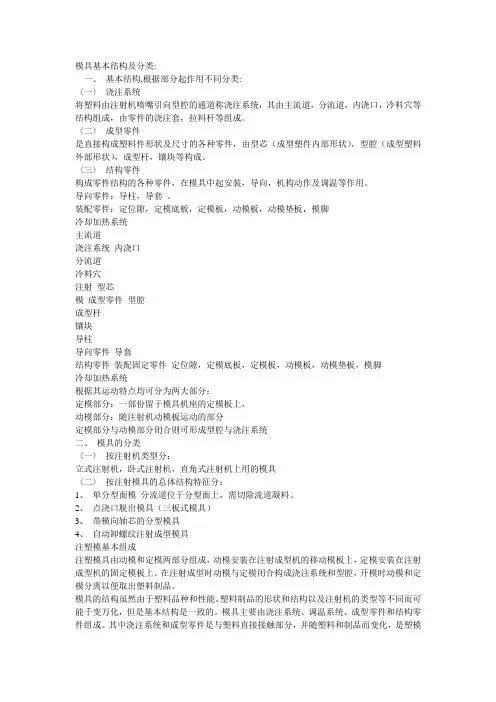

模具基本结构及分类文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）模具基本结构及分类:一、基本结构,根据部分起作用不同分类:〈一〉浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道，内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成。

〈二〉成型零件是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状），型腔（成型塑料外部形状），成型杆，镶块等构成。

〈三〉结构零件构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用。

导向零件：导柱，导套。

装配零件：定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统根据其运动特点均可分为两大部分：定模部分：一部份留于模具机座的定模板上，动模部分：随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一〉按注射机类型分：立式注射机，卧式注射机，直角式注射机上用的模具〈二〉按注射模具的总体结构特征分：1、单分型面模分流道位于分型面上，需切除流道凝料。

2、点浇口脱出模具（三板式模具）3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。

在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。

模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。

模具主要由浇注系统、调温系统、成型零件和结构零件组成。

其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。
