钢结构钢梁计算

钢梁整体稳定性验算步骤1. 根据《钢结构设计规范》（GB 50017-2003）4.2.1条，判断是否可不计算梁的整体稳定性。

2. 如需要计算2.1 等截面焊接工字形和轧制H 型钢简支梁xyxy(a)双轴对称焊接工字形截面(b)加强受压翼缘的单轴对称焊接工字形截面y (c)加强受拉翼缘的单轴对称焊接工字形截面y (d)轧制H 型钢截面1）根据表B.1注1，求ξ。

ξl 1——H 型钢或等截面工字形简支梁受压翼缘的自由长度，对跨中无侧向支承点的梁，l 1为其跨度；对跨中有侧向支撑点的梁，l 1为受压翼缘侧向支承点间的距离（梁的支座处视为有侧身支承）。

b 1——截面宽度。

2）根据表B.1，求βb。

3）根据公式B.1-1注，求I1和I2，求αb。

如果αb>0.8，根据表B.1注6，调整βb。

4）根据公式B.1-1注，计算ηb。

5）根据公式B.1-1，计算φb。

6）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。

7）根据公式4.2.2，验算稳定性。

2.2 轧制普通工字钢简支梁1）根据表B.2选取φb。

2）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。

3）根据公式4.2.2，验算稳定性。

2.3 轧制槽钢简支梁1）根据公式B.3，计算φb。

2）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。

3）根据公式4.2.2，验算稳定性。

2.4 双轴对称工字形等截面（含H型钢）悬臂梁1）根据表B.1注1，求ξ。

ξl1——悬臂梁的悬伸长度。

b1——截面宽度。

2）根据表B.4，求βb。

3）根据公式B.1-1，计算φb。

4）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。

5）根据公式4.2.2，验算稳定性。

2.5 受弯构件整体稳定系数的近似计算（均匀弯曲，）2.5.1 工字形截面（含H型钢）双轴对称1）根据公式B.5-1，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b 代替φb，当φb>1.0，取φb=1.0。

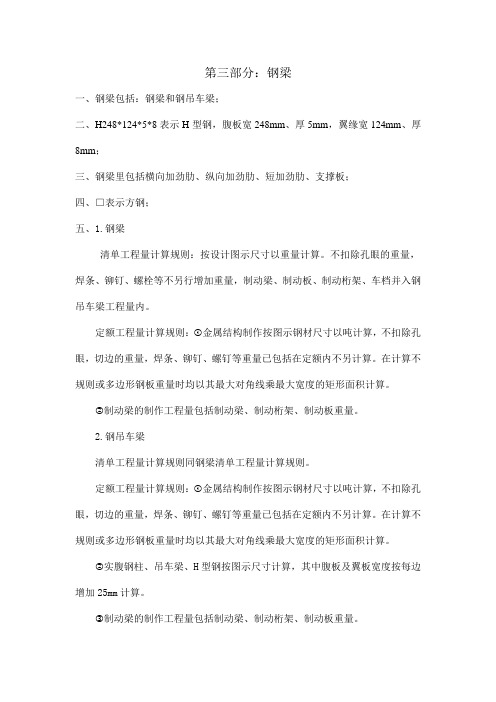

第三部分：钢梁
一、钢梁包括：钢梁和钢吊车梁；
二、H248*124*5*8表示H型钢，腹板宽248mm、厚5mm，翼缘宽124mm、厚8mm；
三、钢梁里包括横向加劲肋、纵向加劲肋、短加劲肋、支撑板；
四、□表示方钢；
五、1.钢梁
清单工程量计算规则：按设计图示尺寸以重量计算。

不扣除孔眼的重量，焊条、铆钉、螺栓等不另行增加重量，制动梁、制动板、制动桁架、车档并入钢吊车梁工程量内。

定额工程量计算规则：①金属结构制作按图示钢材尺寸以吨计算，不扣除孔眼，切边的重量，焊条、铆钉、螺钉等重量已包括在定额内不另计算。

在计算不规则或多边形钢板重量时均以其最大对角线乘最大宽度的矩形面积计算。

②制动梁的制作工程量包括制动梁、制动桁架、制动板重量。

2.钢吊车梁
清单工程量计算规则同钢梁清单工程量计算规则。

定额工程量计算规则：①金属结构制作按图示钢材尺寸以吨计算，不扣除孔眼，切边的重量，焊条、铆钉、螺钉等重量已包括在定额内不另计算。

在计算不规则或多边形钢板重量时均以其最大对角线乘最大宽度的矩形面积计算。

②实腹钢柱、吊车梁、H型钢按图示尺寸计算，其中腹板及翼板宽度按每边增加25mm计算。

③制动梁的制作工程量包括制动梁、制动桁架、制动板重量。

钢结构计算规则G =(2K*B+k*b)L*7850式中:G --型材重量,kgK --边板宽度,mB --边板厚度,mk --腹板宽度,mb --腹板厚度,mL --型材长度,m钢材计算公式1、圆钢每m重量=0.00617×直径×直径 2、方钢每m重量=0.00786×边宽×边宽3、六角钢每m重量=0.0068×对边直径×对边直径4、八角钢每m重量=0.0065×直径×直径5、螺纹钢每m重量=0.00617×直径×直径6、等边角钢每m重量=边宽×边厚×0.0157、扁钢每m重量=0.00785×厚度×宽度8、无缝钢管每m重量=0.02466×壁厚×(外径-壁厚) 9、电焊钢每m重量=无缝钢管10、钢板每?重量=7.85×厚度11、黄铜管:每米重量=0.02670*壁厚*(外径-壁厚) 12、紫铜管:每米重量=0.02796*壁厚*(外径-壁厚) 13、铝花纹板:每平方米重量=2.96*厚度14、有色金属比重:紫铜板8.9黄铜板8.5锌板7.2铅板11.3715、有色金属板材的计算公式为:每平方米重量=比重*厚度方管: 每米重量=(边长+边长)×2×厚×0.00785 不等边角钢每米重量=0.00785×边厚(长边宽+短边宽--边厚) 工字钢每米重量=0.00785×腰厚[高+f(腿宽-腰厚)] 槽钢每米重量=0.00785×腰厚[高+e(腿宽-腰厚)]H型钢(公斤/米)(H高度,B宽度,t1腹板厚度,t2翼缘厚度)类别型号 H*B(mm) t1(mm) t2(mm) 理论重量 HW 200*200 200*200 8 12 50.5200*204 12 12 56.7250*250 250*250 9 14 72.4250*255 14 14 82.2300*300 294*302 12 12 85300*300 10 15 94.5300*305 15 15 106350*350 344*348 10 16 115350*350 12 19 137400*400 388*402 15 15 141394*398 11 18 147400*400 13 21 172400*408 21 21 197414*405 18 28 233428*407 20 35 284458*417 30 50 415498*342 45 70 605HM 150*100 148*100 6 9 21.4 200*150 194*150 6 9 31.2 250*175 244*175 7 11 44.1 300*200 294*200 8 12 57.3 350*250 340*250 9 14 79.7 400*300 390*300 10 16 107 450*300 440*300 11 18 124 500*300 482*300 11 15 115 488*300 11 18 129600*300 582*300 12 17 137 588*300 12 20 151594*302 14 23 175HN 100*50 100*50 5 7 9.54 125*60 125*60 6 8 13.3150*75 150*75 5 7 14.3175*90 175*90 5 8 18.2200*100 198*99 4.5 7 18.5 200*100 5.5 8 21.7250*125 248*124 5 8 25.8 250*125 6 9 29.7300*150 298*149 5.5 8 32.6 300*150 6.5 9 37.3350*175 346*174 6 9 41.8 350*175 7 11 50400*150 400*150 8 13 55.8400*200 396*199 7 11 56.7400*200 8 13 66450*150 450*150 9 14 65.5450*200 446*199 8 12 66.7450*200 9 14 76.5500*150 500*150 10 16 77.1500*200 496*199 9 14 79.5500*200 10 16 89.6506*201 11 19 103600*200 596*199 10 15 95.1600*200 11 17 106606*201 12 20 120700*300 692*300 13 20 166700*300 13 24 185800*300 792*300 14 22 191800*300 14 26 210900*300 890*299 15 23 213900*300 16 28 243912*302 18 34 286工字钢产品介绍:工字钢也称钢梁(英文名称 I Beam)，是截面为工字形的长条钢材。

钢结构工程量计算方法及规则钢结构油漆面积是按照钢材实际展开面积计算序号钢材类别截面面积计算公式代号说明1、圆钢、圆盘条、钢丝F=0.785 4d2 d-外径2、方钢F=a2 a-边宽3、圆角方钢F=a2-0.858 4r2 a-边宽,r-圆角半径4、六角钢F=0.866a2=2.598s2 a-对边距离s-边宽5、八角钢F=0.828 4a2=4.828 4s26、等边角钢F=d(2b-d)+0.214 6(r2-2r)钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接规则矩形面积计算。

(3)钢网架应区分球形结点、钢板结点等连接形式。

(4)计量单位为t。

(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

(3)计量单位为t。

(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t。

(2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四)压型钢板楼板，墙板压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。

计量单位为m2。

压型钢板墙板:按设计图示尺寸以铺挂面积计算。

0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为m2。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

目录一、钢柱 (1)1、GZ1(Q345B) (1)2、GZ2(Q345B) (1)3、GZ3(Q345B) (1)4、KFZ(Q345B) (2)二、钢梁 (2)1、GJ1 (2)2、GJ2 (3)3、钢梁3(GJ1标高7.500处) (3)4、钢梁3(GJ2标高7.500处) (3)三、系杆 (4)1、XG-1(Q235-B) (4)2、SC-1(Q235-B) (4)四、檩条 (4)1、LT1(Q345) (4)2、LT2(Q345) (4)五、拉条 (5)1、LG(Q235) (5)2、CG(Q235) (5)3、XLG(Q235) (5)4、YC(Q235) (5)六、墙面钢结构 (5)1、QT1(Q345-B) (5)2、QT2(Q345-B) (5)3、MZ(Q345-B) (6)4、ML(Q345-B) (6)5、CZ(Q345-B) (6)6、LT(Q235) (6)7、XLT(Q235) (6)8、CG(Q235) (7)9、墙面托架底板(Q235) (7)七、节点板 (7)1、节点板1-1 (7)2、节点板2-2 (7)3、节点板3-3 (7)4、节点板4-4 (8)5、节点板5-5 (8)6、节点板6-6 (8)7、节点板7-7 (8)8、节点板8-8 (8)9、节点板9-9 (9)10、节点板10-10 (9)11、节点板11-11，12-12，13-13 (9)12、门柱底板 (9)13、抗风柱与钢梁连接件 (10)14、女儿墙立柱托板 (10)一、钢柱1、GZ1(Q345B)数量14个，高度5.7m，截面H(250~450)*160*6*8，钢材密度7850kg/m3。

窄截面：H250*160*6*8，高250mm，宽160mm，腹板厚6mm，翼缘厚8mm，截面积250*160-(250-2*8)*(160-6)= 3964mm2;宽截面：H450*160*6*8，高450mm，宽160mm，腹板厚6mm，翼缘厚8mm，截面积450*160-(450-2*8)*(160-6)= 5164mm2；重量为：[5700*160*8+(250+450)*5700/2*6+√(450−250)2+57002*160*8]*7850/109=208.55kg 合计208.55*14=2919.7kg2、GZ2(Q345B)数量7个，高度7.8m，截面H250X120X6X8，钢材密度7850kg/m3。

钢结构工程量计算规则
一、计算内容：
钢材重量按不同规格分别计算，计算单位为吨。

构件重量计算公式：重量(吨)＝材料密度×体积（m3）
二、计算方法：
钢材重量计算：钢材重量＝钢材长度×钢材宽度×钢材厚度（单位：吨）
钢柱重量计算：钢柱重量＝柱高×柱截面积×钢材密度（单位：吨）
钢梁重量计算：钢梁重量＝梁高×梁截面积×钢材密度（单位：吨）
钢板重量计算：钢板重量＝钢板长度×钢板宽度×钢板厚度×钢材密度（单位：吨）钢支撑重量计算：钢支撑重量＝支撑长度×支撑直径×钢材密度（单位：吨）
其他钢构件重量计算：其他钢构件根据其结构形式、尺寸及钢材密度进行换算或估量，如采用规范数据表格中的相应数值进行计算。

三、注意事项：
计算时要考虑加工余量、焊缝质量系数、腐蚀裕量等因素。

对于需要焊接的钢构件，应按照焊接工艺要求计算焊缝重量。

在计算过程中，要确保数据的准确性，避免出现误差。

20厚钢板计算一、几何数据及计算参数支座形式：左端：简支右端：简支连续梁结构信息：材料弹性模量(N/mm)：E = 206000.0二、荷载数据根据《公路工程技术标准》(JTG B01-2003)活载：70KN，考虑动力系数1.170*1.1=77KN1．工况1(活载)三、内力计算结果1．弯矩包络图2．剪力包络图负弯矩最大值(kN-m)：-0.00 位置(m)：0.500剪力最大值(kN)： 53.90 位置(m)：0.000挠度最大值(mm)： 1.45 位置(m)：0.250四、截面验算执行规范：《钢结构设计规范》(GB50017-2003)输入数据4.1 基本信息计算目标:截面验算截面受力状态:复合受力状态材料名称:Q235材料抗拉强度(N/mm2):215.0材料抗剪强度(N/mm2):125.0轴心力N(kN):0.000剪切力Fx(kN):0.000剪切力Fy(kN):54.000弯矩Mx(kN-m):14.000弯矩My(kN-m):0.0004.2 截面信息截面类型:矩形截面:b=20(mm)截面抵抗矩Wx1(cm3): 66.667 Wx2(cm3): 66.667Wy1(cm3): 3333.333 Wy2(cm3): 3333.333截面塑性发展系数γx1: 1.50 γx2: 1.50γy1: 1.50 γy2: 1.50截面半面积矩Sx(cm3): 50.000 Sy(cm3): 2500.000截面剪切面积Ax(cm2): 200.000 Ay(cm2): 200.000截面惯性矩Ix(cm4): 66.667 Iy(cm4):166666.659截面附加参数参数名参数值b: 20(mm)a: 1000(mm)------------------------------------------------------------------------- 分析结果最大正应力σ:-140.000(N/mm2)平均剪应力τ:2.700(N/mm2)Fx作用下的剪应力最大值τmax:0.000(N/mm2)Fy作用下的剪应力最大值τmax:4.050(N/mm2)|σ= 140.0|≤f = 215.0(N/mm2) |f / σ|=1.536 满足|τ= 2.7|≤fv= 125.0(N/mm2) |fv / τ|= 46.296 满足10.9米跨I50a钢梁计算一、几何数据及计算参数支座形式：左端：简支右端：简支连续梁结构信息：材料弹性模量(N/mm)：E = 206000.0二、荷载数据当后轴两轮同时居中作用在简支梁上，此时梁上内力最大，为梁最不利位置。

钢结构中钢梁、钢柱的截面估算2013-11-08 17:25:42| 分类：钢结构设计|举报|字号订阅转自：/view/e0ada07d168884868762d6bc.html梁的设计：1.型钢梁设计由梁的荷载和支承情况根据内力计算得到梁的最大弯矩，根据选用的型钢材料确定其抗弯强度设计值，由此求得所需要的梁净截面抵抗矩，然后在型钢规格表中选择型钢的型号。

最后对选定的型钢梁截面进行强度、刚度和整体稳定验算。

2.组合梁设计梁的截面选择步骤为：估算梁的高度（一般用经济高度）、确定腹板的厚度和翼缘尺寸，然后验算梁的强度、稳定和刚度。

柱的设计：1.实腹柱设计截面选择的步骤如下：（1）假定柱的长细比，一般在50—90范围之内，轴力大而长度小时，长细比取小值，反之取大值；（2）根据已假定的长细比，查得轴心受压稳定系数。

然后根据已知轴向力和钢材抗压强度设计值求得所需截面积；（3）求出截面两个主轴方向所需的回转半径（根据已知的两个方向的计算长度和长细比）；（4）由此计算出截面轮廓尺寸的高和宽；（5）通过求得的截面面积和宽以及高，再根据构造要求、钢材规格等条件，选择柱的截面形式和确定实际尺寸；（6）验算实腹柱的截面强度、刚度，整稳和局稳；2.格构柱设计截面选择的步骤如下：（1）假定长细比，一般在50—90之间；（2）计算柱绕实轴整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。

根据假定的长细比，查稳定系数，最后确定所需的截面面积；（3）计算所需回转半径；（4）算出截面轮廓尺寸宽度和高度；（5）计算虚轴长细比；通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。

（6）强度、刚度和整稳验算；（7）缀条设计和缀板设计；我总结了个轴心受压格构柱的设计步骤：1、初选肢件截面，并验算柱绕实轴的刚度和整稳；(1) 假定绕实轴的长细比λy/，一般在50～90之间。

(2) 求A r、iy r。

引言：钢结构算量方法是指在设计钢结构过程中对其构件数量进行计算的方法。

本文将深入探讨钢结构算量方法的相关内容，主要围绕构件数量计算的五个主要方面展开论述。

概述：钢结构算量方法是钢结构设计和施工中必不可少的工作之一。

通过准确计算构件数量，可以有效规划材料和人力资源，并确保结构的准确施工。

本文将介绍尺寸计算、材料计算、工程数量计算、材料采购计划和结构拆解计算等五个方面的算量方法。

正文：一、尺寸计算1.1构件尺寸测量：详细测量钢结构构件的实际尺寸，确保计算准确性。

1.2线性尺寸计算：钢结构的线性尺寸计算是构件数量计算的基础，包括长度、宽度、高度等尺寸的计算。

1.3体积计算：根据线性尺寸计算得到的结果，计算钢结构构件的体积，为后续的材料计算提供依据。

二、材料计算2.1钢材计算：根据设计规范和结构荷载，计算所需钢材的数量，包括钢梁、钢柱等各种构件的材料计算。

2.2连接件计算：考虑连接件的材料和数量，确保连接件的质量和强度。

2.3表面处理计算：根据设计要求，计算所需表面处理材料的数量，如涂层、防腐等。

三、工程数量计算3.1构件分类统计：根据钢结构构件的类型进行分类统计，如梁、柱、槽钢等，为后续的材料采购计划提供依据。

3.2钢结构分区计算：将结构按照功能分区，计算每个区域的构件数量。

3.3统计和汇总：对上述分类和分区的结果进行统计和汇总，得出最终的工程数量计算结果。

四、材料采购计划4.1材料供应商选择：选择合适的材料供应商，确保材料的质量和及时供应。

4.2材料需求计算：根据工程数量计算结果，计算所需材料的具体数量和规格。

4.3材料采购策略：根据供应商情况和施工进度，制定科学合理的材料采购策略，确保材料的准时到达。

五、结构拆解计算5.1结构拆解方案：根据设计要求和施工条件，制定合理的结构拆解方案，确保安全和施工效率。

5.2拆除工程数量计算：根据结构拆解方案，计算拆除工程所需的构件数量。

5.3延伸服务计算：考虑拆除工程后可能需要的延伸服务，如回填、修复等，计算其所需的材料数量。
