4钢结构施工图识读,钢梁详图识读
- 格式：ppt
- 大小：4.24 MB
- 文档页数：30
下载文档原格式
合集下载
钢结构识图
１.工程概况： 该工程为双跨双坡封闭式厂房如图5-20所示，一跨为12m，另
一跨为15m，总跨度,总长28.5m。屋面坡度分别为i=1/12和 i=1/15，柱距5.7m，檩距1.508m，檩条水平投影间距1.5m。门
式刚架梁刚接于柱顶，有2台5t重级工作制吊车如图5－21，外 天沟。檐口标高8.5m，屋面采用金属夹芯板，C型檩条。地面 粗糙度类别为B类，结构重要性系数为γo＝1.0，抗震设防烈 度为7度。基本风压ω0＝0.5kN/m2,基本雪压s0=0.30 kN/m2。 钢材采用Q235钢，焊条采用E43系列焊条。
屋面支撑和刚性系杆的布置原则：
在每个温度区段或分期建设的区段中，应分
别设置能独立构成空间稳定结构的支撑体系。
在设置柱间支撑的开间，应同时设置屋盖横
向支撑，以构成几何不变体系。
端部支撑宜设在温度区段端部的第一或第二
个开间。
檩条：应等间距布置。在屋脊处，应沿屋脊两侧各 布置一道檩条，使得屋面板的外伸宽度不要太长 (一般小于<200mm)，在天沟附近应布置一道檩条， 以便于天沟的固定。确定檩条间距时，应综合考 虑屋面材料、檩条规格等因素按计算确定。
7、相同焊缝符号应按下列方法表示
8、图样中较长的角焊缝(如焊接实腹钢梁的 翼缘焊缝)，可不用引出线标注，而直接在 角焊缝旁标注焊。
9、局部焊缝
10、现场安装焊缝 11、融透焊缝
３.常见焊缝的标注。
螺栓的表示：
螺栓的标注方法：
尺寸标注
1、当两构件的两条很近的重心线，应在交汇 处将其各自向外错开 。
屋面檁条布置 实例
屋面檁条布置实例
支撑详图包括各支撑中零件布置图、零件大 样图、材料表等。支撑详图标明了各零件的 相互位置关系、细部尺寸、材料规格、编号、 孔洞位置，以及制作安装要求。定位尺寸主 要有，轴线至角钢肢背的距离，节点中心至 腹杆端部的距离，节点中心至节点板上、下 和左、右边缘的距离等。

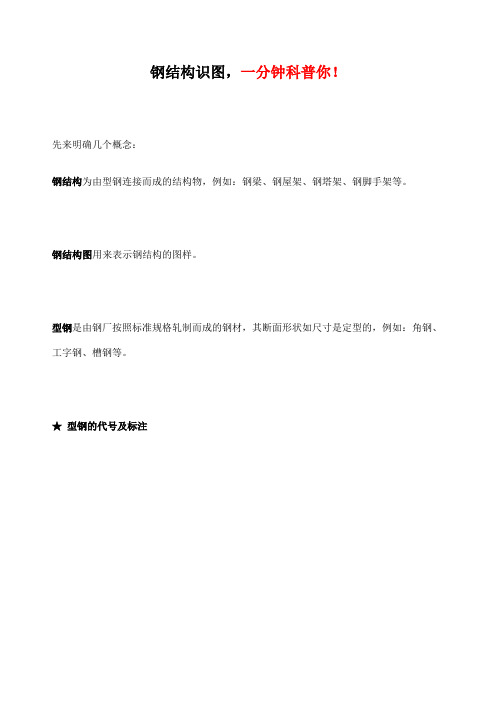

钢结构识图
钢结构识图，一分钟科普你！先来明确几个概念：钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
钢结构图用来表示钢结构的图样。
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★ 型钢的代号及标注?★ 钢结构中型钢的连接方法1、焊接2、铆接3、螺栓连接焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号（1）坡口焊缝（2）贴角焊缝（3）塞焊缝焊缝的图形符号和辅助符号?2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
? 焊缝的标注方法? 焊接标注示例? 焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线? 铆接用铆钉将两块或两块以上的钢板连接在一起?铆接分类1、工厂连接2、现场连接铆钉类型?螺栓连接1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接2、连接方法螺栓、孔、电焊铆钉图例? 钢梁结构图钢梁常用于大、中跨度桥梁中钢梁的种类1、钢板梁2、钢桁梁★ 下承式简支栓焊梁? ★ 钢梁结构图的内容1、设计轮廓图2、节点图3、杆件图4、零件图★ 设计轮廓图? ★ 节点图? ★ 节点构造图? ★ 拼接板、填板的拼装?★ 立体图? ★ 节点板详图? ★ 杆件图? ★ 零件图? 钢屋架结构图★ 概述1、钢屋架2、钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
2、比例：1：100、1：2003、单线条表示，杆件长度直接注在单线条旁边。
? ★ 屋架详图1、图样：立面图，上弦实形辅助投影，剖面断面图。
2、比例：两种比例：（1）杆件轴线采用较小比例（1：20，1：15）（2）节点板、杆件、断面采用较**例（1：10，1：5）3、图线：（1）可见轮廓线——中实线（2）不可见轮廓线——中虚线★ 杆件拼接?★ 支座节点图? ★ 屋脊节点图。
钢结构构造与识图—钢结构施工图的基本规定
(a)
(b)
(c)
(d)
图1-4 用于索引剖面详图的索引符号
索引符号与详图符号
3.零件的编号以直径为4-6mm(同一图样应保持一致)的细实线 圆表示, 其编号应从上到下、从左到右,先型钢、后钢板,用阿拉伯数字按顺序编写 (图1-5)。
图1-5 零件的编号 4.详图的位置和编号,应以详图符号表示.详图符号的圆应以直径为 14mm粗实线绘制,详图应按下列规定编号: (1) 详图与被索引的图样同在一张图纸内时,应在详图符号内注明详图 的编号(图1-6)。
四、图纸审查
1、图纸审核的主要内容 （1）设计文件是否齐全，设计文件包括设计图、施工图、图纸
说明和设计变更通知单； （2）构件的几何尺寸是否标注齐全； （3）相关构件的尺寸是否正确； （4）节点是否清楚，是否符合国家标准； （5）标题栏内构件的数量是否符合工程和总数量； （6）构件之间的连接形式是否合理； （7）加工符号、焊接符号是否齐全； （8）符合本单位的设备和技术条件考虑，能否满足图纸上的技
名称 基础梁 楼梯梁 次梁 悬臂梁 框架梁 墙梁
代号 JL TL CL XL KL QL
结构施工图识读基础
3、基本掌握钢结构的特点、构造组成，了解钢结构制造相关知识
钢结构具有区别于其他建筑结构的显著特点，其零件加工 和装配属于制造，在工程实践中要善于积累有关钢结构组成和 构造上的一些基本知识，有助于读懂钢结构施工图。
2、连接符号以折断线表示需连接的部位。两个被连接的图样必须用 相同的字母编号。
钢结构施工图识读
结构施工图的索引符号与详图符号
索引符号与详图符号
一、索引符号与详图符号
1.图样中的某一局部或构件,如需另见详图,应以索引符号索引(图1-3a)。 索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均 应以细实线绘制。索引符号应按下列规定编写：
4钢结构施工图识读,钢梁详图识读解析
3.钢结构施工图 钢结构平面图、剖面图、详图 一套建筑施工图纸的排列顺序
二、钢结构施工图中图示符号的名称
1.索引标志
2.型钢的标注方法
3.常用构件代号（拼音第1个字母组合）《学看钢结构施工图》P15表1-6
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称 板 屋面板 空心板 槽形板 折板 密肋板 楼梯板 盖板或沟盖板 挡雨板或檐口板 吊车安全走道板 墙板 天沟板 梁 屋面梁 代号 B WB KB CB ZB MB TB GB YB DB QB TGB L WL 序号 15 16 17 18 19 20 21 22 23 24 25 26 27 28 名称 吊车梁 圈梁 过梁 连系梁 基础梁 楼梯梁 檩条 屋架 托架 天窗架 框架 刚架 支架 柱 代号 DL QL GL LL JL TL LT WJ TJ CJ KJ GJ ZJ Z 序号 29 30 31 32 33 34 35 36 37 38 39 40 41 42 名称 基础 设备基础 桩 柱间支撑 垂直支撑 水平支撑 梯 雨篷 阳台 梁垫 预埋件 天窗端壁 钢筋网 钢筋骨架 代号 J SJ ZH ZC CC SC T YP YT LD M TD W G
围焊缝：用圆圈表示，画在引出线的转折处，并标注尺寸。
在施工现场进行焊接：标注“现场焊缝”符号，涂黑的三角
形旗号，绘在引出线的转折处。
2.常用焊缝的标注方法
四、看图方法、步骤 1.看图方法：从上往下、从左往右、有外向里、由 大到小、由粗到细，图样与说明对照看，建施与 结施图结合看（相关联的地方） 2.看图步骤 目录、设计总说明、建筑总平面图，平、立、剖面 图 基础、钢结构、建筑、结合设施（包括各类详图） 钢结构工序要了解钢材、结构形式、节点做法、组 装放样、施工顺序等 对照建筑图与结构图查看有无矛盾，构造上能否施 工，能否交圈
钢结构识图
钢结构识图，一分钟科普你！先来明确几个概念：钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
钢结构图用来表示钢结构的图样。
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★ 型钢的代号及标注? ★ 钢结构中型钢的连接方法1、焊接2、铆接3、螺栓连接焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号（1）坡口焊缝（2）贴角焊缝（3）塞焊缝焊缝的图形符号和辅助符号?2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
?焊缝的标注方法? 焊接标注示例? 焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线?铆接用铆钉将两块或两块以上的钢板连接在一起? 铆接分类1、工厂连接2、现场连接铆钉类型?螺栓连接1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接2、连接方法螺栓、孔、电焊铆钉图例? 钢梁结构图钢梁常用于大、中跨度桥梁中钢梁的种类1、钢板梁2、钢桁梁★ 下承式简支栓焊梁? ★ 钢梁结构图的内容1、设计轮廓图2、节点图3、杆件图4、零件图★ 设计轮廓图?★ 节点图? ★ 节点构造图? ★ 拼接板、填板的拼装? ★ 立体图? ★ 节点板详图? ★ 杆件图? ★ 零件图?钢屋架结构图★ 概述1、钢屋架2、钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
2、比例：1：100、1：2003、单线条表示，杆件长度直接注在单线条旁边。
? ★ 屋架详图1、图样：立面图，上弦实形辅助投影，剖面断面图。
2、比例：两种比例：（1）杆件轴线采用较小比例（1：20，1：15）（2）节点板、杆件、断面采用较**例（1：10，1：5）3、图线：（1）可见轮廓线——中实线（2）不可见轮廓线——中虚线★ 杆件拼接?★ 支座节点图? ★屋脊节点图。
钢结构识图
钢结构识图，一分钟科普你！先来明确几个概念：钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
钢结构图用来表示钢结构的图样。
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★ 型钢的代号及标注★ 钢结构中型钢的连接方法1、焊接2、铆接3、螺栓连接焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号（1）坡口焊缝（2）贴角焊缝（3）塞焊缝焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
焊缝的标注方法焊接标注示例焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线铆接用铆钉将两块或两块以上的钢板连接在一起铆接分类1、工厂连接2、现场连接铆钉类型螺栓连接1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接2、连接方法螺栓、孔、电焊铆钉图例钢梁结构图钢梁常用于大、中跨度桥梁中钢梁的种类1、钢板梁2、钢桁梁★ 下承式简支栓焊梁★ 钢梁结构图的内容1、设计轮廓图2、节点图3、杆件图4、零件图★ 设计轮廓图★ 节点图★ 节点构造图★ 拼接板、填板的拼装★ 立体图★ 节点板详图★ 杆件图★ 零件图钢屋架结构图★ 概述1、钢屋架2、钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
2、比例：1：100、1：2003、单线条表示，杆件长度直接注在单线条旁边。
★ 屋架详图1、图样：立面图，上弦实形辅助投影，剖面断面图。
2、比例：两种比例：（1）杆件轴线采用较小比例（1：20，1：15）（2）节点板、杆件、断面采用较**例（1：10，1：5）3、图线：（1）可见轮廓线——中实线（2）不可见轮廓线——中虚线★ 杆件拼接★ 支座节点图★ 屋脊节点图。
超详细钢结构施工图识读基础教学(图文详解)共208页
钢结构施工 Nhomakorabea的识读基础
钢结构施工图的识读基础
钢结构施工图的识读基础
定义 钢材的特点是强度高、自重轻、整体刚度好、抵抗变形能力强，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各 向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短； 其工业化程度高，可进行机械化程度高的专业化生产。 钢结构应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等 以适应大跨度结构和超高层建筑的需要。 另外还有无热桥轻钢结构体系，建筑本身是不节能的，本技术用巧妙的特种连接件解决了建筑的冷热桥问题；小桁架结构使电缆和上下 水管道从墙里穿越，施工装修都方便。 特点 1、材料强度高，自身重量轻 钢材强度较高，弹性模量也高。与混凝土和木材相比，其密度与屈服强度的比值相对较低，因而在同样受力条件下钢结构的构件截面小 ，自重轻，便于运输和安装，适于跨度大，高度高，承载重的结构。 2、钢材韧性，塑性好，材质均匀，结构可靠性高 适于承受冲击和动力荷载，具有良好的抗震性能。钢材内部组织结构均匀，近于各向同性匀质体。钢结构的实际工作性能比较符合计算 理论。所以钢结构可靠性高。 3、钢结构制造安装机械化程度高 钢结构构件便于在工厂制造、工地拼装。工厂机械化制造钢结构构件成品精度高、生产效率高、工地拼装速度快、工期短。钢结构是工 业化程度最高的一种结构。 4、钢结构密封性能好 由于焊接结构可以做到完全密封，可以作成气密性，水密性均很好的高压容器，大型油池，压力管道等。 5、钢结构耐热不耐火 当温度在150℃以下时，钢材性质变化很小。因而钢结构适用于热车间，但结构表面受150℃左右的热辐射时，要采用隔热板加以保护 。温度在300℃ -400℃时.钢材强度和弹性模量均显著下降，温度在600℃左右时，钢材的强度趋于零。在有特殊防火需求的建筑中，钢结构 必须采用耐火材料加以保护以提高耐火等级。 6、钢结构耐腐蚀性差 特别是在潮湿和腐蚀性介质的环境中，容易锈蚀。一般钢结构要除锈、镀锌或涂料，且要定期维护。对处于海水中的海洋平台结构，需 采用“锌块阳极保护”等特殊措施予以防腐蚀。 7、低碳、节能、绿色环保，可重复利用 钢结构建筑拆除几乎不会产生建筑垃圾，钢材可以回收再利用。
钢结构施工图的识读基础
钢结构施工图的识读基础
定义 钢材的特点是强度高、自重轻、整体刚度好、抵抗变形能力强，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各 向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短； 其工业化程度高，可进行机械化程度高的专业化生产。 钢结构应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等 以适应大跨度结构和超高层建筑的需要。 另外还有无热桥轻钢结构体系，建筑本身是不节能的，本技术用巧妙的特种连接件解决了建筑的冷热桥问题；小桁架结构使电缆和上下 水管道从墙里穿越，施工装修都方便。 特点 1、材料强度高，自身重量轻 钢材强度较高，弹性模量也高。与混凝土和木材相比，其密度与屈服强度的比值相对较低，因而在同样受力条件下钢结构的构件截面小 ，自重轻，便于运输和安装，适于跨度大，高度高，承载重的结构。 2、钢材韧性，塑性好，材质均匀，结构可靠性高 适于承受冲击和动力荷载，具有良好的抗震性能。钢材内部组织结构均匀，近于各向同性匀质体。钢结构的实际工作性能比较符合计算 理论。所以钢结构可靠性高。 3、钢结构制造安装机械化程度高 钢结构构件便于在工厂制造、工地拼装。工厂机械化制造钢结构构件成品精度高、生产效率高、工地拼装速度快、工期短。钢结构是工 业化程度最高的一种结构。 4、钢结构密封性能好 由于焊接结构可以做到完全密封，可以作成气密性，水密性均很好的高压容器，大型油池，压力管道等。 5、钢结构耐热不耐火 当温度在150℃以下时，钢材性质变化很小。因而钢结构适用于热车间，但结构表面受150℃左右的热辐射时，要采用隔热板加以保护 。温度在300℃ -400℃时.钢材强度和弹性模量均显著下降，温度在600℃左右时，钢材的强度趋于零。在有特殊防火需求的建筑中，钢结构 必须采用耐火材料加以保护以提高耐火等级。 6、钢结构耐腐蚀性差 特别是在潮湿和腐蚀性介质的环境中，容易锈蚀。一般钢结构要除锈、镀锌或涂料，且要定期维护。对处于海水中的海洋平台结构，需 采用“锌块阳极保护”等特殊措施予以防腐蚀。 7、低碳、节能、绿色环保，可重复利用 钢结构建筑拆除几乎不会产生建筑垃圾，钢材可以回收再利用。
钢结构施工图识读钢梁详图识读
3.读图注意事项 掌握投影原理并熟悉房屋建筑的基本构造 记住常用的图例符号 从粗到细，从大到小 有联系地、综合看图 结合实际看图
钢梁详图识读
作业 识图练习 钢梁模型分组制作，学生讲解准备
图2.22 缀板的标注方法
图2.23 非焊接节点板尺寸的标注方法
三、钢结构中使用的有关图例 1.螺栓等的标注方法
2.焊缝符号
324-2008焊缝符号表示法 1.焊缝符号的表示
(1)焊缝的引出线：箭头和两条基准线，一实线，一虚线。 (2) 虚线可画在实线的上侧或下侧
(3)焊缝处在箭头侧，基本符号标注在基准线的实线侧； 焊缝处在非箭头侧，基本符号标注在基准线的虚线侧
3.钢结构施工图 钢结构平面图、剖面图、详图 一套建筑施工图纸的排列顺序
二、钢结构施工图中图示符号的名称 1.索引标志
2.型钢的标注方法
3.常用构件代号（拼音第1个字母组合）《学看钢结构施
序号 工图》名 称P15表1代-号6 序号 名 称 代号 序号
名称
代号
1
板
B
15 吊车梁
2
屋面板
16 圈 梁
3
空心板
17 过 梁
4
槽形板
18 连系梁
5
折板
19 基础梁
6
密肋板
20 楼梯梁
29
基础
J
Байду номын сангаас
30
设备基础
31
桩
32
柱间支撑
33
垂直支撑
34
水平支撑
7
楼梯板
21 檩 条
35
梯
T
8
盖板或沟盖板
22 屋 架
36
钢结构识图讲义及钢结构识图学习
钢结构识图培训讲义第一章识图基础一、投影及三视图中国采用第一角投影法，三视图放置位置：主视图（上左）、左视图（上右）、俯视图（下）三视图在使用时不一定完整，可能只出现主视图和其他一个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：左视图在主视图的右侧，表示站在主视图中物体的左侧向右看物体；俯视图在主视图的下侧，表示从上向下看主视图中的物体。
看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明焊缝表面齐平1 平面符号（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。
3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。
《钢结构识图培训》课件
节点设计图的识读
总结词
明确节点构造
详细描述
节点设计图展示了钢结构中各个节点的构造 和连接方式。通过识读节点设计图，可以明 确各个节点的构造特点、连接方式和受力传 递路径，确保施工过程中的节点连接符合设
计要求。
05
钢结构识图案例分析
实际工程图纸的识读案例
案例一
某高层建筑钢结构图纸识读
案例二
某桥梁钢结构图纸识读
详细描述
根据不同的分类标准，对钢结构进行分类，并详细介绍其组成部件。
钢结构的材料与性能
总结词
材料和性能
详细描述
介绍钢结构的常用材料，如碳钢、不锈钢等，并阐述其性能特点和应用范围。
02
钢结构识图基本概念
பைடு நூலகம்
图纸的组成与类型
图纸的组成
一套完整的钢结构施工图纸通常包括图纸封面、目录、设计 说明、节点详图、构件布置图和构件加工图等部分。
图纸的特点和规律，提高识图 的准确性和速度。
THANKS
感谢观看
图纸的类型
根据不同的分类标准，可以将图纸分为不同的类型。例如， 按照专业领域可分为建筑、结构、给排水、电气等类型；按 照设计深度可分为方案设计图、初步设计图和施工图等。
图纸的符号与标注
图纸的符号
在钢结构图纸中，为了简化表达和方 便识读，通常会采用一系列的符号来 表示不同的构件和节点。这些符号都 是根据国家相关标准和行业习惯规定 的。
《钢结构识图培训》ppt 课件
目 录
• 钢结构基础知识 • 钢结构识图基本概念 • 钢结构施工图的识读 • 钢结构设计图的识读 • 钢结构识图案例分析
01
钢结构基础知识
钢结构的定义与特点
钢结构识图课件
钢结构识图课件一、引言随着现代建筑工程的快速发展，钢结构在建筑行业中得到了广泛的应用。
作为建筑从业者，掌握钢结构识图的能力已经成为必备的技能。
本篇文章将介绍一些关于钢结构识图的基本知识和技巧。
二、钢结构的基本概念钢结构是由钢制材料组成的结构形式，主要包括钢柱、钢梁、钢平台和钢屋盖等部分。
钢结构的优点在于其强度高、自重轻、构造严谨且安装方便，因此在现代建筑中得到广泛应用。
三、钢结构识图的基本知识1、图纸目录：了解图纸目录，掌握各图纸的名称和编号，以便在后续的识图中正确找到所需的图纸。
2、钢结构施工图：钢结构施工图主要包括钢柱、钢梁、钢平台和钢屋盖等部分的施工详图，以及相应的安装节点大样图。
3、节点大样图：节点大样图是钢结构中各部件连接方式的详细表示，对于理解钢结构整体构造和安装至关重要。
4、材料表：材料表列出了钢结构中使用的各种材料的规格、数量和使用部位，对于了解钢结构的质量控制和成本核算非常重要。
四、钢结构识图的技巧和方法1、掌握基本符号：在识图过程中，需要了解并掌握一些常用的符号和标注方法，例如材料型号、规格、尺寸等。
2、理解构造原理：在理解了基本符号之后，需要逐步掌握钢结构的构造原理，例如钢柱与钢梁的连接方式、钢平台的支撑体系等。
3、学会查找相关资料：在遇到问题时，要学会查找相关的设计规范、施工手册和标准图集等资料，以便更好地理解图纸内容。
4、实践操作：通过参与实际工程项目的施工和管理，将理论知识运用到实践中去，不断提高自己的识图技能。
五、总结钢结构识图是建筑行业从业者必备的技能之一。
通过掌握基本概念和知识，以及运用一些技巧和方法，我们可以更好地理解和应用钢结构施工图纸。
实践操作也是提高自己技能水平的重要途径。
希望本篇文章能对大家有所帮助，让我们一起努力提高自己的专业水平。
机械识图是机械工程领域的一项基本技能，对于从事机械工程、维修、设计等相关行业的人来说，掌握机械识图能力是必不可少的。
本培训课件旨在帮助学员提高机械识图能力，通过讲解基本理论和实践应用，使学员能够熟练掌握机械识图的基本知识和技能。
《结构施工图识读》
其他结构形式施工图的识读要点
除了钢筋混凝土结构、钢结构和木结构外，还有砖混结构、石结构等其他结构形式。
其他结构形式施工图概述
其他结构形式施工图的组成与上述三种结构形式类似，包括结构设计总说明、平面布置图和各部分详图等。
其他结构形式施工图的组成
结构施工图的绘制与输出
结构施工图的绘制工具与软件
AutoCAD
结构施工图的绘制流程与规范
明确设计要求、收集相关资料、了解建筑物的功能和结构特点等。
根据设计要求和规范，确定建筑物的轴线位置，并绘制出相应的轴线。
根据地质勘察报告和设计要求，绘制出建筑物的基础平面图和剖面图。
结构施工图的绘制流程与规范
根据设计要求和规范，绘制出承重墙、梁、柱等结构构件的平面图和剖面图。
建筑材料选用
在选用建筑材料时，需要考虑建筑物的用途、环境条件、施工方法等因素，以确保建筑物的安全性和耐久性。
结构施工图的识读方法
结构施工图的符号与标注
标高与尺寸的标注
例如，H表示本层标高，h表示建筑物的总高度等。
梁、板、柱等构件的代号
例如，L表示梁，B表示板，Z表示柱等。
钢筋的标注
例如，Φ表示钢筋的直径，@表示钢筋的间距等。
202X
单击此处添加副标题内容
《结构施工图识读》
汇报日期
汇报人姓名
目 录
结构施工图概述 结构施工图的识读基础 结构施工图的识读方法 结构施工图的实例解析 结构施工图的绘制与输出
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
contents
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
钢筋混凝土结构施工图识读要点
在识读钢筋混凝土结构施工图时，需要注意图纸的标注、符号含义、钢筋的规格和数量、混凝土的强度等级等。
除了钢筋混凝土结构、钢结构和木结构外，还有砖混结构、石结构等其他结构形式。
其他结构形式施工图概述
其他结构形式施工图的组成与上述三种结构形式类似，包括结构设计总说明、平面布置图和各部分详图等。
其他结构形式施工图的组成
结构施工图的绘制与输出
结构施工图的绘制工具与软件
AutoCAD
结构施工图的绘制流程与规范
明确设计要求、收集相关资料、了解建筑物的功能和结构特点等。
根据设计要求和规范，确定建筑物的轴线位置，并绘制出相应的轴线。
根据地质勘察报告和设计要求，绘制出建筑物的基础平面图和剖面图。
结构施工图的绘制流程与规范
根据设计要求和规范，绘制出承重墙、梁、柱等结构构件的平面图和剖面图。
建筑材料选用
在选用建筑材料时，需要考虑建筑物的用途、环境条件、施工方法等因素，以确保建筑物的安全性和耐久性。
结构施工图的识读方法
结构施工图的符号与标注
标高与尺寸的标注
例如，H表示本层标高，h表示建筑物的总高度等。
梁、板、柱等构件的代号
例如，L表示梁，B表示板，Z表示柱等。
钢筋的标注
例如，Φ表示钢筋的直径，@表示钢筋的间距等。
202X
单击此处添加副标题内容
《结构施工图识读》
汇报日期
汇报人姓名
目 录
结构施工图概述 结构施工图的识读基础 结构施工图的识读方法 结构施工图的实例解析 结构施工图的绘制与输出
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
contents
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
钢筋混凝土结构施工图识读要点
在识读钢筋混凝土结构施工图时，需要注意图纸的标注、符号含义、钢筋的规格和数量、混凝土的强度等级等。
钢结构施工图及其识读
上一页 下一页 返回
4.1钢结构施工图基本知识
• (1)构造设计。 (2)构造及连接计算。 • 2.施工详图绘制内容 • 钢结构施工详图一般应按构件系统(如屋盖结构、刚架结构、吊车
梁、工作平台等)分别绘制各系统的布置图(含必要的节点详图)、施工 设计总说明、构件详图(一般含材料表)。钢结构施工详图的内容主要 包括以下几方面: • (1)图纸目录。 (2)钢结构设计总说明。 • (3)布置图。 (4)构件详图。 • (5)安装节点图。
7.1 渗碳
• 固体渗碳法的渗碳速度，大约每保温一小时，平均渗入0. 1 mm。
• 固体渗碳的优点是设备简单，成本较低，大小零件都可用。缺 点是渗碳速度慢，生产效率低，劳动条件差，渗碳后不易直接 淬火。
• (3)真空渗碳。真空渗碳是将零件放入特制的真空渗碳炉中，先 抽真空达到一定的真空度，然后将炉温升至渗碳温度，再通入 一定量的富化气进行渗碳。由于炉内无氧化性气体等其他不纯 物质，零件无吸附气体，因而工件表面活性大，通入富化气后， 渗碳速度快(获得同样渗层厚度，渗碳时间约为普通气体渗碳 的1/3 )，而且表面光亮。
下一页 返回
4.2钢结构施工图常用符号
• 4. 2. 3焊缝符号表示方法 • 了解各焊接结构中焊缝符号及其标注方法是看懂钢结构焊接施工所
用图样的基础。焊缝符号是把图样上用技术制图方法表示的焊缝基本 形式和尺寸采用一些符号来表示的方法。焊缝符号可以表示出:焊缝 的位置、焊缝横截面形状(坡口形状)及坡口尺寸、焊缝表面形状特征、 焊缝某些特征或其他要求。 • 4. 2. 3. 1焊缝符号的标注方法 • 焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》 (GB/T 324 2008)有关规定执行外，还应符合本节的各项规定。
4.1钢结构施工图基本知识
• (1)构造设计。 (2)构造及连接计算。 • 2.施工详图绘制内容 • 钢结构施工详图一般应按构件系统(如屋盖结构、刚架结构、吊车
梁、工作平台等)分别绘制各系统的布置图(含必要的节点详图)、施工 设计总说明、构件详图(一般含材料表)。钢结构施工详图的内容主要 包括以下几方面: • (1)图纸目录。 (2)钢结构设计总说明。 • (3)布置图。 (4)构件详图。 • (5)安装节点图。
7.1 渗碳
• 固体渗碳法的渗碳速度，大约每保温一小时，平均渗入0. 1 mm。
• 固体渗碳的优点是设备简单，成本较低，大小零件都可用。缺 点是渗碳速度慢，生产效率低，劳动条件差，渗碳后不易直接 淬火。
• (3)真空渗碳。真空渗碳是将零件放入特制的真空渗碳炉中，先 抽真空达到一定的真空度，然后将炉温升至渗碳温度，再通入 一定量的富化气进行渗碳。由于炉内无氧化性气体等其他不纯 物质，零件无吸附气体，因而工件表面活性大，通入富化气后， 渗碳速度快(获得同样渗层厚度，渗碳时间约为普通气体渗碳 的1/3 )，而且表面光亮。
下一页 返回
4.2钢结构施工图常用符号
• 4. 2. 3焊缝符号表示方法 • 了解各焊接结构中焊缝符号及其标注方法是看懂钢结构焊接施工所
用图样的基础。焊缝符号是把图样上用技术制图方法表示的焊缝基本 形式和尺寸采用一些符号来表示的方法。焊缝符号可以表示出:焊缝 的位置、焊缝横截面形状(坡口形状)及坡口尺寸、焊缝表面形状特征、 焊缝某些特征或其他要求。 • 4. 2. 3. 1焊缝符号的标注方法 • 焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》 (GB/T 324 2008)有关规定执行外，还应符合本节的各项规定。
钢结构工程施工图的识读方法
钢结构工程施工图的识读方法一、施工图的分类与编排顺序1.施工图的分类一套完整的施工图按各专业内容不同，包括以下几方面内容：（1）图纸目录。
说明各专业图纸的名称、张数和图号顺序，其目的是为了便于找图纸。
（2）设计说明。
主要说明工程概况和设计依据。
包括建筑面积、工程造价，有关的地质、水文、气象资料，建筑标准、荷载等级、抗震要求，采暖通风及照明要求，主要施工技术和材料使用等。
（3）建筑施工图（简称建施）。
它的基本图纸包括总平面图，建筑平、立、剖面图等；它的建筑详图包括墙身剖面图、浴厕详图、楼梯详图、门窗详图及门窗表，以及各种装修、构造做法、说明等。
在建筑施工图的标题栏内均注写建施××号，可供查阅。
（4）结构施工图（简称结施）。
它的基本图纸包括：基础平面图、屋顶结构平面图、楼层结构平面图、楼梯结构详图等；它的结构详图有：基础详图，梁、板、柱等构件详图及节点详图等。
在结构施工图的标题内均注写结施××号，可供查阅。
（5）设别施工图（简称设施）。
设备施工图包括三部分专业图纸：1给排水施工图。
主要表达给水排水管道的不知何设备安装。
图纸包括平面图、系统图、详图等。
2采暖通风施工图。
主要表达供暖通风的布置和设备的安装。
图纸包括平面图、系统图、安装详图等。
3电气施工图。
主要表达电气线路布置和接线原理图。
图纸包括平面图、系统图、接线原理图以及详图等。
在这些图纸的标题栏内分别注写水施××号，暖施××号，电施××号，以便查阅。
2.施工图的编排顺序《房屋建筑制图统一标准》（GB/T50001-2001）对工程施工图的编排顺序做了如下规定，“工程图纸应按照专业顺序编排。
一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……各专业的图纸，应该按图纸内容的主次关系，逻辑关系，有序排列。
”二、建筑施工图的识读1.总平面图的识读将拟建工程四周一定范围内的拟建、新建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出来的图样，称为总平面图。
钢结构施工图识读
钢结构施工图识读一、引言随着现代建筑技术的不断发展，钢结构在建筑工程中的应用越来越广泛。
钢结构施工图是指导工程施工的重要技术文件，因此，正确理解和识读钢结构施工图对于保证工程质量、提高施工效率具有重要意义。
本文将介绍钢结构施工图的基本要素、识读方法和注意事项。
二、钢结构施工图基本要素1、图纸目录：列出图纸的名称、编号和页数，方便查找和阅读。
2、设计说明：对钢结构的设计要求、施工工艺、材料规格等进行详细说明。
3、平面图：显示钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。
4、立面图：显示钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。
5、剖面图：显示钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、节点详图：显示钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。
7、材料表：列出钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。
8、施工工艺流程图：列出钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
三、钢结构施工图识读方法1、熟悉图纸目录：首先阅读图纸目录，了解图纸的组成和内容，为后续阅读做好准备。
2、仔细阅读设计说明：设计说明是钢结构施工的重要依据，要认真阅读并理解其中的要求和规定。
3、理解平面图：阅读平面图时，要重点钢柱、钢梁、支撑等主要构件的位置和尺寸，理解各构件之间的关系。
4、分析立面图：阅读立面图时，要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸，了解结构的垂直关系。
5、研究剖面图：阅读剖面图时，要重点钢结构的内部结构，了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、详读节点详图：节点详图是钢结构施工的关键部分，要认真阅读并理解各节点的构造和连接方式。
7、掌握材料表：阅读材料表时，要了解所需材料的规格、数量和使用部位，为材料采购和施工管理提供依据。
8、理解施工工艺流程图：阅读施工工艺流程图时，要了解钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
钢结构施工图识读
钢结构 Steel Structure
节点详图图例
钢结构 Steel Structure
钢结构 Steel Structure
钢结构 Steel Structure
钢结构 Steel Structure
§3.4 钢结构施工详图编制内容
钢结构 Steel Structure
（1） 图纸目录 （2） 钢结构设计总说明。内容一般为：工程概况、设计
图、钢材订货表。
建详图。
设计图与施钢工结构详Ste图el Str的uctu主re 要区别
二、 施工详图编制的基本规定
1.图幅规定
常用图幅图框尺寸（mm）
表3பைடு நூலகம்2
幅面 代号 尺寸 代号
b×l
A0
841×11 89
A1
594×84 1
A2
420×59 4
A3
297×42 0
A4
210×29 7
c
10
5
钢结构 Steel Structure
1.基本符号
▪ 基本符号表示焊缝横截面的基本形式和特征 ▪ 标注双面焊缝或接头时，基本符号可以组合使
用
2.补充符号 补充符号用来补充说明有关焊缝或接头的
某些特征（如表面形状、衬垫、焊缝分布、 施焊地点等）
钢结构 Steel Structure
钢结构 Steel Structure
四、梁柱连接
梁柱刚性连接详图
梁柱铰支连接详图
梯形屋架支座节点详图
钢结构 Steel Structure
钢结构 Steel Structure
三角形屋架支座节点详图
钢结构 Steel Structure
钢结构 Steel Structure
节点详图图例
钢结构 Steel Structure
钢结构 Steel Structure
钢结构 Steel Structure
钢结构 Steel Structure
§3.4 钢结构施工详图编制内容
钢结构 Steel Structure
（1） 图纸目录 （2） 钢结构设计总说明。内容一般为：工程概况、设计
图、钢材订货表。
建详图。
设计图与施钢工结构详Ste图el Str的uctu主re 要区别
二、 施工详图编制的基本规定
1.图幅规定
常用图幅图框尺寸（mm）
表3பைடு நூலகம்2
幅面 代号 尺寸 代号
b×l
A0
841×11 89
A1
594×84 1
A2
420×59 4
A3
297×42 0
A4
210×29 7
c
10
5
钢结构 Steel Structure
1.基本符号
▪ 基本符号表示焊缝横截面的基本形式和特征 ▪ 标注双面焊缝或接头时，基本符号可以组合使
用
2.补充符号 补充符号用来补充说明有关焊缝或接头的
某些特征（如表面形状、衬垫、焊缝分布、 施焊地点等）
钢结构 Steel Structure
钢结构 Steel Structure
四、梁柱连接
梁柱刚性连接详图
梁柱铰支连接详图
梯形屋架支座节点详图
钢结构 Steel Structure
钢结构 Steel Structure
三角形屋架支座节点详图
钢结构 Steel Structure
钢结构 Steel Structure
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.焊缝符号
GB324-2008焊缝符号表示法 1.焊缝符号的表示 (1)焊缝的引出线：箭头和两条基准线，一实线，一虚线。 (2) 虚线可画在实线的上侧或下侧
(3)焊缝处在箭头侧，基本符号标注在基准线的实线侧； 焊缝处在非箭头侧，基本符号标注在基准线的虚线侧
(4) 双面对称焊缝，基准线可不加虚线，图3-6。 (5)箭头线相对焊缝的位置一般无特殊要求，但在标注单边 形焊缝时箭头线要指向带有坡口一侧的工件，图3-7。
3.钢结构施工图 钢结构平面图、剖面图、详图 一套建筑施工图纸的排列顺序
二、钢结构施工图中图示符号的名称
1.索引标志
2.型钢的标注方法
3.常用构件代号（拼音第1个字母组合）《学看钢结构施工图》P15表1-6
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称 板 屋面板 空心板 槽形板 折板 密肋板 楼梯板 盖板或沟盖板 挡雨板或檐口板 吊车安全走道板 墙板 天沟板 梁 屋面梁 代号 B WB KB CB ZB MB TB GB YB DB QB TGB L WL 序号 15 16 17 18 19 20 21 22 23 24 25 26 27 28 名称 吊车梁 圈梁 过梁 连系梁 基础梁 楼梯梁 檩条 屋架 托架 天窗架 框架 刚架 支架 柱 代号 DL QL GL LL JL TL LT WJ TJ CJ KJ GJ ZJ Z 序号 29 30 31 32 33 34 35 36 37 38 39 40 41 42 名称 基础 设备基础 桩 柱间支撑 垂直支撑 水平支撑 梯 雨篷 阳台 梁垫 预埋件 天窗端壁 钢筋网 钢筋骨架 代号 J SJ ZH ZC CC SC T YP YT LD M TD W G
钢结构施工图识读
一、施工图的内容 1.建筑总平面图 2.建筑部分的施工图 • 目录 • 建筑设计说明和做法说明、门窗表 • 平面施工图 (标注:三道轴线尺寸/细部尺寸/各层标高/索引/图例） • 立面施工图：1）正立面图 2）侧立面图 (外墙材料/屋面标高/定位轴线/落水管) • 剖面施工图(2个以上) (重要楼梯/檐口/外墙/墙与梁的相互关系/悬挑部分) • 建筑节点 构造大样 节点的选择 构造知识要求 大样的标注方式
4.尺寸标注
图2.17 两构件重心不重合的表示方法
图2.18 弯曲构件尺寸点尺寸及不等边角钢的标注方法
图2.21 节点尺寸的标注方法
图2.22 缀板的标注方法
图2.23 非焊接节点板尺寸的标注方法
三、钢结构中使用的有关图例 1.螺栓等的标注方法
围焊缝：用圆圈表示，画在引出线的转折处，并标注尺寸。
在施工现场进行焊接：标注“现场焊缝”符号，涂黑的三角
形旗号，绘在引出线的转折处。
2.常用焊缝的标注方法
四、看图方法、步骤 1.看图方法：从上往下、从左往右、有外向里、由 大到小、由粗到细，图样与说明对照看，建施与 结施图结合看（相关联的地方） 2.看图步骤 目录、设计总说明、建筑总平面图，平、立、剖面 图 基础、钢结构、建筑、结合设施（包括各类详图） 钢结构工序要了解钢材、结构形式、节点做法、组 装放样、施工顺序等 对照建筑图与结构图查看有无矛盾，构造上能否施 工，能否交圈
3.读图注意事项 • 掌握投影原理并熟悉房屋建筑的基本构造 • 记住常用的图例符号 • 从粗到细，从大到小 • 有联系地、综合看图 • 结合实际看图
钢梁详图识读
作业 识图练习 钢梁模型分组制作，学生讲解准备
