水力学-第六章 明渠非均匀流

土木工程师-专业基础（水利水电）-水力学-明渠恒定非均匀流动[单选题]1.有一河道泄流时，流量Q＝120m3/s，过水断面为矩形断面，其宽度b＝60m，流速v＝5m/s，河道水流的（江南博哥）流动类型为()。

[2016年真题]A.缓流B.急流C.临界流D.不能确定正确答案：B参考解析：解法一：比较河流水深（h）与临界水深（hc）的关系。

根据题意有：h＝Q/（vb）＝120/（5×60）＝0.4m由于hc＞h，因此判断河道的流动类型为急流。

解法二：计算弗劳德数，因因此判断河道的流动类型为急流。

[单选题]2.满足dEs/dh＝0条件下的流动是()。

[2013年真题]A.缓流B.急流C.临界流D.均匀流正确答案：C参考解析：h表示水深，Es表示断面单位能量，dEs/dh＞0时，断面单位能量随水深增加而增加；dEs/dh＜0时，断面单位能量随水深增加而减小；dEs/dh＝0为断面比能最小的临界情况，此时弗劳德数Fr＝1，水流为临界流。

[单选题]3.下列哪种情况可能发生？()[2017年真题]A.平坡上的均匀缓流B.缓坡上的均匀缓流C.陡坡上的均匀缓流D.临界坡上的均匀缓流正确答案：B参考解析：A项，明渠均匀流只能发生在正坡渠道中，即i＞0；平坡（i＝0）不能产生均匀流。

正坡渠道中，按渠道的实际底坡i与临界底坡ic相比又分三种情况：①i＜ic为缓坡，此时，h0＞hc，均匀流是缓流；②i＞ic为陡坡或称急坡，此时h0＜hc，均匀流是急流；③i＝ic，为临界坡，此时h0＝hc，均匀流是临界流。

平坡和逆坡不可能发生均匀流；临界坡上的均匀流为临界流；当i＜iK时，可发生均匀流态为缓流，底坡为缓坡的情况。

[单选题]4.水跃跃前水深h′和跃后水深h″之间的关系为()。

[2014年真题]A.h′越大则h″越大B.h′越小则h″越小C.h′越大则h″越小D.无法确定正确答案：C参考解析：水跃是明渠水流从急流状态（水深小于临界水深）过渡到缓流状态（水深大于临界水深）时，水面骤然跃起的局部水流现象。

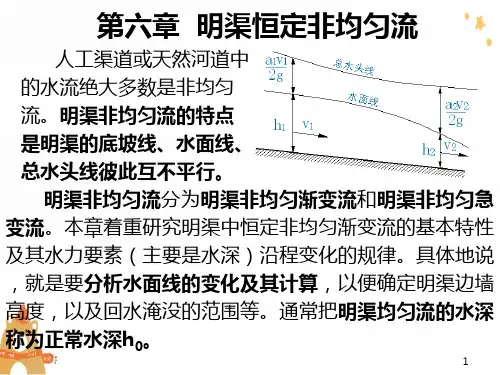

第六章 明渠恒定非均匀流明渠中由于水工建筑物的修建、渠道底坡的改变、断面的扩大或缩小等都会引起非均匀流动。

非均匀流动是断面水深和流速均沿程改变的流动。

非均匀流的底坡线、水面线、总水头线三者互不平行。

根据流线不平行的程度，同样可将水流分为渐变流和急变流。

明渠非均匀流的水面曲线有雍水和降水之分，即渠道的水深沿程可升可降。

解决明渠非均匀流问题的思路：建立微分方程，进行水面曲线的定性分析和定量计算。

第一节 明渠水流的两种流态及其判别一、从运动学观点研究缓流和急流1、静水投石，以分析干扰波在静水中的传播干扰波在静水中的传播速度称为干扰波波速和微波波速，以w v表示。

如果投石子于流水之中，此时干扰所形成的波将随着水流向上、下游移动，干扰波传播的速度应该是干扰波波速wv 与水流速度v 的矢量和。

此时有如下三种情况。

（1）wv v <，此时，干扰波将以绝对速度0<-='w v v v 上向上游传播（以水流速度v的方向为正方向讨论），同时也以绝对速度0>+='w v v v 下向下游传播，由于下上v v '<'，故形成的干扰波将是一系列近似的同心圆。

（2）wv v =，此时，干扰波将向上游传播的绝对速度0=-='w v v v 上，而向下游传播的绝对速度02>=+='w w v v v v 下，此时，形成的干扰波是一系列以落入点为平角的扩散波纹向下游传播。

（3）wv v >，此时，干扰波将不能向上游传播，而是以绝对速度0>-='w v v v 上向下游传播，并与向下游传播的干扰波绝对速度0>+='w v v v 下相叠加，由于下上v v '<'，此时形成的干扰波是一系列以落入点为顶点的锐角形扩散波纹。

这样一来，我们就根据干扰波波速wv 与水流流速v 的大小关系将明渠水流分为如下三种流态——缓流、急流、临界流。

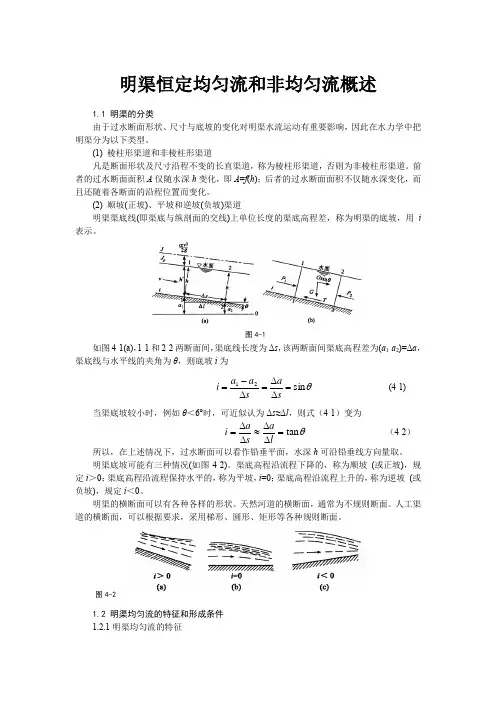

明渠恒定均匀流和非均匀流概述1.1 明渠的分类由于过水断面形状、尺寸与底坡的变化对明渠水流运动有重要影响，因此在水力学中把明渠分为以下类型。

(1) 棱柱形渠道和非棱柱形渠道凡是断面形状及尺寸沿程不变的长直渠道，称为棱柱形渠道，否则为非棱柱形渠道。

前者的过水断面面积A 仅随水深h 变化，即A =f (h )；后者的过水断面面积不仅随水深变化，而且还随着各断面的沿程位置而变化。

(2) 顺坡(正坡)、平坡和逆坡(负坡)渠道明渠渠底线(即渠底与纵剖面的交线)上单位长度的渠底高程差，称为明渠的底坡，用i 表示。

图4-1如图4-1(a)，1-1和2-2两断面间，渠底线长度为Δs ，该两断面间渠底高程差为(a 1-a 2)=Δa ，渠底线与水平线的夹角为θ，则底坡i 为θsin 21=∆∆=∆-=sa s a a i (4-1) 当渠底坡较小时，例如θ＜6°时，可近似认为Δs ≈Δl ，则式（4-1）变为 θtan =∆∆≈∆∆=la s a i （4-2） 所以，在上述情况下，过水断面可以看作铅垂平面，水深h 可沿铅垂线方向量取。

明渠底坡可能有三种情况(如图4-2)。

渠底高程沿流程下降的，称为顺坡 (或正坡)，规定i ＞0；渠底高程沿流程保持水平的，称为平坡，i =0；渠底高程沿流程上升的，称为逆坡 (或负坡)，规定i ＜0。

明渠的横断面可以有各种各样的形状。

天然河道的横断面，通常为不规则断面。

人工渠道的横断面，可以根据要求，采用梯形、圆形、矩形等各种规则断面。

图4-21.2 明渠均匀流的特征和形成条件1.2.1明渠均匀流的特征明渠均匀流有下列特性：(1) 过水断面的形状和尺寸、流速分布、水深，沿流程都不变；(2) 总水头线、测压管水头线(在明渠水流中，就是水面线)和渠底线三者为相互平行的直线(图4-1a)，因而它们的坡度相等，即J=J p=i(4-3)1.2.2明渠均匀流的形成条件对明渠恒定均匀流，图4-1（b)，取1-1、2-2断面之间的水体作为研究对象，分析这块水体上的受力，并沿流向写动力平衡方程为P1-P2+G sinθ-T=0式中P1和P2为1-1和2-2过水断面的动水压力，G为Δs流段水体重量，T为边壁(包括岸壁和渠底)阻力。

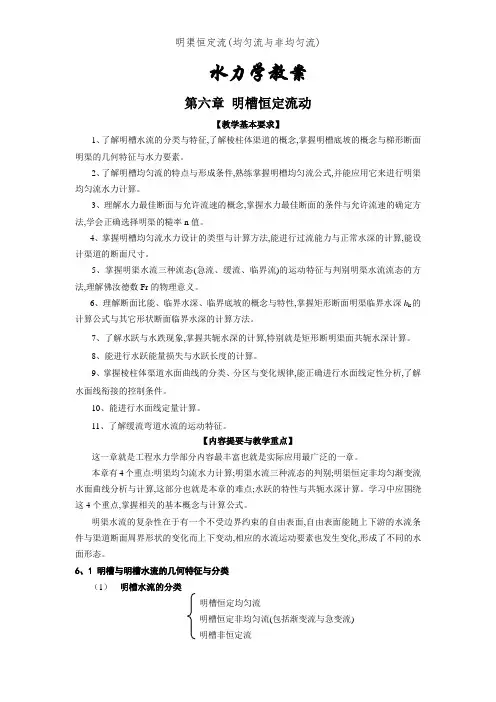

水力学教案第六章明槽恒定流动【教学基本要求】1、了解明槽水流的分类与特征,了解棱柱体渠道的概念,掌握明槽底坡的概念与梯形断面明渠的几何特征与水力要素。

2、了解明槽均匀流的特点与形成条件,熟练掌握明槽均匀流公式,并能应用它来进行明渠均匀流水力计算。

3、理解水力最佳断面与允许流速的概念,掌握水力最佳断面的条件与允许流速的确定方法,学会正确选择明渠的糙率n值。

4、掌握明槽均匀流水力设计的类型与计算方法,能进行过流能力与正常水深的计算,能设计渠道的断面尺寸。

5、掌握明渠水流三种流态(急流、缓流、临界流)的运动特征与判别明渠水流流态的方法,理解佛汝德数Fr的物理意义。

6、理解断面比能、临界水深、临界底坡的概念与特性,掌握矩形断面明渠临界水深h k的计算公式与其它形状断面临界水深的计算方法。

7、了解水跃与水跌现象,掌握共轭水深的计算,特别就是矩形断明渠面共轭水深计算。

8、能进行水跃能量损失与水跃长度的计算。

9、掌握棱柱体渠道水面曲线的分类、分区与变化规律,能正确进行水面线定性分析,了解水面线衔接的控制条件。

10、能进行水面线定量计算。

11、了解缓流弯道水流的运动特征。

【内容提要与教学重点】这一章就是工程水力学部分内容最丰富也就是实际应用最广泛的一章。

本章有4个重点:明渠均匀流水力计算;明渠水流三种流态的判别;明渠恒定非均匀渐变流水面曲线分析与计算,这部分也就是本章的难点;水跃的特性与共轭水深计算。

学习中应围绕这4个重点,掌握相关的基本概念与计算公式。

明渠水流的复杂性在于有一个不受边界约束的自由表面,自由表面能随上下游的水流条件与渠道断面周界形状的变化而上下变动,相应的水流运动要素也发生变化,形成了不同的水面形态。

6、1 明槽与明槽水流的几何特征与分类（1）明槽水流的分类明槽恒定均匀流明槽恒定非均匀流(包括渐变流与急变流)明槽非恒定流明槽非恒定流一定就是非均匀流。

明槽非均匀流根据其流线不平行与弯曲的程度,又可以分为渐变流与急变流。

明渠非均匀流计算公式
明渠非均匀流是指在明渠水流中，由于底坡、流量、水深等因素的变化，导致流速分布不均匀，水力要素（如水深、流速、压强等）沿程发生变化的流动。

这种流动状态在水力学中是很常见的，特别是在天然河流和人工渠道中。

明渠非均匀流的计算公式主要是用来描述这种流动的水力要素沿流程的变化规律。

这些公式通常基于水力学的基本原理，如伯努利方程、连续性方程等，并结合明渠的具体条件进行推导。

下面给出两个明渠非均匀流的计算公式示例：
1.水深沿程变化公式：
2.当明渠中的水流受到阻力作用时，水深会沿流程减小。

这个变化可以用以
下公式描述：
3.$\frac{dh}{dx} = -\frac{Q}{A}\left(\frac{1}{\sqrt{1+S^2}} +
\frac{f}{1+S}\right)$
4.其中，$h$ 是水深，$Q$ 是流量，$A$ 是过水面积，$S$ 是底坡，$f$ 是
阻力系数。

这个公式可以帮助我们了解水流的水深如何随着流程而变化。

5.断面平均流速公式：
6.在明渠非均匀流中，断面平均流速是重要的水力要素。

这个量可以用以下
公式计算：
7.$\bar{v} = \sqrt{\frac{Q}{\pi r^2 h}}$
8.其中，$\bar{v}$ 是断面平均流速，$r$ 是水力半径（即过水面积与湿周之
比），$h$ 是水深。

这个公式可以帮助我们了解水流的速度是如何分布的。

以上两个公式只是明渠非均匀流计算中的一部分，实际上还有许多其他的公式和模型可以用来描述这种流动。

这些公式和模型的选择取决于具体问题的条件和要求。

1． 流动特点由于水流重力在流动方向上的分力与阻力不平衡，所以断面流速和水深一般沿程变化，水面线为曲线，水力坡度J 、水面坡度J p 和渠道底坡i 一般互不相等。

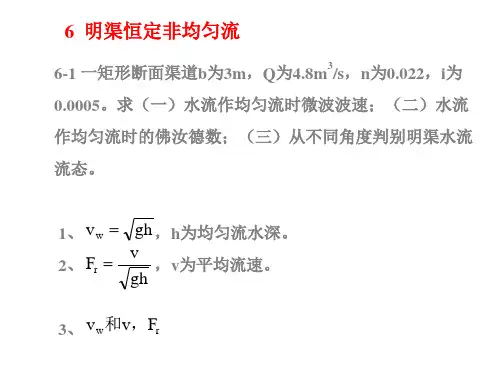

2． 流态及其判别不同流态的现象：根据恒定流连续方程和能量方程可推得静水中干扰微波波速得计算公式：h g BAgv w == 比较明渠流实际流速v 和微波波速v w ，可判别流态：当BA g v v w =<时，微波可向上游传播，水流为缓流；当BA g v v w =>时，微波只向下游传播，水流为急流；当BA g v v w ==时，微波只向下游传播，水流为临界流。

通过无量纲数——弗汝德数Fr判别流态：当时，缓流； 当1>Fr 时，急流； 当1=Fr 时，临界流；从量纲分析知，弗汝德数Fr 的力学意义是水流惯性力与重力的比值，重力作用占优势时为缓流，水深流缓；惯性作用占优势时，水浅流急。

3． 断面单位能与明渠流态 断面单位能（断面比能）E s 定义：22222gA Q h gv h E s αα+=+=断面单位能E s 沿程可能增大、减小或不变，这一点与断面单位重量水体的总机械能E （g v h z E 220α++=）不同。

比能曲线——当流量Q 和渠道断面形状大小一定时，断面单位能仅仅是水深h 的函数，)(h f E s =曲线即比能曲线。

为进一步了解比能曲线的变化规律，将E s 对h 取导：2211Fr BAg v dh dE s -=-=α 由此可见断面比能随水深的变化与断面流态的关系。

临界水深h c ——流量、渠道断面形状和大小一定时，相比较实际水深和临界水深判断断面流态：h>h c ；缓流 h<h c ；急流 h=h c ；临界流4．底坡与明渠均匀流流态缓坡上的均匀流为缓流；陡坡上的均匀流为急流。

显然，临界底坡既要满足临界流方程又要满足均匀流基本方程，据此计算临界底坡值。

第六章 明渠恒定非均匀流考点一 明渠恒定非均匀流产生的条件及特点1、明渠恒定非均匀流的产生当明渠底坡或粗糙系数沿程变化，或渠道的横断面形状（或尺寸）沿程变化，或在明渠中修建水工建筑物（闸、桥梁、涵洞等）使明渠中的流速和水深发生变化，这些均会在明渠中形成非均匀流。

2、非均匀流的特点非均匀流的特点是明渠的底坡、水面线、总水头线彼此互不平行。

也就是说，水深和断面平均流速v 沿程变化，流线间互不平行，水力坡度线、测压管水头线和底坡线彼此间不平行。

3、主要任务研究明渠恒定非均匀流的主要任务是：（1）定性分析水面线；（2）定量计算水面线。

考点二 明渠水流的三种流态及其判别1、明渠水流的三种流态一般明渠水流有三种流态，即缓流、临界流和急流。

（1）缓流：当水深较大，流速较小，渠道中有障碍物时将会产生干扰波，这时干扰波既能向上游传播也能向下游传播，这种水流流态称为缓流。

（2）急流：当水深较浅，流速较大，渠道中遇障碍物时，同样也产生干扰波，但这种干扰波只能向下游传播，这种水流流态称为急流。

（3）临界流：在缓流和急流之间还存在另一种流动，那就是水流流速与干扰波的波速相等，此时干扰波只能向下游传播，这种水流流态称为临界流，临界流的流动形态不稳定。

2、明渠水流流态的判断方法 （1）微波流速法波速法是只要比较水流的断面平均流速v 与微波的相对速度w v 的大小，就可以判断干扰波是否会向上游传播，也可以判断水流是属于哪一种流态。

当 w v v <时，水流为缓流，干扰波能向上游传播w v v =时，水流为临界流，干扰波不能向上游传播 w v v >时，水流为急流，干扰波不能向上游传播明渠中波速的计算公式为矩形渠道 gh v w =其他渠道 h g B gA v w ==/在断面平均流速为v 的水流中，微波传播的绝对速度绝w v 应是静水中的相对波速w v 与水流速度的代数和，即h g v v v w w ±=±=v 绝式中，微波顺水流方向传播的绝对速度用“+”号，微波逆水流方向传播的绝对速度用“-”号。

第六章明渠恒定均匀流人工渠道、天然河道以及未充满水流的管道等统称为明渠。

明渠流(Open Channel Flow)是一种具有自由表面的流动，自由表面上各点受当地大气压的作用，其相对压强为零，所以又称为无压流动。

与有压管流不同，重力是明渠流的主要动力，而压力是有压管流的主要动力。

明渠水流根据其水力要素是否随时间变化分为恒定流和非恒定流动。

明渠恒定流动又根据流线是否为平行直线分为均匀流和非均匀流。

明渠流动与有压管流的一个很大区别是：明渠流的自由表面会随着不同的水流条件和渠身条件而变动，形成各种流动状态和水面形态，在实际问题中，很难形成明渠均匀流。

但是，在实际应用中，如在铁路、公路、给排水和水利工程的沟渠中，其排水或输水能力的计算，常按明渠均匀流处理。

此外，明渠均匀流理论对于进一步研究明渠非均匀流也具有重要意义。

§6-1 概述1．明渠的分类由于过水断面形状、尺寸与底坡的变化对明渠水流运动有重要影响，因此在水力学中把明渠分为以下类型。

(1)棱柱形渠道和非棱柱形渠道凡是断面形状及尺寸沿程不变的长直渠道，称为棱柱形渠道，否则为非棱柱形渠道。

前者的过水断面面积A仅随水深h变化，即A=f(h)；后者的过水断面面积不仅随水深变化，而且还随着各断面的沿程位置而变化，即A=f(h,s)，s为过水断面距其起始断面的距离。

(2)顺坡(正坡)、平坡和逆坡(负坡)渠道明渠渠底线(即渠底与纵剖面的交线)上单位长度的渠底高程差，称为明渠的底坡(Bottom slope)，用i表示，如图6-1a，1-1和2-2两断面间，渠底线长度为Δs，该两断面间渠底高程差为(a1-a2)=Δa，渠底线与水平线的夹角为θ，则底坡i为。

图6-1θsin 21=∆∆=∆-=sas a a i (6-1-1) 在水力学中，规定渠底高程顺水流下降的底坡为正，因此，以导数形式表示时应为dsdai -= (6-1-2) 当渠底坡较小时，例如i ＜0.1或θ＜6°时，因两断面间渠底线长度Δs ，与两断面间的水平距离Δl ，近似相等，Δs ≈Δl ，则由图6-1a 可知θtan =∆∆≈∆∆=la s a ii=sin θ≈tg θ (6-1-3) 所以，在上述情况下，两断面间的距离Δs 可用水平距离Δl 代替，并且，过水断面可以看作铅垂平面，水深h 也可沿铅垂线方向量取。
