热泵热水器面板使用说明书一、按键说明1、开/关键：主机开关机功能。
2、供水键：手动开关供水泵。
3、经济键：未用。
4、水温“▲/▼”键：可将水箱水温设置在28度至60度。
5、参数“▲/▼”键：可将各种参数进行上下设定。
6、功能键：选择各项菜单功能进行设定。
7、确认键：进入功能设定时确定进入某项功能。
8、时段键：可选择主机或供水24小时内三种不同时间定时设置。
9、定时键：可选择定时开、定时关、取消功能。
10、二、操作说明：◆开机和关机在通电有效情况下，按下“开关”键，在关机的情况下，会立即开机，反之，则关机。
当要设定定时开/关机、定时供水、回水、化霜、电热功能时要在开机的情况下才有效。
◆水箱水温设定：在开机情况下，可对水箱水温进行调节，调节水温只需按水温“▲/▼”键即可调节至所需水温，水温可在28-60℃范围内随意调节。
◆供热水泵手动开关设定：当水温达到设定供水温度要求时，按“供水”键即可供水。
◆菜单功能选择：按“功能”键，可进行时钟、定时开/关主机、定时开/关供水泵、确定回水（供水）温度、光度要求、除霜参数要求、电加热温度要求七项菜单功能选择。
要进行功能选择时，必须在开机状态下将“功能”键长按5秒才能进入功能选择，确定选取功能完成后，不再操作控制板时，10秒钟后自动退出功能选择。
1、时钟功能设定：（1）长按“功能”健，进入功能选择后，再按一下“功能”键，进入时间设定功能，此时显示屏时钟显示闪动，可对小时参数进行调整，按住“参数”“▲/▼”键，小时数字可上下调整。
（2）、完成小时设置后，再按“确认”键，进入分钟数设置，按住参数“▲/▼”键，分钟数可上下调整。
再按“确认”键，时钟设定完成。
2、主机定时设定：（1）、进入功能选择后，按二下“功能”键，显示屏“主机”菜单闪动，按“确认”键后进入主机定时功能。
（2）、时段选择或定时开关查询主机定时可选择3个时段，进入主机定时功能时，按“时段”键可对定时时段进行选择。
米特拉空气能热水器家用机说明书米特拉热泵热水器控制器使用说明书目录一、序言....................................................................................... 02 二、空气源热水器机组机规格参数表................................................... 03 三、安装....................................................................................... 06 四、保养....................................................................................... 07 五、控制使用说明........................................................................... 08 六、注意事项 (24)七、产品售后服务保障 (24)使用本机组之前必须详细阅读本手册，并按照本手册所规定的内容安装，调试，运行;否则造成的任何损失本公司概不负责。
, 热泵热水机组必须由专业技术人员安装, 在安装机组及其连接水管时，请严格按本说明书进行, 机组在连接电气线路时，必须找专业人员;机组必须可靠接地，选择符合机组要求的漏电开关。
完成机组水管及接线时，须检查无误后再将机组通电源 , 机组在使用过程当中，以防触电，或损坏管路以及机组上的温度传感器，由此造成的人员和财产损失，本公司不负任何责任。
本机如有改进，此内容可能有所更改，届时恕不另行通知, 机组在维修时，一定要仔细判断机组故障原因，若需要更换部件或充注冷媒时，需经米特拉客服确认后方可更换或添加米特拉公司指定冷媒。

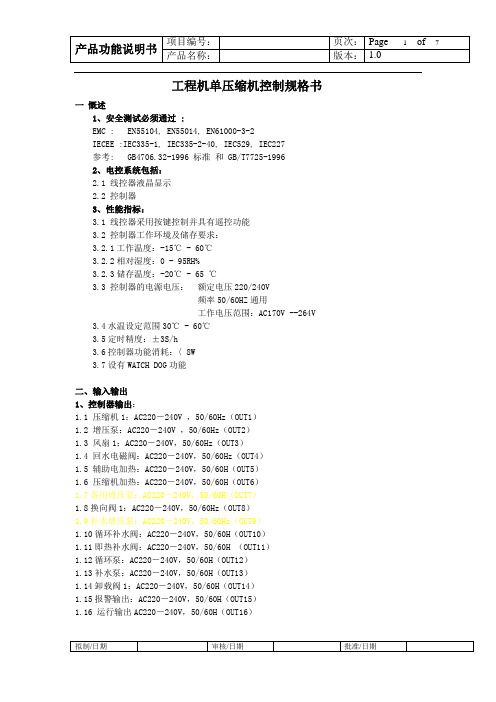

工程机单压缩机控制规格书一慨述1、安全测试必须通过 :EMC : EN55104, EN55014, EN61000-3-2IECEE :IEC335-1, IEC335-2-40, IEC529, IEC227参考: GB4706.32-1996 标准和 GB/T7725-19962、电控系统包括：2.1 线控器液晶显示2.2 控制器3、性能指标：3.1 线控器采用按键控制并具有遥控功能3.2 控制器工作环境及储存要求：3.2.1工作温度：-15℃ - 60℃3.2.2相对湿度：0 - 95RH%3.2.3储存温度：-20℃ - 65 ℃3.3 控制器的电源电压：额定电压220/240V频率50/60HZ通用工作电压范围：AC170V --264V3.4水温设定范围30℃ - 60℃3.5定时精度：±3S/h3.6控制器功能消耗：〈 8W3.7设有WATCH DOG功能二、输入输出1、控制器输出：1.1 压缩机1：AC220－240V ，50/60Hz（OUT1）1.2 增压泵：AC220－240V ，50/60Hz（OUT2）1.3 风扇1：AC220－240V，50/60Hz（OUT3）1.4 回水电磁阀：AC220－240V，50/60Hz（OUT4）1.5 辅助电加热：AC220－240V，50/60H（OUT5）1.6 压缩机加热：AC220－240V，50/60H（OUT6）1.7备用增压泵：AC220－240V，50/60H（OUT7）1.8换向阀1：AC220－240V，50/60Hz（OUT8）1.9补水增压泵：AC220－240V，50/60Hz（OUT9）1.10循环补水阀：AC220－240V，50/60H（OUT10）1.11即热补水阀：AC220－240V，50/60H （OUT11）1.12循环泵：AC220－240V，50/60H（OUT12）1.13补水泵：AC220－240V，50/60H（OUT13）1.14卸载阀1：AC220－240V，50/60H（OUT14）1.15报警输出：AC220－240V，50/60H（OUT15）1.16 运行输出AC220－240V，50/60H（OUT16）2、控制器模拟信号输入2.1化霜温度2（TH1）F12.2排气温度2（TH2）F22.3环境温度（TH3）F32.4化霜温度1（TH4）F42.5排气温度1（TH5）F52.6储水温度（TH6）F62.7用水回水温度（TH7）F73、控制器数字信号输入1.1水位过低信号（IN1）（正常短接）1.2水位过高信号（IN2）（正常断开）1.3用水端低压信号（IN3）（正常短接）1.4用水端高压信号（IN4）（正常短接）1.5低压1信号（IN5）（正常短接）1.6高压1信号（IN6）（正常短接）1.7水流信号（IN7）（正常短接）1.8 排气压力1信号（IN8）（正常短接）1.9补水压力信号（IN9）（正常短接）1.10开机信号（IN10）（正常短接）三、拨码状态说明1控制器拨码设定：1.1 SW1.1（1=ON即热模式；0=OFF循环模式）1.2 SW1.2 （1=ON有电辅热；0=OFF无电辅热）1.3 SW1.3 （1=ON为主机；0=OFF为从机）1.4 SW1.4 （1=ON管路电加热；0=OFF水箱电加热）1.5 SW1.5 地址码1.6 SW1.6地址码1.7 SW1.7地址码1.8 SW1.8地址码2 线控器拨码2.1 DIP11（1=ON有虚增功能；0=OFF无虚增功能）2.2 DIP12（1=ON密码有效；0=OFF密码无效）2.3 DIP21（1=ON有掉电记忆；0=OFF 无掉电记忆）2.4 DIP22（1=ON；0=OFF）四、工作模式1、水箱水温设定范围为 30℃ - 60℃；2、即热模式2.1、根据高水位开关动作而动作，先检测水压，决定是否启动补水泵加压，此时不检测水温。
空气源热泵技术规格书空气源热泵技术规格书一、设备概述设备地点：礼元接触网工区、水头综合行车室、半坡综合行车室、运城通信机械室、店坡接触网工区、蒲州接触网工区。
使用环境：冬季室外最低温度-20℃。
房屋类型：行车室为框架结构，网工区为砖混结构，外墙有保温层。
供暖（制冷）面积：礼元站生产办公房屋，供暖面积865.78平方米;水头站生产办公房屋，供暖面积492.35平方米；半坡站生产办公房屋，供暖面积164.6平方米；运城站生产办公房屋，供暖面积328.7平方米；店坡站生产办公房屋，供暖面积969.6平方米;蒲州站生产办公房屋，供暖面积865.78平方米。
目的：冬季供暖，夏季制冷，运行期间，保证站区生产办公房屋室内温度达到设计规范规定的标准。
投标报价：设备价。
二、技术标准及相关说明1、技术标准空气源热泵模块机组及系统采用风冷-水系统，总制冷量大于等于457.6kW，总制热量大于等于585kW。
其中，空气源热泵模块机组26台、风机盘管按照现场实际数量制定，配套辅机和管道系统，具体为：（1）空气源热泵模块机组：交流380V 超低温启动机型，能在-20 度环境时正常启动运行。
要求采用变频控制，实现自动化智能控制，无需人员管理。
制冷出水温度7 度，制热出水温度45 度。
单台制冷量大于等于17.6kW，制热量大于等于22.5kW(干球温度7℃，湿球温度6℃)，机组输入功率≤8KW。
噪声≤65db(A)。
（2）循环泵12 台（一主一备）：额定流量27m3/h，扬程28m （礼元站、蒲州站）；额定流量18m3/h，扬程25m（水头站）；额定流量4.5m3/h，扬程15m（半坡站）；额定流量9m3/h，扬程20m（运城站）；额定流量31.5m3/h，扬程32m（店坡站）。
噪音：≤40dB 或者35dB。
（3）软化水箱6 个：有效容积1m3。
（4）全自动软水器6 台：软水产量2m3/h。
（5）定压补水装置6套：补水量大于等于2m3/h；补水泵（一主-一备），扬程大于等于14 米。
热泵专用工程机控制板规格书一、概述本控制器适用于工程机热泵热水机组。
控制器由主板、操作板组成。
控制器除了能满足热泵主机的内部控制要求外，它还能控制整个热水工程的外部器件，大大提高了整个热水工程的自动程度。
同时它还集成了各种不同工程方案，能在出厂后通过电脑主板轻松设定。
对于不同机型的热泵主机，也可通过主板简单设定。
它强大的集成功能再加上大屏幕彩屏操作面板，是一款现时最先进的热泵集成控制器。
二、主要技术参数1、使用条件◇运行电压：AC220V±20%，50Hz.◇运行环境温度：-15～+75℃◇储存温度：0～+80℃◇湿度要求：0～95%RH2、控制器符合GB4706.1-1998 《家用和类似用途电器的安全第一部分：通用要求》GB4706.32-1996 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》GB18430. 2-2001 《蒸气压缩循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》抗干扰度符合GB4343.2-1999印刷电路板符合GB4588.1和GB4588.2的规定三、控制器功能1、制热运行2、可设定水箱温度、时钟、定时、回水温度、光度、化霜参数、电加热温度等3、掉电自动记忆各种参数4、具有完善的保护功能及大屏幕彩屏液晶显示5、具有三个不同时间定时开关机功能及定时开关供水泵功能6、可查询所有温度探头温度值和各种相关参数7、可通过主板设置各种机型和供水工作模式，一板通用。
8、可控制补水、回水、供水泵、辅助电加热等。
9、可设定时间限制主机运行时间四、主控板1、控制板输入◇水流开关◇高压压力开关◇低压压力开关◇排气温度◇低水位开关◇高水位开关2、控制板输出◇机组循环水泵 (输出电流30A)◇风机 (输出电流30A)◇供水泵(用水泵)(输出电流30A)◇补水阀(输出电流5A)１◇回水阀(输出电流5A)◇四通阀(输出电流5A)◇压缩机1(输出电流5A)◇压缩机2(输出电流5A)◇电加热(输出电流5A)◇电子膨胀阀◇双水箱扩展输出口3、控制板模拟量输入◇水箱温度模拟量1◇水箱温度模拟量2◇回水温度模拟量◇出水温度模拟量◇室外空气温度模拟量◇冷凝器温度模拟量1◇冷凝器温度模拟量2◇光度(未用)五、功能描述1、制热运行1.1、制热运行流程定时供水模式：开机机组水泵运行低水位开关检测风机运行压缩机运行。
P0组：系统管理P1组：状态显示（仅可查看）P2组：基本参数P3组：电机参数P4组：编码器参数P5组：速度控制参数P9组：数字量输入、出参数P10组：模拟量输入、出参数P12组：高级功能参数P14组：伺服油泵控制参数P16组：键盘显示设定参数P25组：伺服油泵选型参数P33组：CAN 通讯P97组：保护与故障参数P98组：驱动器参数P0组常用功能码（系统管理）：(1)P00.00:修改为2时为修改记忆菜单模式，即仅显示修改过的参数。
(2)P00.03:参数保护设置，选择2时为除该功能码外，其他全部禁止改写。
(3)P00.04:默认为0000，个位选择为1时可显示P14.17和P14.18，该参数为过冲保护。
(4)P00.05:选择2可恢复出厂设置，调试前应先恢复出厂设置。
(5)P00.06:当驱动器损坏更换驱动器时，先选择1将数据上载，然后将原机的面板更换到新的驱动器上，选择2下载即可。
P1组常用功能码（状态显示（仅可查看））：(1)P01.03:可查看设定频率。
(2)P01.20、P01.21、P01.22:AI1、2、3输入电压。
(3)P01.42:实时给定压力（范围是0至P25.03设置的系统最高压力）。
(4)P01.43:实时反馈压力（范围是0至P25.01设置的压力传感器量程）。
P2组常用功能码（基本参数）：(1)P02.02:运行命令通道选择，选择1端子使能。
P3组常用功能码（电机参数）：(1)P03.00:电机额定功率。
(2)P03.01:电机额定电压。
(3)P03.02:电机额定电流。
(4)P03.04;电机额定频率。
(5)P03.24:参数自整定，选择1时为静态学习，选择2时为动态学习，动态学习时电机应该反转（电机轴顺时针）。
每次学习后需要观察P03.26的值是否误差在5之内。
(6)P03.26:编码器安装初始角度。
P5组常用功能码（速度控制参数）：(1)P05.00:低速速度环比例增益。
MEGMEET 麦格米特电气技术有限公司MEGMEET ELECTRICAL TECHNOLOGY CO., LTD.DESCRIPTION:(规格书)SPECIFICATIONTHESE SPECIFICATION ARE THE PROPERTY OF MEGMEET ELECTRICAL TECHNOLOGY CO., LTD Model No.:Meet with mega satisfaction承认书SPECIFICATION FOR APPROVALPart No. MLT5501规格 Description: LCD Power Supply Specification Revision: 1.1 Customer. Customer Approval No. :承认鉴章后请寄回承认书正本一份Please return to us one original of “SPECIFICATION FOR APPROV AL” w ith your approved signatures.承认书APPROVED SIGNATURES核准人 APPROVED BY ： 日期 DATE ：盖章鉴署 CHOP & SIGNATURES:深圳市麦格米特电气技术有限公司SHENZHEN MEGMEET ELECTRICAL TECHNOLOGY CO.,LTDAdd: 6F Tower 2, Zhongjian Industrial Building18 Yanshan Road , Shekou, Shenzhen, P.R.ChinaZIP CODE:518067TEL: (0755)26693042 26693442 FAX: (0755)26693047 E-mail: YDP@MEGMEET 麦格米特电气技术有限公司MEGMEET ELECTRICAL TECHNOLOGY CO., LTD.DESCRIPTION:(规格书)SPECIFICATIONTHESE SPECIFICATION ARE THE PROPERTY OF MEGMEET ELECTRICAL TECHNOLOGY CO., LTD Model No.:Section 目录1. Power supply overview 电源性能指标 1.1 Input Electrical Characteristics Overview （输入特性） 1.2 Output Electrical Characteristics Overview （输出特性）1.2.1 Output V oltage ,Current & Regulation.（输出电压电流调整率） 1.2.2 DC Output Ripple & Noise. （输出纹波和噪声） 1.2.3 Output Transient Response. （输出动态响应） 1.2.4 DC Output Hold-Up Time. （输出保持时间）1.2.4 DC Output Overshoot At Turn On & Turn Off.（输出超调） 1.2.6 DC output voltage rise time （输出上升时间） 1.3 Remote On/Off Control ：（遥控功能） 1.4 Protection: （保护功能） 1.4.1 DC output Over V oltage Protection. （输出过压保护） 1.4.2 DC Output Over current Protection. （输出过流保护） 1.4.3 DC Output Short Circuit Protection. （输出短路保护） 1.4.4 Reset After Shutdown.（保护功能复位）2. Isolation 绝缘性能3. Safety 安全规格4. EMC 电磁兼容性4.1 EMI （电磁干扰） 4.2 EMS （电磁抗扰）5. Environmental Requirement 环境5.1 Temperature （环境温度）5.2 Humidity （环境湿度） 5.3 Altitude （海拔高度） 5.4 Cooling Method （冷却方式） 5.5 Vibration （振动耐受） 5.6 Impact （冲击耐受）6. Dimension （物理尺寸）7. Weight （重量）8. Pin Connection (连接器脚位定义) 9. Power Supply mounting （安装尺寸）MEGMEET 麦格米特电气技术有限公司MEGMEET ELECTRICAL TECHNOLOGY CO., LTD.DESCRIPTION:(规格书)SPECIFICATIONTHESE SPECIFICATION ARE THE PROPERTY OF MEGMEET ELECTRICAL TECHNOLOGY CO., LTD Model No.:1. Power Supply Overview 电性能指标:1.1 Table 1 Input Electrical Characteristics Overview （输入特性）Input voltage range 输入电压90Vac to 264Vac Normal voltage range 标称输入100Vac to 240Vac Frequency range 频率范围50Hz/60Hz ±5%Max input ac current满载输入电流5Amax at full load conditionInrush current (cold start)浪涌电流50Atyp peak, 120Vac; 100Atyp peak, 220Vac Efficiency(full load) 效率 84%min at 90Vac; 88%min at 220VacHarmonic current 谐波电流Meet GB17625.1-1998/IEC61000-3-2 class D Leakage Current 泄漏电流Less Than 0.75mA, 230Vac input Standby Power Loss 待机功耗≦1W, 240Vac input 带50mA 负载 Input Fuse 输入保险T8AH/250Vac1.2 Output Electrical Characteristics Overview （输出特性） 1.2.1 Table 2 Output V oltage ,Current & Regulation.（输出调整率）Output V oltage 输出电压 Regulation 调整率 Min. current 最小电流 Rated current 额定电流 Peak current 峰值电流+24V +24V ±5% 0.3A 16A 22A +12V +12V ±5% 0.2A 2.0A 5A +5V(SB) +5V ±5% 0.01A 0.5A 1A +5V +5V ±5% 0.05A 4.5A 6A Note:* pulse width within 100ms 脉宽小于100毫秒1.2.2 Table 3 DC Output Ripple & Noise. （输出纹波和噪声）Output V oltageRipple & Noise (Max.)+24V 240mVp-p@25℃; 350mVp-p@-10℃ +12V120mVp-p@25℃; 200mVp-p@-10℃+5V +5V （SB ）60mVp-p@25℃; 200mVp-p@-10℃; 150mVpp when STBNote: 1) Measurements shall be made with an oscilloscope with 20MHz bandwidth. 示波器须设置在20兆赫兹带宽2) Outputs shall be bypassed at the connector with a 0.1uF ceramic capacitor and a10uF electrolytic capacitor to simulate system loading.离电源板大于30CM 处输出电源端并联0.1uF 的陶瓷电容和10uF 的电解电容来模拟负载测试MEGMEET 麦格米特电气技术有限公司MEGMEET ELECTRICAL TECHNOLOGY CO., LTD.DESCRIPTION:(规格书)SPECIFICATIONTHESE SPECIFICATION ARE THE PROPERTY OF MEGMEET ELECTRICAL TECHNOLOGY CO., LTDModel No.:1.2.3 Output Transient Response. （输出动态响应）Table 4. Test condition.测试条件V oltage Tolerance Limit Slew Rate Load Change +12V/+24V/+5.0V ±5% 0.2A/uS Min. to 50% load and 50% to Max load +12V/+24V/+5.0V ±10% 0.2A/uS Min. load to Max loadNote: Transient response measurements shall be made with a load changing repetitionrate of 50Hz to 10kHz. 以50~10KHz 的频率跳变负载来测试。
