DMX512 LED解码器说明书●工作温度：-20-60℃●供电电压：DC12V●输出电流：每路额定电流10A/ch；●最大输出功率：120W/ch●控制器尺寸：L152xW56×H24mm●通道：3路● DMX512标准：DMX512/1990一、解码器地址设置每个解码器占用3个地址，采用编码开关设置地址，编码开关1－9位是设置DMX512起始地址码的二进制数值编码开关，第1位为最低位，第9位为最高位，共可设定511个地址码。
DMX512起始地址码＝编码开关1－9位的位值总和，将编码开关拨向下（ON置“1”），可获得该位的位值；编码开关拨向上（置“0”），则该位的位值为0。
编码开关FUN＝OFF时(置“0”)方可接收DMX512信号。
对应下表可选择拔码位置，通过拨码开关对通道进行选择:二、自走模式1、功能：拨码开关第10位是“FUN”，为功能键。
FUN＝OFF时是DMX512解码器功能，接受DMX512信号。
FUN＝ON时是解码器测试功能如图3（1通道接红灯，2通道接绿灯，3通道接蓝灯）：1－9开关OFF：灯灭开关1＝ON：红色开关2＝ON：黄色开关3＝ON：绿色开关4＝ON：青色开关5＝ON：蓝色开关6＝ON：紫色开关7＝ON：白色开关8＝ON：七彩跳变(7档速度选择)开关9＝ON：全彩渐变(7档速度选择) 开关10＝ON：自走模式（测试模式）2、跳变、渐变效果速度选择1－7开关＝OFF：0档速度开关1＝ON：1档速度开关2＝ON：2档速度开关3＝ON：3档速度开关4＝ON：4档速度开关5＝ON：5档速度开关6＝ON：6档速度开关7＝ON：7档速度(最慢)三、DMX512控制模式通道定义说明1 红2 绿3 蓝4 0～5关闭，6～240频闪，241～255常亮5 速度自走速度6 0～5 RGB控制6～20：七彩自走模式-渐变5～12721-40:红绿蓝41～60：组合261～80：组合381～100：组合4101～127：组合5128～140：七彩自走模式-跳变128～255141～160：红绿蓝161～180：组合2181～200：组合3201～220：组合4221～255：组合5。
SE-DMX512-T规格说明书一、概述SE-DMX512-T一款多通道DMX512(1990)解码和高速RZ编码（典型如TM1812）输出脉冲宽度调制信号PWM的智能芯片。
芯片支持信号并联输入的级联编址、地址写入、地址查看、无信号自动演示等功能。
非常适合制作DMX512护栏管等景观亮化光源和灯具。
芯片晶圆有知名厂家提供，供货、质量均能良好满足客户需求。
1.1特性●遵照DMX512/1990时序，响应迅速，不漏帧。
●每通道8位PWM信号输出。
●输出800KHz归零单线串行PWM数值(TM1812高速信号兼容)。
●18、24、36个DMX512通道(预制可选)。
●单独级联信号控制，信号并行输入。
应用系统无单点故障。
●支持地址烧录器地址烧写●无DMX512信号可自动运行七彩渐变色演示程序。
●工作电压：3.0V~5.5V●工作温度: -40℃~85℃●管脚可出厂配置●SOP14(150mil)、无铅环保封装。
●IO脚ESD>3.5KV1.2应用●DMX512调光的LED光源。
如LED射灯、外控护栏管、洗墙灯、灯墙等。
●DMX512显示阵列，如建筑照明工程。
●专业DMX512舞台灯光的解码器。
1.3 管脚说明序号标注说明1 RXD DMX512电平转换后TTL输入2 TXD 本地DMX512后级TTL输出3 XTAL2 24MHz晶振输出4 XTAL1 24MHz晶振输入5 保留6 保留7 VSS 芯片工作电源低端8 IN 级联地址输入9 OUT 级联地址输出10 SDO 800KHz归零信号推挽驱动输出11 保留12 保留13 DIR 采用信号线写码时RS485方向控制14 VDD 芯片工作电源输入1.4 封装尺寸1.5 定购说明1.5.1 编号格式1.5.2 标号列表芯片编号芯片说明SE-DMX512-T-18 18通道DMX512解码护栏管控制芯片SE-DMX512-T-24 24通道DMX512解码护栏管控制芯片SE-DMX512-T-36 36通道DMX512解码护栏管控制芯片SE-DMX512-T-48 48通道DMX512解码护栏管控制芯片SE-DMX512-T-54 54通道DMX512解码护栏管控制芯片1.6 电气参数Ta = -40℃ to 85℃, VCC = 5.0V符号参数说明最小最大单位测试条件VIL 输入低电平 -0.5 0.8 V VCC=5.0V VIH 输入高电平 2.0 VCC+0.5 VVOL 输出低电压0.4 VVOH 输出高电压 2.4 V IOL=5.0mAVcc=5V IIL 低电平吸收电流-75 uA Vin=0.45VILI 高电平漏电流 -10 10 uA 0.45V<Vin<VccTa=1MHz, CIO 管脚等效电容10 pFFreq=25℃℃25ICC 供电电源电流15 mAVcc=5V,二、技术说明2.1 总体框图2.2 DMX512协议DMX512是英文Digital Multiplex with 512 pieces of information的简称。
dmx512灯光控制器说明书【一、DMX512灯光控制器简介】DMX512灯光控制器是一种数字通信协议，用于控制舞台灯光、建筑照明等灯光设备。
它通过一根五芯电缆传输数据，实现灯光设备之间的通信与控制。
DMX512协议具有高速、稳定、可扩展性强等特点，成为灯光控制领域的主流标准。
【二、DMX512灯光控制器主要功能与应用领域】DMX512灯光控制器的主要功能包括：灯光控制、颜色调整、效果切换、场景存储等。
它广泛应用于舞台表演、演唱会、租赁市场、建筑照明、景观照明等领域，为各类灯光设计师提供无限创意空间。
【三、DMX512灯光控制器使用方法与注意事项】1.使用前，请仔细阅读说明书，了解控制器的基本功能、连接方式、操作方法等。
2.确保控制器与灯光设备兼容，并根据设备需求选择合适的控制通道。
3.连接电缆时，请确保五芯电缆的正确接线，避免短路、漏电等安全隐患。
4.操作控制器时，请遵循操作规程，避免误操作导致设备损坏。
5.定期检查电缆、接头等连接部件，确保连接牢固、无损坏。
【四、DMX512灯光控制器故障排查与解决方案】1.故障现象：控制器无法正常通信。
解决方案：检查五芯电缆接线是否正确、电缆是否损坏；确认设备是否支持DMX512协议。
2.故障现象：控制器无法控制灯光设备。
解决方案：检查灯光设备接线是否正确、控制器通道是否匹配；确认设备是否正常工作。
3.故障现象：控制器无法存储场景。
解决方案：检查存储卡是否正常、文件格式是否正确；重新设置存储参数。
【五、总结】DMX512灯光控制器作为一种专业灯光控制设备，为灯光设计师提供了丰富的创意可能性。
正确使用和维护控制器，可以确保设备长期稳定运行，发挥最佳性能。
在使用过程中，请务必遵循操作规程，确保人身和设备安全。
DMX512 LED灯饰控制系统DMX512 LED灯饰控制系统总览 (1)一、系统组成及功能简介 (1)1．效果设计软件的主要功能 (1)2．DMX512控制器的主要功能 (1)DMX512 LED色彩PC软件使用说明 (2)一、软件安装 (2)二、软件启动及界面介绍 (2)三、灯具编辑 (5)四灯具属性的设置 (6)五、效果设计 (8)六、效果模拟 (9)七、演示效果数据管理 (10)七、使用技巧 (11)DMX512 LED色彩控制器C8000使用说明书 (12)一、控制器的功能及接口 (12)1．DMX512 LED色彩控制器的主要功能如下，使用方法见本说明书的第三部分。
(12)2．控制器的外型如图13所示。
用户使用到的资源包括： (12)3．DMX512 LED色彩控制器的特点 (13)二、安装控制器驱动程序 (13)三、控制器功能使用说明 (16)--------------------------------------2007.10.9----------------------------------------------------------------------------------------------------------------DMX512 LED灯饰控制系统总览一、系统组成及功能简介DMX512 LED灯饰控制系统由演示效果设计软件（在PC机上使用）、主控器和LED灯具陈列组成，系统构架如图1所示。
每个DMX512控制器最多驱动512路对象，对于多于512路控制对象的系统，可以采用多个控制器并联工作，控制器之间通过同步信息进行同步工作。
图1 DMX512灯光系连线统结构图1．效果设计软件的主要功能1)根据规划好的灯具物理布局在计算机中编排灯具，包括灯具的放置位置的确定，灯具分组以及灯具属性的设置；2)设计演示效果：对于同一个灯具布局，用户可以根据需求设计多种演示效果；3)效果仿真：每个效果设计完成后，是否合适，可以用效果仿真功能进行仿真；4)演示效果数据管理：所有设计好的演示效果可以导入数据中进行管理；5)演示效果数据下载：用户从效果库中选择部分效果数据下载到DMX512控制器中。

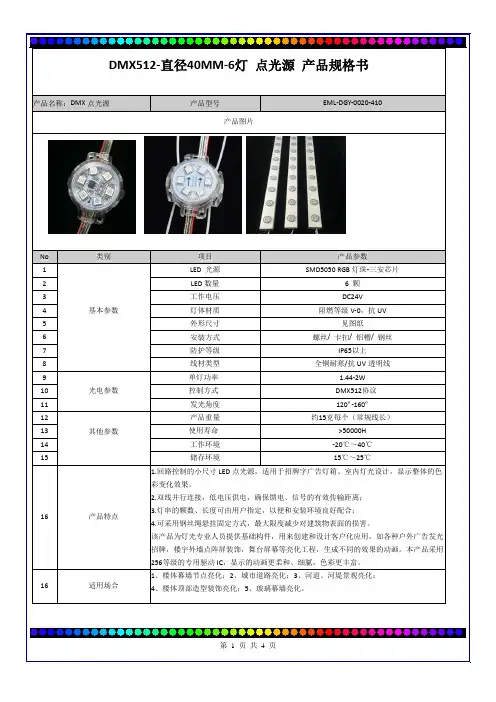

DMX512-直径40MM-6灯点光源产品规格书产品名称：DMX点光源产品型号EML-DGY-0020-410产品图片No 类别项目产品参数1基本参数LED 光源SMD5050 RGB灯珠-三安芯片2 LED数量 6 颗3 工作电压DC24V4 灯体材质阻燃等级V-0，抗UV5 外形尺寸见图纸6 安装方式螺丝/ 卡扣/ 铝槽/ 钢丝7 防护等级IP65以上8 线材类型全铜耐寒/抗UV透明线9光电参数单灯功率 1.44-2W10 控制方式DMX512协议11 发光角度120º-160º12其他参数产品重量约15克每个（常规线长）13 使用寿命>50000H14 工作环境-20℃～40℃15 储存环境15℃～25℃16 产品特点1.回路控制的小尺寸LED点光源，适用于招牌字广告灯箱、室内灯光设计，显示整体的色彩变化效果。
2.双线并行连接，低电压供电，确保馈电、信号的有效传输距离；3.灯串的颗数、长度可由用户指定，以便和安装环境良好配合；4.可采用钢丝绳悬挂固定方式，最大限度减少对建筑物表面的损害。
该产品为灯光专业人员提供基础构件，用来创建和设计客户化应用，如各种户外广告发光招牌，楼宇外墙点阵屏装饰，舞台屏幕等亮化工程，生成不同的效果的动画。
本产品采用256等级的专用驱动IC，显示的动画更柔和、细腻，色彩更丰富。
16 适用场合1、楼体幕墙节点亮化；2、城市道路亮化；3、河道、河堤景观亮化；4、楼体顶部造型装饰亮化；5、玻璃幕墙亮化。
产品尺寸图：铝型材安装可穿钢丝吊绳安装DMX512点光源之运用DMX512全彩点光源，像素灯的优势及特点1.DMX512全彩点光源信号采用国际标准的并联级联的单线传输信号，优于常规的的串联级联的传输方式；IC采用三通道DMX512恒流驱动输出控制。
专用芯片性能稳定，抗干扰能力极强，控制系统可以兼容国际标准的DMX512（1990）信号协议,既可以接DMX512/1990协议的控制器（或控台）控制，也可以采用电脑联机同步方式控制，非常适用于户外景观亮化工程及高端场所的应用。
DMX512AP数据手册2013-7-27*************/85274662概述DMX512AP-N是并联应用单线传输三通道LED驱动输出控制专用芯片，兼容并扩展DMX512（1990）信号协议。
芯片内含电源稳压电路，时基电路，信号解码模块，数据缓存器，内置振荡器，三通道恒流驱动器默认输出电流19mA，同时用户也可以通过外挂REXT电阻调节所需的电流。
每一输出通道皆可输出8位(256级)灰阶的可调线性电流。
输出驱动采用专利SPWM技术，支持输出端极性反转。
单独的写码信号线可以一次性串联写码。
带内置EEPROM存放芯片地址。
特性说明◆OUTR/G/B默认电流19mA（同时可外接电阻调节60mA）◆OUTR/G/B输出端口耐压25V◆DAI，ADRI端口耐压12V◆内置电源稳压电路，外部电源范围：5V~24V◆专利技术SPWM输出，SPWM灰度等级：256级◆信号传输速率：250kbps~750kbps◆内置EEPROM，最大支持1024个像素点的串并接◆信号级联方式：单线并联◆具有单通道/三通道选择功能◆SPWM输出占空比反转功能◆兼容并扩展DMX512(1990)协议信号◆封装形式：SOP16应用领域◆室内LED装饰照明◆建筑LED外观/情景照明◆洗墙灯、窗帘屏◆穿孔字◆护栏管2*************/85274662管脚定义说明符号管脚名称引脚编号说明DAI数据输入线2DMX512数据输入与地址输入REXT 外接电阻连接端口3外挂电阻，连接于REXT与GND之间，用于调节OUTR/G/B输出电流,默认悬空19ma.PORT通道选择4“1”时（默认状态，不用接5V电压，直接悬空即可），三通道独立控制；“0”时，三通道一致。
SPWM极性选择5“1”时（默认），三通道正常输出；“0”时，输出反相，用于外接大电流开关管（默认状态，不用接5V电压，直接悬空即可）VDD芯片电源7电源端，内置5V稳压电路NC预留管脚1,9,10悬空(用户不可解GND或者VDD) ADRI地址输入6地址写码输入线ADRO地址输出11地址写码输出线DAO数据输出线12级联信号输出OUTR/G/B驱动输出13~15LED驱动开漏输出GND芯片地8,16接地端*************/85274662电气参数极限参数（Ta=25℃）参数符号范围单位逻辑电源电压VDD-0.5——+5.5V OUTR/G/B输出端口耐压V OUT25V 逻辑输入电压VI1-0.5——VDD+0.5V LED驱动输出电流IOL160mA 功率损耗PD<250mW工作温度TOPT-40——+125℃储存温度TSTG-65——+150℃ESD V ESD>2K V 电气特性（Ta=25℃）参数符号测试条件最小值典型值最大值单位电源电压VDD—4—24V OUTR/G/B输出电流I OUT VDD= 5.0V3—60mAVout拐点电压Vout I OUT=19mA0.9V I OUT=40mA 1.2VREXT端口电压V RESTVDD=5.0V，DAI接VDD；REXT、PWM1~PWM3、DAO悬空— 1.20—VDAI端口翻转电压V IH VDD=5.0V 3.3——V V IL VDD=5.0V—— 1.7VDAO端口驱动I OH DAO最大输出电流-50-6.5mA I OL DAO最大灌电流50 4.355mA静态电流I DD1VDD= 5.0V，REXT悬空，输出电流关闭— 1.5—mA I DD2VDD=5.0V，R EXT=500Ω— 6.0—mA I DD3VDD= 5.0V，R EXT=2KΩ— 3.0—mAOUTR/G/B端口漏电流Ileak VDD= 5.0V——1uA*************/852746625恒流参数设定在REXT 端口悬空的状态下，芯片三个输出通道OUTR/G/B 默认输出恒流19mA 电流，用户也可通过外接电阻调节其他的电流值。
LED调光台无线遥控DMX512控台型号：DISCO240感谢选用我公司生产的DMX512控台（型号：DISCO 240），为了更好地使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。
一参数指标二安全使用注意事项●控制台必须接安全大地线。
●应避免带电拨插通讯电缆。
●开机顺序：请先打开所有受控制的电脑灯电源，然后再打开控制器电源，否则易损坏控制器。
●注意防潮湿、防水、防尘、防静电，定期维护清洁。
三装箱清单DISCO 240控制台………………………1台电源线……………………………………1根5V电源适配器…………………………..1个无线DMX512发射器…………………..1个用户说明书………………………………1份产品合格证………………………………1份四安装方法●将无线DMX512发射器插入控制台背面卡侬座；●将5V电源适配器输出插头插入无线DMX512发射器电源插孔；●将5V电源适配器插入电源插板（AC220V）；●将电源线输出插入控制台背面电源插座，输入插入电源插板（AC220V）。
五通讯电缆●采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号放大器，并在最后一台灯加接终端电阻（100欧）。
●通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。
●通讯电缆应单端接地屏蔽。
●通讯电缆应避免同强电一齐布线。
六D M X512地址分配DISCO 240控制台使用DMX512的1~240通道，其中1~192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：七通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（100欧）。
八面板及功能区域图九面板功能区域说明十双功能键区说明增加场景步十一L C D液晶屏显示信息说明【【十二电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。
SC-DMX-2000 DMX512炫彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介 (3)1. 1 产品功能简介 (3)1. 2 产品规格 (3)1. 3 主要性能特点 (3)1. 4 产品示意图 (4)1. 5 硬件接线情况说明 (5)第二章产品使用方法 (7)2. 1 IP 地址的设定 (8)2. 2 Net Mask的设定 (9)2. 3 Gateway的设定 (9)2. 4 Mode & ID的设定 (9)2. 5 Online/Offline的设定 (10)第三章联机系统操作 (11)3. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD卡的操作 (12)4. 1 MMC/SD卡格式化 (12)4. 2 场景文件的拷入与修改 (12)第五章机械尺寸与安装 (13)第六章故障排除及维护 (14)2第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX512炫彩灯光控制器：SC-DMX-2000 DMX512炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。
两组带光电隔离的国际标准DMX512/1990信号输出，保证整个控制系统的安全性。
可控制1024个DMX512通道。
支持对MMC/SD卡存储文件的读取，支持联机和脱机运行，可轻松将文字、FLASH动画、视频、图像等媒体信息表现于建筑等景观照明中，产生炫丽多彩的变化效果。
1. 2 产品规格➢100~240V，50Hz 交流输入➢数字信号接口：DMX512 /1990➢工作温度：-20~60 摄氏度➢系统功率：<10W➢网络端口：RJ45 10M➢DMX512数字信号连接头：RJ45×2➢同步信号连接头：RJ11×2➢外型尺寸：300*200*40(mm)➢16*2液晶显示➢DMX512刷新频率25Hz➢MMC/SD卡最大支持容量：2G➢MMC/SD卡文件格式：FAT161. 3 主要性能特点16*2液晶显示，操作界面简单，友好；可输出两组国际标准DMX512/1990信号,控制512*2=1024路调光回路（2*170=340个全彩RGB灯具）,256级灰度变化；支持脱机运行模式，读取MMC/SD卡所存储场景文件；支持联机运行模式，PC后台软件通过以太网控制；支持多台SC-DMX-2000 DMX512炫彩灯光控制器联机而构成大型灯光控制系统，大大扩展控制系统容量。
输出DMX 信号符合DMX512/1990标准。
具有标准的DMX512输出170个全彩点的控制信号。
内部具有64个以上的灯光固定效果模式。
内部定义有程序组合模式可以把固定效果组合执行。
内部定义有部骤列举定义模式。
内部定义有简单的声控模式。
各种变化效果变化速度选择设定。
具有四个操作按键，可以方便进行功能操作。
具有LCD 输出指示，所有功能在LCD 上均有操作提示。
有无线遥控器可以远距离调试和更改操作。
具有DMX 地址编辑功能，方便地址的修改。
2、面板按键对应功能说明打开电源后，主机显示提示内容，特殊的程序会显示客户编码；开机两秒后会自动转入设定好的启动工作模式。
按下 设定为按下 切换到下一主功能按下设定为按下保存按下模式调整按下模式调整按下模式调整3、产品光效演示功能说明1,此功能用于输出DMX512控制信号，输出已设定好的各种控制效果。
2,此功能界面说明：3,光效演示功能表：4、参数设定功能说明1,此功能用于设定控制器运行的各项杂散参数。
2,参数设定功能表：5、遥控器按键功能设定说明1,此功能用于设定8个按键对应的功能，注意，遥控器最上面的4个按键功能是固定的，不能再定义。
2，遥控器界面图3,遥控器默认按键功能说明：4,此功能操作界面：6、接口定义7、电气规格1，输入电压、频率范围：100~240V AC /47～63Hz。
2，输入功率：小于5W。
3，工作温度、湿度：-20℃-50℃/20-95RH。
4，尺寸、重量：180mm*122mm*46mm5，包装方式： PE装/白盒。
8、配件1,电源线一条 2,无线遥控器一个(含电池) 3,无线接收天线一根 4,信号接线端子两个 5,用户使用手册一份。
产品型号:DM-188-SD翼芯科技有限公司规格书主控特点◆SD卡动画播放，控制灵活；◆SD卡支持多效果存储播放功能；◆无SD卡或动画文件时，控制器输出RGB跳变信号；◆播放速度9级调整◆控制器可同步控制(只限交流供电时)；◆程序可以自动和手动播放，变化速度可调整；◆设置带掉电记忆功能；主控参数◆输出信号：标准DMX512差分信号GND、D+、D-(用于DMX512等灯具)标准TTL信号(用于6803,1809等灯具)；◆控制长度：DMX512信号可控制170条RGB大功率DMX512外控灯具；TTL信号可控制1024个像素(段)；◆外开尺寸：132*70*24mm◆工作电压：AC/DC9-24V、AC供电时可多台同步控制；◆工作电流：<100MA；◆SD卡容量：128M，最大可支持2GB；◆SD卡文件：最大可支持32个动画文件；使用说明◆主控输出为DMX512时，主控器输出信号D+、D-、GND通过信号线连接到解码器的D+、D-、GND，为485差分标准DMX512信号输出；◆主控输出为6803，1809等TTL信号芯片时，GND接灯具的GND(地)，TXD接灯具的CLK(时钟)，D+接灯具的DAT(数据)；◆主控器上面有MODE、UP、DOWN、SPEED四个功能键;◆数码管的第一，二位为模式显视，第三位为自动/手动播放显视，第四位为速度显视；◆按MODE可以选择自动模式(第三个数码管的中间位滚动)和手动模式(第三个数码管的中间位停止)；◆在手动模式下按UP和DOWN可以上下选择相应的内置效果，按SPEED键可以调整当前效果的播放速度；◆在自动模式下，效果自动从第一个开始到最后一个循环顺序执行，按SPEED键可以调整当前效果的播放速度；◆速度共9级，1为最快、9为最慢；SD卡操作◆更换程序效果文件时，先将SD卡格式化成FAT(FAT16)格式，再将文件后缀为.bin的程序文件复制到SD中，安全删除SD卡后，将SD卡装入主控制器，再上电，正常情况控制器的红色信号灯会闪烁，并且LCD液晶屏会显视SD正确；◆当需要在一张SD卡中存放多个LED效果文件时，请逐个将文件复制到SD卡中，不得同步复制多少文件，否则可能会造成SD卡文件错误，文件按复制的先后顺序播放；◆LED效果文件不能为中文名，并且文件名长度不要超过8个字符，否则可能会造成SD卡文件错误◆如显视SD卡错误(SD ERR)请检查SD卡的格式是否是FAT16（FAT），SD是否正确插入，SD是否是好的等；◆如果显视没有LED文件(No led file!)，请检查SD卡中是否有LED文件，LED文件是否是当前控制器支持的文件类型等。
