实验二、底盘功率检测实验目的：汽车底盘测功机是一种不解体检验汽车性能的室内检测设备，它通过测试车辆底盘输出功率来评价车辆的动力性能，通过电涡流测功器对被测汽车加载阻力，以此模拟汽车在道路上行驶的实际状态。
本次实验的目的：1.了解汽车底盘测功机结构及特点。
2.熟悉汽车底盘测功机的检测功能。
3.掌握汽车底盘测功机的操作方法。
4.综合处理测试结果，对车辆技术状况作出较正确的判断。
实验仪器：汽车底盘测功机实验台。
实验用车一辆。
实验内容：使用底盘测功机测定实验车辆底盘输出功率。
实验准备：被测车辆的准备：①汽车发动机和底盘经过维护，供油系和点火系处于最佳工作状态。
②轮胎气压应符合规定。
③车辆轮胎清洁，不得沾有油、水、泥，轮胎花纹沟槽内嵌有石子时，一定要清除干净。
④纵向约束装置应完好有效。
⑤发动机润滑系统冷却系统应工作正常。
⑥汽车预热至工作温度。
底盘测功机的准备：①开启底盘测功机及控制柜的各项电源。
②接通气源，升起举升器。
③用两个三角铁抵住停在地面上的车轮前方，防止汽车在检测中由于失误操作而冲出。
④预热测功机至规定时间。
实验步骤：①起动系统，预热、登录系统，选择实验控制方式，设定实验车速或扭矩。
②升起举升器托板。
③驶入汽车，驱动轮尽可能与滚筒垂直。
④降下举升器托板，直至与轮胎完全脱离。
⑤固定测试车辆。
⑥按显示屏幕提示，由抵挡逐步换入直接挡，逐渐踩下加速踏板，使车速达到设定车速。
⑦根据提示操作车辆至测试程序结束，读取和记录实验数据。
⑧升起举升器，将汽车驶离实验台。
实验数据分析：根据实验数据，判断车轮底盘输出功率是否正常。
问题思考：汽车底盘输出功率主要受什么因素影响？实验报告要求：包括以下内容，并按照顺序撰写实验报告：一、实验目的二、实验仪器设备三、实验原理（底盘测功机的工作原理）四、实验内容五、实验步骤六、实验数据及分析。

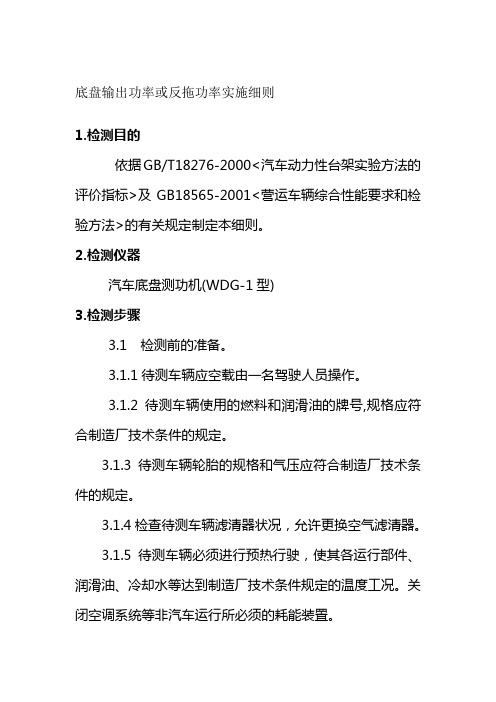

底盘输出功率或反拖功率实施细则1.检测目的依据GB/T18276-2000<汽车动力性台架实验方法的评价指标>及GB18565-2001<营运车辆综合性能要求和检验方法>的有关规定制定本细则。
2.检测仪器汽车底盘测功机(WDG-1型)3.检测步骤3.1 检测前的准备。
3.1.1待测车辆应空载由一名驾驶人员操作。
3.1.2待测车辆使用的燃料和润滑油的牌号,规格应符合制造厂技术条件的规定。
3.1.3待测车辆轮胎的规格和气压应符合制造厂技术条件的规定。
3.1.4检查待测车辆滤清器状况，允许更换空气滤清器。
3.1.5待测车辆必须进行预热行驶，使其各运行部件、润滑油、冷却水等达到制造厂技术条件规定的温度工况。
关闭空调系统等非汽车运行所必须的耗能装置。
3.1.6安全防护装置连接好。
3.2检测方法3.2.1功率测量：待检车辆应尽量摆正车身，将驱动轮开至测功机滚筒上挡住光电开关，等待气缸降下后松开刹车。
这时，用三角档块挡在两个非驱动轮前面，并将安全链条拉住车体防止飞车。
启动汽车，逐步加速并换至直接档，在直接档上将油门踩到底，计算机将自动依次稳定在40、50、……100（km/h）等七个速度点上，并测出各点的驱动力和和底盘输出功率。
测量完毕，灯排将提示标油门、自由滑行、停车。
3.2.2速度测量：灯牌显示40km申报时，通过看汽车车速表把车速稳定在40km/h，这时引车员按申报器A键，计算机将自动采集该点的实际车速。
3.2.3加速测量：在灯牌显示急加速时快速换档加速到灯牌显示松油门为止，计算机将自动计算出该车的加速时间。
3.2.4滑行测量：灯牌显示滑行检测时引车员脱空档车辆自由滑行，计算机自动计算从初速到终速沿街的距离和滑行时间。
3.2.5里程测量：灯牌显示里程检测，引车员看车辆的里程在行驶到200m时按A键申报，计算机计算出实际行驶的里程。
4.注意事项4.1工程计算机禁止使用外来磁盘和检测无关的软件以免感染病毒。
XXXX检测站
底盘测功机驱动轮输出功率检验操作规程
编号：XXXX/GC0014-XXXX
编制：
审核：
批准人：
受控状态：
发布日期：
实施日期：
XXXX检测站
底盘测功机驱动轮输出功率检验操作规程（1）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。
（2）测量时发动机冷却水和润滑油温度应达到汽车使用说明书所规定的热状态。
（3）根据受检车型登录，系统在底盘测功机上自动设定检测速度。
（4）待检车辆空载，引车员按灯屏提示将驱动轮置于底盘测功机滚筒上。
（5）举升器下降，挡轮自动加紧，检测员用挡车器挡住非驱动轴车轮，前桥驱动车辆拉紧驻车制动。
（6）关闭空调系统等非汽车运行所必须的耗能装置，启动汽车，逐步加速并换至直接档，或三挡加速至要求车速。
（7）按灯屏提示将油门踏板踩到底，测定驱动轮输出功率。
（8）测取读数。
待汽车速度在设定的检测速度下稳定15 s后，引车员按下遥控器记录灯屏显示的输出功率值。
（9）检测结束，按灯屏提示车辆驶离底盘测功机。
（10）在检验台滚筒高速旋转时，不得在检测台上急刹车。
