发电机的分解

~
1
5
2
4
、
1
5
4
7
~
1
5
73
13
③电抗器粗同步并车原理
粗同步： 并车条件适
当放宽。
原理：
并车时先通 过三相空心电 抗器连接，经 过延时(拉入 同步)，然后 再合闸。 注意：电抗器X 是短时制。
14
. 并车失败的原因： . 1)电网电压、频率波动太大； . 2)网上原有发电机处空载状态； . 3)并车操作不当； . 4)未能及时转移负载。 . 1575~1578
一般可满足，航行并车不必检测。
6
结论：发电机并车时，合闸瞬间任何一个 条件不满足都会产生冲击电流，如果冲击 电流太大，会造成并车失败。相位和频率 条件不满足还会产生冲击转矩。 允许有误差：小的冲击电流对并车有利， 即无功电流有均压作用，有功电流形成整 步转矩，牵入同步。 最理想合闸：是待并发电机的电流为零时。
冬7.5 船舶同步发电机的并联运行
• 教学要求：
理解发电机并车、解列的意义，掌握发 电机的并车条件，发电机的并车操作程序 及注意事项。
1
并联运行的意义：
合理利用发电机容量，便于对发电机的维护管理
船上通常有三种情况需要并车操作：
1．当单机负荷达到80%额定容量时，仍可能增 加，应考虑并联一台发电机。
(周期为3~5秒)，灯光熄灭后(接近灯暗区中心) (ΔU为30%Ue灯灭)，合闸并车。
(4)缺点
灯光明暗不能说明f2是快还是慢。 10
. 2．灯光旋转法(亮灯法)
(1)电路 (一个同名相灯，两个异名相灯) (2)性能：
A ． f2 ＞f 1 ：三灯熄灭的顺序为： L1→ L2→ L3→ L1 ，

斯坦福柴油发电机组使用说明书上海斯坦福动力设备有限公司1.概述斯坦福柴油发电机组采用柴油动力，为四冲程、水冷、直列、直喷、带涡轮增压柴油机，或者根据客户制定要求进行匹配，可靠性好、寿命长、具有良好的配套适应性，可满足客户的不同要求。

适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。

本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。

2.工作条件1.机组在下列标准状况下应能输出标定功率，标定功率分常用功率和备用功率两种。

常用功率是指机组能以此功率连续工作12h，其中包括过载10%工作1h；备用功率是指机组能以此功率连续工作1h，无超负载能力，备用功率在机组型号后用S表示。

大气压力100kPa。

环境温度为298K（25℃）。

空气相对湿度为30％。

若超过上述规定的条件连续运行时，（在按使用说明书规定进行保养的条件下）其输出功率按柴油机规定功率的90％修正后折算的电功率，但此电功率最大不得超过发电机的额定功率，当使用条件与该规定不符时，其输出功率应为按GB/T 6072.1-2000规定的方法修正柴油机功率后折算的电功率，但此电功率最大不得超过发电机的额定功率。

2.机组在下列条件下应能输出规定功率（允许功率修正）并可靠地工作。

a) 海拔高度不超过4000m。

b) 环境温度为（5～40）℃。

c) 空气相对湿度为90％(25℃时)。

当试验海拔高度超过1000m(但不超过4000m时)，环境温度的上限值按海拔高度每增加100m降低0.5℃修正。

3.机组只适宜在室内或具有避免日晒雨淋的场合使用（有防雨性能的箱式机组除外），机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。

3．警告与安全3.1 警告1.机组安装和移动时，须小心轻放，不得碰撞或翻转。

2.机组操作人员须遵守各项安全操作规程，包括操作手册和设备上的警示标识，否则有可能造成机组和人身的损害。

小结
本节主要完成两个模块：
拆装模块 1、发电机的分解 2、发电机的装复
检测模块 1、检测整体发电机的好坏 2、发电机各部件的检查方法 3、装复后的发电机的检测
任务1：转子的检测 任务2：定子的检测 任务3：整流器的检测
返回
任务1:转子的检测
①转子磁场绕组短 路与断路的检测
用万用表R×1档 检测两集电环之 间电阻，应与标 准相符。若阻值 为“∞”，说明 断路；若阻值过 小，说明短路。
任务1：转子的检测
②转子磁场绕 组搭铁的检 测
用万用表电阻挡检 测集电环与转子 轴之间的电阻， 应为“∞”，否
当蓄电池接近充足电状态时，充电 电流过小为正常现象。但当蓄电池 存电不足而充电电流过小,或者充电 指示灯常亮不灭，是什么原因啊？
发电机各端子的含义
普通交流发电机各端子的含义：
B——电枢接柱 N——中性点接柱 Ｆ——磁场接柱 Ｅ——搭铁接柱
整体式交流发电机各端子的含义：
Ｂ——电枢接柱 一针式 Ｄ＋ ——点火开关接柱 二针式 ＩＧ——点火开关接柱 Ｌ——充电指示灯接柱 三针式与二针式相比多了个Ｓ——蓄电池接线柱
约为3.5~6Ω，24V的约为15~21Ω。
整体式交流发电机不能用此方法检测其能否正常工作.
整体式交流发电机的检测
1）、就车检测方法 2）、不解体检测： a、一针式D+接柱、二针式、
三针式的IG端子接蓄电 池的正极，蓄电池的负 极接外壳。测试B极电压， 如果是蓄电池的端电压 则调节器已损坏。同时 用试灯可以检测L端子， 如果试灯亮则断定调节 器的充电指示灯集成电 路正常，否则，可以断 定调节器的充电指示集 成电路已损坏。 b、如电枢极B极检测正常则 将电枢极B与蓄电池的正 极相连，励磁绕组通电, 应有磁性.如有磁性则是 定子总成或整流器可能 有故障，无磁性则转子 总成或电刷总成可能有 故障。

风力发电机的能量转换原理解析风力发电是利用风能将其转化为可利用的电能的一种能源转换技术。

风力发电机是其中的核心设备，通过一系列的能量转换过程，将风能转化为电能供人们使用。

一、风的能量转化风是地球自然界中最常见的一种自然现象，其能量来自太阳能，由于地球表面吸收阳光的不均匀性，造成了大气的温度差异。

这使得一些地区形成了气压差异，在地球自转的作用下，空气会形成湍流运动，即风。

风的能量可以分解为动能和势能两部分。

动能：风的动能是由于风的速度而产生的。

根据动能公式E=1/2mv2，风的动能与风速的平方成正比。

势能：风的势能是由风的压力差而产生的。

根据势能公式E=mgh，风的势能与风的密度、重力加速度和高度成正比。

二、风力发电机的能量转换原理风力发电机的核心设备是风轮和发电机。

风轮采用三片或更多的叶片，通过转动的方式捕捉风的动能，并将其转化为机械能。

而发电机则将机械能转化为电能。

1. 风能转化为机械能当风吹过风轮时，风的动能作用在风轮上，使风轮开始旋转。

风轮上的叶片以固定的角度被设计，当叶片与风垂直时，风的动能最大，当叶片与风平行时，风的动能最小。

通过合理的角度设计，叶片可以最大程度地捕捉风的动能。

2. 机械能传递到发电机风轮与发电机通过主轴相连，当风轮旋转时，主轴带动发电机内部的转子也开始旋转。

发电机内部的电线圈和磁场相互作用，产生感应电动势。

利用电力产生定子和转子之间的磁场相互作用，其中一方的磁场恒定，另一方的磁场随机动作。

通过产生感应电动势，并经过整流电路和变流器的处理，将机械能转化为稳定的电能输出。

3. 电能存储与输送发电机输出的电能通过变压器进行升压处理，提高电能的传输效率。

升压后的电能通过输电线路输送到用户所在地，供人们使用。

部分电能还可以通过蓄电池等设备进行存储，以备不时之需。

三、风力发电机的技术改进与应用随着人们对可再生能源的重视和需求的增加，风力发电技术得到了快速发展和改进。

目前，已经出现了许多技术上的突破，使得风力发电机的效率和可靠性得到了显著提高。

1522、1523、1533～1546
返回
二、船舶同步发电机手动并车和解列
准同步并车法：观察和调整发电机的电压、频 率和初相位，使之完全满足并车条件后并车。 手动准同步并车法：依靠操作人员观察、 判断进行并车操作； 自动准同步并车：依靠自动装置完成并车。 注意：调压器可保证电压条件，并车时只要调 整待并机的频率和相位。方法是通过主配电 板的控制屏上“调速开关”调节原动机的转 速使待并机的频率接近运行机的频率（ Δf＜ ±0.5Hz ） 粗同步法：频率条件相同，相位条件较宽。
②相位不等：会引起有功环流，此环流可使相位相 等。频率和相位不等都会造成有功环流（通过转矩 调节相等）
• 1．自整步作用 • 2．要求：δ＜ ± 15° • 相差太大（180°最大），两机间产生冲击电流和冲 击力矩，不能牵入同步，且产生振荡（转子相对摆动）， 导致逆功率跳闸，甚至损坏绕组。
频率不等：会引起有功环流，此环流可使频率相等。 但可能引起过载或逆功率。
同步表的指针位置反映相位差，指 针转动快慢和转向反映待并机与电网的 频差大小和方向。
1505、1514、1520～1524、1547～1573
接线与操作：接线 如图，接通同步表，调节 待并机油门，使指针朝 “快”的方向以3～5s转 的速度旋转，在“11点” 处合闸。 注意：同步表是短时工作 制(15分钟),并车后应断 电。
同步表外观
③电抗器粗同步并车原理
粗同步： 并车条件适 当放宽。 原理： 并车时先通 过三相空心电 抗器连接，经 过延时（拉入 同步），然后 再合闸。 注意：电抗器X 是短时制。
• • • • • •
并车失败的原因： 1）电网电压、频率波动太大； 2）网上原有发电机处空载状态； 3）并车操作不当； 4）未能及时转移负载。 1575～1578

▪（一）发电机的分解与组装▪ 1．发电机的分解▪以桑塔纳2000交流发电机为例进行拆装，首先用专用扳手固定发电机V形带轮，旋下紧固螺母，将发电机从车上拆下，如图3-25所示。

▪图3-25 发电机拆装分解图1-带轮 2-发电机 3、4、5-支架▪（1）拆下前端盖连接螺栓，分解前端盖、带轮、转子、后端盖、整流调压器。

▪（2）拆下定子绕组端头，从后端盖上取出定子。

▪（3）拆下电刷架，取出电刷总成、二极管、整流子及电容器。

▪（4）拆下带轮固定螺母，取下带轮、半圆键、风扇、轴套，使转子和前端盖分离。

▪2．发电机装复▪（1）按照拆解的相反顺序，进行组装，注意不要漏装各绝缘垫片，注意元件板、“+”柱、“F”柱与壳体之间的绝缘垫圈不能漏装。

▪（2）装复后用万用表电阻档测量“B”接线柱与端盖间电阻应为唴。

测量两散热板之间及绝缘散热板与端盖之间电阻，均应为唴。

若上述电阻较小或者为零，表明漏装了绝缘垫片或套管，应拆开重装。

▪（3）检查发电机前、后端盖上的安装挂脚位置是否符合拆解前作的标记。

▪（4）装上前、后端盖紧固螺栓，并分几次拧紧。

注意各螺栓的拧紧切不可一次完成，而应轮流进行，并且不断转动转子，若转子运转受阻或者内部有摩擦，应调整拧紧力矩。

▪（5）装配完毕后，发电机应能运转灵活。

▪（6）按正确方法将发电机安装在车上，并调整好V形带张紧度。

▪（二）发电机零件检测▪发电机拆解后，先用布或棉纱蘸适量清洗剂擦洗转子绕组、定子绕组、电刷及其他机件。

然后再检测转子、定子的电阻值及绝缘电阻。

为了取得较准确的测量数值，建议使用数字万用表测量。

最后，要将检测结果记录到表中。

▪1．转子总成的检查▪（1）转子表面检查▪（2）磁场绕组短路与断路检查▪（3）转子绕组搭铁检查▪（4）转子轴的检查▪（5）集电环的检查▪2．定子总成的检查▪（l）定子表面检查▪（2）定子绕组短路与断路检查▪（3）定子绕组搭铁检查▪3．整流器二极管的检查▪可以在不解体的情况下，用示波器测试二极管波形，也可进行解体检测。

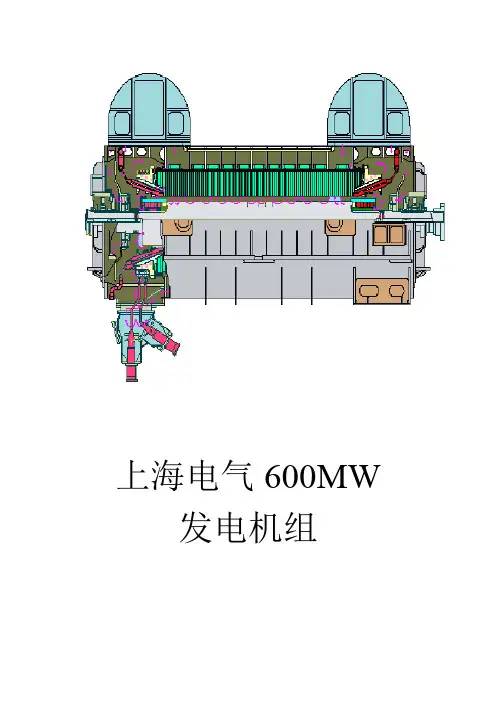

上海电气600MW 发电机组1.600MW发电机结构图及设计规范发电机大部件：外购部件：发电机仪表及控制系统技术数据表：氢气系统技术数据表氢气系统技术数据表为±3%时，能连续输出额定功率，各部分温升符合国标和IEC相关标准要求。

按照土耳其APK359标准满足下表所列要求：励磁系统技术数据表：发电机组的年运行小时数不小于7800小时，具有年利用小时数有不小于6500小时的能力。

大修间隔不少于五年，小修间隔为每年一次。

机组负荷模式如下：负荷小时/年100%额定功率350075% 额定功率230050% 额定功率100040% 额定功率10004.2.6 氢气系统技术要求4.2.6.1 发电机氢冷系统（含置换介质系统）及氢气压力自动控制装置能满足发电机充氢、自动补氢、排氢及中间气体介质置换工作的要求，能自动监测和保持氢气的额定压力、规定纯度及冷氢温度等。

4.2.6.2发电机氢冷系统为闭式氢气循环系统，热氢通过发电机的氢气冷却器由冷却水冷却。

4.2.6.3 氢气进入发电机前和在运行中必须干燥，发电机应设置冷冻式氢气干燥器，设有氢气湿度在线检测仪。

干燥装置保证在额定氢压下机内氢气露点不大于-5℃同时又不低于-25℃。

干燥器氢气处理量不小于100Nm3/h。

当发电机内氢气露点超过要求时，应报警并采取措施。

发电机充、补氢气的露点≤-50℃。

4.2.6.4 发电机设置液位检测报警装置。

4.2.6.5 为了测量冷氢和热氢温度，氢气冷却器共埋置4个Pt100热电阻。

4.2.6.6 两侧氢气冷却器冷却水流量分别由两个阀门站分路控制，氢气冷却器进出水管路对称布置。

4.2.6.7 发电机氢冷系统及氢气控制装置的所有管道、阀门、有关的设备装置及其正反法兰附件均由供方供货，材质为1Cr18Ni9Ti，并使布置便于运行操作，监视和维护检修。

4.2.6.8 发电机氢气纯度设有防爆型传感器并设有就地指示外，还设置输出到远方指示及报警输出接点。

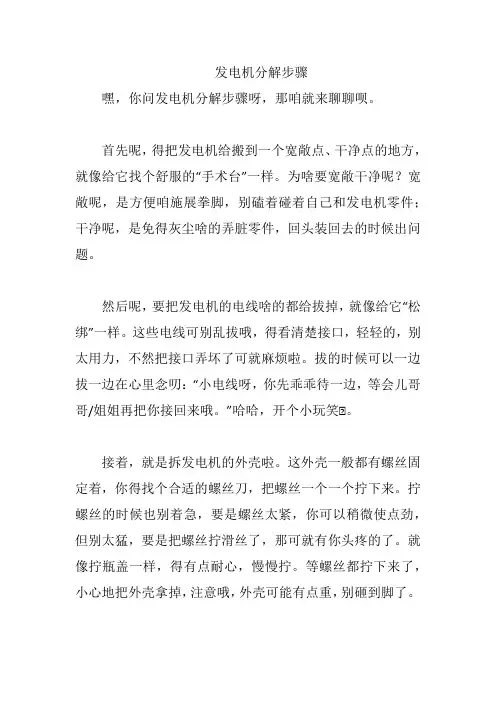

发电机分解步骤嘿，你问发电机分解步骤呀，那咱就来聊聊呗。

首先呢，得把发电机给搬到一个宽敞点、干净点的地方，就像给它找个舒服的“手术台”一样。

为啥要宽敞干净呢？宽敞呢，是方便咱施展拳脚，别磕着碰着自己和发电机零件；干净呢，是免得灰尘啥的弄脏零件，回头装回去的时候出问题。

然后呢，要把发电机的电线啥的都给拔掉，就像给它“松绑”一样。

这些电线可别乱拔哦，得看清楚接口，轻轻的，别太用力，不然把接口弄坏了可就麻烦啦。

拔的时候可以一边拔一边在心里念叨：“小电线呀，你先乖乖待一边，等会儿哥哥/姐姐再把你接回来哦。

”哈哈，开个小玩笑 。

接着，就是拆发电机的外壳啦。

这外壳一般都有螺丝固定着，你得找个合适的螺丝刀，把螺丝一个一个拧下来。

拧螺丝的时候也别着急，要是螺丝太紧，你可以稍微使点劲，但别太猛，要是把螺丝拧滑丝了，那可就有你头疼的了。

就像拧瓶盖一样，得有点耐心，慢慢拧。

等螺丝都拧下来了，小心地把外壳拿掉，注意哦，外壳可能有点重，别砸到脚了。

再然后呢，就是看看发电机里面的零件啦。

有转子、定子啥的，这些零件可都是发电机的“核心成员”哦。

要是你不太懂这些零件，没关系，你就把它们当成是发电机的“宝贝”，小心对待就行。

比如说转子，它可能是通过一些键或者其他方式和轴连接着的，你得仔细观察，找到合适的方法把它拆下来，千万别硬来，不然把零件弄坏了，发电机可就“发脾气”不工作啦。

还有哦，拆零件的时候，最好能把每个零件都放好，做个标记啥的，这样等你装回去的时候就不会手忙脚乱了。

你可以找个小盒子或者小盘子，把零件一个一个放好，就像给它们安排个“小房间”一样。

我给你讲个我朋友的事儿吧。

他有一次也想自己拆发电机看看，结果他没注意把零件乱放，等装回去的时候，哎呀，那个着急呀，怎么都装不对。

最后还是找了个懂行的师傅帮忙，才把发电机给弄好。

所以呀，咱拆发电机的时候，一定要细心，按照步骤来，别马虎。

这样才能顺利地把发电机分解好，要是有啥问题，也能及时发现解决。
