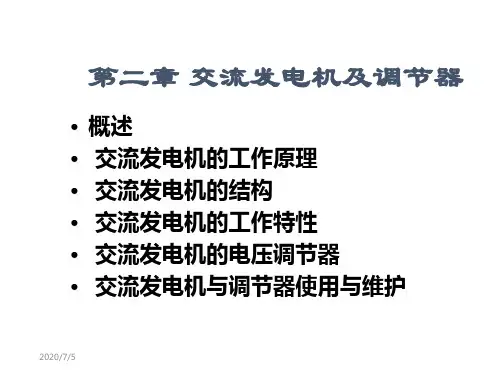

第二章 交流发电机及调节器分解
- 格式:ppt
- 大小:1.52 MB
- 文档页数:84
第二章硅整流发电机及调节器概述汽车充电系统:蓄电池、发电机、调节器及充电状态指示装置。
1、硅整流发电机分类:1)按总体结构分:普通型、整体式、带泵型、无刷、永磁式。
2)按磁场搭铁方式分:内搭铁式、外搭铁式3)按整流二极管的多少分:六管、八管、九管、十一管2、调节器的分类按结构:触点振动式、电子式电子式包括晶体管式、集成电路式内装式、外装式(功能调节器)3、充电指示装置:电流表、电压表、指示灯第一节硅整流发电机的构造与拆装一、硅整流发电机的构造同步交流发电机、硅二极管整流器(转子、定子、整流器、前后端盖、风扇、带轮)1、转子:转子轴、励磁绕组、铁心、爪形磁极、集电环(图2-2)2、定子:定子铁心、定子绕组定子绕组:星形、三角形连接(图2-4)3、整流器:把三相同步交流发电机产生的三相交流电转换成直流电输出。
一般用六个硅二极管接成三相桥式整流电路。
整流二极管:正极管(中心引线为正极共同为发电机正极B,外壳为负极)、负极管(中心引线为二极管的负极共同为发电机负极,外壳为正极)(图2-5)4、前后端盖:装有电刷组件(内装式、外装式)搭铁方式分:内搭铁式、外搭铁式(图2-11)二、典型硅整流发电机的拆装(P51)第二节硅整流发电机的工作过程一、三相同步交流发电机工作原理1、发电原理:(图2-13)E=nCΦ⋅⋅2、励磁方式自励:磁场电流由发电机自己供给。
(低速时不能起电)他励:蓄电池供给励磁电流励磁电路(图2-14):先他励后自励二、整流原理三相桥式整流电路:(图2-15)三、九管机的励磁二极管工作过程(图2-16)四、八管机的中性点二极管工作过程主要是针对星形连接,三相半波整流,用于控制磁场继电器、充电指示灯继电器、空调继电器。
五、十一管发电机整流器六只整流二极管、三只磁场二极管、两只中性点二极管。
六、国产交流发电机的型号第一部分:产品代号JF、JFZ、JFB、JFW第二部分:电压等级代号1-12V;2-24V;6-6V第三部分:电流等级代号第四部分:设计序号第五部分:变型代号(调整臂的位置) Y-右边;Z-左边;无-中级第三节调节器一、作用、基本原理及分类1、作用把发电机输出电压控制在规定范围内。
