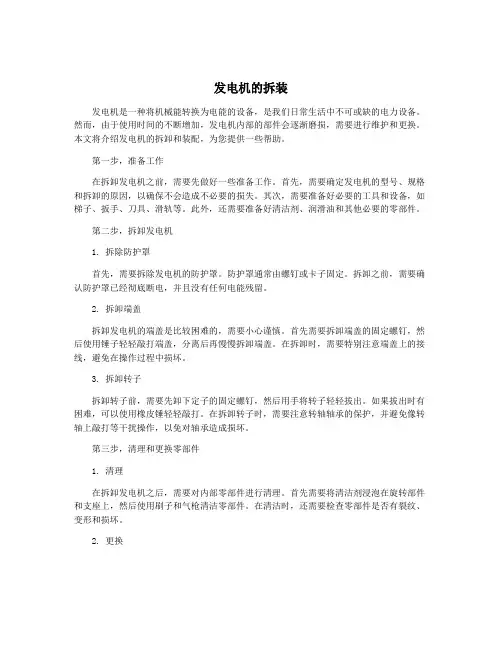

发电机的拆装发电机是一种将机械能转换为电能的设备，是我们日常生活中不可或缺的电力设备。
然而，由于使用时间的不断增加，发电机内部的部件会逐渐磨损，需要进行维护和更换。
本文将介绍发电机的拆卸和装配，为您提供一些帮助。
第一步，准备工作在拆卸发电机之前，需要先做好一些准备工作。
首先，需要确定发电机的型号、规格和拆卸的原因，以确保不会造成不必要的损失。
其次，需要准备好必要的工具和设备，如梯子、扳手、刀具、滑轨等。
此外，还需要准备好清洁剂、润滑油和其他必要的零部件。
第二步，拆卸发电机1. 拆除防护罩首先，需要拆除发电机的防护罩。
防护罩通常由螺钉或卡子固定。
拆卸之前，需要确认防护罩已经彻底断电，并且没有任何电能残留。
2. 拆卸端盖拆卸发电机的端盖是比较困难的，需要小心谨慎。
首先需要拆卸端盖的固定螺钉，然后使用锤子轻轻敲打端盖，分离后再慢慢拆卸端盖。
在拆卸时，需要特别注意端盖上的接线，避免在操作过程中损坏。
3. 拆卸转子拆卸转子前，需要先卸下定子的固定螺钉，然后用手将转子轻轻拔出。
如果拔出时有困难，可以使用橡皮锤轻轻敲打。
在拆卸转子时，需要注意转轴轴承的保护，并避免像转轴上敲打等干扰操作，以免对轴承造成损坏。
第三步，清理和更换零部件1. 清理在拆卸发电机之后，需要对内部零部件进行清理。
首先需要将清洁剂浸泡在旋转部件和支座上，然后使用刷子和气枪清洁零部件。
在清洁时，还需要检查零部件是否有裂纹、变形和损坏。
2. 更换如果发现发电机的零部件已经损坏或磨损，需要及时更换。
在更换时，需要用对应的零部件进行更换，并对替换部件进行测试和调整，确保其正常工作。
在更换前，还需要确定更换的零部件是否与原始设备相匹配。
第四步，组装装配在更换和测试完毕之后，需要将各个部件重新安装到原位。
在组装时，需要注意以下几点：1. 组装零部件前需要检查零部件的清洁程度，并确保不会影响其他零部件的正常工作。
2. 组装零部件时需要根据制造商提供的说明书和图片正确组装，并根据需要使用适当的扭矩和锁定螺母。

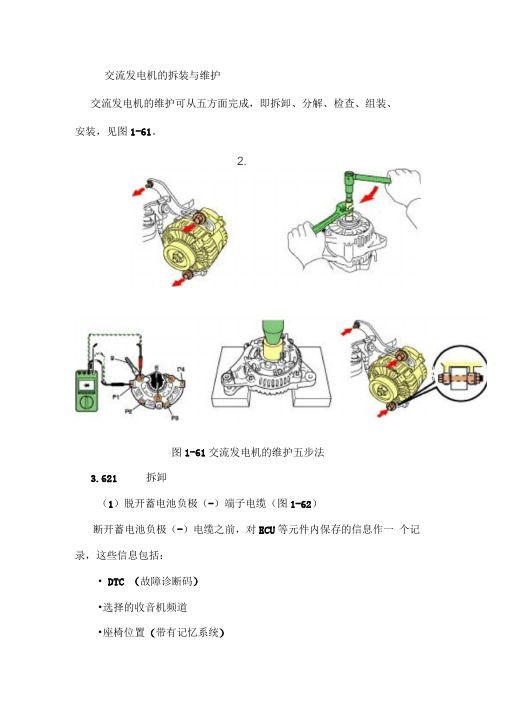

交流发电机的拆装与维护交流发电机的维护可从五方面完成，即拆卸、分解、检查、组装、安装，见图1-61。
2.图1-61交流发电机的维护五步法3.621 拆卸（1）脱开蓄电池负极（-）端子电缆（图1-62）断开蓄电池负极（-）电缆之前，对ECU等元件内保存的信息作一个记录，这些信息包括：• DTC （故障诊断码）•选择的收音机频道•座椅位置（带有记忆系统）图1-63脱开发电机电缆和连接器-方向盘位置（带有记忆系统）等（2）脱开发电机电缆和连接器（图1-63 ）① 拆卸发电机电缆定位螺母。
② 断开发电机电缆。
提示：发电机电缆是直接从蓄电池引出的，在端子上有一个防短路罩壳 断开连接器的卡爪，握住连接器，再断开连接器。
图1-62脱开蓄电池负极(3)拆卸发电机(图1-64)①传动皮带②发电机③支架图1-65拆卸发电机3.622 分解(图1-66)(1)拆卸发电机皮带轮(2)拆卸发电机电刷座总成(图1-67)①发电机端子绝缘体②电刷座图1-63脱开发电机电缆和连接器图1-67拆卸发电机电刷座总成图1-66拆卸发电机皮带轮(3) 拆卸发电机调节器总成(图1-68)③后端盖图1-68拆卸发电机调节器总成(4)拆卸整流器(图1-69)4.图1-69拆卸整流器(5)拆卸发电机转子总成(图1-70)①驱动端盖②转子5.③整流器端盖图1-70拆卸发电机转子总成3.623 检查（图1-72 ）图1-71检查发电机(1)检查发电机转子总成目视检查如图1-72①检查滑环变脏或烧蚀的程度。
提示： ___•旋转时滑环和电刷接触，使电流产生。
•电流产生的火花会产生脏污和烧蚀。
•脏污和烧蚀会影响电流，使发电机的性能降低。
②冲洗用布料和毛刷，清洁滑环和转子。
如果脏污和烧蚀明显，更换转子总成。
图1-72 检查发电机转子总成③检查滑环之间是否导通使用万用表，检查滑环之间是否导通，如图1-73。
提示：•转子是一个旋转的电磁体，内部有一个线圈。
一、实训目的本次发电机的拆装实训旨在使学生深入了解发电机的结构和工作原理，掌握发电机拆装的基本步骤和注意事项，提高学生的动手能力和实际操作技能。
通过实训，使学生能够熟练地进行发电机的基本维护和检修工作，为今后从事相关行业打下坚实基础。
二、实训时间与地点实训时间：2022年X月X日实训地点：XX学院电工实验室三、实训器材与工具1. 实训器材：三相交流发电机、直流发电机、万用表、绝缘棒、扳手、螺丝刀、电线等。
2. 实训工具：梯子、绝缘手套、绝缘鞋、防护眼镜等。
四、实训内容1. 发电机概述发电机是将机械能转换为电能的装置，主要分为直流发电机和交流发电机。
本次实训以三相交流发电机为例，进行拆装实训。
2. 发电机拆装步骤（1）发电机准备：将发电机放置在平稳的工作台上，确保发电机安全可靠。
（2）拆卸外部设备：断开发电机与外部设备的连接，如电源线、负载线等。
（3）拆卸前端盖：使用扳手和螺丝刀，拆卸前端盖的固定螺丝，将前端盖取下。
（4）拆卸轴承：拆卸前端盖后，可以看到轴承。
使用扳手和螺丝刀，拆卸轴承的固定螺丝，将轴承取出。
（5）拆卸定子：拆卸轴承后，可以看到定子。
使用扳手和螺丝刀，拆卸定子的固定螺丝，将定子取出。
（6）拆卸转子：拆卸定子后，可以看到转子。
使用扳手和螺丝刀，拆卸转子上的固定螺丝，将转子取出。
（7）拆卸后端盖：拆卸转子后，可以看到后端盖。
使用扳手和螺丝刀，拆卸后端盖的固定螺丝，将后端盖取下。
（8）拆卸绝缘垫片：拆卸后端盖后，可以看到绝缘垫片。
使用扳手和螺丝刀，拆卸绝缘垫片。
（9）清理发电机内部：清理发电机内部的灰尘、杂物等。
（10）组装发电机：按照拆卸的逆顺序，将发电机组装好。
3. 发电机组装步骤（1）组装绝缘垫片：将绝缘垫片放置在后端盖上。
（2）组装后端盖：使用扳手和螺丝刀，将后端盖固定。
（3）组装转子：使用扳手和螺丝刀，将转子固定。
（4）组装定子：使用扳手和螺丝刀，将定子固定。
（5）组装轴承：使用扳手和螺丝刀，将轴承固定。

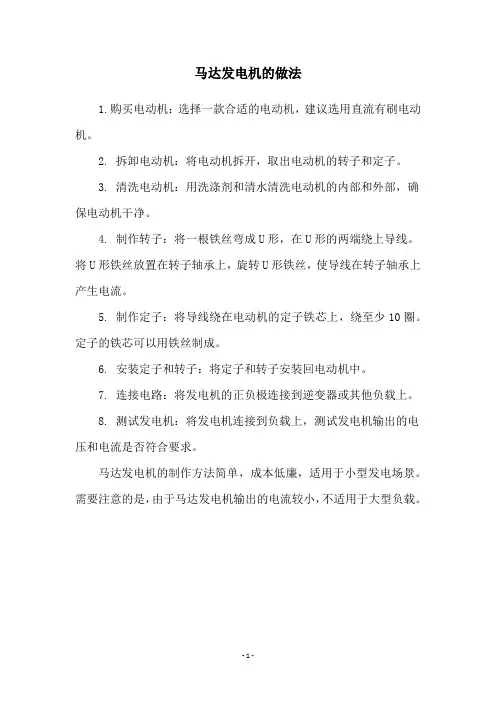

马达发电机的做法
1.购买电动机：选择一款合适的电动机，建议选用直流有刷电动机。
2. 拆卸电动机：将电动机拆开，取出电动机的转子和定子。
3. 清洗电动机：用洗涤剂和清水清洗电动机的内部和外部，确保电动机干净。
4. 制作转子：将一根铁丝弯成U形，在U形的两端绕上导线。
将U形铁丝放置在转子轴承上，旋转U形铁丝，使导线在转子轴承上产生电流。
5. 制作定子：将导线绕在电动机的定子铁芯上，绕至少10圈。
定子的铁芯可以用铁丝制成。
6. 安装定子和转子：将定子和转子安装回电动机中。
7. 连接电路：将发电机的正负极连接到逆变器或其他负载上。
8. 测试发电机：将发电机连接到负载上，测试发电机输出的电压和电流是否符合要求。
马达发电机的制作方法简单，成本低廉，适用于小型发电场景。
需要注意的是，由于马达发电机输出的电流较小，不适用于大型负载。
- 1 -。
电动机的拆卸和装配方法为了对电动机进行维护和保养，及时修理电动机故障，电动机的拆卸与装配是电工经常操作的一项工作技能，了解并掌握电动机的正确拆卸步骤与方法，对维修好、装配好电动机大有益处。
电动机的拆卸电动机在拆卸前，要事先清洁和整理好场地，备齐拆装工具，作好标记，以便装配时各归原位。
应作的标记有：①标出电源线在接线盒中的相序;②标出联轴器或皮带轮与轴台的距离;③标出端盖、轴承、轴承盖和机座的负荷端与非负荷端;④标出机座在基础上的准确位置;⑤标出绕组引出线在机座上的出口方向。
(1)电动机的拆卸步骤电动机的一般拆卸步骤如图7-42所示。
图7-42 电动机的一般拆卸步骤(2)电动机主要部件的拆卸① 电动机线头的拆卸。
电动机线头的拆卸如图7-43所示。
切断电源后拆下电动机的线头。
每拆下一个线头，应随即用绝缘带包好，并把拆下的平垫圈、弹簧垫圈和螺母仍套到相应的接线桩头上，以免遗失。
如果电动机的开关较远，应在开关上挂“禁止合闸”的警告牌。
② 皮带轮或联轴器的拆卸。
皮带轮或联轴器的拆卸如图7-44所示。
首先用石笔或粉笔标示皮带轮或联轴器与轴配合的原位置，以备安装时照原来位置装配(见图7-44(a))，然后装上拉具(拉具有两脚和三脚两种)，拉具的丝杆顶端要对准电动机轴的中心，如图7-44(b)所示。
用扳手转丝杆，使皮带轮或联轴器慢慢地脱离转轴，如图7-44(c)所示。
如果皮带轮或联轴器使用时间较长锈死或太紧，不易拉下来时，可在定位螺孔内注入螺栓松动剂(见图7-44(d))，待数分钟后再拉。
若仍拉不下来，可用喷灯将皮带轮或联轴器四周稍稍加热，使其膨胀时拉出。
注意加热的温度不宜太高，以免轴变形。
拆卸过程中，手锤最好尽可能减少直接重重敲击皮带轮或联轴器的次数，以免皮带轮碎裂而损坏电动机轴。
图7-43 电动机线头的拆卸图7-44 电动机皮带轮的拆卸③ 轴承外盖和端盖的拆卸。
轴承外盖和端盖的拆卸如图7-45所示。
拆卸时先把轴承外盖的固定螺栓拧下，并拆下轴承外盖，再拧下端盖的紧固螺栓，如图7-45(a)所示。
马达的组装流程马达的组装流程是一个复杂而精细的工艺过程，需要严格的操作规范和高度的技术要求。
下面将详细介绍马达的组装流程。
一、零部件准备在开始组装马达之前，需要准备各种零部件。
这些零部件包括定子、转子、轴承、绝缘垫片、端盖、外壳等。
这些零部件需要经过严格的质量检查，确保其符合设计要求，不存在任何缺陷。
二、定子组装定子是马达的重要组成部分，它由定子片、定子线圈和绝缘材料组成。
定子片需要按照一定的规律堆叠在一起，并使用特殊的胶水进行固定。
然后，将定子线圈依次穿过定子片的槽口，并通过焊接固定。
最后，在定子片的周围安装绝缘材料，以保证线圈的绝缘性能。
三、转子组装转子是马达的旋转部分，它由转子铁芯和转子线圈组成。
首先，将转子铁芯固定在转子轴上，并确保其能够自由旋转。
然后，将转子线圈依次穿过转子铁芯的槽口，并通过焊接固定。
最后，对转子线圈进行绝缘处理，以提高其绝缘性能。
四、轴承安装轴承是马达的支撑部分，它能够使转子在定子内旋转。
首先，将轴承放置在转子轴的两端，并使用特殊的固定装置将其固定。
然后，将转子轴与定子的轴孔对准，将转子装入定子内，并确保转子能够自由旋转。
五、绝缘处理为了提高马达的绝缘性能，需要对各个零部件进行绝缘处理。
首先，将定子和转子的绝缘材料切割成适当的形状，并将其分别安装在定子片和转子铁芯的外表面。
然后，使用专用的绝缘胶对各个零部件进行涂覆，以增加绝缘层的厚度和牢固度。
六、组装调试在完成各个零部件的组装后，需要对马达进行调试，以确保其正常工作。
首先，将马达连接到电源，并进行电气测试，检查马达是否存在短路或断路等问题。
然后，通过外部装置对马达进行机械测试，检查马达的转速、扭矩和噪音等性能指标是否符合要求。
最后，对马达进行外观检查，确保其外观整洁无损。
七、包装出货经过调试后，马达可以进行包装出货。
首先，将马达放置在专用的包装盒中，并加入适量的防震材料，以防止在运输过程中受到损坏。
然后，将包装盒进行密封，并贴上标签和运输标识。

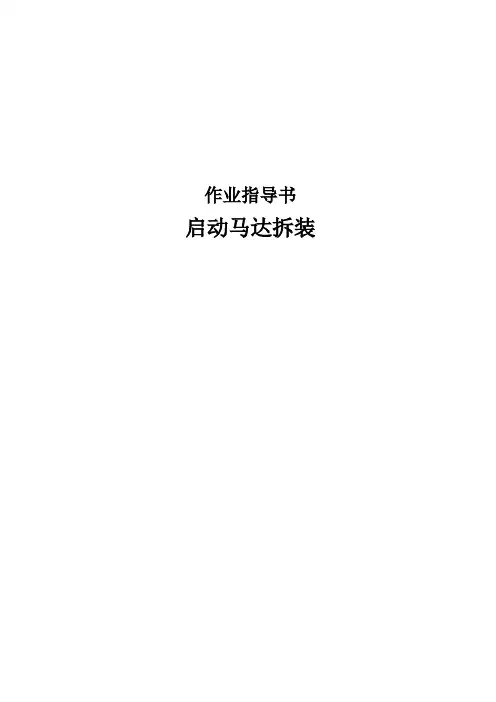

作业指导书启动马达拆装启动马达拆装作业要领第2第第第第第3第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第1第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第4第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第5第第第第第第第第第第第第第第第第第第第第第第第第第第第第第安全风险提示1. 作业者必须穿戴防护手套、作业帽、作业服；2. 登高作业必须穿戴安全绳；3. 静态检查时严禁供电。
目次1.工前准备 (1)2.拆卸 (2)3.分解检查 (3)4.组装及试验 (5)5.完工清理 (6)附件1 大功率柴油机组紧固扭矩要求 (7)柴油发电机组作业指导书类别：D级修系统：发电车柴油发电机组部件：柴油发电机组启动马达拆装作业指导书适用车型：25G、25K型客车作业人员：车辆电工作业时间：90分钟/辆工装工具：CUMS柴油机检修专用工具、电气钳工常用工具、扭力扳手作业材料：棉纱、轴承、3#锂基脂、锉刀、砂纸作业场所：发电车检修基地环境要求：车辆通电、通风，自然采光良好操作规程：参考文件：《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》（铁总运〔2015〕29号）安全防护及注意事项：1.警告——作业者必须穿戴防护手套、作业帽、作业服基本技术要求：启动马达拆装作业指导书序号作业项目工具及材料作业程序及标准作业图示1 1.工前准备CUMS柴油机检修专用工具1.1 作业者须穿戴好防护劳保用品。
1.2 检查确认工装设备良好。
图11.3 作业人员必须熟悉检修工艺，掌握检修要领，领会作业安全常识。
图1序号作业项目工具及材料作业程序及标准作业图示2 2.拆卸C UMS柴油机检修专用工具、电气钳工常用工具、扭力扳手2.1将启动电源箱的开关置于断开位。
2.2先从柴油机组上拆下启动马达上的24V电池正、负线，再拆下启动电磁铁上的24V正、负电源线，并将拆下线进行绝缘包扎。
任务工单1.2相关的理论知识（一）交流发电机的构造1-后端盖 2-电刷架3-电刷 4-电刷弹簧压盖 5-硅二极管6-散热板7-转子 8-定子总成 9-前端盖 10-风扇 11-带轮图1-19 JF132型交流发电机结构图普通交流发电机从整体上看，由一台三相同步交流发电机和6只硅二极管构成的三相桥式全波整流器所组成。
如图1-19所示，它主要由转子、定子、电刷、整流器、前后端盖、风扇、皮带轮等组成。
1、转子转子的功用是产生磁场，转子由磁轭、励磁绕组(又称磁场绕组)、爪极和滑环、转子轴组成，如图1-20所示。
1-滑环 2-轴 3-爪极 4-磁轭 5-磁场绕组图1-20交流发电机转子2、定子定于的功用是产生感应电动势，它由定子铁芯和定子绕组组成，结构如图1-21所示。
1-定子铁芯 2-定子槽 3-铆钉 4-定子绕组 N-中性点图1-21 定子结构与三相绕组的星型连接图为了保证三相定子绕组能够产生频率和幅值相同、相位相差120度电角度的三相交流电，定子绕组线圈的绕制和在定子铁心槽中的嵌入应符合一定规律。
3、整流器交流发电机整流器的作用是将发电机定子绕组产生的三相交流电变换为直流电。
一般由6只硅整流二极管和散热板所组成。
交流发电机整流二极管有正极管和负极管之分，引出线为正极的二极管称为正极管，引出线为负极的二极管称为负极管。
如图1-23所示。
4、端盖和电刷总成前、后端盖均由铝合金压铸或用砂模铸造而成。
因为铝合金为非导磁材料，可减少漏磁并具有轻便、散热性能良好等优点。
为了提高轴承孔的机械强度，增加其耐磨性，发电机端盖的轴承座内镶有钢套。
（二）交流发电机的工作原理1、交流发电机的发电原理1-转子 2-定子 3-整流器图1-27 交流发电机工作原理发电机的三相定子绕组按一定规律分布在发电机的定子槽中，互相差120电角度。
交流发电机的磁路是：转子爪极的磁力线从转子的N极出发，穿过转子与定子之间很小的气隙进入定子铁心，最后又经过空气隙回到相邻的S极，并通过磁轭构成了磁回路，如图1-28所示。
▪（一）发电机的分解与组装▪ 1．发电机的分解▪以桑塔纳2000交流发电机为例进行拆装，首先用专用扳手固定发电机V形带轮，旋下紧固螺母，将发电机从车上拆下，如图3-25所示。
▪图3-25 发电机拆装分解图1-带轮 2-发电机 3、4、5-支架▪（1）拆下前端盖连接螺栓，分解前端盖、带轮、转子、后端盖、整流调压器。
▪（2）拆下定子绕组端头，从后端盖上取出定子。
▪（3）拆下电刷架，取出电刷总成、二极管、整流子及电容器。
▪（4）拆下带轮固定螺母，取下带轮、半圆键、风扇、轴套，使转子和前端盖分离。
▪2．发电机装复▪（1）按照拆解的相反顺序，进行组装，注意不要漏装各绝缘垫片，注意元件板、“+”柱、“F”柱与壳体之间的绝缘垫圈不能漏装。
▪（2）装复后用万用表电阻档测量“B”接线柱与端盖间电阻应为唴。
测量两散热板之间及绝缘散热板与端盖之间电阻，均应为唴。
若上述电阻较小或者为零，表明漏装了绝缘垫片或套管，应拆开重装。
▪（3）检查发电机前、后端盖上的安装挂脚位置是否符合拆解前作的标记。
▪（4）装上前、后端盖紧固螺栓，并分几次拧紧。
注意各螺栓的拧紧切不可一次完成，而应轮流进行，并且不断转动转子，若转子运转受阻或者内部有摩擦，应调整拧紧力矩。
▪（5）装配完毕后，发电机应能运转灵活。
▪（6）按正确方法将发电机安装在车上，并调整好V形带张紧度。
▪（二）发电机零件检测▪发电机拆解后，先用布或棉纱蘸适量清洗剂擦洗转子绕组、定子绕组、电刷及其他机件。
然后再检测转子、定子的电阻值及绝缘电阻。
为了取得较准确的测量数值，建议使用数字万用表测量。
最后，要将检测结果记录到表中。
▪1．转子总成的检查▪（1）转子表面检查▪（2）磁场绕组短路与断路检查▪（3）转子绕组搭铁检查▪（4）转子轴的检查▪（5）集电环的检查▪2．定子总成的检查▪（l）定子表面检查▪（2）定子绕组短路与断路检查▪（3）定子绕组搭铁检查▪3．整流器二极管的检查▪可以在不解体的情况下，用示波器测试二极管波形，也可进行解体检测。
汽车发电机拆装实训操作流程一、拆卸发动机附件1．按照规定的顺序预松拆卸排气歧管固定螺栓。
2．按照规定的顺序预松拆卸进气歧管固定螺栓。
3．按照规定的顺序预松拆卸水泵固定螺栓。
4．按照规定的顺序预松拆卸发电机固定螺栓。
5．拆卸点火线圈组件。
6．按照规定的顺序预松拆卸气门室罩盖固定螺栓。
7．调整曲轴正时标记点，使曲轴皮带轮正时标记点与发动机前端盖上标记点对齐。
8．固定飞轮拆卸曲轴皮带轮。
二、拆卸气缸盖1.按照规定顺序拆卸发动机前端盖固定螺栓。
2.按照规定顺序拆卸张紧器3.拆卸曲轴正时链条挡板。
4.拆卸曲轴正时链条。
5.按照规定顺序拆卸凸轮轴轴承盖，并取下凸轮轴。
6.按照规定顺序拆卸油底壳固定螺栓。
7.拆卸集滤器。
8.按照规定顺序拆卸下曲轴箱。
9.按照规定顺序拆卸气缸盖固定螺栓。
10.拆卸气缸垫。
三、拆卸活塞连杆组（以1缸活塞连杆组拆卸为例）1.用指针式扭力扳手将曲轴旋转至1缸下止点位置。
2.观察检查确认装配标记。
3.清洁气缸体表面胶质、气缸体顶部积碳。
4.预松、拆卸1缸连杆轴承盖固定螺栓。
5.拆卸连杆轴承盖，取下连杆盖，并从连杆盖上取下连杆轴瓦。
（注意：记录下活塞标记）。
6.拆卸活塞连杆组件并观察其标记点，用手锤手柄将指定活塞顶出；（注意：另一只手在下方接住活塞，避免活塞掉在地上。
）。
7.做标记。
8.使用活塞环钳分别取下第一、二道气环。
9.用手按照油环的环绕方向取下油环。
四、拆卸曲轴飞轮组1.预松、拆卸第一道曲轴主轴承盖固定螺栓，并注意其标记点。
2.预松、拆卸第五道曲轴主轴承盖固定螺栓，并注意其标记点3.预松、拆卸第二道曲轴主轴承盖固定螺栓，并注意其标记点4.预松、拆卸第四道曲轴主轴承盖固定螺栓，并注意其标记点5.预松、拆卸第三道曲轴主轴承盖固定螺栓，并注意其标记点6.拆卸曲轴，并按照规定顺序摆放主轴承盖。
五、安装曲轴并测量曲轴轴向间隙1.安装调整曲轴轴向间隙的止推垫片，在气缸体曲轴主轴颈安装部位以及曲轴主轴颈部位涂抹润滑油，安装曲轴。
