一、灯具的安装方式：1 线吊式 CP Wire(Cord) Pendant2 链吊式 CH Chain Pendant3 管吊式 P Pipe(Conuit) erected4 壁装式 W Wall mounted5 吸顶式或直附式 S Ceiling mounted (Absorbed)6 嵌入式 R Recessed in7 顶棚内安装 CR Coil Recessed8 墙壁内安装 WR Wall Recessed9 台上安装 T Table10 柱上安装 CL Colum二、国标的符号线吊式自在器线吊式 SW Wire suspension type 链吊式 CS Catenary suspension type管吊式 DS Conduit suspension type壁装式 W Wall mounted type吸顶式 C Ceiling mounted type嵌入式 R Flush type顶棚内安装 CR Recessed in ceiling墙壁内安装 WR Recessed in wall支架上安装 S Mounted on support柱上安装 CL Mounted on columm座装 HM Holder mounting三、标注代号对照施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，f--安装方式L--光源种类，白炽灯或荧光灯。
灯具各种标志灯具标志（Marking)H.T.S 热试验源Heat test sourceGLS 普通照明设施General lighting serviceES 爱迪生灯头Edison screwed E27SES 微型爱迪生灯头Small Edison screwedBC 卡口灯头Bayonet cap B22SBC 微型卡口灯头Small bayonet capCFL 紧凑型节能灯Compact fluorescent lampLV 低压Low voltage <1000VELV 超低电压Extra low voltageSELV 安全超低电压Safety extra-low voltage，电压<50V a.c. r.m.s. FELV 功能超低电压Functional extra-low voltageElectro magnetic compatibility =Electromagnetic EMC 电磁兼容性Susceptibility + Electromagnetic Immunity处于正常工作的最高持续温度（Ambient 额定环境最大温度除在≦（t a+10℃）的温度下瞬间工作F 功能接地功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子无危害式变压器经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。
外壳或底板外壳接地声频符合对声频阻抗的要求易燃标志适于直接安装在普通可燃物质（引燃温度至少为200℃）表面上，内装镇流器或变压器的灯具。
熔断器F 非耐短路变压器需利用置于变压器外部的保护装置来防止其过热的变压器。
耐短路变压器当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。
耐短路的安全隔离变压器变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。
玩具用变压器用安全特低电压向电动玩具供电的安全隔离变压器。

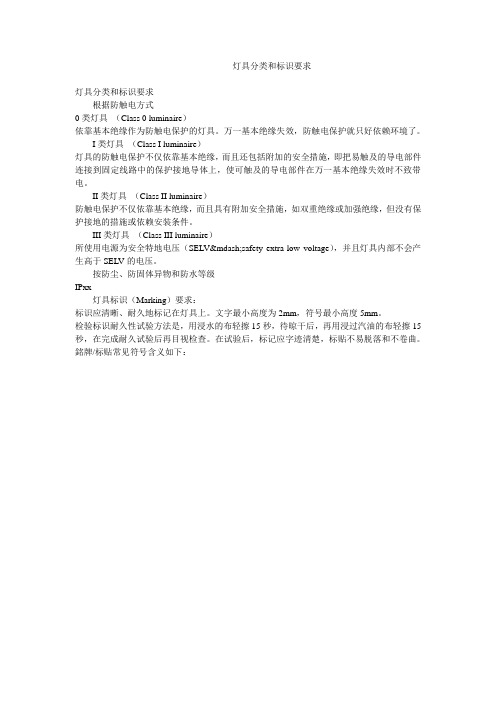

灯具分类和标识要求
灯具分类和标识要求
根据防触电方式
0类灯具（Class 0 luminaire）
依靠基本绝缘作为防触电保护的灯具。
万一基本绝缘失效，防触电保护就只好依赖环境了。
I类灯具（Class I luminaire）
灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及的导电部件连接到固定线路中的保护接地导体上，使可触及的导电部件在万一基本绝缘失效时不致带电。
II类灯具（Class II luminaire）
防触电保护不仅依靠基本绝缘，而且具有附加安全措施，如双重绝缘或加强绝缘，但没有保护接地的措施或依赖安装条件。
III类灯具（Class III luminaire）
所使用电源为安全特地电压（SELV—safety extra-low voltage），并且灯具内部不会产生高于SELV的电压。
按防尘、防固体异物和防水等级
IPxx
灯具标识（Marking）要求：
标识应清晰、耐久地标记在灯具上。
文字最小高度为2mm，符号最小高度5mm。
检验标识耐久性试验方法是，用浸水的布轻擦15秒，待晾干后，再用浸过汽油的布轻擦15秒，在完成耐久试验后再目视检查。
在试验后，标记应字迹清楚，标贴不易脱落和不卷曲。
銘牌/标贴常见符号含义如下：。
灯的电气符号（实用版）目录1.引言：介绍灯的电气符号的重要性和应用2.灯的电气符号的概述3.灯的电气符号的分类4.灯的电气符号的使用规则5.灯的电气符号的实际应用6.结论：总结灯的电气符号的特点和作用正文【引言】在电气工程领域，灯的电气符号是非常重要的，它是电气工程师和相关技术人员进行电路设计和分析的必备工具。
灯的电气符号可以用来表示各种类型的灯具，如白炽灯、荧光灯、LED 灯等。
本文将对灯的电气符号进行详细介绍，包括其概述、分类、使用规则和实际应用等方面。
【灯的电气符号的概述】灯的电气符号是电路图中用来表示灯具的一种符号，它包括灯具的电气连接、工作原理和结构特征等信息。
灯的电气符号通常由两部分组成：一部分是图形符号，用来表示灯具的外形和结构；另一部分是文字符号，用来表示灯具的类型和功能。
【灯的电气符号的分类】根据灯具的类型和功能，灯的电气符号可以分为以下几类：1.白炽灯符号：用来表示白炽灯的电气符号，包括螺口灯泡、直管灯泡等。
2.荧光灯符号：用来表示荧光灯的电气符号，包括直管荧光灯、紧凑型荧光灯等。
3.LED 灯符号：用来表示 LED 灯的电气符号，包括 LED 灯珠、LED 灯带等。
4.灯具附件符号：用来表示灯具的附件，如开关、插座、灯座等。
【灯的电气符号的使用规则】在使用灯的电气符号时，应遵循以下规则：1.根据灯具的类型和功能选择合适的电气符号。
2.在电路图中，电气符号应与其他电气元件符号相互配合，保持电路的清晰和一致性。
3.在标注电气符号时，应按照国家标准和行业规范进行，确保符号的准确性和可读性。
【灯的电气符号的实际应用】灯的电气符号在电路设计和分析中具有广泛的应用，例如：1.在电路图设计中，使用灯的电气符号来表示灯具，便于工程师和技术人员进行电路分析和调试。
2.在电气施工图中，使用灯的电气符号来标注灯具的位置和连接方式，方便施工人员进行安装和接线。
3.在电气故障诊断中，通过对灯的电气符号的分析，可以快速定位故障原因，提高故障排查效率。
