灯具标识

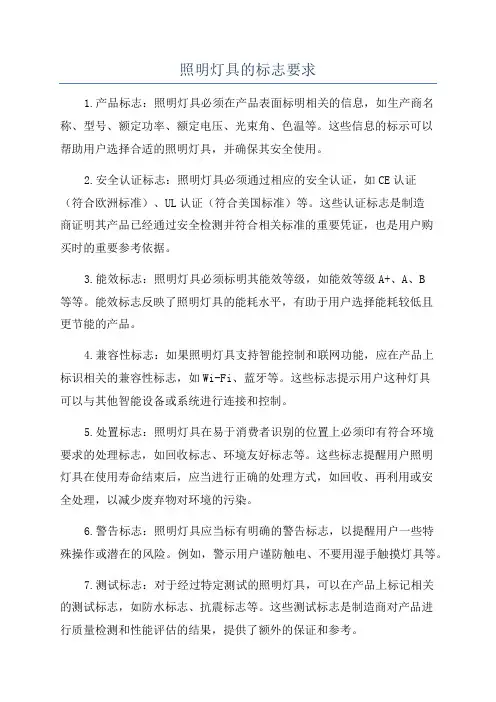

照明灯具的标志要求1.产品标志：照明灯具必须在产品表面标明相关的信息，如生产商名称、型号、额定功率、额定电压、光束角、色温等。

这些信息的标示可以帮助用户选择合适的照明灯具，并确保其安全使用。

2.安全认证标志：照明灯具必须通过相应的安全认证，如CE认证（符合欧洲标准）、UL认证（符合美国标准）等。

这些认证标志是制造商证明其产品已经通过安全检测并符合相关标准的重要凭证，也是用户购买时的重要参考依据。

3.能效标志：照明灯具必须标明其能效等级，如能效等级A+、A、B等等。

能效标志反映了照明灯具的能耗水平，有助于用户选择能耗较低且更节能的产品。

4.兼容性标志：如果照明灯具支持智能控制和联网功能，应在产品上标识相关的兼容性标志，如Wi-Fi、蓝牙等。

这些标志提示用户这种灯具可以与其他智能设备或系统进行连接和控制。

5.处置标志：照明灯具在易于消费者识别的位置上必须印有符合环境要求的处理标志，如回收标志、环境友好标志等。

这些标志提醒用户照明灯具在使用寿命结束后，应当进行正确的处理方式，如回收、再利用或安全处理，以减少废弃物对环境的污染。

6.警告标志：照明灯具应当标有明确的警告标志，以提醒用户一些特殊操作或潜在的风险。

例如，警示用户谨防触电、不要用湿手触摸灯具等。

7.测试标志：对于经过特定测试的照明灯具，可以在产品上标记相关的测试标志，如防水标志、抗震标志等。

这些测试标志是制造商对产品进行质量检测和性能评估的结果，提供了额外的保证和参考。

总的来说，照明灯具的标志要求旨在确保产品的质量和安全性，提供决策和参考依据给消费者，引领用户选择合适的产品。

对于制造商来说，遵循这些标志要求有助于提高产品竞争力和市场份额；对于监管机构来说，可以通过标志要求来监督和管理市场的质量和安全情况。

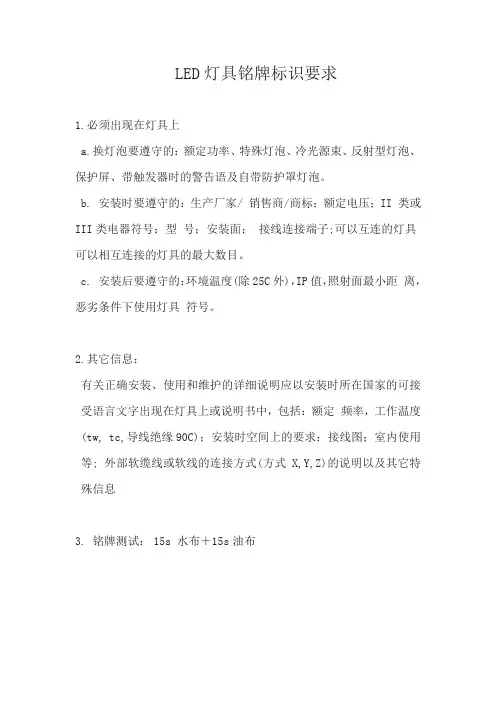

LED灯具铭牌标识要求
1.必须出现在灯具上

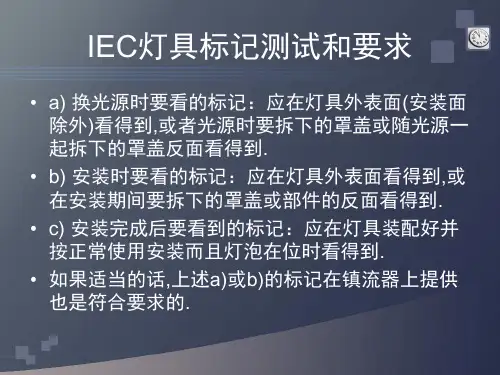

a.换灯泡要遵守的：额定功率、特殊灯泡、冷光源束、反射型灯泡、保护屏、带触发器时的警告语及自带防护罩灯泡。

b. 安装时要遵守的：生产厂家/ 销售商/商标；额定电压；II 类或III类电器符号；型号；安装面；接线连接端子;可以互连的灯具可以相互连接的灯具的最大数目。

c. 安装后要遵守的：环境温度(除25C外)，IP值，照射面最小距离，恶劣条件下使用灯具符号。

2.其它信息：
有关正确安装、使用和维护的详细说明应以安装时所在国家的可接受语言文字出现在灯具上或说明书中，包括：额定频率，工作温度(tw, tc,导线绝缘90C)；安装时空间上的要求；接线图；室内使用等; 外部软缆线或软线的连接方式(方式X,Y,Z)的说明以及其它特殊信息
3. 铭牌测试：15s 水布＋15s油布。

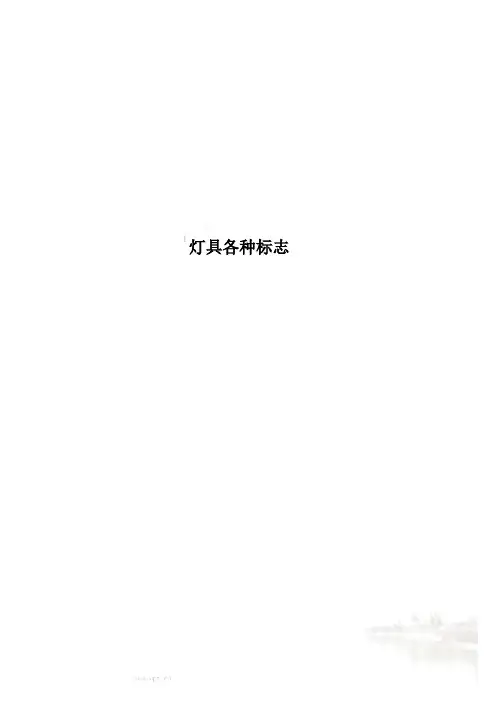

灯具各种标志灯具标志（Marking)H.T.S 热试验源Heat test sourceGLS 普通照明设施General lighting serviceES 爱迪生灯头Edison screwed E27SES 微型爱迪生灯头Small Edison screwedBC 卡口灯头Bayonet cap B22SBC 微型卡口灯头Small bayonet capCFL 紧凑型节能灯Compact fluorescent lampLV 低压Low voltage <1000VELV 超低电压Extra low voltageSELV 安全超低电压Safety extra-low voltage，电压<50V a.c. r.m.s. FELV 功能超低电压Functional extra-low voltageElectro magnetic compatibility =Electromagnetic EMC 电磁兼容性Susceptibility + Electromagnetic Immunity处于正常工作的最高持续温度（Ambient 额定环境最大温度除在≦（t a+10℃）的温度下瞬间工作F 功能接地功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子无危害式变压器经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。

外壳或底板外壳接地声频符合对声频阻抗的要求易燃标志适于直接安装在普通可燃物质（引燃温度至少为200℃）表面上，内装镇流器或变压器的灯具。

熔断器F 非耐短路变压器需利用置于变压器外部的保护装置来防止其过热的变压器。

耐短路变压器当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。

耐短路的安全隔离变压器变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。

玩具用变压器用安全特低电压向电动玩具供电的安全隔离变压器。

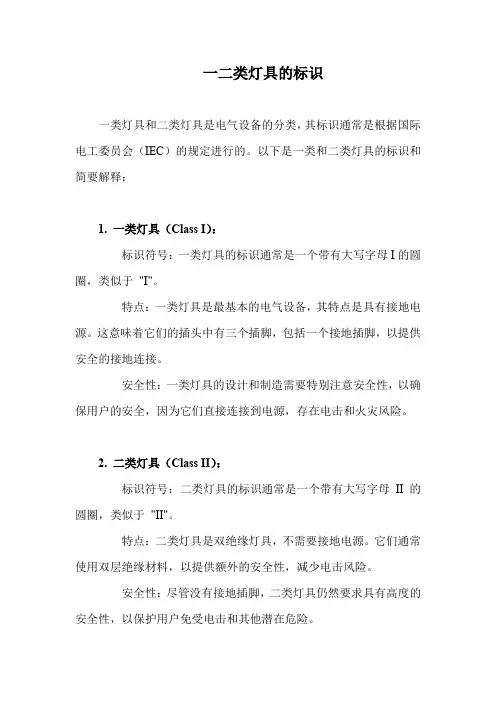

一二类灯具的标识
一类灯具和二类灯具是电气设备的分类，其标识通常是根据国际电工委员会（IEC）的规定进行的。

以下是一类和二类灯具的标识和简要解释：
1. 一类灯具（Class I）：
标识符号：一类灯具的标识通常是一个带有大写字母I的圆圈，类似于"I"。

特点：一类灯具是最基本的电气设备，其特点是具有接地电源。

这意味着它们的插头中有三个插脚，包括一个接地插脚，以提供安全的接地连接。

安全性：一类灯具的设计和制造需要特别注意安全性，以确保用户的安全，因为它们直接连接到电源，存在电击和火灾风险。

2. 二类灯具（Class II）：
标识符号：二类灯具的标识通常是一个带有大写字母II的圆圈，类似于"II"。

特点：二类灯具是双绝缘灯具，不需要接地电源。

它们通常使用双层绝缘材料，以提供额外的安全性，减少电击风险。

安全性：尽管没有接地插脚，二类灯具仍然要求具有高度的安全性，以保护用户免受电击和其他潜在危险。

在购买或使用灯具时，您可以查看其标识，以确定是一类还是二类灯具。

这有助于确保您根据需要选择适当的设备，并确保其安全使用。

此外，一类和二类灯具通常会在其产品说明书中提供有关安全使用和维护的详细信息。

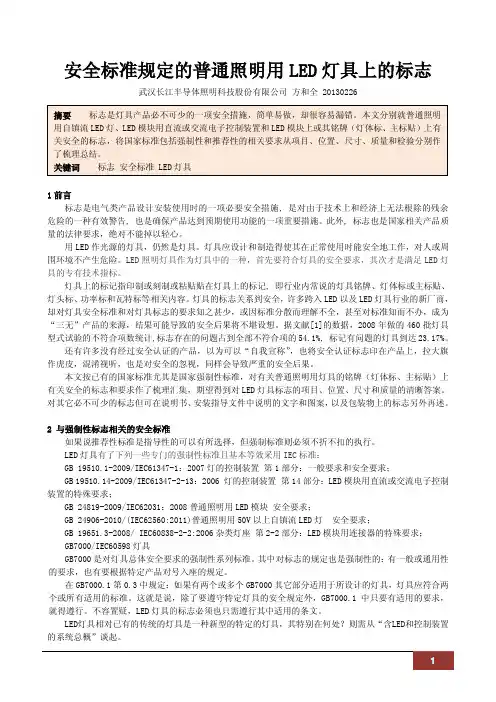

安全标准规定的普通照明用LED灯具上的标志武汉长江半导体照明科技股份有限公司方和全 201302261前言标志是电气类产品设计安装使用时的一项必要安全措施, 是对由于技术上和经济上无法根除的残余危险的一种有效警告, 也是确保产品达到预期使用功能的一项重要措施。

此外, 标志也是国家相关产品质量的法律要求，绝对不能掉以轻心。

用LED作光源的灯具，仍然是灯具。

灯具应设计和制造得使其在正常使用时能安全地工作，对人或周围环境不产生危险。

LED照明灯具作为灯具中的一种，首先要符合灯具的安全要求，其次才是满足LED灯具的专有技术指标。

灯具上的标记指印制或刻制或粘贴贴在灯具上的标记, 即行业内常说的灯具铭牌、灯体标或主标贴、灯头标、功率标和瓦特标等相关内容。

灯具的标志关系到安全，许多跨入LED以及LED灯具行业的新厂商，却对灯具安全标准和对灯具标志的要求知之甚少，或因标准分散而理解不全，甚至对标准知而不办，成为“三无”产品的来源，结果可能导致的安全后果将不堪设想。

据文献[1]的数据，2008年做的460批灯具型式试验的不符合项数统计,标志存在的问题占到全部不符合项的54.1%, 标记有问题的灯具到达23.17%。

还有许多没有经过安全认证的产品，以为可以“自我宣称”，也将安全认证标志印在产品上，拉大旗作虎皮，混淆视听，也是对安全的忽视，同样会导致严重的安全后果。

本文按已有的国家标准尤其是国家强制性标准，对有关普通照明用灯具的铭牌（灯体标、主标贴）上有关安全的标志和要求作了梳理汇集，期望得到对LED灯具标志的项目、位置、尺寸和质量的清晰答案。

对其它必不可少的标志但可在说明书、安装指导文件中说明的文字和图案，以及包装物上的标志另外再述。

2 与强制性标志相关的安全标准如果说推荐性标准是指导性的可以有所选择，但强制标准则必须不折不扣的执行。

LED灯具有了下列一些专门的强制性标准且基本等效采用IEC标准：GB 19510.1-2009/IEC61347-1：2007灯的控制装置第1部分：一般要求和安全要求；GB 19510.14-2009/IEC61347-2-13：2006 灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求；GB 24819-2009/IEC62031：2008普通照明用LED模块安全要求；GB 24906-2010/(IEC62560:2011)普通照明用50V以上自镇流LED灯安全要求；GB 19651.3-2008/ IEC60838-2-2:2006杂类灯座第2-2部分：LED模块用连接器的特殊要求；GB7000/IEC60598灯具GB7000是对灯具总体安全要求的强制性系列标准。

符号说明符号说明A 安培Ⅱ类HZ 赫兹Ⅲ类V 伏特保护性接地W 瓦特保护性接地交流电源Ac 底架接地直流电源Dc 独立式标志直流和交流电源中国强制认证标志(安全)适宜于直接安装在普通可燃材料表面的灯具中国强制认证标志(电磁兼容) 不适宜直接安装在普通可燃材料表面的灯具（只适宜于安装在非可燃材料表面上)欧洲共同体认证标志不隔热材料可能盖住灯具时灯具适宜于安装在普通可燃材料表面上(内)窒内使用标志防护等级设计成只能使用自带防护屏卤钨灯的灯具使用需要带外触发器(连到光源)的高压纳灯的灯具使用带内启动装置的高太纳灯的灯具恶劣条件使用的灯具热保护式控制装置的温度标志绕组的额定温升镇流器上的额定最大工作温度端子输出最大电压Tc 镇流器外壳的额定晨大工作温度恶劣条件下使用的灯具高压钠灯（内部有启动器）用的灯具高压钠灯（需外部启动）用的灯具反射泡用的灯具电器控制阀线圈变压器/镇流器III类手提灯（含白炽灯）用变压器。

内装白炽灯的III类照明设备用的安全隔离变压器2M标志欧准，通常条件下可以直接安装在家具或壁橱上或内的变压器。

温度保护变压器/镇流器在过载或短路的异常状态下，其表面温度<100℃，可用具体的温度代替·。

IP5X防尘不能完全防止尘埃进入，但进入量不能达到妨碍设备正常运转的程度。

IP6X尘密无尘埃进入European Communities 对21个欧共体国家实行的强制性标识（针对电器和玩具），源于对玩具产品的标识，属自我宣称，无需认证。

在产品上的高度>5mm。

Nelson 客户标识用于12V灯环保标识德国包装法规，对欧共体国家强制实行。

直接印在外箱上，表明已做好回收准备或做无害处理。

普通循环使用符号普通符号用于同一颜色的印刷材料（对标识要求容易识别），如对比色。

简化循环使用符号简化符号用于自身颜色的材料，如聚苯乙烯包装。

防雨标识勿倒置、易碎标识通常辅以Fragile handle with care。

led灯具的符号
LED灯具通常使用以下符号表示：
1. LED符号：由一个箭头指向一个水平线段，表示LED的发光方向和位置。

2. 电源符号：表示电路连接到电源的地方。

通常为直线（代表正极）和一条短线（代表负极）组成的加号（+和-）。

3. 电阻符号：由一个波浪线表示，用于限制电流流过LED。

4. 开关符号：表示控制电路的开关，通常为一个打开或关闭的矩形。

5. 连接线符号：用于连接不同元件或电路的线段，通常是直线。

需要注意的是，这些符号可能会有细微的变化和差异，根据具体的标准和设计习惯可能会有所不同。

因此，在具体应用中，最好参考相关标准或说明书来确定LED灯具的符号表示。

1。

符号说明符号说明A 安培Ⅱ类HZ 赫兹Ⅲ类V 伏特保护性接地W 瓦特功能性接地交流电源Ac 底架接地直流电源Dc 独立式标志直流和交流电源中国强制认证标志(安全)适宜于直接安装在普通可燃材料表面的灯具中国强制认证标志(电磁兼容) 不适宜直接安装在普通可燃材料表面的灯具（只适宜于安装在非可燃材料表面上)欧洲共同体认证标志不隔热材料可能盖住灯具时灯具适宜于安装在普通可燃材料表面上(内)窒内使用标志防护等级设计成只能使用自带防护屏卤钨灯的灯具使用需要带外触发器(连到光源)的高压纳灯的灯具使用带内启动装置的高太纳灯的灯具恶劣条件使用的灯具热保护式控制装置的温度标志绕组的额定温升镇流器上的额定最大工作温度端子输出最大电压Tc 镇流器外壳的额定晨大工作温度高压钠灯（内部有启动器）用的灯具高压钠灯（需外部启动）用的灯具反射泡用的灯具电器控制阀线圈变压器/镇流器III类手提灯（含白炽灯）用变压器。

内装白炽灯的III类照明设备用的安全隔离变压器温度保护变压器/镇流器在过载或短路的异常状态下，其表面温度<100℃，可用具体的温度代替·。

IP5X防尘不能完全防止尘埃进入，但进入量不能达到妨碍设备正常运转的程度。

IP6X尘密无尘埃进入European Communities 对21个欧共体国家实行的强制性标识（针对电器和玩具），源于对玩具产品的标识，属自我宣称，无需认证。

在产品上的高度>5mm。

Nelson 客户标识用于12V灯环保标识德国包装法规，对欧共体国家强制实行。

直接印在外箱上，表明已做好回收准备或做无害处理。

普通循环使用符号普通符号用于同一颜色的印刷材料（对标识要求容易识别），如对比色。

简化循环使用符号简化符号用于自身颜色的材料，如聚苯乙烯包装。

类似上述的标志不应标记在螺钉或类似的部件上，标志要清晰、耐久，耐久性检验同节能灯。

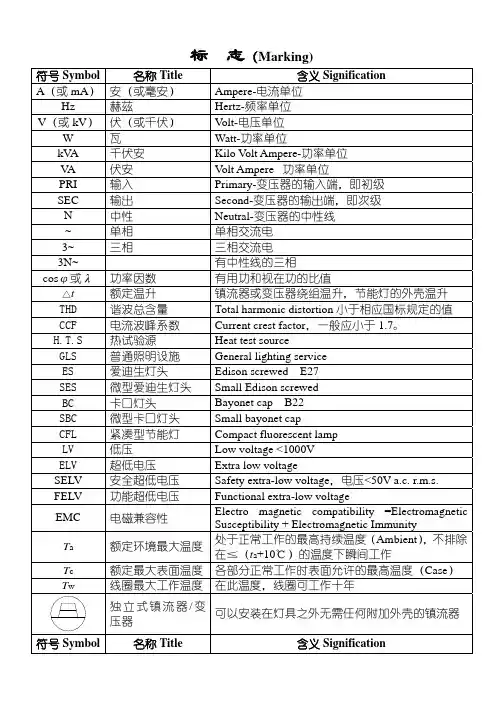

所有符号高度>5mm，字母高度>2mm符号Symbol 名称Title 含义SignificationA （或mA ）安（或毫安） Ampere-电流单位 Hz 赫兹Hertz-频率单位 V （或kV ）伏（或千伏） Volt-电压单位 W 瓦 Watt-功率单位kVA 千伏安 Kilo Volt Ampere-功率单位 VA 伏安 Volt Ampere –功率单位PRI 输入 Primary-变压器的输入端，即初级 SEC 输出 Second-变压器的输出端，即次级 N 中性 Neutral-变压器的中性线 ~ 单相 单相交流电 3~ 三相 三相交流电 3N~有中性线的三相 cos φ或λ 功率因数 有用功和视在功的比值△t 额定温升 镇流器或变压器绕组温升，节能灯的外壳温升 LV 低压 Low voltage <1000V ELV 超低电压 Extra low voltageSELV 安全超低电压 Safety extra-low voltage ，电压<50V a.c. r.m.s. FELV 功能超低电压 Functional extra-low voltage EMC电磁兼容性Electromagneticcompatibility=ElectromagneticSusceptibility + Electromagnetic ImmunityT a 额定环境最大温度处于正常工作的最高持续温度（Ambient ），不排除在≦（t a+10℃）的温度下瞬间工作T c 额定最大表面温度 各部分正常工作时表面允许的最高温度（Case ） T w线圈最大工作温度 在此温度，线圈可工作十年独立式镇流器/变压器 可以安装在灯具之外无需任何附加外壳的镇流器 保护接地允许通过将镇流器固定在接地的金属片上来实现功能接地功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子外壳或底板外壳接地FF或无危害式变压器经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。

照明灯具三角形圆圈叉叉符号标识
（原创实用版）
目录
1.照明灯具的概述
2.三角形、圆圈、叉叉符号的含义
3.标识的作用及其重要性
正文
1.照明灯具的概述
照明灯具，顾名思义，就是用来照明的设备。

它们可以提供光线，使我们能在光线不足的环境中进行各种活动。

照明灯具种类繁多，有白炽灯、荧光灯、LED 灯等。

这些灯具不仅功能强大，而且造型各异，适用于不同的场景和需求。

2.三角形、圆圈、叉叉符号的含义
三角形、圆圈、叉叉符号是我们生活中常见的标识，它们各自具有特定的含义。

- 三角形：三角形标识通常表示警告或提示注意。

比如，在交通标志中，三角形表示前方可能有危险，需要注意安全。

- 圆圈：圆圈标识通常表示禁止或限制。

比如，交通标志中的红色圆圈表示禁止通行，蓝色圆圈表示禁止停车。

- 叉叉：叉叉标识通常表示否定或取消。

比如，在交通标志中，叉叉表示禁止某种行为，如禁止左转、禁止鸣喇叭等。

3.标识的作用及其重要性
标识在我们的生活中无处不在，它们起着至关重要的作用。

首先，标识能起到引导作用，帮助我们快速了解相关信息，提高生活效率。

比如，
在商场里，各种商品的标识能让我们快速找到所需物品。

其次，标识有助于维护社会秩序和安全。

比如，交通标志能有效地指挥交通，降低交通事故的发生率。

最后，标识还能传递文化信息，展示一个国家或地区的文化特色。

综上所述，照明灯具、三角形、圆圈、叉叉符号标识在我们的生活中起着重要作用。

通士达认证图标及名称CE认证“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。

CE代表欧洲统一（CONFORMITE EUROPEENNE）。

凡是贴有“CE”标志的产品就可在欧盟各成员国内销售，无须符合每个成员国的要求，从而实现了商品在欧盟成员国范围内的自由流通。

CCC认证3C认证的全称为“强制性产品认证制度”，它是各国政府为保护消费者人身安全和国家安全、加强产品质量管理、依照法律法规实施的一种产品合格评定制度。

所谓3C认证，就是中国强制性产品认证制度，英文名称China Compulsory Certification，英文缩写CCC。

VDE认证VDE测试机构和认证协会是德国电器工程师协会的下属机构，它成立于1920年，作为一个国际认可的电子电器及其零部件安全测试及出证机构，在欧洲乃至国际上都享有很高的知名度。

目前世界各地客户对VDE认证的需求呈不断上升之趋势。

VDE测试机构和认证协会根据现行欧洲及国际标准，每年大约为2200个德国客户及大约2700个国外客户进行18000次的测试。

时至今日，全世界已有超过200000种产品拥有VDE安全认证证书。

SNI认证印度尼西亚国家标准（简称SNI）是唯一在印尼国内适用的标准，SNI标准由技术委员会制定并由印尼国家标准局定义。

印尼国家标准SNI中，有90%为推荐性标准，10%为强制性标准。

印尼水平较高的标准领域有：农产品标准（如亚热带水果种植技术），经济作物类标准（橡胶），石油、天然气产品标准。

所有出口到印度尼西亚的管制产品都必须有（SNI marking）SNI标志，否则不能进入印尼市场。

PSE认证PSE 认证是日本强制性安全认证，用以证明电机电子产品已通过日本电气和原料安全法(DENAN Law) 或国际IEC标准的安全标准测试。

498种产品进入日本市场.必须通过安全认证。

其中，165种A类产品应取得菱形的PSE标志，333种B类产品应取得圆形PSE标志。
