灯具符号

一、灯具的安装方式：1 线吊式 CP Wire(Cord) Pendant2 链吊式 CH Chain Pendant3 管吊式 P Pipe(Conuit) erected4 壁装式 W Wall mounted5 吸顶式或直附式 S Ceiling mounted (Absorbed)6 嵌入式 R Recessed in7 顶棚内安装 CR Coil Recessed8 墙壁内安装 WR Wall Recessed9 台上安装 T Table10 柱上安装 CL Colum二、国标的符号线吊式自在器线吊式 SW Wire suspension type 链吊式 CS Catenary suspension type管吊式 DS Conduit suspension type壁装式 W Wall mounted type吸顶式 C Ceiling mounted type嵌入式 R Flush type顶棚内安装 CR Recessed in ceiling墙壁内安装 WR Recessed in wall支架上安装 S Mounted on support柱上安装 CL Mounted on columm座装 HM Holder mounting三、标注代号对照施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，f--安装方式L--光源种类，白炽灯或荧光灯。

cad符号大全及说明CAD符号大全及说明。

CAD（Computer Aided Design）是计算机辅助设计的简称，是一种利用计算机技术进行辅助设计的技术体系。

在工程设计领域，CAD符号是非常重要的一部分，它们用于表示各种不同的元件、构件和设备，为工程设计提供了标准化的图形符号。

本文将介绍一些常见的CAD符号及其说明，希望能够帮助大家更好地理解和运用CAD符号。

一、电气CAD符号。

1. 电源符号，电源符号是表示电气设备供电位置的标志，通常用于标识插座、开关等设备的电源位置。

电源符号通常采用“⚡”的图标表示，有时也会在图标上方标注“电源”字样。

2. 开关符号，开关符号用于表示电气设备的开关位置，常见的开关符号包括单开关、双开关、按钮开关等，它们在CAD图纸中具有不同的图形表示。

3. 电线符号，电线符号用于表示电气设备之间的连接关系，常见的电线符号包括直线、曲线、虚线等，它们在CAD图纸中具有不同的线型和颜色表示。

4. 灯具符号，灯具符号用于表示灯具的位置和类型，常见的灯具符号包括吊灯、筒灯、壁灯等，它们在CAD图纸中具有不同的图形表示。

5. 电机符号，电机符号用于表示电机的位置和类型，常见的电机符号包括直流电机、交流电机、步进电机等，它们在CAD图纸中具有不同的图形表示。

二、机械CAD符号。

1. 轴线符号，轴线符号用于表示零件的轴线位置，通常采用直线或虚线表示，有时也会标注轴线的直径和长度。

2. 尺寸符号，尺寸符号用于表示零件的尺寸大小，常见的尺寸符号包括直线、箭头、数字等，它们在CAD图纸中具有不同的位置和方向表示。

3. 螺纹符号，螺纹符号用于表示零件的螺纹位置和类型，常见的螺纹符号包括内螺纹、外螺纹、螺纹深度等，它们在CAD图纸中具有不同的图形表示。

4. 齿轮符号，齿轮符号用于表示齿轮的位置和类型，常见的齿轮符号包括直齿轮、斜齿轮、蜗杆齿轮等，它们在CAD图纸中具有不同的图形表示。

5. 联轴器符号，联轴器符号用于表示联轴器的位置和类型，常见的联轴器符号包括弹性联轴器、齿轮联轴器、万向联轴器等，它们在CAD图纸中具有不同的图形表示。

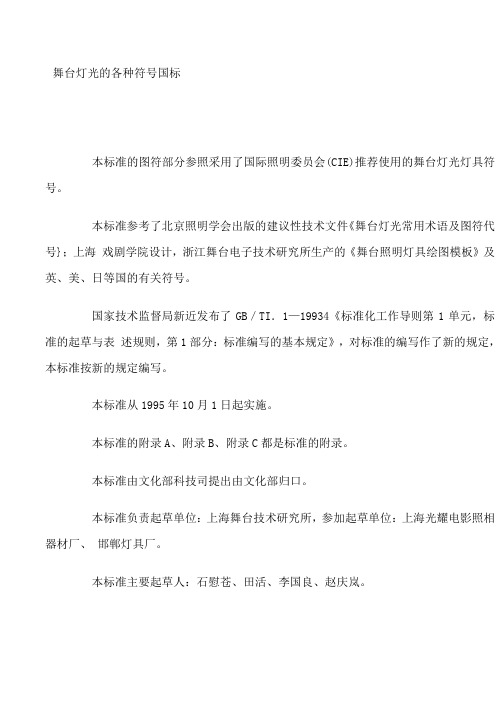

舞台灯光的各种符号国标本标准的图符部分参照采用了国际照明委员会(CIE)推荐使用的舞台灯光灯具符号。

本标准参考了北京照明学会出版的建议性技术文件《舞台灯光常用术语及图符代号}；上海戏剧学院设计，浙江舞台电子技术研究所生产的《舞台照明灯具绘图模板》及英、美、日等国的有关符号。

国家技术监督局新近发布了GB／TI．1—19934《标准化工作导则第1单元，标准的起草与表述规则，第1部分：标准编写的基本规定》，对标准的编写作了新的规定，本标准按新的规定编写。

本标准从1995年10月1日起实施。

本标准的附录A、附录B、附录C都是标准的附录。

本标准由文化部科技司提出由文化部归口。

本标准负责起草单位：上海舞台技术研究所，参加起草单位：上海光耀电影照相器材厂、邯郸灯具厂。

本标准主要起草人：石慰苍、田活、李国良、赵庆岚。

1范围1.1基本规则本标准规定了舞台灯光设计中使用的图形、符号、代号及绘制灯位图、布光图的基本规则。

1范围1.2图例标示本标准适用于灯光设计人员表示设计意图而绘制的灯位图，布光图。

图形符号部分也适用于灯具生产厂产品包装的识别标志.1范围1.3布光参照本标准中的灯位图、布光图及相关术语主要用于镜框式舞台，其他形式的舞台及与舞台灯光设计有近似功能的场合参照使用。

2引用标准GB4457—84机械制图GB7093.1—7093.4—86图形符号表示规则GB／T14076—93影视舞台灯具通用技术条件JGJS7一88剧场建筑设计规范3.1镜框式舞台在表演区的前部使用镜框形台口的舞台。

3.2灯位图表示舞台灯具(以下简称灯具)的安装位置，并标明配用灯种、性能、附件的示图。

3.3布光图表示灯具光束的投射位置、投射范围及色彩变化的示图。

3.4台口线沿舞台建筑台口内侧虚设的一条横向轴线，用细点划线表示(见图1)3.5中轴线沿台口线中心点伸向舞台后部中心点的一条虚设的轴线，用细点划线表示。

(见图1)见图13.6大幕线大幕在舞台平面上的投影线，用波浪线表示。

灯具各种标志灯具标志（Marking)H.T.S 热试验源Heat test sourceGLS 普通照明设施General lighting serviceES 爱迪生灯头Edison screwed E27SES 微型爱迪生灯头Small Edison screwedBC 卡口灯头Bayonet cap B22SBC 微型卡口灯头Small bayonet capCFL 紧凑型节能灯Compact fluorescent lampLV 低压Low voltage <1000VELV 超低电压Extra low voltageSELV 安全超低电压Safety extra-low voltage，电压<50V a.c. r.m.s. FELV 功能超低电压Functional extra-low voltageElectro magnetic compatibility =Electromagnetic EMC 电磁兼容性Susceptibility + Electromagnetic Immunity处于正常工作的最高持续温度（Ambient 额定环境最大温度除在≦（t a+10℃）的温度下瞬间工作F 功能接地功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子无危害式变压器经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。

外壳或底板外壳接地声频符合对声频阻抗的要求易燃标志适于直接安装在普通可燃物质（引燃温度至少为200℃）表面上，内装镇流器或变压器的灯具。

熔断器F 非耐短路变压器需利用置于变压器外部的保护装置来防止其过热的变压器。

耐短路变压器当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。

耐短路的安全隔离变压器变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。

玩具用变压器用安全特低电压向电动玩具供电的安全隔离变压器。

一二类灯具的标识
一类灯具和二类灯具是电气设备的分类，其标识通常是根据国际电工委员会（IEC）的规定进行的。

以下是一类和二类灯具的标识和简要解释：
1. 一类灯具（Class I）：
标识符号：一类灯具的标识通常是一个带有大写字母I的圆圈，类似于"I"。

特点：一类灯具是最基本的电气设备，其特点是具有接地电源。

这意味着它们的插头中有三个插脚，包括一个接地插脚，以提供安全的接地连接。

安全性：一类灯具的设计和制造需要特别注意安全性，以确保用户的安全，因为它们直接连接到电源，存在电击和火灾风险。

2. 二类灯具（Class II）：
标识符号：二类灯具的标识通常是一个带有大写字母II的圆圈，类似于"II"。

特点：二类灯具是双绝缘灯具，不需要接地电源。

它们通常使用双层绝缘材料，以提供额外的安全性，减少电击风险。

安全性：尽管没有接地插脚，二类灯具仍然要求具有高度的安全性，以保护用户免受电击和其他潜在危险。

在购买或使用灯具时，您可以查看其标识，以确定是一类还是二类灯具。

这有助于确保您根据需要选择适当的设备，并确保其安全使用。

此外，一类和二类灯具通常会在其产品说明书中提供有关安全使用和维护的详细信息。

建筑电气工程图形符号引言建筑电气工程是使用电气设备来满足建筑的电力需求，包括照明、插座、通风、空调等。

在建筑电气工程的设计过程中，图形符号是一种重要的工具，用来表示各种电器设备、线路和电气元件，方便工程师之间的沟通和理解。

本文将介绍一些常见的建筑电气工程图形符号。

建筑电气工程图形符号分类建筑电气工程图形符号可以按照不同的分类方式进行划分。

通常，可以根据设备的功能、电气元件的种类等进行分类。

设备功能分类根据设备的功能，建筑电气工程图形符号可以分为以下几类：1.照明符号：用于表示灯具、照明设备等。

典型的照明符号包括灯泡、灯管、射灯等。

2.插座符号：用于表示插座、电源插座等。

常见的插座符号包括单相插座、三相插座等。

3.通风符号：用于表示通风设备、通风风口等。

典型的通风符号包括风机、通风口等。

4.空调符号：用于表示空调设备、冷气设备等。

常见的空调符号包括风机盘管、空调机组等。

电气元件分类根据电气元件的种类，建筑电气工程图形符号可以分为以下几类：1.开关符号：用于表示开关、断路器等。

常见的开关符号有单极开关、双极开关等。

2.电源符号：用于表示电源、配电箱等。

典型的电源符号包括电源插座、电源开关等。

3.接线符号：用于表示电线、电缆等。

常见的接线符号有直线表示电线、波浪线表示电缆等。

4.电表符号：用于表示电表、电能表等。

典型的电表符号包括电能表、功率因数表等。

常见建筑电气工程图形符号示例下面是一些常见的建筑电气工程图形符号示例：照明符号示例照明符号示例照明符号示例插座符号示例插座符号示例通风符号示例通风符号示例通风符号示例空调符号示例空调符号示例空调符号示例开关符号示例开关符号示例开关符号示例电源符号示例电源符号示例接线符号示例接线符号示例接线符号示例电表符号示例电表符号示例电表符号示例结论建筑电气工程图形符号是建筑电气工程设计过程中的重要工具，它可以帮助工程师更直观地理解和沟通电气设计方案。

本文介绍了建筑电气工程图形符号的分类以及常见示例，希望能对读者在电气设计中起到一定的帮助作用。

、灯具的安装方式:1 线吊式CP Wire(Cord Pendant2链吊式CH Chain Pendant3管吊式P Pipe(Conuit erected4壁装式W Wall mounted5吸顶式或直附式S Ceiling mounted (Absorbed6嵌入式R Recessed in7顶棚内安装CR Coil Recessed8墙壁内安装WR Wall Recessed9台上安装T Table10柱上安装CL Colum、国标的符号线吊式自在器线吊式SW Wire suspension type链吊式CS Catenary suspension type 管吊式DS Conduitsuspension type壁装式W Wall mounted type吸顶式 C Ceiling mounted type嵌入式R Flush type顶棚内安装CR Recessed in ceiling墙壁内安装WR Recessed in wall支架上安装S Mounted on support柱上安装CL Mounted on columm座装HM Holder mounting表达内容三、标注代号对照本图集代汉语拼音代号线吊式自在器线吊式cp固定线吊式cp x x防水线吊式cp1x1x1吊线器式cp2x2x2链吊式cp3x3x3管吊式ch l l吸顶式或直附式p g g 嵌入式( 嵌入不可进人的s d d 顶棚r r r 顶棚内安装( 嵌入可进人的顶棚cr dr dr 墙壁内安装wr br br台上安装t t t支架上安装spj jb b壁装式w柱上安装cl z z 座装hm zh zh施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号线路敷设方式代号PVC用阻燃塑料管敷设DG 用电工钢管敷设VXG用塑制线槽敷设GXG用金属线槽敷设KRG用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA――暗设在梁内ZA—暗设在柱内QL暗设在墙内PA ---- 暗设在屋面内或顶棚内DA暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L 链吊式G ----- 管吊式B――壁装式R ------ 嵌入式BR ---- 墙壁内安装(4 设备标注方法'⑦配电线路的标注方法a ------ b(c x d ------ f其中：a-- 回路编号b-- 导线型号c-- 导线根数d-- 导线截面e-- 敷设方式及穿管管径f-- 敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-- 灯数b-- 型号或编号c-- 每盏照明灯具的灯泡个数d-- 灯泡容量，We-- 灯泡安装高度，mf-- 安装方式L-- 光源种类，白炽灯或荧光灯。
