灯具常见标识

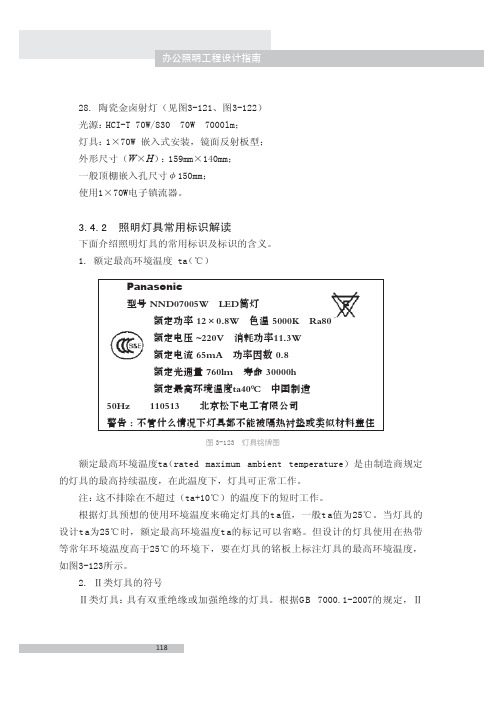

11828. 陶瓷金卤射灯（见图3-121、图3-122）光源：HCI-T 70W/830 70W 7000lm；灯具：1×70W 嵌入式安装，镜面反射板型；外形尺寸（W ×H ）：159mm×140mm；一般顶棚嵌入孔尺寸φ150mm；使用1×70W电子镇流器。

3.4.2 照明灯具常用标识解读下面介绍照明灯具的常用标识及标识的含义。

1. 额定最高环境温度 ta （℃）图3-123灯具铭牌图Panasonic型号 NND07005W LED筒灯额定功率 12×0.8W 色温 5000K Ra80额定电压 ~220V 消耗功率11.3W额定电流 65mA 功率因数 0.8额定光通量 760lm 寿命 30000h额定最高环境温度ta40℃ 中国制造50Hz 110513 北京松下电工有限公司警告：不管什么情况下灯具都不能被隔热衬垫或类似材料盖住额定最高环境温度ta （rated maximum ambient temperature）是由制造商规定的灯具的最高持续温度，在此温度下，灯具可正常工作。

注：这不排除在不超过（ta+10℃）的温度下的短时工作。

根据灯具预想的使用环境温度来确定灯具的t a值，一般t a值为25℃。

当灯具的设计t a为25℃时，额定最高环境温度t a的标记可以省略。

但设计的灯具使用在热带等常年环境温度高于25℃的环境下，要在灯具的铭板上标注灯具的最高环境温度，如图3-123所示。

2. Ⅱ类灯具的符号Ⅱ类灯具：具有双重绝缘或加强绝缘的灯具。

根据G B 7000.1-2007的规定，Ⅱ。

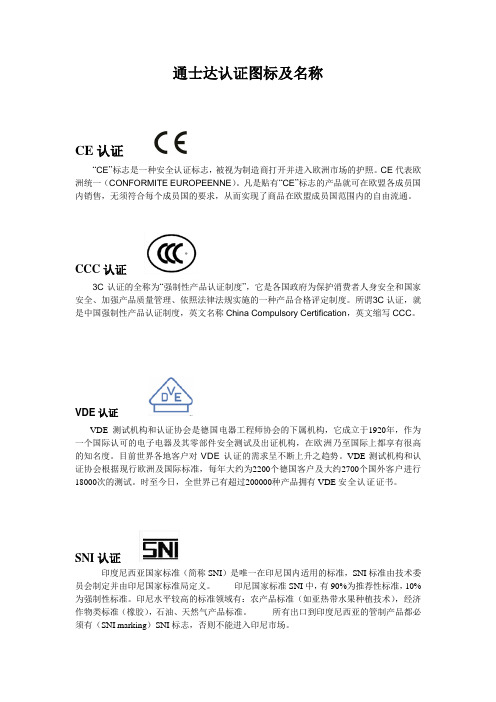

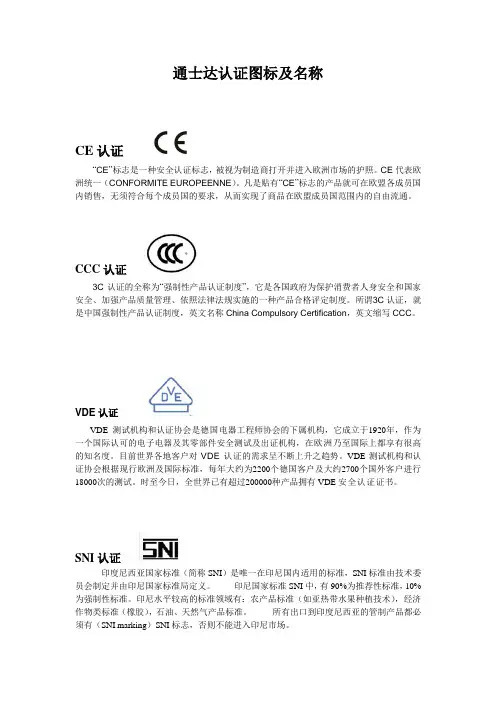

通士达认证图标及名称CE认证“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。

CE代表欧洲统一（CONFORMITE EUROPEENNE）。

凡是贴有“CE”标志的产品就可在欧盟各成员国内销售，无须符合每个成员国的要求，从而实现了商品在欧盟成员国范围内的自由流通。

CCC认证3C认证的全称为“强制性产品认证制度”，它是各国政府为保护消费者人身安全和国家安全、加强产品质量管理、依照法律法规实施的一种产品合格评定制度。

所谓3C认证，就是中国强制性产品认证制度，英文名称China Compulsory Certification，英文缩写CCC。

VDE认证VDE测试机构和认证协会是德国电器工程师协会的下属机构，它成立于1920年，作为一个国际认可的电子电器及其零部件安全测试及出证机构，在欧洲乃至国际上都享有很高的知名度。

目前世界各地客户对VDE认证的需求呈不断上升之趋势。

VDE测试机构和认证协会根据现行欧洲及国际标准，每年大约为2200个德国客户及大约2700个国外客户进行18000次的测试。

时至今日，全世界已有超过200000种产品拥有VDE安全认证证书。

SNI认证印度尼西亚国家标准（简称SNI）是唯一在印尼国内适用的标准，SNI标准由技术委员会制定并由印尼国家标准局定义。

印尼国家标准SNI中，有90%为推荐性标准，10%为强制性标准。

印尼水平较高的标准领域有：农产品标准（如亚热带水果种植技术），经济作物类标准（橡胶），石油、天然气产品标准。

所有出口到印度尼西亚的管制产品都必须有（SNI marking）SNI标志，否则不能进入印尼市场。

PSE认证PSE 认证是日本强制性安全认证，用以证明电机电子产品已通过日本电气和原料安全法(DENAN Law) 或国际IEC标准的安全标准测试。

498种产品进入日本市场.必须通过安全认证。

其中，165种A类产品应取得菱形的PSE标志，333种B类产品应取得圆形PSE标志。

世界各国安规认证标志一览表及简介序号国家及地区安规标志安规简介产品验証适用范围备注1 全球60多个国家及地区IEC国际电工委员会范围：组织起草、制定，电子电气器材等国际化标准及法规。

评估和协调各国标准可行性。

是由各国电工委员会组成的世界性标准化组织，其目的是为了促进世界电工电子领域的标准化。

2 全球54个国家及地区全球性相互认証标志（CB体系的正式名称是“Scheme of the IECEE for MutualRecognition of Test Certificates forElectrical Equipment”–“IECEE电工产品测试证书互认体系”。

CB体系的缩写名称意思是“Certification Bodies’Scheme”–“认证机构体系”。

）CB体系覆盖的产品是IECEE系统所承认的IEC标准范围内的产品。

IECEE是国际电工委员会电工产品合格测试与认证组织3 欧盟CE系欧洲通用安规认証标志认証范围针对：工业设备、机械设备、通讯设备、电气产品、个人防护用品、玩具等产品。

4欧洲ENEC (European Norms Electrical Certification，欧洲标准电器认证)。

ENEC标志是欧洲安全认证通用标志，该标志是欧洲厂商基于调和欧洲安全标准进行测试的基础之上所采用的。

认証范围针对IT（信息）、设备（EN60950、变压器（EN60742，EN61558）、照明灯饰（EN60598）和相关档（EN60920，EN60440）、电器开关01 西班牙02 比利时03 意大利04 葡萄牙05荷兰06 爱尔兰07 卢森堡08法国09 希腊10 德国11 奥地利12 英国13 瑞士14 瑞5 欧盟RoHS是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》主要用于规范电子电气产品的材料及工艺标准，使之更加有利于人体健康及环境保护。

一二类灯具的标识
一类灯具和二类灯具是电气设备的分类，其标识通常是根据国际电工委员会（IEC）的规定进行的。

以下是一类和二类灯具的标识和简要解释：
1. 一类灯具（Class I）：
标识符号：一类灯具的标识通常是一个带有大写字母I的圆圈，类似于"I"。

特点：一类灯具是最基本的电气设备，其特点是具有接地电源。

这意味着它们的插头中有三个插脚，包括一个接地插脚，以提供安全的接地连接。

安全性：一类灯具的设计和制造需要特别注意安全性，以确保用户的安全，因为它们直接连接到电源，存在电击和火灾风险。

2. 二类灯具（Class II）：
标识符号：二类灯具的标识通常是一个带有大写字母II的圆圈，类似于"II"。

特点：二类灯具是双绝缘灯具，不需要接地电源。

它们通常使用双层绝缘材料，以提供额外的安全性，减少电击风险。

安全性：尽管没有接地插脚，二类灯具仍然要求具有高度的安全性，以保护用户免受电击和其他潜在危险。

在购买或使用灯具时，您可以查看其标识，以确定是一类还是二类灯具。

这有助于确保您根据需要选择适当的设备，并确保其安全使用。

此外，一类和二类灯具通常会在其产品说明书中提供有关安全使用和维护的详细信息。

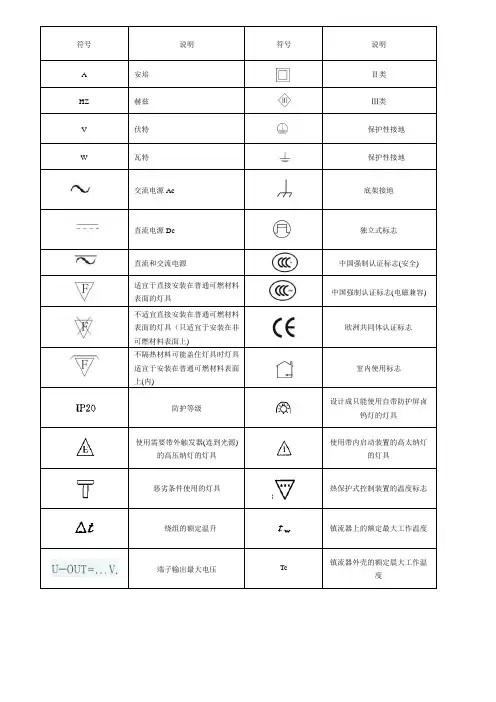

符号说明符号说明A 安培Ⅱ类HZ 赫兹Ⅲ类V 伏特保护性接地W 瓦特保护性接地交流电源Ac 底架接地直流电源Dc 独立式标志直流和交流电源中国强制认证标志(安全)适宜于直接安装在普通可燃材料表面的灯具中国强制认证标志(电磁兼容) 不适宜直接安装在普通可燃材料表面的灯具（只适宜于安装在非可燃材料表面上)欧洲共同体认证标志不隔热材料可能盖住灯具时灯具适宜于安装在普通可燃材料表面上(内)窒内使用标志防护等级设计成只能使用自带防护屏卤钨灯的灯具使用需要带外触发器(连到光源)的高压纳灯的灯具使用带内启动装置的高太纳灯的灯具恶劣条件使用的灯具热保护式控制装置的温度标志绕组的额定温升镇流器上的额定最大工作温度端子输出最大电压Tc 镇流器外壳的额定晨大工作温度恶劣条件下使用的灯具高压钠灯（内部有启动器）用的灯具高压钠灯（需外部启动）用的灯具反射泡用的灯具电器控制阀线圈变压器/镇流器III类手提灯（含白炽灯）用变压器。

内装白炽灯的III类照明设备用的安全隔离变压器2M标志欧准，通常条件下可以直接安装在家具或壁橱上或内的变压器。

温度保护变压器/镇流器在过载或短路的异常状态下，其表面温度<100℃，可用具体的温度代替·。

IP5X防尘不能完全防止尘埃进入，但进入量不能达到妨碍设备正常运转的程度。

IP6X尘密无尘埃进入European Communities 对21个欧共体国家实行的强制性标识（针对电器和玩具），源于对玩具产品的标识，属自我宣称，无需认证。

在产品上的高度>5mm。

Nelson 客户标识用于12V灯环保标识德国包装法规，对欧共体国家强制实行。

直接印在外箱上，表明已做好回收准备或做无害处理。

普通循环使用符号普通符号用于同一颜色的印刷材料（对标识要求容易识别），如对比色。

简化循环使用符号简化符号用于自身颜色的材料，如聚苯乙烯包装。

防雨标识勿倒置、易碎标识通常辅以Fragile handle with care。
