高性能MCU及参考设计为国网电表量身
高性能MCU及参考设计为国网电表量身定做
电表位于从发电到用电整个流程的终端，是未来更高效的智能电网建设的重要环节之一。
作为全球规模领先的电力公司，中国国家电网（State Grid）公司对智能电网进行了全新的规划。
随着2009年10月电表新标准的推出，飞思卡尔半导体（Freescale）因应市场需求推出专供国家电网应用的新一代智能微控制器MZ系列。
采用S08内核的MZ系列MCU具备低成本和价格竞争力，其中
9S08MZ60、9S08MZ96、9S08MZ128、51MZ256可实现灵活解决方案，非常适用于单项电表。
飞思卡尔半导体微控制器事业部亚太区市场部总监曾劲涛介绍道，中国国网新标准为单相电表设计提出的一系列要求使其方案具备一些独特的特点，例如：基本计量功能增加、费控功能复杂、具备多种抄表通讯模式，以及外壳模具统一、电子线路布局布线位置相对固定等。
“在充分研究新标准有关电表设计要求的基础上，飞思卡尔推出MZ系列MCU和完整的电表参考设计，为中国国网电表量身定做”，曾劲涛说，该系列8位处理器芯片集成60KB、96KB或128KB闪存，提供64引脚LQFP 封装。
MZ系列微控制器还提供32位处理器芯片，集成256KB闪存。
MZ系列中的所有芯片都可以实现64引脚芯片完全兼容，用户无需修改PCB布线。
飞思卡尔16位单片机MC9S12XS128加密（程序下载不进去，正负极未短路，通电芯片不发烫）后解锁的方法及步骤/*****************************************************************************/ *本人用此法成功解救了4块板子【窃喜！】，此说明是本人边操作边截图拼成的，有些是在别的说明上直接截图【有些图本人不会截取，就利用现成的了，不过那也是本人用豆和财富值换来的】，表达不清之处还望见谅，大家将就着看吧！如能有些许帮助，我心甚慰！！！————武狂狼2014.4.23 /*****************************************************************************/编译软件：CW5.1版本，下载器：飞翔BDMV4.6 【1】，连接好单片机，准备下载程序，单击下载按钮出现以下界面或（图1.1）图 1.1——4中所有弹出窗口均单击“取消”或红色“关闭”按钮依次进入下一界面（图1.2）（图1.3）（图1.4）******************************************************************************* *******************************************************************************【2】单击出现如下图所示下拉列表，然后单击（图2.1）出现下图（图2.2）对话框，按下面说明操作（图2.2）弹出图2.3，单击按钮，依次出现如图2.4--5窗口，均单击（图2.3）（图2.4）******************************************************************************* *******************************************************************************【3】单击出现下拉列表，然后单击下拉列表中单击按钮出现如下界面，单击选择相对应的单片机型号（我选的红色方框里的HCS12X….）,单击OK. PS:【此步骤是本人自己试出来的，若不进行此操作，图3.3中下拉列表中无要找选项】（图3.1）（图3.3）（图3.4）（图3.5）红色方框2中默认即为所要选的文件，此步只需单击确认按钮即可，如有不同读者酌情处置。
飞思卡尔芯片的嵌入式应用飞思卡尔（英语：Freescale Semiconductor）是美国的半导体生产厂商。
飞思卡尔于2004年由原摩托罗拉的半导体部门组建。
飞思卡尔的主要产品为面向嵌入和通讯市场的芯片。
其产品包括：微控制器（Kinetis ARM® MCU、Qorivva(5xxx)32位Power Architecture MCU、MAC57Dxxx 32位ARM® MCU、ColdFire+/ColdFire 32位MCU、8位MCU、16位MCU、数字信号控制器、MCU编程中心）、处理器（i.MX ARM®应用处理器Vybrid ARM®控制器解决方案QorIQ处理平台PowerQUICC通信处理器Power Architecture主处理器图像识别处理器加密协处理器StarCore高性能DSPDSP56K/Symphony DSP）、模拟技术与电源管理、射频、传感器嵌入式系统的定义：“用于控制、监视或者辅助操作机器和设备的装置（Devices Used to Control，Monitor or Assist the Operation of Equipment，Machinery or Plants）”。
嵌入式系统包括：1、嵌入式微控制器（16位、8位、以及8位以下的CPU，典型代表就是单片机）2、嵌入式微处理器（32位，以及32位以上的称为处理器，典型为ARM核的处理器）3、DSP（Digital Signal Processing，数字信号处理器）4、SOC（System on Chip，片上系统，就是把所有的模块都做到一块芯片上）飞思卡尔芯片的嵌入式应用实例：一、飞思卡尔为未来智能电网开发解决方案：飞思卡尔不仅提供智能仪表设计所需要的芯片产品，而且提供完美解决方案。
对于公共事业单位如供电厂来说，如何优化配电基础设施，防止可能出现的大面积停电，以及如何有效的为最终用户提供能源服务，都需要智能仪表。

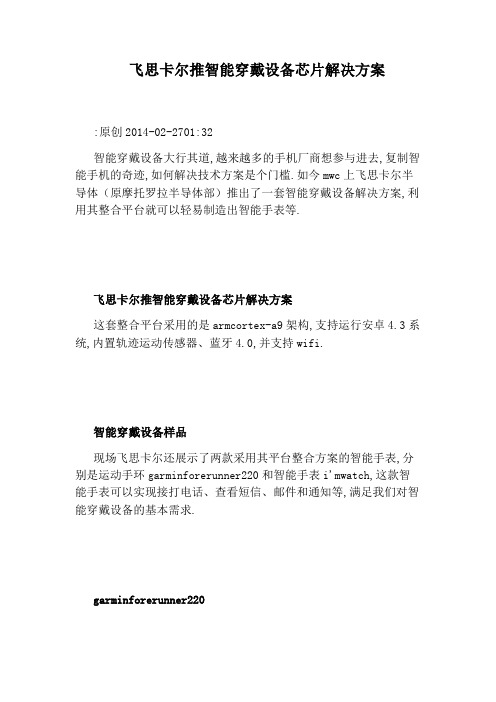

飞思卡尔推智能穿戴设备芯片解决方案
:原创2014-02-2701:32
智能穿戴设备大行其道,越来越多的手机厂商想参与进去,复制智能手机的奇迹,如何解决技术方案是个门槛.如今mwc上飞思卡尔半导体（原摩托罗拉半导体部）推出了一套智能穿戴设备解决方案,利用其整合平台就可以轻易制造出智能手表等.
飞思卡尔推智能穿戴设备芯片解决方案
这套整合平台采用的是armcortex-a9架构,支持运行安卓4.3系统,内置轨迹运动传感器、蓝牙4.0,并支持wifi.
智能穿戴设备样品
现场飞思卡尔还展示了两款采用其平台整合方案的智能手表,分别是运动手环garminforerunner220和智能手表i'mwatch,这款智能手表可以实现接打电话、查看短信、邮件和通知等,满足我们对智能穿戴设备的基本需求.
garminforerunner220
i'mwatch
另外现场也展示了一款整合其芯片的无线充电设备,这款无线充电装置采用了qi1.1.2标准,在低电压下表现优异.
无线充电装置
随着这套整合方案的推出,相信不久将会有越来越多的厂商推出自己的智能穿戴设备,低廉的价格应该是吸引广大用户前去购买的主要动力.
4364216.htmltrue中关村在线4364216.htmlreport875智能穿戴设备大行其道,越来越多的手机厂商想参与进去,复制智能手机的奇迹,如何解决技术方案是个门槛.如今mwc上飞思卡尔半导体（原摩托罗拉半导体部）推出了一套智能穿戴设备解决方案,利用其整合平台就可以轻易制造出智能手表等.飞思卡尔推智能穿戴设备芯片解决方案...。
基于飞思卡尔9S08MZ60单片机的国网单相表设计实现张明峰飞思卡尔半导体（中国）有限公司技术销售经理随着中国国家电网公司于2009年年底正式推出了酝酿已久的电表设计统一招标方案之后，整个中国电表行业掀起了一轮全新的设计热潮，以求在最短的时间内设计出完全符合国网新规约的各种电表。
由于此新规约较以往的设计相比增加了很多全新的技术要求，由此给不少厂家带来了设计方面的诸多挑战。
面对这样的一个市场需求，飞思卡尔公司结合自己单片机产品的特点和电表设计的具体要求，及时推出了一款完全按国网单相多功能表要求设计的完整解决方案，以方便用户进行整体性能的综合评估，并以此为参考来加快自有产品的设计和开发。
我们在这里就该方案做一些简要介绍。
系统实现基础该方案的核心是飞思卡尔专门针对中国电表市场而推出的系列芯片中最主要的一款8位单片机9S08MZ60，它基于飞思卡尔目前主打的S08内核，片内有60K的程序空间和2K的RAM空间，外加功能完善的内部时钟模块；主要的片上外设包括：64引脚封装所提供的55个IO端口；2路硬件异步串口；三个16位定时计数器，总计支持多达10路引脚通道时间控制，其中任意一路均可以通过软件配置成输入脉冲沿捕捉、定时比较电平输出或PWM脉宽调制；带总共16路输入的8位ADC；另外硬件SPI和I2C模块各一个；还有一个8位的实时计数器可以在芯片休眠时维持定时计数并唤醒MCU；内部总线最高运行速度达20MHz。
片上自带在线调试模块，开发调试高效方便。
本设计方案中充分利用了几乎所有上述模块的硬件固有功能，最大限度地简化外围设计，在保证整体设计功能满足性能最优的同时，降低系统成本。
其中：MCU工作于内部时钟，摒弃了传统的片外晶体振荡，简化电路，提高可靠性。
内部时钟振荡的精度和稳定度通过运行过程中的动态标定来保证。
2路硬件串口分别用于485抄表和电力线载波通讯。
因这两路的通讯波特率最高都是9600bps，用硬件串口实现比较容易；16位定时器及其所附的引脚通道实现多种重要功能。
飞思卡尔创新技术实现低功率MCU设计MCU（Micro Control Unit）中文名称为微控制单元，又称单片微型计算机（Single Chip Microcomputer）或者单片机，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时计数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制。
MCU按其存储器类型可分为无片内ROM型和带片内ROM 型两种。
对于无片内ROM型的芯片，必须外接EPROM才能应用（典型芯片为8031）。
带片内ROM型的芯片又分为片内EPROM型（典型芯片为87C51）、MASK片内掩模ROM型（典型芯片为8051）、片内FLASH型（典型芯片为89C51）等类型，一些公司还推出带有片内性可编程ROM（One Time Programming, OTP）的芯片（典型芯片为97C51）。
MASKROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSHROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途；OTPROM的MCU价格介于前两者之间，同时又拥有性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。
嵌入式市场迫切要求以更低的功耗实现更高的性能，这一需求现已扩展到大量便携式和墙上电源供电的应用中。
为满足该需求，飞思卡尔始终致力于将低功耗设计扩展到更广的领域。
多种硬件和软件兼容的MCU产品系列将提供卓越的性能和内存容量，其扩展性强，从采用超小QFN封装的50MHz、32KB闪存器件到带1MB闪存和工业用丰富外设集的150MHz器件均包括在内。
低功耗在Kinetis MCU设计中发挥着作用。
这从采用了飞思卡尔90纳米SG-TFS（分裂栅-薄膜存储器）工艺技术，以及大量具有省电功能的通用、专用外设上都可以反映出来。
