Freescale Semiconductor, Inc.Document Number: 用户指南 Rev. 0, 09/2014Confidentiality statement, as appropriate to document/part status.___________________________________________________________________飞思卡尔单片机快速上手指南作者：飞思卡尔半导体IMM FAE 团队飞思卡尔半导体是全球领先的单片机供应商，其单片机产品包含多种内核，有数百个系列。
为支持用户使用这些产品，飞思卡尔提供了丰富的网站资源、文档及软硬件工具，另外，我们还有众多的第三方合作伙伴及公共平台的支持。
对于不熟悉飞思卡尔产品和网站的初学者来说，了解和使用这些资源这无疑是一个令人望而生畏的浩瀚工程。
本指南的目的，就是给初学者提供一个指导，让他们不被这些海量信息淹没；用户根据本指导提供的操作步骤，能迅速找到所需的资源，了解如何使用相关的工具。
在本指南中，我们以飞思卡尔的新一代Kinetis 单片机K22系列为例，介绍了如何获取与之相关的资源，如何对其进行软硬件设计和开发。
实际上，这些方法也适用于其它的单片机系列。
当然，对于其它有较多不同之处的产品，我们也会继续推出相应的文档，供广大用户参考。
目录1 如何获取技术资料与支持 ..........................................................2 2 如何选择产品、申请样片及购买少量芯片和开发工具 ........... 93 飞思卡尔单片机的开发环境、开发工具和生态系统 ............. 224 如何阅读飞思卡尔的技术文档 ................................................ 45 5 飞思卡尔单片机硬件设计指南 ................................................ 55 6飞思卡尔单片机软件开发指南 (67)飞思卡尔单片机快速上手指南, Rev. 1, 09/20142Freescale Semiconductor, Inc.1 如何获取技术资料与支持1.1 概述当用户使用飞思卡尔单片机芯片时，如何获取芯片的数据手册（Datasheet ）、参考设计（Reference Manual ）和官方例程等资源呢？另外当用户遇到了技术问题该如何获得帮助和解答呢？这里以Kinetis 的K22系列芯片为例为大家介绍如何解决这些问题。

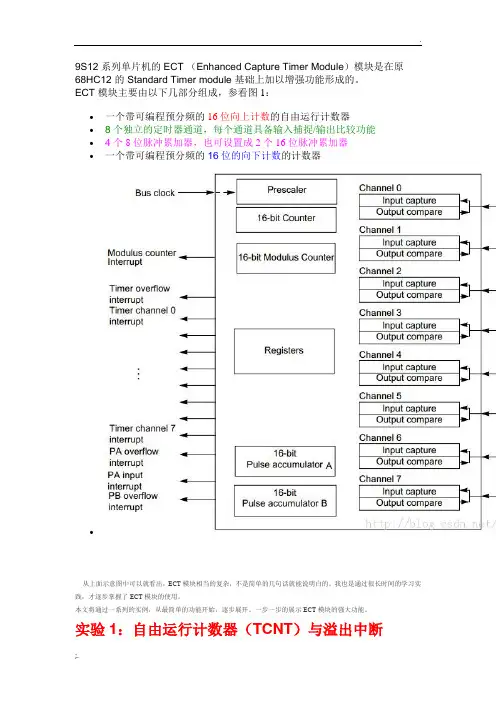

9S12 系列单片机的ECT （Enhanced Capture Timer Module）模块是在原68HC12 的 Standard Timer module 基础上加以增强功能形成的。
ECT 模块主要由以下几部分组成，参看图1：•一个带可编程预分频的16位向上计数的自由运行计数器•8个独立的定时器通道，每个通道具备输入捕捉/输出比较功能•4个8位脉冲累加器，也可设置成2个16位脉冲累加器•一个带可编程预分频的16位的向下计数的计数器•从上面示意图中可以就看出，ECT 模块相当的复杂，不是简单的几句话就能说明白的。
我也是通过很长时间的学习实践，才逐步掌握了ECT模块的使用。
本文将通过一系列的实例，从最简单的功能开始，逐步展开。
一步一步的展示ECT 模块的强大功能。
实验1：自由运行计数器（TCNT）与溢出中断自由运行计数器（TCNT）也称为自由运行主定时器，是一个16位的计数器，可以说是ECT的核心。
在系统复位时，这个自由运行计数器的初值为$0000。
当ECT 模块运行时，自由运行计数器从$0000～$FFFF 循环递增计数。
当计数器溢出复零时，会置位中断标志。
利用这个计数器，可以产生一个周期的中断信号。
TCNT 的输入时钟也是可以选择的，图2 给出了TCNT 的时钟源的示意图。
可以看出，TCNT的输入时钟可以来源于总线时钟、总线时钟经过预分频、外部引脚输入的脉冲、外部引脚输入脉冲经过脉冲累加器分频这四种选择。
当然，选择哪个时钟源其实就是在程序中设置一下相应的寄存器这么简单。
了解了上面的介绍，就可以开始本文的第一个例子了，这个例子非常简单，将BUS CLOCK 分频后作为TCNT 的输入时钟，使能TCNT 溢出中断。
在开始代码之前，还需要介绍几个程序中用到的寄存器。
TCNT寄存器（Timer Count Register）这个寄存器其实已经介绍过了，它是一个16 位的只读寄存器。
在每个时钟输入下计数值会自动加1，当计数值为0xFFFF 后下一个时钟脉冲会使计数器溢出为0x0000。
1、单片机组成：1> CPU 2> 存储器3>I/O ;
2、存储器包括2大类：ROM , RAM
3、标准ASCII码使用（1）个字节表示字符；
4、BCD码是用(）进制表示的（）的数据；
5、HCS08QG8的最小系统包括（电源电路，复位电路，下载口，（内部时钟））；
6、QG8管脚数量（16）、只能输入的是（PTA5）、只能输出的是（PTA4）、程序下载的是、接外部时钟的是；
7、QG8的管脚可以作为数字输入输出、也可以作为模拟输入，可以作为模拟输入的有（）；
8、QG8管脚复用优先级最低的功能是（I/O）；
9、QG8存储器配置中，不同资源的分界线……；
10、CPU寄存器有（A, HX, PC, CCR, SP）；
11、可以执行位操作的地址范围（0X0000~0X005F）；
12、有地址的寄存器分成了（3）块(0页，高页，非易失)；
13、如何在C语言中定义常数（数据类型变量名；），如何指定变量的地址（数据类型变量名@ 地址；）；
14、堆栈的管理者是寄存器（SP）；
15、SP的复位缺省值是（0X00FF）；
16、堆栈对数据的操作特点是（向上生长型：先压后涨、先减后弹）；
17、堆栈一般在RAM的高地址区域还是低地址区域？高地址区
18、内部时钟源包括哪4大部分？
19、外部时钟分哪2大类；振荡器，整形外部时钟
20、内部时钟中FLL固定倍频（512倍频）；
21、ICS的7种工作模式（FEI, FEE, FBI, FBILP, FBE, FBELP, stop）；
22、ICS的内部参考时钟是可以校准、微调的，调整的寄存器名（ICSTRM）；该寄存器的数值越大，输出时钟频率越（低）；
23、FLASH是按页管理的，页大小（512）字节，每页分（8）行；
24、高页寄存器位于FLASH的最后一页的（第六行/0xFFB0~0xFFBF）位置；
25、FLASH的最后一页最后一行是（中断向量）；
26、FLASH块保护寄存器（FPROT）；块加密寄存器（FOPT）；对应的非易失寄存器分别是（NVOPT, NVPROT）；
27、FLASH操作的一般过程是（）；
28、FLASH操作的有效命令有（空检查，字节编程，突发模式编程，页擦除，全部ROM 擦除）；
29、记录程序运行状态的CPU寄存器是（CCR）；
30、指令系统包括6大类指令，分别是（算术运算指令、数据传送指令、数据和位操作、逻辑运算、程序控制、堆栈处理）；
31、寻址方式是指（CPU访问操作数和数据的方法）；
32、寻址方式包括7大类16种，分别是：
INH IMM DTR EXT IX,IX1,IX2,SP1,SP2,IX+,IX1+ REL IMD, DD,IX+D,DIX+
33、8指令模板和6指令模板分别是（）；
34、QG8是高电平复位还是低电平复位？低电平
35、QG8数据存储器RAM的大小为（512）字节；
36、上电复位期间将管脚（A4）设置为（低）电平可以进入调试模式
37、QG8的存储器结构为冯·诺伊曼还是哈佛结构？冯诺依曼
38、中断过程中自动入栈的字节有（PCL,PCH,A,CCR,X）；
39、在C语言中如何定义变量为“易变型”；
40、使用外部整形后的时钟从管脚（P7）输入；
41、cpu时钟是总线时钟的（2）倍；
42、如何调整内部时钟到想要的频率？
43、最高优先级中断是（复位中断）；
44、想要保护最后的4页FLASH,则寄存器FPROT应赋值（11110110）；
45、ADC转换器设置成硬件触发时，是采用实时中断RTI计数器的溢出信号（ADHWT）进行启动转换的。
46、QG8单片机在中断处理过程中不会自动入堆栈的CPU寄存器是H 。
47、除法指令是将H：A除以X，商放在A ，余数放在H 。
48、异步串行数据通信的帧格式设置为1个起始位、8个数据位、1个停止位组成。
如一分钟传送了28800个ASCII字符，则SCI的波特率应设置为4800 bps 。
49、SCI通信过程中，发送完成的标志位是_TDRE_，表征接收数据完成的标志位是__RDRF__。
50、TPM除了普通定时器的功能外，两个独立通道还可以配置为输入捕捉、输出比较、以及PWM功能。
51、通过设置MODFEN 和SSOE 来选择SPI的四种工作模式。
52、QG8的管脚复用严重，其中PTA0管脚最高优先级功能是（ACMP+ ）。
53、下面可作为RTI时钟源的是（C ）。
A、总线时钟
B、内部参考时钟(RTI必须用1kHz的内部时钟)
C、外部时钟
D、CPU时钟
54、下列汇编指令中，错误的是（D）
A、MOV $00,$70
B、LDA ,X
C、CBEQ $0B,X+,LOOP
D、STHX ,X
55、不能导致SPI模块产生中断事件的有（B ）。
A、发送缓冲区空
B、发送完成
C、接收缓冲区满
D、总线冲突
56、QG8单片机的最高级中断入口地址是0xFFFE，Flash的起始地址是0xE000 。
57、定时器TPM通道0工作于计数方式时，计数脉冲从TPMCH0 引脚输入
58、当SCI发送完成、RTI、ADC和KBI四个中断同时申请时，CPU最先响应的是（A）
A、SCI发送完成
B、KBI
C、RTI
D、ADC
59、系统内部时钟的主输出是ICSOUT ，缺省的总线时钟是4M Hz。
60、可以采用X+寻址的指令有（B ）。
（CBEQ和MOV）
A、LDA
B、CBEQ
C、ADD
D、CPHX
61、内部寄存器（AB ）可作为间接寻址寄存器。
(七种间接寻址方式)
A、X
B、PC
C、SP
D、A
62、汇编语法格式是标号、操作码、操作数以及注释。
63、汇编程序设计中，标号本质是程序地址。
64、分别说明伪指令ORG、EQU、DS、DC的意义。
65、汇编程序程序设计的一般结构包括：顺序结构、子程结构、分支结构、循环结构。
66、简述中断处理过程。
67、中断过程中自动入栈的寄存器顺序是：PCL, PCH, X, A, CCR
68、子程序返回指令与中断返回指令分别是RTS(子),RTI（中），返回处理的不同？P220
主要是返回处理不同，子程返回不保存x、CCR等，仅返回PCH
69、MTIM启动控制位是（TSTP）（设为1则停止计数，保留当前数值；清除该位时从当前值开始计数）；
70、MTIM的时钟分频因子最大为（256），而TPM的最大分频为（128）；
71、为了能产生任意占空比的波形，要求模寄存器数值实际为0x0001到0x7FFE
72、SPI缺省模式下，发送字节时是高位在前还是低位高位。
74、IIC通讯中，有效应答信号为高电平还是低电平低电平。
75、在IIC通讯中，在时钟（低）电平是允许数据变动。
76、简述IIC中S信号与P信号的产生方法。
77、ADC中，信号输入范围从0到3300毫伏，则10位ad对应的电压分辨率为（3.23）毫伏。
3300 / 1023
78、简述实现50Hz采样的方法。
(每1/50 s取一次值)。
