飞思卡尔HC12系列单片机USBDM烧录操作指导

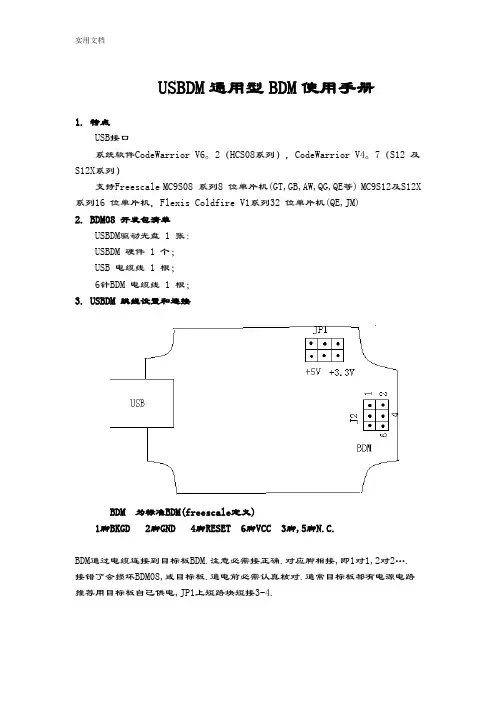

USBDM通用型BDM使用手册1. 特点USB接口系统软件CodeWarrior V6。

2（HCS08系列），CodeWarrior V4。

7（S12 及S12X系列）支持Freescale MC9S08 系列8 位单片机(GT,GB,AW,QG,QE等) MC9S12及S12X 系列16 位单片机，Flexis Coldfire V1系列32 位单片机(QE,JM)2. BDM08 开发包清单USBDM驱动光盘 1 张：USBDM 硬件 1 个；USB 电缆线 1 根；6针BDM 电缆线 1 根；3. USBDM 跳线设置和连接BDM 为标准BDM(freescale定义)1脚BKGD 2脚GND 4脚RESET 6脚VCC 3脚,5脚N.C.BDM通过电缆连接到目标板BDM.注意必需接正确.对应脚相接,即1对1,2对2…. 接错了会损坏BDM08,或目标板.通电前必需认真核对.通常目标板都有电源电路推荐用目标板自已供电,JP1上短路块短接3-4.如有的目标板,MCU是+3.3V,板上还有需+5V供电的外设(芯片).就可把3-5短接,给MCU供+3.3V,另加一根线从JP1的2脚(或1脚)接到目标板的+5V端.如目标板自带+5V到+3.3V稳压块,也可3-4短接, 另加一根线从JP1的2脚(或1脚)接到目标板的+5V端, MCU由目标板的+3.3V稳压块供电.JP1的5,6脚是+3.3V,也可以引出供目标板用.4．安装CodeWarrior6.25. 安装USBDM 驱动程序将USB电缆连接好USBDM与PC(注意：不要和TBDML使用同一USB口。

最好单独用一个USB口。

注：每次都要使用同一个USB接口，否则容易出现识别错误。

) 电脑上出现发现新硬件提示通过硬件安装向导安装驱动，驱动程序放在光盘USBDM_Driver目录中。

(Open Source BDM (LibUSB-win32))注意：虽然驱动程序名和BDM08驱动程序名相同，但程序不同，不要搞错。

单片机烧录软件使用说明一、简介单片机烧录软件是一种用于将程序固化到单片机芯片中的工具软件。

它通过将程序代码转换为机器码，并将其加载到单片机中，从而实现单片机的功能。

本文将介绍单片机烧录软件的使用方法和注意事项，帮助用户顺利完成烧录工作。

二、软件安装在使用单片机烧录软件前，首先需要将其安装到计算机上。

一般来说，烧录软件都有一个安装向导，用户只需按照向导的提示一步步完成安装即可。

安装完成后，用户可以在计算机的“开始”菜单或桌面上找到烧录软件的快捷方式，双击打开软件。

三、连接硬件在进行单片机烧录之前，需要将计算机与单片机进行连接。

一般来说，需要将单片机芯片插入一个烧录器，然后将烧录器连接到计算机上。

连接时需要注意以下几点：1.确保单片机与烧录器的插座对应正确，避免插倒。

2.注意连接方式，有些烧录器需要通过USB线连接到计算机上，而有些烧录器则需要通过串口线连接。

3.如果使用的是USB连接方式，需要安装对应的USB驱动程序。

四、选择目标单片机型号五、导入程序代码在选择目标单片机型号后，用户可以导入需要烧录的程序代码。

一般来说，程序代码的格式可以是汇编语言格式、C语言格式或其他支持的格式。

用户只需将代码文件或工程文件导入到烧录软件中即可。

导入程序代码后，用户可以查看代码文件的内容，确认是否正确无误。

六、配置烧录参数在进行单片机烧录前，用户需要对烧录参数进行配置。

烧录参数主要包括烧录速度、芯片供电方式、编程模式等。

不同的单片机烧录软件可能会有不同的参数配置方式，用户需要根据烧录软件的操作界面进行设置。

在配置烧录参数时，用户需要根据单片机型号和所需功能进行选择。

有些参数具有默认值，用户可以根据需要进行修改。

七、开始烧录在确认烧录参数正确无误后，用户可以点击“开始烧录”按钮，启动烧录过程。

在烧录过程中，用户需要保持单片机与烧录器的连接稳定，避免拔插或移动。

如果中途发生了意外断开连接的情况，用户需要重新连接并重新开始烧录。

单片机烧录方法范文一、ISP烧录方法ISP（In System Programming）是一种在电路板上通过外部接口对单片机进行编程的方法。

这种方法使用的烧录器通常包括一个编程器和一个目标板接口。

具体的烧录步骤如下：1.连接编程器和目标板接口。

将编程器通过USB或串口等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开编程软件。

根据编程器的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

5.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

6.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

7.完成。

如果验证成功，则表示烧录操作已完成。

如果验证失败，则需要检查连接是否正确，重新进行烧录操作。

二、JTAG烧录方法JTAG（Joint Test Action Group）是一种用于测试和调试电子设备的标准接口。

除了测试和调试，JTAG接口也可以用于单片机的烧录。

具体的烧录步骤如下：1. 连接JTAG模块和目标板接口。

将JTAG模块通过USB或Ethernet等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开JTAG编程软件。

根据JTAG模块的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.连接调试接口。

在编程软件中选择连接调试接口的操作。

这个操作会与目标单片机建立通信连接。

5.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

6.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

7.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

烧录方法及问题解决：
1.确认烧录步骤：插上usb后，没有灯亮的，然后点击电脑的download，L1亮了，这时
立刻按下板子的电源开关，然后L2亮了，这样就开始烧录了。

PS：每一步都必须按照上面的操作，如果灯的指示有误表明有硬件问题

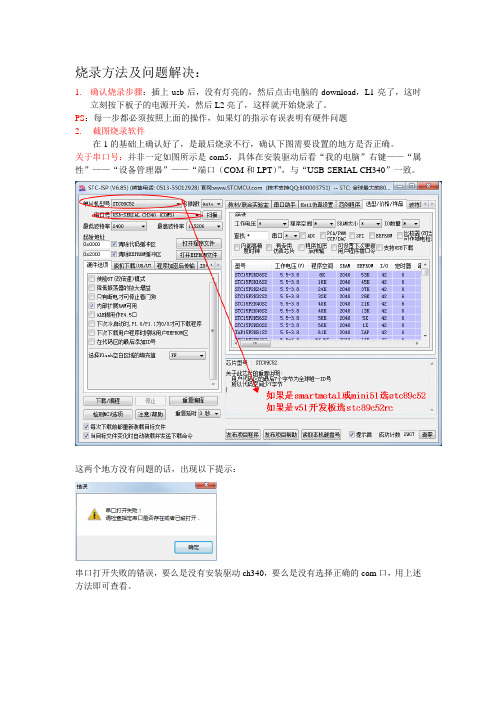

2. 截图烧录软件
在1的基础上确认好了，是最后烧录不行，确认下图需要设置的地方是否正确。

关于串口号：并非一定如图所示是com5，具体在安装驱动后看“我的电脑”右键——“属性”——“设备管理器”——“端口（COM和LPT）”，与“USB-SERIAL CH340”一致。

这两个地方没有问题的话，出现以下提示：
串口打开失败的错误，要么是没有安装驱动ch340，要么是没有选择正确的com口，用上述方法即可查看。

3.若出现以下两个情况的话
一、确认板子是平放在桌面上的，底部是不接触任何东西影响电路的
二、试试把芯片取下来，再放会去，注意芯片缺口是朝向数码管的，另外压芯片
的那把手，压到水平位置，不能压得过低
三、用杜邦线把P1.0和P1.1接到地GND上，然后按流程正常烧录
PS：到了第三还是不行的话，返回第二再做一次，如果还是不行就请联系客服。

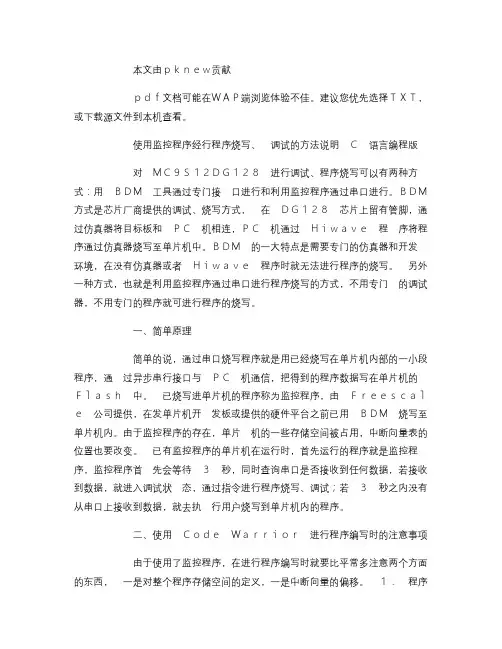

本文由ｐｋｎｅｗ贡献ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

使用监控程序经行程序烧写、调试的方法说明Ｃ语言编程版对ＭＣ９Ｓ１２ＤＧ１２８进行调试、程序烧写可以有两种方式：用ＢＤＭ工具通过专门接口进行和利用监控程序通过串口进行。

ＢＤＭ方式是芯片厂商提供的调试、烧写方式，在ＤＧ１２８芯片上留有管脚，通过仿真器将目标板和ＰＣ机相连，ＰＣ机通过Ｈｉｗａｖｅ程序将程序通过仿真器烧写至单片机中。

ＢＤＭ的一大特点是需要专门的仿真器和开发环境，在没有仿真器或者Ｈｉｗａｖｅ程序时就无法进行程序的烧写。

另外一种方式，也就是利用监控程序通过串口进行程序烧写的方式，不用专门的调试器，不用专门的程序就可进行程序的烧写。

一、简单原理简单的说，通过串口烧写程序就是用已经烧写在单片机内部的一小段程序，通过异步串行接口与ＰＣ机通信，把得到的程序数据写在单片机的Ｆｌａｓｈ中。

已烧写进单片机的程序称为监控程序，由Ｆｒｅｅｓｃａｌｅ公司提供，在发单片机开发板或提供的硬件平台之前已用ＢＤＭ烧写至单片机内。

由于监控程序的存在，单片机的一些存储空间被占用，中断向量表的位置也要改变。

已有监控程序的单片机在运行时，首先运行的程序就是监控程序，监控程序首先会等待３秒，同时查询串口是否接收到任何数据，若接收到数据，就进入调试状态，通过指令进行程序烧写、调试；若３秒之内没有从串口上接收到数据，就去执行用户烧写到单片机内的程序。

二、使用ＣｏｄｅＷａｒｒｉｏｒ进行程序编写时的注意事项由于使用了监控程序，在进行程序编写时就要比平常多注意两个方面的东西，一是对整个程序存储空间的定义，一是中断向量的偏移。

１．程序存储空间的定义监控程序占用了￥Ｆ０００－￥ＦＥＦＦ的存储空间，并且通过串口烧写程序时对此存储空间进行了写保护，故用户在写程序时要注意必要将程序编译连接至此存储空间中，为了解决此问题，要在Ｆｕｌｌ＿Ｃｈｉｐ＿Ｓｉｍｕｌａｔｉｏｎ＿ｌｉｎｋｅｒ．ｐｒｍ进行改动，如下：将改为２．中断向量表偏移的处理监控程序将中断向量表从￥ＦＦ００－￥ＦＦＦＦ偏移至￥ＥＦ００－￥ＥＦＦＦ，即用户的程序入口和中断程序的向量号需要改变。

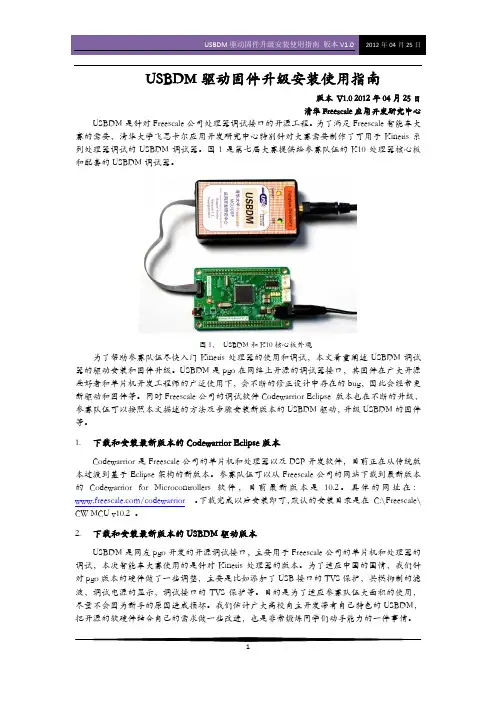

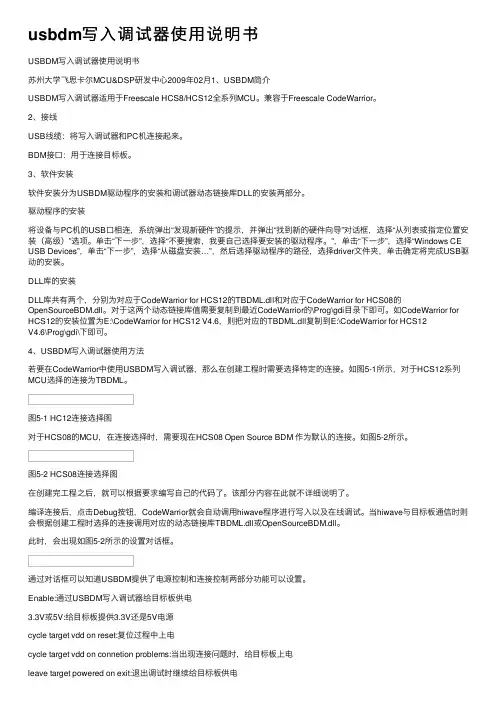

usbdm写⼊调试器使⽤说明书USBDM写⼊调试器使⽤说明书苏州⼤学飞思卡尔MCU&DSP研发中⼼2009年02⽉1、USBDM简介USBDM写⼊调试器适⽤于Freescale HCS8/HCS12全系列MCU。

兼容于Freescale CodeWarrior。

2、接线USB线缆：将写⼊调试器和PC机连接起来。

BDM接⼝：⽤于连接⽬标板。

3、软件安装软件安装分为USBDM驱动程序的安装和调试器动态链接库DLL的安装两部分。

驱动程序的安装将设备与PC机的USB⼝相连，系统弹出“发现新硬件”的提⽰，并弹出“找到新的硬件向导”对话框，选择“从列表或指定位置安装（⾼级）”选项。

单击“下⼀步”，选择“不要搜索，我要⾃⼰选择要安装的驱动程序。

”，单击“下⼀步”，选择“Windows CE USB Devices”，单击“下⼀步”，选择“从磁盘安装…”，然后选择驱动程序的路径，选择driver⽂件夹，单击确定将完成USB驱动的安装。

DLL库的安装DLL库共有两个，分别为对应于CodeWarrior for HCS12的TBDML.dll和对应于CodeWarrior for HCS08的OpenSourceBDM.dll。

对于这两个动态链接库值需要复制到最近CodeWarrior的\Prog\gdi⽬录下即可。

如CodeWarrior for HCS12的安装位置为E:\CodeWarrior for HCS12 V4.6，则把对应的TBDML.dll复制到E:\CodeWarrior for HCS12V4.6\Prog\gdi\下即可。

4、USBDM写⼊调试器使⽤⽅法若要在CodeWarrior中使⽤USBDM写⼊调试器，那么在创建⼯程时需要选择特定的连接。

如图5-1所⽰，对于HCS12系列MCU选择的连接为TBDML。

图5-1 HC12连接选择图对于HCS08的MCU，在连接选择时，需要现在HCS08 Open Source BDM 作为默认的连接。

单片机程序烧录步骤单片机（Microcontroller）是一种集成电路，内部包含了中央处理器（CPU）、内存、输入输出端口以及各种外围设备。

在使用单片机之前，我们首先需要将程序烧录到单片机的非易失性存储器中，以使其能够执行我们所编写的程序。

以下是单片机程序烧录的一般步骤：1.硬件准备：为了烧录单片机程序，我们需要准备好以下硬件设备：- 单片机开发板：选择适当的单片机开发板，比如常用的Arduino开发板或者STMicroelectronics的STM32开发板。

-烧录器：烧录器是将程序写入单片机存储器的设备。

根据单片机的类型和指令集，选择合适的烧录器。

-连接线：根据单片机开发板和烧录器之间的接口类型（比如USB、JTAG、SWD等），准备好对应的连接线。

3.编写程序：使用所选开发环境或IDE，编写需要烧录到单片机的程序。

根据单片机的型号和指令集，采用合适的编程语言，如C语言或汇编语言。

4.配置烧录工具：将烧录器连接到计算机，并确保其与开发环境的连接正常。

根据烧录工具的说明书，配置烧录工具的参数。

这些参数包括烧录芯片的型号、接口类型、烧录速度、电压等。

5.连接单片机：需要将烧录器与单片机开发板连接起来。

根据单片机开发板和烧录器的接口类型，插入合适的连接线。

确保连接的牢固可靠，避免松动。

6.烧录程序：使用开发环境提供的烧录工具，执行烧录操作。

这些工具可能提供命令行接口或图形化界面。

根据工具的提示，选择要烧录的程序文件和配置文件。

然后，点击“烧录”按钮，开始烧录程序。

7.程序验证：烧录完成后，进行程序验证以确保程序正确烧录到了单片机的存储器中。

此时可以关闭烧录工具，断开连接线，再次连接单片机到电源。

根据程序的逻辑和预期结果，验证程序是否按预期工作。

需要注意的是，每种单片机的烧录步骤可能会有所不同。

因此，在进行实际烧录之前，应仔细阅读所使用单片机和烧录器的说明书，并参考所选开发环境的文档。

总结起来，单片机程序烧录的步骤包括硬件准备、安装开发环境、编写程序、配置烧录工具、连接单片机、烧录程序以及程序验证。

单片机片内存储器如何烧写几种烧写方式介绍单片机应用系统由硬件和软件组成，软件的载体是硬件的程序存储器，程序存储器采用只读存储器，这种存储器在电源关闭后，仍能保存程序，在系统上电后，CPU 可取出这些指令重新执行。

只读存储器(Read Only Memory,ROM)中的信息一旦写入，就不能随意更改，特别是不能在程序运行过程中写入新的内容，故称只读存储器。

向ROM中写入信息称为ROM编程。

根据编程方式不同，掩模ROM.在制造过程中编程，是以掩模工艺实现的，因此称为掩模ROM。

这种芯片存储结构简单，集成度高，但是由于掩模工艺成本较高，只适合于大批量生产。

可编程ROM(PROM).芯片出厂时没有任何程序信息，用独立的编程器写入。

但是PROM 只能写一次，写入内容后，就不能再修改。

EPROM.用紫外线擦除，用电信号编程。

在芯片外壳的中间位置有一个圆形窗口，对该窗口照射紫外线就可擦除原有的信息，使用编程器可将调试完毕的程序写入。

E2PROM(EEPROM).用电信号擦除，用电信号编程。

对E2PROM的读写操作与RAM存储器几乎没什么差别，只是写入速度慢一些，但断电后仍能保存信息。

Flash ROM.闪速存储器(简称闪存)，是在EPROM和E2PROM的基础上发展起来的一种电擦除型只读存储器。

特点是可快速在线修改其存储单元中的数据，改写次数达一万次(ROM 都有改写次数)，读写速度快，存取时间可达70ns，而成本比E2PROM低得多，因此正逐步取代E2PROM。

注意：更多存储器内容请参考，《电子技术基础》数字部分(第五版) 主编康华光. 第七章，或者电工学(第七版)(下册) 主编秦曾煌第22章.烧写器、烧录器、编程器、下载器、仿真器、调试器单片机编程器(烧写器、烧录器)是用来将程序代码写入存储器芯片或者单片机内部的工具。

编程器主要修改只读存储器中的程序，编程器通常与计算机连接，再配合编程软件使用。

如下图所示是一个典型的编程器外形。

HCS12微控制器系列教程---第一讲：PWM 模块介绍该教程以MC9S12DG128单片机为核心进行讲解，全面阐释该16位单片机资源。

本文为第一讲，开始介绍S12 MCU的PWM模块。

PWM 调制波有8 个输出通道，每一个输出通道都可以独立的进行输出。

每一个输出通道都有一个精确的计数器（计算脉冲的个数），一个周期控制寄存器和两个可供选择的时钟源。

每一个PWM 输出通道都能调制出占空比从0—100% 变化的波形。

PWM 的主要特点有：1、它有8 个独立的输出通道，并且通过编程可控制其输出波形的周期。

2、每一个输出通道都有一个精确的计数器。

3、每一个通道的PWM 输出使能都可以由编程来控制。

4、PWM输出波形的翻转控制可以通过编程来实现。

5、周期和脉宽可以被双缓冲。

当通道关闭或PWM计数器为0时，改变周期和脉宽才起作用。

6、8 字节或16 字节的通道协议。

7、有4 个时钟源可供选择（A、SA、B、SB），他们提供了一个宽范围的时钟频率。

8、通过编程可以实现希望的时钟周期。

9、具有遇到紧急情况关闭程序的功能。

10、每一个通道都可以通过编程实现左对齐输出还是居中对齐输出。

HCS12微控制器系列教程---第二讲：PWM 寄存器简介1、PWM启动寄存器PWMEPWME 寄存器每一位如图1所示：复位默认值：0000 0000B图1 PWME 寄存器每一个PWM 的输出通道都有一个使能位PWMEx 。

它相当于一个开关，用来启动和关闭相应通道的PWM 波形输出。

当任意的PWMEx 位置1，则相关的PWM输出通道就立刻可用。

用法：PWME7=1 --- 通道7 可对外输出波形PWME7=0 --- 通道7 不能对外输出波形注意：在通道使能后所输出的第一个波形可能是不规则的。

当输出通道工作在串联模式时（PWMCTL寄存器中的CONxx置1），那么）使能相应的16位PWM 输出通道是由PWMEx的高位控制的，例如：设置PWMCTL_CON01 = 1,通道0、1级联，形成一个16位PWM 通道，由通道 1 的使能位控制PWM 的输出。

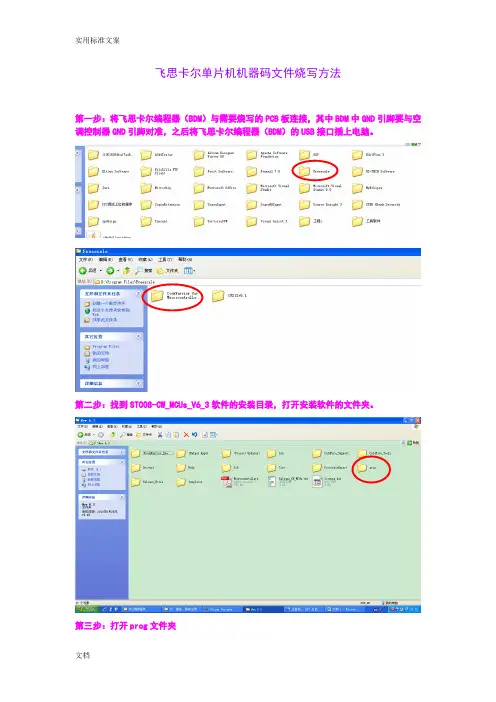

飞思卡尔单片机机器码文件烧写方法
第一步：将飞思卡尔编程器（BDM）与需要烧写的PCB板连接，其中BDM中GND引脚要与空调控制器GND引脚对准，之后将飞思卡尔编程器（BDM）的USB接口插上电脑。

第二步：找到ST008-CW_MCUs_V6_3软件的安装目录，打开安装软件的文件夹。

第三步：打开prog文件夹
第四步：在prog文件夹下打开hiwave.exe文件
第五步：打开component－set connection
第六步：打开后会看到这样一个页面，在processor中选择HCS08，在connection中选择P&E Multilink/cyclone pro，选择完后点击OK。

中点击Connect（Reset）
第八步：选择MultilinkCyclonePro－Load,要是编程器没有与电脑连接成功，会出现No communication框，若是连接成功，会显示Load executable file框。

第九步：选择文件类型为Motorolala S-Record(*.s?*)
第十步：选择机器码文件（S19文件），找到需要下载的机器码文件，之后选中文件。

项打勾，之后点击Load Code。

器码文件（S19文件）.
第十三步：机器码文件（S19文件）正在下载中……。
