附件4：开拓准备巷道地质素描卡片编制要求（试行）1、开拓巷道、准备巷道、穿层巷道，都必须及时绘制地质素描卡片。

2、地质素描卡片按1：200比例尺绘制，以剖面图为主，在测点、构造发育、巷道交岔处加画同比例尺平面图；在剖面图每隔30—50米绘制巷道顶底板小柱状，小柱状左侧写分层厚度，右侧写岩石名称及主要岩性描述；剖面图内容包括岩性分层及编号、测点、标志层、构造、陷落柱等；素描卡片清绘上墨，构造及陷落柱上红色。

3、素描卡片首页附工程平面示意图，示意图要按比例绘制，并注明工程名称、方位及与相邻工程连接关系、巷道长度、断面等主要参数。

4、素描卡片每隔20米标注里程，并和导线点的里程相符；剖面图的标高线10m 一条，左右两边相对应。

5、导线点的注记，按测点的编号、标高、碎部，标记在剖面和平面图点号位置上。

剖面上用三角形和横线表示，平面上用圆点表示，并注明与巷道左右帮间距、坐标参数，两个导线点间标注顶板坡度（标注在剖面图下方两测点中间位置），精确到分，如下图（单位：mm ）。

剖面图上导线点的表示平面图上导线点的表示两导线点间顶板坡度的表示6、断层在剖面上的表示，按断层上下盘错动方向，用箭头表示，箭头线条长10mm ，产状要素注记在断层的上盘，用横线分开，线条长15mm ，如：0.1454305=︒︒∠H 断层产状在平面图上平行走向线注记在下盘一侧，断层符号按图例要求标注。

7、岩层按《煤矿地质测量图例》规定的符号填绘，在剖面上按顺序编序号，岩层编号及岩性描述标注在卡片的合适位置，如有过渡性岩性变化，可用二种不同的岩性符号表示，加注文字说明。

8、顶底板邻近有煤层时，要将探测煤层厚度、间距标注在卡片上；上下间距小于20米巷道、采空区等工程要填绘到平、剖面图上，并标注层间距、范围等参数。

9、按图例要求标注涌水点、含水层等水文地质资料。

10、素描卡片每页编写剖面图名称、比例尺、巷道方位、页码。

11、地质素描卡片每月补充完善一次，工程完工后及时审核、整理、装订、存档。

必备的日常用图采掘地质剖面图(1:500---------1:2000)采区分煤层底板等高线图(1:1000或1:2000)采区水平地质切面图(1:1000或1:2000)(缓倾斜、单一除外) 必备的井巷地质素描图石门、斜井、上下山素描图主要煤巷素描图立井素描图岩石大巷素描图必须具备的地质图纸矿井地质地形图(基岩地质图)(1:2000----1:10000)矿井可采煤层底板等高线及储量计算图(1:2000或1:5000) 矿井地质剖面图(1:1000或1:2000)矿井煤系地层综合柱状图(1:200-----1:500)矿井煤岩层对比图(1:200---1:500)矿井地质构造纲要图和陷落柱分布图(1:5000---1:25000)矿井瓦斯地质图(1:2000----1:10000)(瓦斯矿井不要)基建矿井必须具备的地质图纸井田地质地形图，1:2000—1:5000通过首采区的勘探线剖面图，1:500---1:1000主要井巷地质素描图，1:200---1:500设计开拓煤层底板等高线及储量计算图，1:2000—1:5000矿井实际充水图，1:2000—1:5000回风及运输水平地质切面图，1:1000—1:2000建井期施工钻孔柱状图，1:200---1:500应备的测量日常用图生产施工进度图，1:500---1:2000重要巷道施工放样图(工程标定设计图)1:100—1:500 地面控制网和近井点平面图井下控制导线网图必须具备的测量基本矿图井田区域地形图1:2000—1:5000工业广场平面图1:500---1:1000采掘工程平面图1:1000—1:2000—1:5000井上下对照图1:2000—1:5000主要保安煤柱图1:1000—1：2000井筒断面图1:200—1:500井底车场平面图1:200—1:500主要巷道平面图1:1000—1:2000必备的水文地质图纸矿井充水性图1:2000—1:5000综水文地质图1:2000—1:10000水文地质剖面图1:1000—1:10000综合水文地质柱状图1:500—1:1000主要含水层等水位(压)线图1:2000—1:10000矿井涌水量与各种相关因素动态曲线图矿井排水系统图1:2000---1:10000储量计算图采区储量计算图1:1000—1:2000矿井储量计算图1:1000—1:5000工作面损失量计算图1:500—1:1000--1:2000分煤层损失量计算图1:1000—1:2000—1:5000工作面探煤厚计算图1:500—1:1000(一次全采可不做)地测防治水制度1、各级岗位责任制2、生产安全联系制度3、防治水隐患排查及预报、跟踪管理、检查等技术管理制度4、地测防治水资料、技术报告等的审批制度5、地测防治水工作质量、事故分析及考核制度6、地测防治水资料定期整理、分析、保管、提供制度7、地测防治水设备、仪器、工具的使用、管理及报废制度8、探放水管理制度(防治水安全确认移交制度、防治水日常巡查考核制度、探放水作业质量验收制度、防治水作业优先制度、探放水作业现场图，牌板管理制度)9、重大水害(暴雨洪水)井下撤人制度 10、防治水管理运行制度、11、防治水工作绩效考核制度 12、冲击地压矿井制定冲击地压分析与排查制度、冲击危险预测预报制度及定期冲击地压管理全面验收制度。

板石煤矿防治瓦斯突出管理制度第一条防突机构1、板石煤矿通风科负责防治煤与瓦斯突出及瓦斯抽放工作的管理,研究制定全局防突抽放工作计划和技术指导,检查督促各单位严格执行防突措施和瓦斯抽放管理制度,开展防突科研,搞好瓦斯抽放工作;2、板石煤矿成立通风科兼职防突科工作,并组建了防突抽放施工队伍,配备思想好,责任心强的专业人员;板石矿属于年产150万吨以上的矿井,配备7～10名管理技术干部包括1～3名地质专业人员;防突施工队按需配一定数量的参数测试工、打钻工、瓦斯抽放工、打钻验收工、抽放系统巡检工和设备抽放管路安装维修等工种;防突抽放专业施工人员数量按防突抽放量合理配置,保证防突抽放工作的正常展开;3、有突出预兆的矿井,在通风部门设专职或兼职管理人员,按集团公司有关规定展开防突工作;根据矿井需要,在抽采区设防突抽放班组;4、按照防突细则第17条规定,突出矿井的井下工作人员必接受不少于一个月的防突知识培训,并经考核合格后,方准上岗;集团公司通风部负责检查、审核培训、考核情况;第二条防突办公会议制度1、板石煤矿安全办公会议要把防突工作作为专门议题研究;检查防突计划,分析突出动态,完善落实防突措施,解决平衡防突中人、财、物等问题;2、板石煤矿由矿总工程师每季组织召开一次防突例会,平衡解决防突工作存在的问题;3、通风科每月至少召开一次防突例会,研究总结前段工作的经验教训,制定对策,及时处理存在的问题,安排下一步工作;第三条齐抓共管各级岗位责任制1、板石煤矿矿长对本单位的防突工作负全面责任;2、总工程师负责组织实施防突计划、防突技术管理和防突措施的贯彻执行,组织有关部门编制、审批防突计划、工程计划和防突措施,并组织检查落实情况;3、生产技术科在编制突出矿井开拓开采设计时,要考虑防治突出工作的需要,其巷道布置应符合防突细则第11条的规定;4、生产技术部门,在认真执行采掘工作面作业规程的同时,必须严格督促防突技术措施的贯彻执行,把防突技术措施纳入工作面正规生产作业工序管理;5、地测科必须在采掘工作面开工前,必须向生产、施工单位提交详细的地址结构资料,在采掘过程中要做好地质预报工作,并协助通风科做好瓦斯地质图等工作,防止误穿突出煤层和突出危险地带,还要认真执行细则第13、14条规定;6、通风科在总工程师领导下,负责防突的管理、技术指导及防突技术推广工作,组织编制防突设计和规划,落实“四位一体”的综合防突措施;7、安全监察部门要严格监督检查防突措施的执行情况;8、通风部门要着重做好在突出煤层中采掘工作面的通风、防尘、防火、防瓦斯工作和在突出煤层巷道中更换、维修、回收支架时,应编制防垮落引发突出的措施;9、机电科落实机电防爆检查,确保井下电气设备无失爆现象;10、各业务部门要认真执行细则第12条规定,把好防突措施的编制、审批、贯彻、执行和监督检查工作;第四条建立防突调度指挥系统1、板石煤矿在调度室配备了防突通风调度,防突通风调度必须配备素质高、责任心强、具有计算机操作能力的专职人员,配置通讯及计算机网络设备,建立调度管理制度及岗位责任制及计算机使用管理制度等,实行24小时不间断调度指挥,及时掌握井下防突动态;2、在矿井生产过程中发现突出预兆等异常情况时,要及时向防突通风调度汇报;3、矿防突通风调度工作由通风科负责,经常检查、督促防突调度工作,抓好调度员教育培训,提高其业务能力及管理水平;4、要抓好防突通风调度计算机实时监测系统的使用管理,及时处理存在问题,并每日向瓦斯所调度汇报设备运行情况,严禁随意退出监测状态进行打字和进行事物性工作;第五条防突调度日报签阅制度1、矿由通风科负责每天编报防突日报,矿长、总工程师每天签阅批示;2、防突通风调度员按领导批示意见做好上传下达工作,督促有关单位及时处理存在问题,并及时反馈处理情况;第六条防突工作计划、总结和报表上报1、通风科负责在每年12月份年编制当年防突工作总结和下一年防突工作计划安排,并于十二月中旬报送通风部;2、通风科负责按季、月编制防突工作计划、总结,填制防突季、月报表和瓦斯地质交换图,于次月五日前报送通风部;3、重点防突工程,抽放工程及抽放量等,应列入矿生产经营计划进行考核;第七条其它1、突出矿井在进行新水平、新采区设计时,必须将防突、瓦斯抽放做为一项重要内容纳入设计;巷道布置、生产布局、采掘衔接、设备选型必须满足防突细则和瓦斯抽放规范的规定;审查设计时必须有防突部门参加;组织移交验收新采区时,必须检查验收有关防突设施、防突工程、瓦斯抽放工程等是否符合细则和集团公司有关规定;是否符合设计要求,不合格或不符合要求的采区不能投产;2、突出矿井按细则第8条编制年、季、月防突计划的基础上,计划、财务、劳动工资、供应等部门要制定相应的管理制度,确保防治突出措施按计划实施;3、根据细则第19条规定,发生煤与瓦斯突出的矿井,按91吉煤瓦字第4号文件规定内容,填写突出卡片,编制突出调查分析报告,并附有突出采区采掘工程平面图,标注清楚突出点位置;上述材料、图纸在发生突出一月内报集团公司瓦斯研究所;第八条瓦斯地质工作1、矿总工程师必须把瓦斯地质工作做为防突工作的重要内容来抓;2、突出矿井煤层分类、分级管理：1突出煤层：根据细则第23、24、28、29、30条规定可划为：①突出危险区②突出威胁区③无突出危险区2非突出煤层：①经预测确认的非突出煤层中开采可不采取防突措施和预测预报工作,但随着开采深度的加深,应有计划地测试不同标高的瓦斯压力和含量,煤的瓦斯压力放散初速度ΔP和煤的坚固性系数等进一步检验煤层的突出危险性;②在高瓦斯采掘工作面,煤层瓦斯压力大于0、74MPa作业时严格按照细则26条执行,有下面三种情况必须采取防突措施和预测工作;1有明显动力现象,煤层软分层增厚,煤层层理紊乱,煤的破坏类型较高Ⅲ—Ⅳ;2工作面地质条件复杂、构造破碎带,瓦斯异常涌出和采掘应力迭加的区段;3工作面煤层瓦斯放散初速度ΔP>10,煤的坚固系数f<0、5的;3、现场管理1突出煤层遇到煤厚有变化地段,断层、褶曲等地质构造,必须执行“有疑必探,先探后掘“的原则,探清前方的构造或煤层赋存状况,采取针对性措施后方可生产;2坚持瓦斯地质预报,突出危险工作面每进尺30米预报一次,在遇有构造地段应及时发出地质预报,并汇报瓦斯所,经矿总工程师审阅后三日内报瓦斯所;3突出煤层的工作面每50—100米取一组煤样,化验突出参数ΔP,f,有构造或煤层变化地段适当增加取样密度,取样规定按93吉煤瓦字第5号文执行;4、加强瓦斯地质内业管理,通风科、防突抽采队必须具备的4种图纸及5种表格和卡片;1矿井分煤层瓦斯地质图1：2000或1：5000每半年填绘、修改一次,于每年1月、8月报瓦斯研究所;2采区瓦斯地质交换图1：2000每月填绘一次,月初5号报瓦斯研究所;3回采工作面瓦斯地质说明书1：500或1：1000回采前5—7天报瓦斯所审批;内容按92吉煤瓦字6号文编制;4突出危险工作面的重点地段防突科队要有1：200实测素描图;内容包括：煤全厚、煤结构、软分层厚度、构造、巷道标高及顶、底板岩性;5建立有关台帐和表格①矿井瓦斯压力测试卡片,台帐;②矿井瓦斯含量测试台帐;③煤的突出参数测试台帐;④分煤层煤厚度观测试台帐;⑤煤层断层与瓦斯突出情况表;⑥以上内容按94、2、19有关编绘突出矿井突出煤层瓦斯地质图的通知填绘;第九条“四位一体”综合防突技术措施的管理“四位一体”的综合防突措施包括突出危险性预测预报、防突技术措施、防突措施的效果检验和安全防护措施,当采掘工作面预测为突出危险工作面时,要认真执行;一突出危险性预测预报：1、突出采掘工作面按细则第35条和39条,由矿总工程师根据本矿和工作面具体情况,选择1—2个预测指标做为突出采掘工作面突出危险性预测指标;2、各预测指标的临界值由矿总工程师组织防突部门积累资料,摸索研究本矿某一突出煤层的临界值,在此之前,按细则相应规定执行;选用超出细则规定的预测指标或改变预测指标的临界值必须经集团公司总工程师批准;3、采掘工作面进行突出危险性预测的具体操作按细则相应规定执行,保证预测孔的数量、布孔位置、孔深等符合要求,以保证测值的准确性;4、测试仪器使用前,应认真检查各部件的完好性,保证仪器的测定精度;5、测试工必须经专业知识培训,并经考核合格后,报集团公司瓦斯研究所统一办理“上岗资格证”,做到持证上岗;同时要保证防突测试人员的稳定性,不得随意更换人员,并做到每年审查考核;6、在施工队负责预测效验或执行防突技术措施时,防突部门必须派责任心强的人员现场监督执行;7、防突采掘工作面开工前,配备“防突管理牌板”和“防突措施主要管理牌板”,并加强管理,如实认真填写各参数,发挥其应有作用;8、对不认真执行预测效验管理制度或不认真执行防突措施者,一经发现,从重追查处理,矿安监、防突部门要切实负责,做好监督工作;二防突技术措施1、防突技术措施的选择要本着既简单易于现场掌握操作、又能有效制约突出的原则,由矿总工程师结合本矿及工作面实际选定;2、当预测指标超标或工作面符合细则第31条规定时必须认真贯彻执行已批准的防突技术措施,从钻孔的布置、方位角度、孔深、孔径把好关,一达到措施均匀控制工作面前方及掘进工作面周边煤体2～4米处的要求,防止不按孔位、角度乱打等不负责任的做法,并如实认真填写“措施终孔报告单”;报矿总程师审批;3、不同的防突技术措施及在不同突出煤层采掘工作面运用时孔数的确定,要以现场实际测定的排放半径为依据,不得随意确定;矿上在没有获得新的排放半径前,超前钻孔措施的排放半径按下页表执行;三防突技术措施的效果检验1、采掘工作执行防突技术措施后,必须进行防突技术措施的效果检验,否则不准生产;2、防突技术措施的效果检验按细则第43条、第44条执行,保证留有不小于2米的超前距,严防超倔超采,并填写预测效验报告单,报矿总工程师审批;四安全防护装备的管理1、井巷揭穿突出煤层或在突出煤层中进行采掘作业时,都必须采取安全防护措施;非突出煤层工作面由矿总工程师根据工作面情况突出预兆、瓦斯等确定;2、在突出危险区中的采掘工作面必须具有独立的回风系统,其中掘进工作面要按细则第95条规定,建立坚固的防逆流反向风门和设置可靠的过风筒逆止阀;3、进入突出采面的所有工作人员必须佩带隔离式自生氧气自救器;4、防突采掘工作面设置压风自救系统的规定：1采煤工作面风巷距上出口25—40米设置1—2组压风自救袋;距上出口100—200米的范围在设一组压风自救袋;机巷放炮撒入处安设1—2组压风自救袋;机风巷安设自救袋的数量分别按工作面最多人数确定;2、掘进工作面距掌子头25—40米设置1—2组压风自救袋;距掌子头200—300米处,再设1—2组压风自救袋;每处压风自救袋的数量按工作面人数最多确定;3压风自救袋的安装位置必须是支架完好、无空帮空顶、地点宽敞的人行道侧;4必须加强压风自救管理,及时维修移动,保持清洁、完好无损;5其它要求按细则第97条及放炮管理有关规定执行5、采掘工作面远距离放炮规定执行;1采煤工作面放炮地点原则上为采面下出口机巷往外50—100米,工作人员躲炮在机巷压风自救袋处,严禁在工作面内部放炮;2掘进工作面放炮时,放炮员、瓦检员应在避难室或防突措施批准的放炮处要有压风自救系统放炮外,其它人员一律撒到反向风门以外新鲜风流中;3具体放炮撤人距离由矿总工程师组织编制工作面防突措施时拿出初步意见,报集团公司总工程师批准后,方可执行;4其它按细则第96条及放炮管理有关规定执行;第十条石门揭煤工作面的防突管理规定1、突出煤层石门揭煤工作面的突出危险性预测必须严格执行细则第32、33和34条规定,揭煤前必须布孔探明煤层赋存情况,测定煤层瓦斯压力和含量;2、石门揭穿突出煤层时,必须编制专门设计,其内容及揭煤要求按细则第56、58和60条规定执行,具体揭煤组织措施及技术措施可视本矿情况制定;3、石门揭煤工作面预测为突出危险工作面时,必须采取防治突出措施,经效果检验有效后可用远距离放炮或震动放炮揭穿煤层;具体按细则第61、62条规定执行;4、立井揭穿突出煤层按细则第63、64和65条规定执行,并参照石门揭煤有关规定进行;第十一条防治突出措施及其审批权限的规定1、防突技术措施的选定,各矿总工程师可本着因地制宜、综合治理的原则,选择一种、二种或更多项措施,公司不做统一规定;但不论选用哪一种防突措施,都必须执行细则有关规定;2、矿井防治煤与瓦斯突出措施、计划由矿长、总工程师负责组织编制,报集团公司总工程师审批;3、石门揭穿突出煤层综合防突措施包括测压预测、技术措施、组织措施、安全措施等,由矿总工程师组织编制,报集团公司总工程师审批;4、矿井区域防突措施或采掘工作面防突措施遇有特殊情况时,由矿总工程师组织审批,报公司总工程师备案;5、采掘工作面常规防突措施,内容按规范化编写,由矿总工程师组织审批,报公司通风部备案;第十二条突出矿井生产采区的改造及接替采区和改扩建采区设计一突出矿井生产采区的改造生产矿井开采突出煤层的采区,经区域预测划定为具有“突出危险”或“突出威胁”区域时,对采区的巷道布置、通风系统、机电设备和安全防护进行全面的分析研究,按照有关规定做必要的改造,并将其工程资金列入矿编制的计划;二突出矿井突出煤层接替采区和改扩建采区设计1、设计之前,矿防突、地质部门可在矿有关部门的配合下,收集采区有关地质构造、煤层赋存状况,煤结构破坏类型和瓦斯参数、预测参数、煤样化验数据等资料,对本采区的突出危险性进行预测;2、经区域预测认定的突出危险采区,其巷道布置必须符合细则第十一条规定,并必须保证一条专用回风上下山即没有任何机电设备,保证该采区每个采掘工作面的回风直接进入专用回风上下山,根据细则第10条规定,编制突出采区专用设计;集团公司总工程师审批;3、突出采区煤层的走向长度及回采工作面的长度要考虑一旦发生突出时的安全隔离,不宜太长;4、在突出采区内：1在采区系统没有形成独立的通风系统时,不准生产;2不得跳采布置回采工作面;5、突出煤层中,在一个或相邻的两个采区中,同一煤层的同一阶段,在集中应力影响范围内,不得布置两个工作面相向采掘;第十三条突出矿井申报鉴定程序的规定1、生产矿井在开采中,发生一次煤与瓦斯突出,该矿井必须按细则第5条规定,被定为突出矿井,发生突出的煤层定为突出煤层,其具体申请鉴定程序规定如下：由矿井在发生突出后一个月内向集团公司提交鉴定申请,突出矿井报告,并附有突出情况书面材料;鉴定报告内容参考细则第7条规定执行,集团公司接到申请鉴定报告后,经公司研究,由瓦斯所负责办理申请鉴定具体手续,最后按批复的鉴定报告结论执行;在鉴定报告批复文件下达之前,矿井必须暂时按细则有关规定执行;2、一旦生产矿井被定为突出矿井：1发生突出的采区,在没有进行区域划分确认前,必须严格按突出危险区管理;2突出煤层的其它采区,按照本文第八条规定执行;3矿长、总工程师必须在“突出矿井”批复文件下达后二个月内向矿务局提交“矿井防治煤与瓦斯突出的措施计划”,由公司总工程师负责组织瓦斯和有关职能处室会审批复;第十四条机电管理1、按煤矿安全规程及集团公司有关机电管理规定执行,机电设备的选择必须符合防突的要求,保证机电的防暴性能;2、突出煤层掘进工作面使用综掘机,必须编制专门的安全措施,报集团公司审判,否则不准使用;3、突出煤层掘进工作面,严禁使用耙装机出渣;4、突出煤层中的采掘工作面必须安设直通井上调度室的专用;第十五条矿总工程师在制定安全技措资金使用计划时包括安全技措资金矿控部分和矿成本技措资金,应保证防突技措资金的使用;在上报年度安全技措工程项目资金计划时,应列出防突专用项目资金计划报瓦斯研究所,以统一平衡列项;第十六条奖励为表彰在矿井防突工作中做出贡献的有关单位和个人,按吉煤集团公司颁发的“吉煤集团公司防突工作奖罚条例”执行,矿总工程师负责掌握分配此类资金,使奖金发到确实为防突工作做出贡献的集体和个人起到鼓励先进,鞭策落后的作用;第十七条公司及瓦斯所原有下发文件与文本不符者,按本管理制度执行;本规定如有与煤矿安全规程和防治煤与瓦斯突出细则相抵触和未尽事宜,按规定和细则执行,本规定的解释权归集团公司;板石煤矿打钻管理制度一、巷道掘进需进行防突预测、瓦斯释放、抽放打钻时,由施工队在停掘地点打好闭子或喷浆,由抽探队施工深孔进行压力释放或抽放,掘进队采用防突钻机施工浅孔进行瓦斯释放或抽放,否则对施工队罚款100元/次;二、打钻施工地点施工队必须整理好水沟排水,否则对施工队罚款200元/次;三、钻孔设计由防突科技术员设计,业务部门审批,不按时设计审批的对防突科主管技术员罚款50元/次;四、施工现场必须悬挂钻孔设计施工图,配备坡度仪、钢卷尺等测量工具,否则对施工队队长罚款50元/次;五、零星打钻地点在施工前,由测量部门负责按时在钻场内放基准线,否则对测量部门罚款50元/次;六、防突打钻地点必须配备专职瓦检工、安检员,监督打钻全过程,并负责进尺验收,否则对相关部门负责人罚款50元/次;七、钻孔严格按设计施工,误差不得超过3%,不按设计施工钻孔的对施工队罚款500元/次,当班负责人罚款100元/次;八、每班打钻施工中,班组长要及时填写打钻记录表;每打完一个钻孔,跟班队长、瓦检工、安检员现场验收钻杆签字,打钻记录不签字的对每人罚款50元;九、假报或虚报打钻进尺,责任人罚款200元/次,施工队罚款1000元/次,现场监督瓦检工、安检员各罚款100元/次,若因假报发生事故的,另行追究责任门提供地质资料,为下一循环设计钻孔提供依据,不按时提供对单位负责人罚款50元/次;十、每组钻孔施工完毕一天内,施工队技术员必须及时把现场钻孔施工记录送交防突科,防突科技术员对打钻施工效果进行总结评估,不及时送达对施工队技术员罚款50元/次;十一、打钻、预测完毕开始掘进时,防突预测组必须在开掘位置支架上上锁或用白漆打上明显标志,否则对防突预测人员罚款50元/次;十二、每30米由总工办负责探一次煤厚,向防突科及施工部门提供地质资料,为下一循环设计钻孔提供依据,不按时提供对单位负责人罚款50元/次;十三、防突科主管技术员要根据煤厚、巷道坡度等情况及时修改钻孔设计,否则对责任人罚款30元/次;十四、因打钻中出现喷孔、顶钻、夹钻而不进行补孔出现丢钻杆、钻头及损坏钻械设备的,按原价30%对施工队进行处罚,对责任人各罚款50元/次;掘进后可以回收的,经瓦检工、班组长验收签字,由防突科酌情进行减免;十五、打钻中出现喷孔、顶钻、夹钻等现象而没有达到设计要求的,必须根据情况重新打孔或进行补孔,否则对施工单位罚款500元/次,造成事故的,另行追究责任并依法处理;十六、打钻人员必须按照操作规程作业,根据现场条件控制钻进压力;因操作不当造成钻机或零部件损坏、丢失钻杆钻头,要分析处理,按责任进行处罚、赔偿;十七、停止打钻期间,施工队要加强钻机的维修保养,保证钻机的完好可靠;如因检修质量不好,钻机带病工作,影响进度的正常条件下煤孔40m/班,岩孔20m/班,对差额按照2元/米进行罚款;十八、施工队根据钻机使用情况提前造出配件计划,经防突科审批后,送达供应科,因迟报计划影响打钻的对单位负责人罚款50元/次；配件采购不及时影响打钻的对供应部门负责人罚款50元/次;十九、打钻施工过程中防突科、安质科要对钻孔施工质量进行抽查,每周抽查不少于二次,每个钻场抽查率不得低于10%,并有记录可查;二十、本制度自下发之日起由防突科、安质科监督执行抽采工程检查验收制度一钻孔、钻场检查管理制度1、钻场的布置应免受采动的影响,避开地质构造带,便于维护;施工时严格按标准施工,验收时必须按工程施工质量标准验收,验收合格后方可投入使用;2、瓦斯抽采钻孔施工中,每班打钻施工人员必须认真在钻孔原始记录上记录当班的进尺、钻进参数等施工情况,交接班时必须按要求填写现场交接班记录,并将当班详细情况向下一班汇报;3、钻孔施工现场内,必须设置甲烷传感器,并悬挂便携式瓦斯报警仪;4、钻孔施工前,必须按措施规定或设计要求做好充分的准备,备有相应的度量工具,在现场进行防线作业,在施工现场必须悬挂各类钻孔施工牌板;5、瓦斯抽采钻孔验收时,必须对其封孔长度进行验收;验收时封孔长度应不小于设计封孔长度,且钻孔周围严密不漏气;6、瓦斯抽采钻孔并网预抽验收时,必须按要求设置计量装置和观测孔;7、瓦斯抽采机构必须定期对抽放钻场、钻孔进行检查;检查钻场文明卫生、抽放管路、钻场牌板、钻场放水情况、钻场阀门开启情况,钻场负压、钻孔连接密封情况;并按要求建立相应的瓦斯抽放设备检查记录,记录包括钻场、钻孔、抽房管路和井下抽放系统运行情况;二抽采工程质量验收制度1、抽采工程量验收必须严格按煤矿安全规程、瓦斯抽放管理规范AQ1027-2006煤矿瓦斯抽采基本指标AQ1026-2006瓦斯抽采达标暂行规定有关规定执行;2、瓦斯抽采工程设计必须依照矿井抽放工程设计规范的要求,并编制施工安全技术措施,经矿总工程师批准后,由矿分管通风的领导牵头,组织生产、通。

2段地质素描记录卡施工阶段素描地质素描记录卡注：1、每一循环进尺填写一次，水量＞125 L/min，填写具体数据。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

施工阶段素描地质素描记录卡兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例注：按照规定比例作图，掌子面地质素描图按照20米3次作图，如遇特殊地质必须进行掌子面地质素描图。

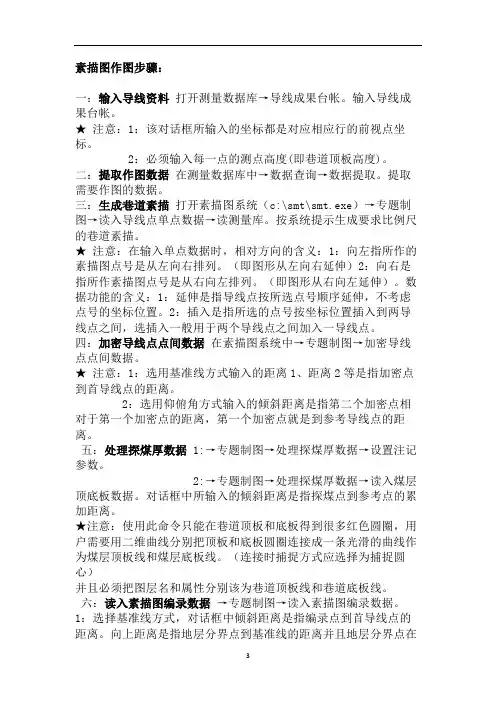

素描图作图步骤：一：输入导线资料打开测量数据库→导线成果台帐。

输入导线成果台帐。

★注意：1：该对话框所输入的坐标都是对应相应行的前视点坐标。

2：必须输入每一点的测点高度(即巷道顶板高度)。

二：提取作图数据在测量数据库中→数据查询→数据提取。

提取需要作图的数据。

三：生成巷道素描打开素描图系统（c:\smt\smt.exe）→专题制图→读入导线点单点数据→读测量库。

按系统提示生成要求比例尺的巷道素描。

★注意：在输入单点数据时，相对方向的含义：1：向左指所作的素描图点号是从左向右排列。

（即图形从左向右延伸）2：向右是指所作素描图点号是从右向左排列。

（即图形从右向左延伸）。

数据功能的含义：1：延伸是指导线点按所选点号顺序延伸，不考虑点号的坐标位置。

2：插入是指所选的点号按坐标位置插入到两导线点之间，选插入一般用于两个导线点之间加入一导线点。

四：加密导线点点间数据在素描图系统中→专题制图→加密导线点点间数据。

★注意：1：选用基准线方式输入的距离1、距离2等是指加密点到首导线点的距离。

2：选用仰俯角方式输入的倾斜距离是指第二个加密点相对于第一个加密点的距离，第一个加密点就是到参考导线点的距离。

五：处理探煤厚数据 1:→专题制图→处理探煤厚数据→设置注记参数。

2:→专题制图→处理探煤厚数据→读入煤层顶底板数据。

对话框中所输入的倾斜距离是指探煤点到参考点的累加距离。

★注意：使用此命令只能在巷道顶板和底板得到很多红色圆圈，用户需要用二维曲线分别把顶板和底板圆圈连接成一条光滑的曲线作为煤层顶板线和煤层底板线。

（连接时捕捉方式应选择为捕捉圆心）并且必须把图层名和属性分别该为巷道顶板线和巷道底板线。

六：读入素描图编录数据→专题制图→读入素描图编录数据。

1：选择基准线方式，对话框中倾斜距离是指编录点到首导线点的距离。

向上距离是指地层分界点到基准线的距离并且地层分界点在基准线的上面。

向下距离是指地层分界点到基准线的距离并且地层分界点在基准线的下面。

第十四章：素描图素描图，是固体矿产在实际开采中经常使用的一种图纸，是生产中最基础的图种，它实际上就是大巷实测剖面图。

14.1素描图（坡度）14.1.1设置起始端信息首先需要绘制一个矩形或多边形表示巷道开缺口。

启用命令方法菜单命令：[素描图]→[素描图（坡度）]→[设置起始端信息]执行菜单“素描图”→“素描图（坡度）”→“设置起始端信息”命令，命令行提示“请选择开口点的多边形”，鼠标左键指定巷道的开口边，然后根据命令行提示鼠标指定开口点的位置及开口方向，系统弹出如图14-1所示对话框。

图14-1 设置起始端信息提示选项解释：1、起点距顶：开口点至巷道顶板的距离；2、距底：开口点至底板的距离；3、开口点地层信息：地层结构与任意小柱状的录入方法相似。

输入完成，点击“确定”后，在开口边会出现一条表示开口信息的红色线，如图14-1所示。

14.1.2绘制素描卡片启用命令方法菜单命令：[素描图]→[素描图（坡度）]→[绘制素描卡片]执行菜单“素描图”→“素描图（坡度）”→“绘制素描卡片”命令，命令行提示“请选择上一个参考地层或开始地层线”，鼠标左键指定巷道开口边的地层线（图14-1中红色线），然后根据命令行提示鼠标指定参考点的位置，系统弹出如图14-2所示对话框。

图14-2 素描卡片信息提示选项解释：1、距离：本段素描巷道的斜距；2、距顶：开口点至巷道顶板的距离；3、坡度：上坡为正，下坡用负数表示，复选框表示是否进行标注距离、坡度；4、距底：开口点至底板的距离；5、地层信息：地层结构与任意小柱状的录入方法相似，复选框表示是否填充煤层、绘制小柱状和柱状是否成块。

设置完毕，点击“确定”，系统完成本段素描巷道的绘制，如图14-3及图14-4所示。

重复此操作可完成所有巷道的绘制。

图14-3 没选择填充煤层和绘制小柱状图14-4 选择了煤层填充及生成小柱状，对生成的柱状块进行了移动14.1.3添加构造启用命令方法菜单命令：[素描图]→[素描图（坡度）]→[添加构造]执行菜单“素描图”→“素描图（坡度）”→“添加构造”命令，根据命令行提示，鼠标左键选择上一个参考地层或开始地层线（红色地层线），然后指定参考点的位置，系统弹出如图14-5所示对话框。

煤矿防突工必看考点五1、填空题发生煤与瓦斯突出事故后人员应（），撤离危险区域，来不及撤离的，应就近躲到压风自救处或（）避难。

正确答案：迅速戴上自救器，避难硐室内2、多选矿井内空气的主要成分是（）。

A、（江南博哥）氧气B、氮气C、二氧化碳D、矿尘E、水蒸气正确答案：A, B, C3、问答题突出矿井必须建立哪些资料台帐？正确答案：突出矿井必须建立瓦斯地质、防突基础参数、资料记录、台帐，包括矿井瓦斯压力测试卡片、台帐；矿井瓦斯含量测试台帐；突出参数测试台帐；煤样化验参数台帐；突出卡片台账等，并经常整理、分析、妥善存档。

4、填空题震动放炮所有炮眼都在炸药与封泥问装（）个水炮泥，封泥都必须密实地装至孔口。

正确答案：l～25、多选防突措施的效果检验的方法有（）。

A、钻孔瓦斯平均速度法B、钻孔瓦斯初速度法C、R值指标法D、钻屑指标法E、其它经试验证明有效的方法正确答案：B, C, D, E6、判断题《操作规程》的作用是科学组织与指导施工，组织施工部门的技术经济活动，使工程达到安全、优质、高效、快速、低耗的效果，并达到设计要求。

正确答案：错7、单选使用钻孔流量法测定超前钻孔有效排放半径时，对各测量孔进行封孔时应保证测量室长度有（）m。

A、1B、2C、3正确答案：A8、填空题每次发生突出后，矿防治突出（）必须指定专人进行现场调查，作好（），收集资料，并填写（）。

记录卡片数据应准确，附图应清晰，并注明主要尺寸。

正确答案：专门机构，详细记录，突出记录卡片9、多选《中华人民共和国矿山安全法》的基本原则主要是（）。

A、保护职工的权利，坚持生产过程中的“安全第一”B、改进和完善矿山安全设施C、加强矿山企业的安全管理D、鼓励矿山安全科学研究E、奖励矿山安全的先进单位和个人正确答案：A, B, C, D, E10、单选用钻屑量测定防突参数时，每钻进1m就用弹簧秤秤全部钻屑量的方法是（）。

A、重量法B、容量法C、估算法正确答案：A11、判断题煤的变质程度越高，煤层瓦斯含量越大。

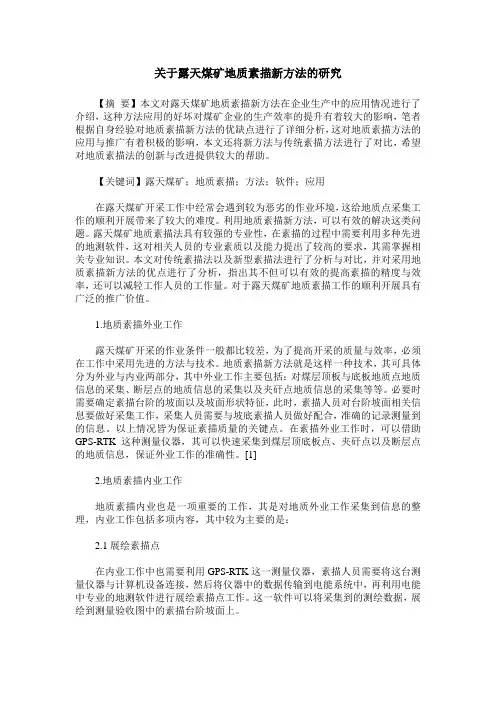

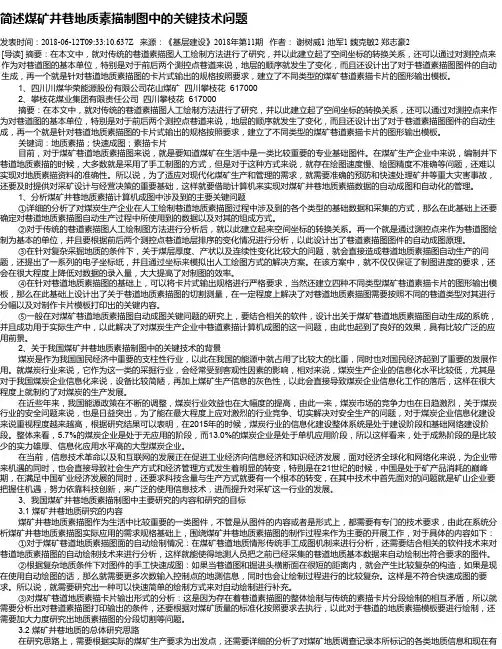

关于露天煤矿地质素描新方法的研究【摘要】本文对露天煤矿地质素描新方法在企业生产中的应用情况进行了介绍，这种方法应用的好坏对煤矿企业的生产效率的提升有着较大的影响，笔者根据自身经验对地质素描新方法的优缺点进行了详细分析，这对地质素描方法的应用与推广有着积极的影响，本文还将新方法与传统素描方法进行了对比，希望对地质素描法的创新与改进提供较大的帮助。
