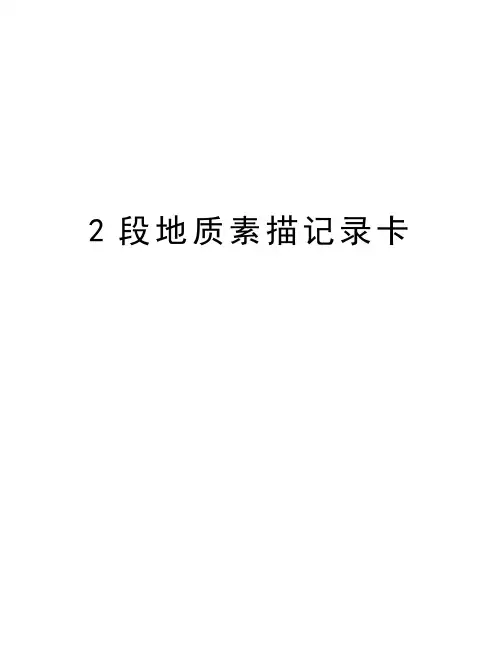

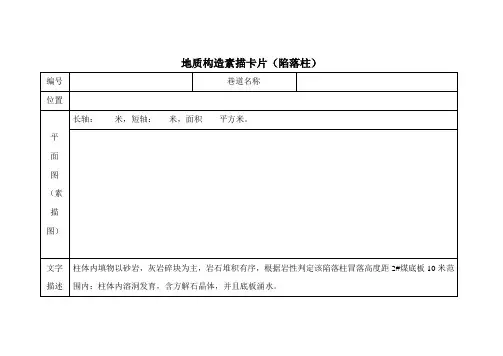

2段地质素描记录卡施工阶段素描地质素描记录卡注:1、每一循环进尺填写一次,水量>125 L/min,填写具体数据。

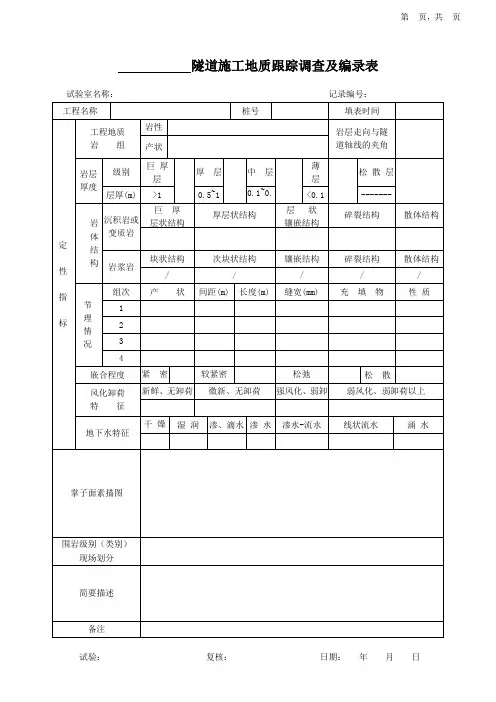

兴工街站(竖井)隧道地质素描表竖井(基坑)地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。
兴工街站(竖井)隧道地质素描表竖井(基坑)地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。
兴工街站(竖井)隧道地质素描表竖井(基坑)地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。
兴工街站(竖井)隧道地质素描表竖井(基坑)地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。
图例图例掌子面图例图。
图例图例掌子面图例图。
图例图例掌子面图例图。
图例图例掌子面图例图。
图例图例掌子面图例图。
兴工街站(竖井)隧道地质素描表竖井(基坑)地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

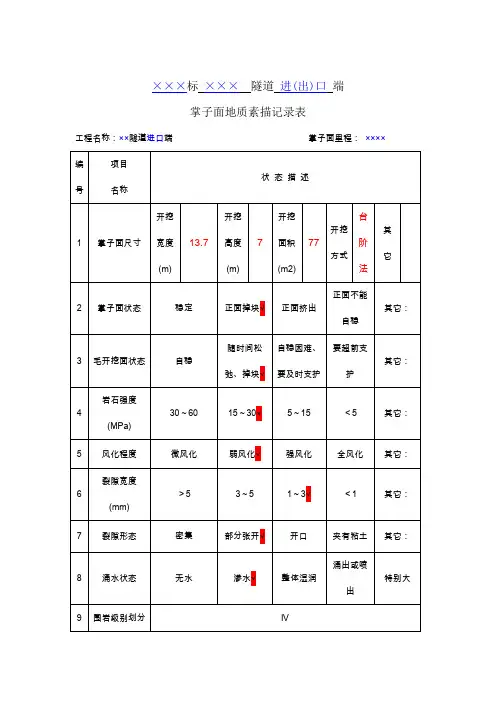

施工阶段素描地质素描记录卡兴工街站(竖井)隧道地质素描表竖井(基坑)地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例注:按照规定比例作图,掌子面地质素描图按照20米3次作图,如遇特殊地质必须进行掌子面地质素描图。

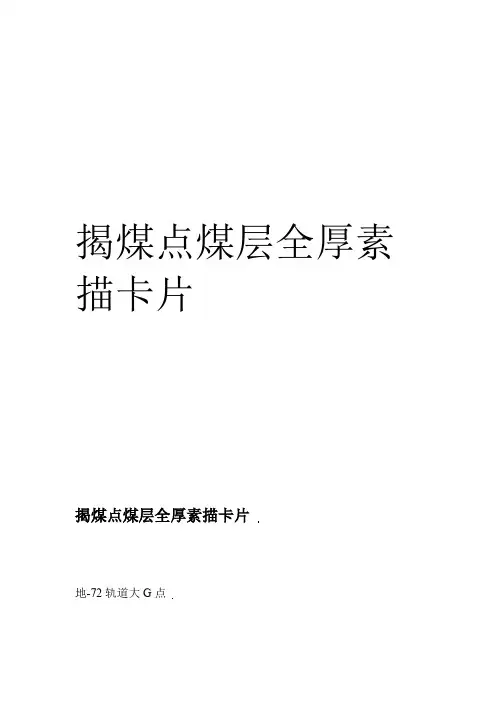

揭煤点煤层全厚素描卡片
揭煤点煤层全厚素描卡片
地-72轨道大G点
煤层名称
煤层倾角
2.6煤层厚度:图
顶板岩性:细砂岩
底板岩性:泥岩
备注:断面图
揭煤点煤层全厚素描卡片
顶板岩性:细砂岩
底板岩性:粉砂岩
断面注:备图
揭煤点煤层全厚素描卡片
面煤层倾角:1°
图1.5m 煤层厚度:
顶板岩性:细砂岩
底板岩性:泥岩断面注:备图揭煤点煤层全厚素描卡片
面1 °煤层倾角:图0.4m 煤层厚度:细砂岩顶板岩性:
底板岩性:粉砂岩断面注:备图揭煤点煤层全厚素描卡片
图3.5m 煤层厚度:细砂岩顶板岩性:
粉砂岩底板岩性:
断面备注:
图。

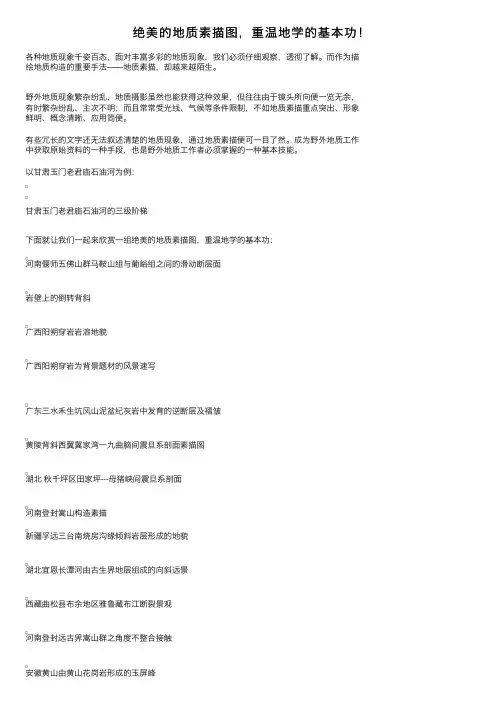

绝美的地质素描图,重温地学的基本功!各种地质现象千姿百态,⾯对丰富多彩的地质现象,我们必须仔细观察,透彻了解。
⽽作为描绘地质构造的重要⼿法——地质素描,却越来越陌⽣。
野外地质现象繁杂纷乱,地质摄影虽然也能获得这种效果,但往往由于镜头所向便⼀览⽆余,有时繁杂纷乱、主次不明;⽽且常常受光线、⽓候等条件限制,不如地质素描重点突出、形象鲜明、概念清晰、应⽤简便。
有些冗长的⽂字还⽆法叙述清楚的地质现象,通过地质素描便可⼀⽬了然。
成为野外地质⼯作中获取原始资料的⼀种⼿段,也是野外地质⼯作者必须掌握的⼀种基本技能。
以⽢肃⽟门⽼君庙⽯油河为例:⽢肃⽟门⽼君庙⽯油河的三级阶梯下⾯就让我们⼀起来欣赏⼀组绝美的地质素描图,重温地学的基本功:河南偃师五佛⼭群马鞍⼭组与葡峪组之间的滑动断层⾯岩壁上的倒转背斜⼴西阳朔穿岩岩溶地貌⼴西阳朔穿岩为背景题材的风景速写⼴东三⽔⽲⽣坑风⼭泥盆纪灰岩中发育的逆断层及褶皱黄陵背斜西翼冀家湾⼀九曲脑间震旦系剖⾯素描图湖北秋千坪区⽥家坪---母猪峡间震旦系剖⾯河南登封嵩⼭构造素描新疆孚远三台南烧房沟缘倾斜岩层形成的地貌湖北宜恩长潭河由古⽣界地层组成的向斜远景西藏曲松县布余地区雅鲁藏布江断裂景观河南登封远古界嵩⼭群之⾓度不整合接触安徽黄⼭由黄⼭花岗岩形成的⽟屏峰云南丽江⽯⿎⾦沙江河曲⽢肃东部的黄⼟塬⼴西桂林岩溶地貌云南路南⽯林珠穆朗玛峰地区新疆博格达⼭北麓平坡⼭的冰川⾆湖北建始凉风槽直⽴的云台观⽯英砂岩层由黄盖峰西望嵩⼭之远古界⽯英岩组成的同斜倒转褶皱辉绿岩中的球状风化云南路南岩溶⽯柱⼴东三⽔灰岩中形成的向斜构造北京三家店侏罗系砂岩中斜列的剪节理(A处)⼴东英德波罗坑由变质砂岩组成的倾伏背斜⼴东马坝⽯灰系泥质岩中倒转背斜内发育的轴⾯劈理张家⼝珍珠岩和⼤同第四纪⽕⼭的纺锤形⽕⼭弹河北滦平岔道⼝⽔下凝灰岩磨光⾯构造标本正长⽯晶形⼴东阳春⼆叠纪龙潭煤系中的化⽯北京房⼭下中院震旦纪硅质岩中的压性断层破碎带⼜华阳南望华⼭块⾯分割线条⽢肃北⼭侏罗系地层风蚀地貌新疆⿇札塔克的风蚀蘑菇⽯湖北咸丰背柴沟北东断裂构造湖北巴东新家⼆叠系灰岩沿节理风化地貌平卧褶曲好像⼏层迭在⼀起的曲板河流侧⽅侵蚀形成的淘蚀崖⽢肃敦煌⽔电站南沙⼭新疆准格尔盆地乌尔砾岩风蚀现象辽宁朝阳北票西⽞武岩组成的⽕⼭颈安徽省繁昌黄慕渡灰岩形成的褶皱北京房⼭上中院,见到的缘倾斜岩层和远景由单斜岩层组成的单斜地形砾岩形成短轴背斜的形态像个椭圆形的勺南⽅⼆叠纪龙潭煤系地层形成的馒头状丘陵地形像鞍、像圆顶笠岩溶塌陷好⽐⼀块平板上钻穿的园洞⼭脉、转向的块⾯关系河流延伸及转向的块⾯关系⽢肃婆娑泉侏罗系地层风蚀塔长江巫峡湖北建始凉风槽直⽴岩层云南路南⽯林的溶蚀⾯⼴东丹霞盆地姐妹⼭第三系砾岩江西⼽阳红⾊砾岩形成的⽯柱花岗岩球状风化岩溶⽯林、⼭坡、海底喷发的⽞武岩枕状构造、花岗岩球状风化纹沟发育的缓坡地形岩溶峰林⽢肃敦煌鸣砂⼭⽉⽛泉侵⼊岩脉西藏妥坝西的⽯灰岩因寒冻风化形成的锯齿状⼭脊⼴西漓江两岸岩溶峰林河北涞⽔⽔平产状的震旦纪硅化灰岩形成的柱状⽯峰湖北宜恩晚⽩垩鄂系紫红⾊砂砾岩形成的地貌⼴东坪⽯由第三系红⾊钙质砾岩形成的丹霞地貌泥林深切河曲⽢肃北⼭第四系泥岩风蚀地貌⽢肃肃南祁连冰碛巨砾河北涞⽔庄户村东震旦纪硅化灰岩形成的单⾯陡⾯⼴西兴坪泥盆纪⽯灰岩形成的岩溶峰林地貌交错层理⽯灰岩形成的岩溶⽯峰岩层出露北京西⼭军庄奥陶系灰岩构成的背斜⼀翼湖北合丰廖家坡东⼭峰背斜北西翼的缓倾斜地层⽢肃肃南观⼭河奥陶系灰岩形成的单斜⼭⽢肃祁连⼭⾦龙河由奥陶系板岩、千枚岩组成的⾼⾓度倾伏背斜河南嵩⼭⽼王庙由元古界⽯英组成的倾伏背斜河北迁安宫店⼦向斜北京⼤灰⼚奥陶系⽩云岩⼩褶皱组成的窗棂构造河南⽅城震旦系硅质条带状⼤理岩中的相似褶皱蠕动构造旋卷构造湖北巴东新家拖扒⼦灰岩垂直节理风化形成的地貌河南嵩⼭五指岭组⽯英岩及千枚岩背斜中的正扇形霹雳西藏萨迦县⽇喀则群砂质板岩的斜歪背斜中的轴⾯劈理⽢肃阿克塞东第四系砂砾岩a与古⽣代⽕⼭岩b断层接触河北兴隆砂岩中断层⾯附近的帚状节理⽢肃祁连青稞地奥陶系板岩内蒙乌拉尔⼭⼭前断层崖河南偃师五佛⼭断层形成的断层三⾓⾯⽢肃肃北某矿点碳酸盐脉⽢肃当⾦⼭⼀带的断层三⾓⾯⽢肃马鬃⼭北坡斜长花岗岩体中的基性岩脉⽢肃北⼭沙井西南⼤理岩中顺层贯⼊的辉绿岩脉⽢肃酒泉车站南侧祁连⼭⾼⼭地貌云南东川的粘性泥⽯流⽢肃武都的⼤型滑坡湖北巴东由⼆叠纪⽯灰岩形成的地貌巫⼭神⼥峰⽢肃窟窿⼭⽟门砾岩⽢肃⽟门市西窟窿⼭饼状钙质结核风化露头⽢肃敦煌西湖红柳灌丛沙丘新疆托克逊风蚀蜂窝⽯⼽壁滩花岗岩风蚀地貌⽢肃陇东黄⼟滑坡⽢肃北⼭沙婆泉上侏罗统页岩侵蚀地貌新疆雅丹的风蚀雅丹地貌宁夏中卫腾格⾥沙漠的东南⾓风蚀塔周⼝店龙⾻⼭鸽⼦堂准葛尔盆地德伦⼭岗风蚀⽯柱⽢肃酒泉北⼤河蛇曲云南丽江⽯⿎镇附近长江上游河曲长江翟塘峡海南岛某地⽞武岩海岸及海蚀柱⼴东⾼鹤花岗岩丘陵间的⼩⽚沼泽⿊龙江“五⼤连池”绳状构造熔岩碳磷铀矿聚集与岩层层理关系河南嵩⼭变质岩褶皱构造标本河北迁安磁铁⽯英岩叠加构造标本来源:《野外地质素描》。
看完前辈的这些野外地质素描,敬意油然而生!07
河北张家口珍珠岩
山西大同第四系火山的纺锤形火山弹
河北滦平岔道口水下凝灰岩磨光面
矽卡岩中的黄铁矿
山东里旺重晶石脉穿插磁铁矿标本
来源:蓝淇锋、宋姚生、丁民雄等
二、野外常用的几种素描
1.剖面素描:地形与剖面相结合,使地质内容更加突出,这是野外地质工作中最普遍的素描形式。
逆断层及褶皱
2.地景素描:地精素描描绘的范围较大,地质体在地面所组成的地景层次较复杂,该种素描需要处理的手法较多较为复杂。
广西桂林岩溶地貌
3.露头素描:这种素描的地质现象规模较小,往往是一些微地貌和小构造。
花岗岩的球状风化
4.标本素描:包括岩石标本、矿物标本、构造标本、和古生物标本,要求精细入味。
粉砂岩组成的砾岩
三、地质素描几点要求
地质素描虽然没有统一的格式但应尽可能标注以下内容
1.图名及素描内容的文字说明;
2.地质界限或代号及相应说明;
3.图中标志性地点的标注;
4.比例尺;
5.素描地点、作者及单位。
四、矿哥教你画素描
教学1
↓ ↓ ↓
↓ ↓ ↓
↓ ↓ ↓。

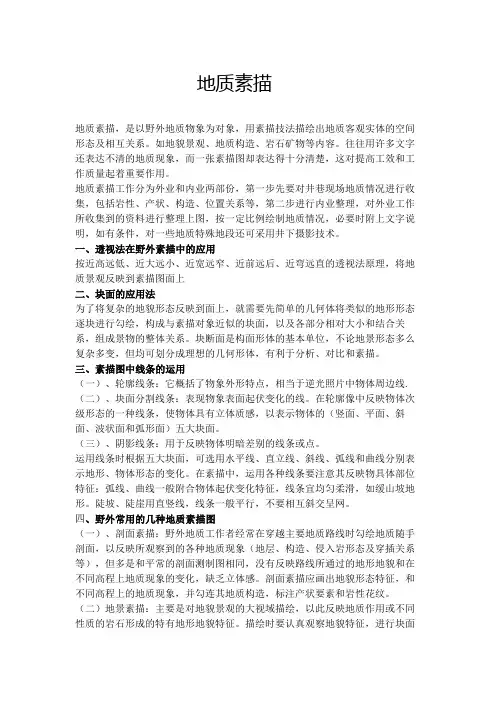

地质素描地质素描,是以野外地质物象为对象,用素描技法描绘出地质客观实体的空间形态及相互关系。
如地貌景观、地质构造、岩石矿物等内容。
往往用许多文字还表达不清的地质现象,而一张素描图却表达得十分清楚,这对提高工效和工作质量起着重要作用。
地质素描工作分为外业和内业两部份,第一步先要对井巷现场地质情况进行收集,包括岩性、产状、构造、位置关系等,第二步进行内业整理,对外业工作所收集到的资料进行整理上图,按一定比例绘制地质情况,必要时附上文字说明,如有条件,对一些地质特殊地段还可采用井下摄影技术。
一、透视法在野外素描中的应用按近高远低、近大远小、近宽远窄、近前远后、近弯远直的透视法原理,将地质景观反映到素描图面上二、块面的应用法为了将复杂的地貌形态反映到面上,就需要先简单的几何体将类似的地形形态逐块进行勾绘,构成与素描对象近似的块面,以及各部分相对大小和结合关系,组成景物的整体关系。
块断面是构面形体的基本单位,不论地景形态多么复杂多变,但均可划分成理想的几何形体,有利于分析、对比和素描。
三、素描图中线条的运用(一)、轮廓线条:它概括了物象外形特点,相当于逆光照片中物体周边线. (二)、块面分割线条:表现物象表面起伏变化的线。
在轮廓像中反映物体次级形态的一种线条,使物体具有立体质感,以表示物体的(竖面、平面、斜面、波状面和弧形面)五大块面。
(三)、阴影线条:用于反映物体明暗差别的线条或点。
运用线条时根据五大块面,可选用水平线、直立线、斜线、弧线和曲线分别表示地形、物体形态的变化。
在素描中,运用各种线条要注意其反映物具体部位特征:弧线、曲线一般附合物体起伏变化特征,线条宜均匀柔滑,如缓山坡地形。
陡坡、陡崖用直竖线,线条一般平行,不要相互斜交呈网。
四、野外常用的几种地质素描图(一)、剖面素描:野外地质工作者经常在穿越主要地质路线时勾绘地质随手剖面,以反映所观察到的各种地质现象(地层、构造、侵入岩形态及穿插关系等),但多是和平常的剖面测制图相同,没有反映路线所通过的地形地貌和在不同高程上地质现象的变化,缺乏立体感。

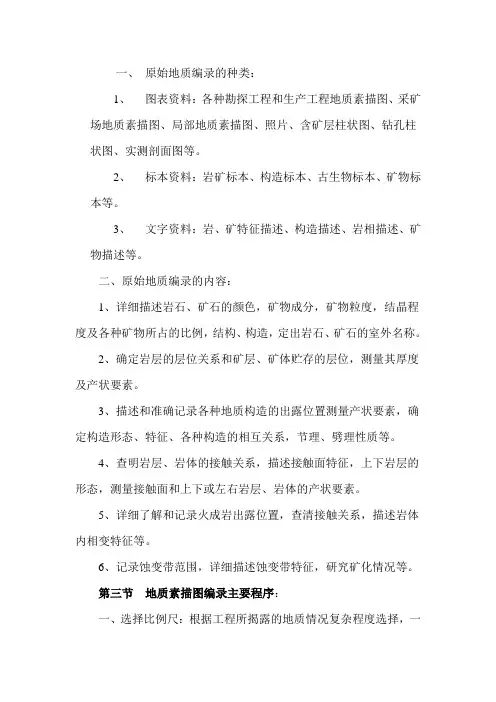

一、原始地质编录的种类:1、图表资料:各种勘探工程和生产工程地质素描图、采矿场地质素描图、局部地质素描图、照片、含矿层柱状图、钻孔柱状图、实测剖面图等。
2、标本资料:岩矿标本、构造标本、古生物标本、矿物标本等。
3、文字资料:岩、矿特征描述、构造描述、岩相描述、矿物描述等。
二、原始地质编录的内容:1、详细描述岩石、矿石的颜色,矿物成分,矿物粒度,结晶程度及各种矿物所占的比例,结构、构造,定出岩石、矿石的室外名称。
2、确定岩层的层位关系和矿层、矿体贮存的层位,测量其厚度及产状要素。
3、描述和准确记录各种地质构造的出露位置测量产状要素,确定构造形态、特征、各种构造的相互关系,节理、劈理性质等。
4、查明岩层、岩体的接触关系,描述接触面特征,上下岩层的形态,测量接触面和上下或左右岩层、岩体的产状要素。
5、详细了解和记录火成岩出露位置,查清接触关系,描述岩体内相变特征等。
6、记录蚀变带范围,详细描述蚀变带特征,研究矿化情况等。
第三节地质素描图编录主要程序:一、选择比例尺:根据工程所揭露的地质情况复杂程度选择,一般常用的比例尺1:50~1:200。
为统一起见,矿规定井巷工程素描比例尺1:100。
地质情况复杂可以局部放大比例尺。
浅井、探槽素描图比例尺同上。
二、抄录所描述工程的测量资料,如测点号、坐标、导线长度、方向、斜井坡度等。
三、在现场检查测点位置,认真观查素描地段各种地质现象及其相互关系,找出标准层,确定标本采集、局部素描、含矿层柱状量取及照像点的位置。
四、各种地质界线和标本、照像等地点均用直接量距法和支距法,及时表示在素描图中。
顶板地质界线用其和统一巷高出露位置和导线交点为准上图;井巷顶板过高或支护密集采用以邦控顶的方法上出顶板地质界线;工程方向和构造线夹角大于70°或构造线倾角近于90°,巷壁地质界线以其真倾角表示,反之一律以视倾角表示,用真倾角注记。
真假倾角换算表见附表20、21。
