附件4：开拓准备巷道地质素描卡片编制要求（试行）1、开拓巷道、准备巷道、穿层巷道，都必须及时绘制地质素描卡片。
2、地质素描卡片按1：200比例尺绘制，以剖面图为主，在测点、构造发育、巷道交岔处加画同比例尺平面图；在剖面图每隔30—50米绘制巷道顶底板小柱状，小柱状左侧写分层厚度，右侧写岩石名称及主要岩性描述；剖面图内容包括岩性分层及编号、测点、标志层、构造、陷落柱等；素描卡片清绘上墨，构造及陷落柱上红色。
3、素描卡片首页附工程平面示意图，示意图要按比例绘制，并注明工程名称、方位及与相邻工程连接关系、巷道长度、断面等主要参数。
4、素描卡片每隔20米标注里程，并和导线点的里程相符；剖面图的标高线10m 一条，左右两边相对应。
5、导线点的注记，按测点的编号、标高、碎部，标记在剖面和平面图点号位置上。
剖面上用三角形和横线表示，平面上用圆点表示，并注明与巷道左右帮间距、坐标参数，两个导线点间标注顶板坡度（标注在剖面图下方两测点中间位置），精确到分，如下图（单位：mm ）。
剖面图上导线点的表示平面图上导线点的表示两导线点间顶板坡度的表示6、断层在剖面上的表示，按断层上下盘错动方向，用箭头表示，箭头线条长10mm ，产状要素注记在断层的上盘，用横线分开，线条长15mm ，如：0.1454305=︒︒∠H 断层产状在平面图上平行走向线注记在下盘一侧，断层符号按图例要求标注。
7、岩层按《煤矿地质测量图例》规定的符号填绘，在剖面上按顺序编序号，岩层编号及岩性描述标注在卡片的合适位置，如有过渡性岩性变化，可用二种不同的岩性符号表示，加注文字说明。
8、顶底板邻近有煤层时，要将探测煤层厚度、间距标注在卡片上；上下间距小于20米巷道、采空区等工程要填绘到平、剖面图上，并标注层间距、范围等参数。
9、按图例要求标注涌水点、含水层等水文地质资料。
10、素描卡片每页编写剖面图名称、比例尺、巷道方位、页码。
11、地质素描卡片每月补充完善一次，工程完工后及时审核、整理、装订、存档。
掌子面地质素描记录表
施工里程：k0+426 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+430 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+435 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+440 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+445 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+450 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+455 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+460 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+465 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+470 地质预报单位：
编写：复核：监理：日期：
XXX项目隧道
掌子面地质素描记录表
施工里程：k0+475 地质预报单位：
编写：复核：监理：日期：。

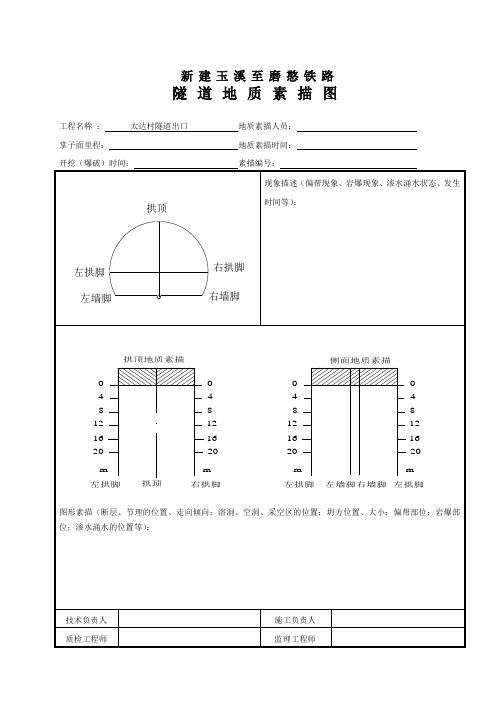

新建玉溪至磨憨铁路
隧道地质素描图
工程名称 ： 太达村隧道出口 地质素描人员： 掌子面里程： 地质素描时间： 开挖（爆破）时间： 素描编号：
现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：
图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：
技术负责人
施工负责人 质检工程师
监理工程师
拱顶
右拱脚右墙脚
左拱脚左墙脚
048121620右拱脚
m 048121620左拱脚
m 拱顶
拱顶地质素描
048121620左拱脚
m 左墙脚侧面地质素描
048121620左拱脚
m
右墙脚
新建玉溪至磨憨铁路
隧道地质素描图
工程名称 ： 太达村隧道斜井正洞（小里程） 地质素描人员： 掌子面里程： 地质素描时间： 开挖（爆破）时间： 素描编号：
现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：多和现场联系咨询问清楚到底什么岩层，有无渗水等。
每循环做1次。
不要一直写一样的，要按实际写。
图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：
技术负责人
施工负责人 质检工程师
监理工程师
拱顶
右拱脚右墙脚
左拱脚左墙脚
048121620右拱脚
m 048121620左拱脚
m 拱顶
拱顶地质素描
048121620左拱脚
m 左墙脚侧面地质素描
048121620左拱脚
m
右墙脚。
那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+980 地质素描时间：2010.12.18 开挖（爆破）时间：2010.12.18 22:18 素描编号：0001那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+979.4~ DK131+978.8 地质素描时间：2010.12.19 开挖（爆破）时间：2010.12.19 15:20 素描编号：0002那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+978.8~ DK131+978.2 地质素描时间：2010.12.20 开挖（爆破）时间：2010.12.20 3:25 素描编号：0003那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+978.2 ~ DK131+977.6 地质素描时间：2010.12.20 开挖（爆破）时间：2010.12.20 14:50 素描编号：0004那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+977.6~ DK131+977.0 地质素描时间：2010.12.21 开挖（爆破）时间：2010.12.21 5:40 素描编号：0005那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+977.0~ DK131+976.4 地质素描时间：2010.12.22 开挖（爆破）时间：2010.12.22 6:35 素描编号：0006那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+976.4~ DK131+975.8 地质素描时间：2010.12.22 开挖（爆破）时间：2010.12.22 22:30 素描编号：0007那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+975.8~ DK131+975.2 地质素描时间：2010.12.23 开挖（爆破）时间：2010.12.23 13:40 素描编号：0008那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+975.2~ DK131+974.6 地质素描时间：2010.12.24 开挖（爆破）时间：2010.12.24 3:25 素描编号：0009那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+974.6~ DK131+974.0 地质素描时间：2010.12.24 开挖（爆破）时间：2010.12.24 15:30 素描编号：0010新建云桂铁路（广西段）那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+974.0~ DK131+973.4 地质素描时间：2010.12.25 开挖（爆破）时间：2010.12.25 2:55 素描编号：0011新建云桂铁路（广西段）那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+973.4~ DK131+972.8 地质素描时间：2010.12.25 开挖（爆破）时间：2010.12.25 14:25 素描编号：0012那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+972.8~ DK131+972.2 地质素描时间：2010.12.26 开挖（爆破）时间：2010.12.26 1:15 素描编号：0013那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+972.2~ DK131+971.6 地质素描时间：2010.12.26 开挖（爆破）时间：2010.12.26 12:10 素描编号：0014那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+971.6~ DK131+971.0 地质素描时间：2010.12.27 开挖（爆破）时间：2010.12.27 0:10 素描编号：0015那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+971.0~ DK131+970.4 地质素描时间：2010.12.27 开挖（爆破）时间：2010.12.27 9:15 素描编号：0016那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+970.4~ DK131+969.8 地质素描时间：2010.12.27 开挖（爆破）时间：2010.12.27 17:10 素描编号：0017新建云桂铁路（广西段）那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+969.8~ DK131+969.2 地质素描时间：2010.12.28 开挖（爆破）时间：2010.12.28 1:05 素描编号：0018那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+969.2~ DK131+968.6 地质素描时间：2010.12.28 开挖（爆破）时间：2010.12.28 9:15 素描编号：0019那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+968.6~ DK131+968.0 地质素描时间：2010.12.28 开挖（爆破）时间：2010.12.28 17:25 素描编号：0020那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+968.0~ DK131+967.4 地质素描时间：2010.12.29 开挖（爆破）时间：2010.12.29 1:45 素描编号：0021那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+967.4~ DK131+966.8 地质素描时间：2010.12.29 开挖（爆破）时间：2010.12.29 9:15 素描编号：0022那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+966.8~ DK131+966.2 地质素描时间：2010.12.29 开挖（爆破）时间：2010.12.29 17:25 素描编号：0023那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+966.2~ DK131+965.6 地质素描时间：2010.12.30 开挖（爆破）时间：2010.12.30 1:45 素描编号：0024那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+965.6~ DK131+965.0 地质素描时间：2010.12.30 开挖（爆破）时间：2010.12.30 8:35 素描编号：0025那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+965.0~ DK131+964.2 地质素描时间：2010.12.30 开挖（爆破）时间：2010.12.30 16:45 素描编号：0026那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+964.2~ DK131+963.4 地质素描时间：2010.12.31 开挖（爆破）时间：2010.12.31 1:35 素描编号：0027那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+963.4~ DK131+962.6 地质素描时间：2010.12.31 开挖（爆破）时间：2010.12.31 9:25 素描编号：0028那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+962.6~ DK131+961.8 地质素描时间：2010.12.31 开挖（爆破）时间：2010.12.31 17:05 素描编号：0029那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+961.8~ DK131+961.0 地质素描时间：2011.1.1 开挖（爆破）时间：2011.1.1 10:35 素描编号：0030那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+961.0~ DK131+960.2 地质素描时间：2011.1.1 开挖（爆破）时间：2011.1.1 19:00 素描编号：0031那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+960.2~ DK131+959.4 地质素描时间：2011.1.2 开挖（爆破）时间：2011.1.2 3:05 素描编号：0032那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+959.4~ DK131+958.6 地质素描时间：2011.1.2 开挖（爆破）时间：2011.1.2 14:35 素描编号：0033那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+958.6~ DK131+957.8 地质素描时间：2011.1.3 开挖（爆破）时间：2011.1.3 2:05 素描编号：0034那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+957.8~ DK131+957.0 地质素描时间：2011.1.3 开挖（爆破）时间：2011.1.3 14:35 素描编号：0035那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+957.0~ DK131+956.2 地质素描时间：2011.1.4 开挖（爆破）时间：2011.1.4 1:05 素描编号：0036那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+956.2~ DK131+955.4 地质素描时间：2011.1.4 开挖（爆破）时间：2011.1.4 11:10 素描编号：0037那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+955.4~ DK131+954.6 地质素描时间：2011.1.5 开挖（爆破）时间：2011.1.5 0:25 素描编号：0038那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+954.6~ DK131+953.8 地质素描时间：2011.1.5 开挖（爆破）时间：2011.1.5 10:55 素描编号：0039那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+953.8~ DK131+953.0 地质素描时间：2011.1.7 开挖（爆破）时间：2011.1.7 0:15 素描编号：0040那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+953.0~ DK131+952.2 地质素描时间：2011.1.7 开挖（爆破）时间：2011.1.7 9:55 素描编号：0041那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+952.2~ DK131+951.4 地质素描时间：2011.1.11 开挖（爆破）时间：2011.1.11 0:35 素描编号：0042那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+951.4~ DK131+950.6 地质素描时间：2011.1.11 开挖（爆破）时间：2011.1.11 11:05 素描编号：0043那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+950.6~ DK131+949.8 地质素描时间：2011.1.11 开挖（爆破）时间：2011.1.11 18:35 素描编号：0044那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+949.8~ DK131+949.0 地质素描时间：2011.1.12 开挖（爆破）时间：2011.1.12 1:45 素描编号：0045那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+949.0~ DK131+948.2 地质素描时间：2011.1.12 开挖（爆破）时间：2011.1.12 11:25 素描编号：0046那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+948.2~ DK131+947.4 地质素描时间：2011.1.12 开挖（爆破）时间：2011.1.12 22:10 素描编号：0047那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+947.4~ DK131+946.6 地质素描时间：2011.1.13 开挖（爆破）时间：2011.1.13 6:10 素描编号：0048新建云桂铁路（广西段）那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+946.6~ DK131+945.8 地质素描时间：2011.1.13 开挖（爆破）时间：2011.1.13 14:00 素描编号：0049新建云桂铁路（广西段）那吉隧道（出口）地质素描图工程名称：新建云桂铁路YGZQ-2标地质素描人员：魏秦然掌子面里程：DK131+945.8~ DK131+945.0 地质素描时间：2011.1.14 开挖（爆破）时间：2011.1.14 00:10 素描编号：0050。
地质素描地质素描，是以野外地质物象为对象，用素描技法描绘出地质客观实体的空间形态及相互关系。
如地貌景观、地质构造、岩石矿物等内容。
往往用许多文字还表达不清的地质现象，而一张素描图却表达得十分清楚，这对提高工效和工作质量起着重要作用。
地质素描工作分为外业和内业两部份，第一步先要对井巷现场地质情况进行收集，包括岩性、产状、构造、位置关系等，第二步进行内业整理，对外业工作所收集到的资料进行整理上图，按一定比例绘制地质情况，必要时附上文字说明，如有条件，对一些地质特殊地段还可采用井下摄影技术。
一、透视法在野外素描中的应用按近高远低、近大远小、近宽远窄、近前远后、近弯远直的透视法原理，将地质景观反映到素描图面上二、块面的应用法为了将复杂的地貌形态反映到面上，就需要先简单的几何体将类似的地形形态逐块进行勾绘，构成与素描对象近似的块面，以及各部分相对大小和结合关系，组成景物的整体关系。
块断面是构面形体的基本单位，不论地景形态多么复杂多变，但均可划分成理想的几何形体，有利于分析、对比和素描。
三、素描图中线条的运用（一）、轮廓线条：它概括了物象外形特点，相当于逆光照片中物体周边线.（二）、块面分割线条：表现物象表面起伏变化的线。
在轮廓像中反映物体次级形态的一种线条，使物体具有立体质感，以表示物体的（竖面、平面、斜面、波状面和弧形面）五大块面。
（三）、阴影线条：用于反映物体明暗差别的线条或点。
运用线条时根据五大块面，可选用水平线、直立线、斜线、弧线和曲线分别表示地形、物体形态的变化。
在素描中，运用各种线条要注意其反映物具体部位特征：弧线、曲线一般附合物体起伏变化特征，线条宜均匀柔滑，如缓山坡地形。
陡坡、陡崖用直竖线，线条一般平行，不要相互斜交呈网。
四、野外常用的几种地质素描图（一）、剖面素描：野外地质工作者经常在穿越主要地质路线时勾绘地质随手剖面，以反映所观察到的各种地质现象（地层、构造、侵入岩形态及穿插关系等），但多是和平常的剖面测制图相同，没有反映路线所通过的地形地貌和在不同高程上地质现象的变化，缺乏立体感。
断层分析六步法断层分析六步法断层的形成，从力学角度上讲是应力在煤〔岩〕体中从开始产生→应力积聚→最后释放的过程。
因此，在应力释放部位〔断层面〕及其附近的煤岩层中，会保存一些受力、释放的记录——断层的牵引、伴生和派生现象，这些现象可以证实断裂构造变动及其强度，或预示前方是否存在断层及所在的位置，因此分析判断、记录这些现象对分析判断断层意义重大，现以煤矿为例进行说明。
当采掘工作面出现断层构造时我们应充分利用断层自身特点，进行准确判断，为采掘赢得时间。
第一步：层位比照这是分析断层的根本方法，也是最常用的方法，直观性较强，往往能够直接判断断层性质。
当断层落差小于煤层厚度〔巷道高度〕时，通过直接观察就能轻易的进行判断。
当断层落差大于煤层厚度时，我们可以根据煤层顶底板岩性变化进行判断。
一般情况下，固定层位的岩层具有固定的性质和特点，通过对岩层层位的认知就可以对断层的性质进行分析和判断。
如我矿10煤层顶板岩石颜色一般较浅，为灰色，以细砂岩或粉砂岩为主，中厚层状，离煤层较近的泥岩中往往发育有碎片状叶片化石。
而煤层底板岩层颜色一般较深，为深灰色或灰黑色，以粉砂岩或泥岩为主，薄层状，离煤层较近的泥岩中往往发育有柱状或长条状根茎化石。
通过上述岩层特点就能很轻松得判断断层性质，指导生产。
但是当巷道施工层位在岩层中，且岩层厚度较大，断层断距小于岩层厚度时就不能利用该方法进行判断，这时我们用断层力学现象进行判断。
第二步：牵引分析断层的产生也是一个受力量变到质变的过程，也就是说岩层在外力作用下，经过塑性形变，最后刚性断裂的过程，在这一变化过程中，对周围岩层也会产生一定的影响，特别是剪切破断时，其牵引现象明显，这种牵引在地质学上又称为曳曲，即断块相当运动使断层两盘煤〔岩〕层发生弯曲现象。
正常情况下曳曲的指向就为相对盘运动方向。
见图一。
图一曳曲第三步：擦痕〔阶步〕判断擦痕又称“丁〞字痕，是擦沟和擦纹的总称。
它是由于断层在形成过程中岩粒摩擦断层面形成的痕迹，一般与断层两盘运动方向平行，“丁〞字痕丁头指向为对盘运动的方向，也就是说擦痕的延展方向表示断层的滑动方向。
