丝网印刷工艺培训资料

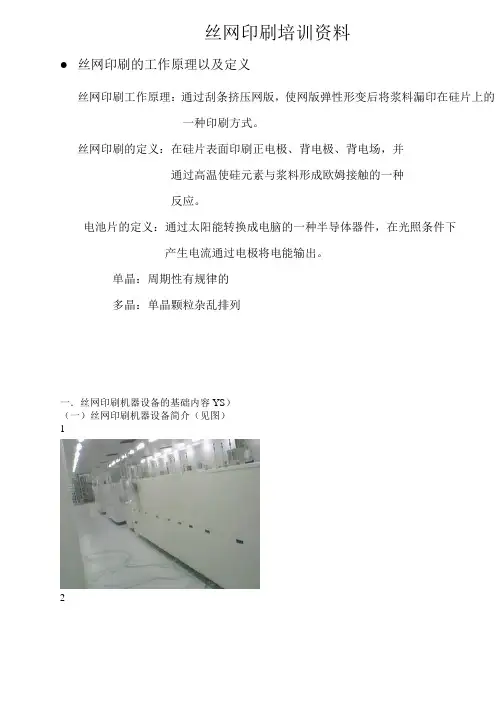

丝网印刷培训资料丝网印刷的工作原理以及定义丝网印刷工作原理：通过刮条挤压网版，使网版弹性形变后将浆料漏印在硅片上的一种印刷方式。

丝网印刷的定义：在硅片表面印刷正电极、背电极、背电场，并通过高温使硅元素与浆料形成欧姆接触的一种反应。

电池片的定义：通过太阳能转换成电脑的一种半导体器件，在光照条件下产生电流通过电极将电能输出。

单晶：周期性有规律的多晶：单晶颗粒杂乱排列一．丝网印刷机器设备的基础内容YS）（一）丝网印刷机器设备简介（见图）123456789101112(二)丝网印刷的工序流程（三）丝网印刷所接触的辅助工具以及化学品1）网版型号以及每道印刷运用的浆料及其作用网框的作用:跟网版结合后装在机器上1、使用洁净、干燥的无尘布，注意在不同工序使用的无尘布必须分开放置，不可混用；同一工序，擦拭台面与擦拭网版的无尘布也必须分开放置，不可混用；2、擦拭网版时注意要用力均匀、不可使网版局部受力而导致变形。

3、在网版底部沿副栅线方向来回擦拭。

擦拭好网版后，印刷一片电池片，肉眼观察印刷效果,检查是否有虚印、断线、漏浆、节点等。

网版的作用：提供硅片的固体图形（网版的寿命）一道为背电极印刷作用：易于焊接二道为背电场印刷作用：收集载流子三道为正电极印刷作用：收集电流运用浆料应遵循少量多次的原则2）浆料（银铝）的作用：制作太阳能电池所用的金属电极导体材料，属于镀膜材料，由一种或多种无机微粒在有机高分子中组成胶状或悬浮状。

银浆的用途：用于丝网印刷一、三两道注意事项：1使用前必须密封回温，并需要搅拌均匀后方可使用2严禁在车间和储存区吸烟食用存放食物和饮料。

禁止靠近热源，禁止吸入和食入，眼睛接触时不要揉搓，用清水冲洗15分钟以上就医。

皮肤接触用干布擦拭后在用肥皂和热水清洗接触部位。

3接触该产品时必须在良好的通风区域，应佩戴防护手套口罩和有关防护用品。

铝浆的用途：用于丝网印刷二道各种浆料型号：银铝浆：单晶用：3398，多晶用：3398、3347铝浆：RX8101、RC3369-3B银浆：单晶用:CN33462，多晶用:PV147注意事项：皮肤接触后用酒精擦拭后用清水和肥皂清洗该部位,眼睛部分用清水冲洗15分钟以上就医。

前言丝网印刷是一种古老的印刷方法，它在现代科技日趋发达的今天，正逐步焕发出勃勃生机，在各行各业中，发挥出越来越大的作用。

新的网印设备、材料和技术也不断涌现。

目前，中国丝网印刷市场年营业额达千亿元以上，相关经营单位达8万多家，操作人员及技术专家达上百万人。

潜力巨大的专业市场中，迫切需要提高专业人员技术水平、操作能力。

但是目前关于丝网印刷的培训教程比较零散，从业人员急需一套结合丝网印刷实际情况的标准培训教程。

为此，编者结合多年丝网印刷的实践，编辑出版了该本《丝网印刷技术培训教程》，详细系统的介结了丝网印刷的原理、丝网印刷的技术规范以及丝网印刷的操作方法，主要用来对初学者和入门者进行培训、提高，为丝网印刷行业培养出一批合格的专业技术人才。

本教程的特点是遵循理论与实践相结合的原则，在系统性、规范性的基础上，更注重可操作性和实用性。

该教程既可作为操作人员的自学参考使用，又可作为相关专业培训学校的培训教材。

目录第一章丝网印刷的现状和未来第二章丝网印刷技术基础（一）第一节丝网印刷的原理第二节丝网印刷文件设计制作要点与规范第三节网版制作基础----网版选择与应用第四节丝网印刷的制版方法第五节绷网要注意的主要技术和质量问题第六节特种丝印油墨的种类、特性及应用第七节助剂在专色油墨调配中的原因第三章丝网印刷技术基础（二）第一节丝网印刷中墨层控制考虑的因素第二节丝网印刷刮板的选用介绍第三节丝印光盘的制作手法第四节丝印条幅的制作手法第五节丝网印刷条形码要注意的问题第六节丝网印刷中易忽视的几个问题第七节丝网印刷常见故障及排除第四章丝网印刷质量控制第一节影响丝网印刷质量的因素分析第二节丝网印刷质量控制与检测第三节丝网印刷质量控制的一点心得第一章丝网印刷的现状和未来有人把丝印看作是一种“小众”（使用规模很小）的技术，但实际上丝网印刷是一个内涵丰富且富于变化的行业，涉及的领域非常广泛，能够制作出许多独一无二的效果，这是其它印刷方式所不能比的。

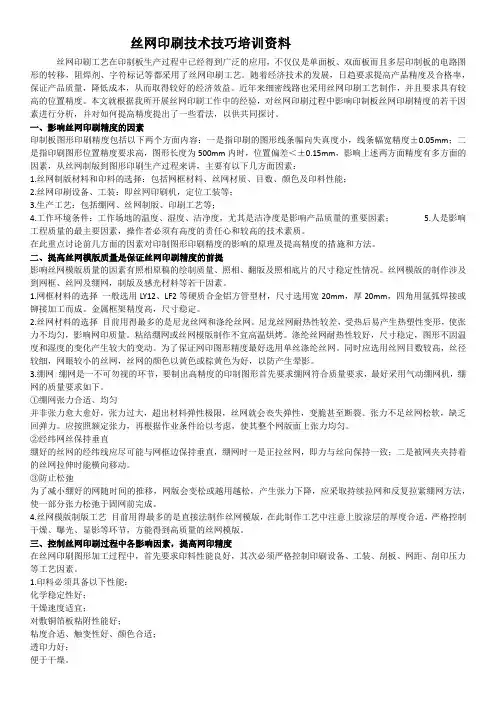

丝网印刷技术技巧培训资料丝网印刷工艺在印制板生产过程中已经得到广泛的应用，不仅仅是单面板、双面板而且多层印制板的电路图形的转移，阻焊剂、字符标记等都采用了丝网印刷工艺。

随着经济技术的发展，日趋要求提高产品精度及合格率，保证产品质量，降低成本，从而取得较好的经济效益。

近年来细密线路也采用丝网印刷工艺制作，并且要求具有较高的位置精度。

本文就根据我所开展丝网印刷工作中的经验，对丝网印刷过程中影响印制板丝网印刷精度的若干因素进行分析，并对如何提高精度提出了一些看法，以供共同探讨。

一、影响丝网印刷精度的因素印制板图形印刷精度包括以下两个方面内容：一是指印刷的图形线条幅向失真度小，线条幅宽精度±0.05mm；二是指印刷图形位置精度要求高，图形长度为500mm内时，位置偏差＜±0.15mm，影响上述两方面精度有多方面的因素，从丝网制版到图形印刷生产过程来讲，主要有以下几方面因素：1.丝网制版材料和印料的选择：包括网框材料、丝网材质、目数、颜色及印料性能；2.丝网印刷设备、工装：即丝网印刷机，定位工装等；3.生产工艺：包括绷网、丝网制版、印刷工艺等；4.工作环境条件：工作场地的温度、湿度、洁净度，尤其是洁净度是影响产品质量的重要因素；5.人是影响工程质量的最主要因素，操作者必须有高度的责任心和较高的技术素质。

在此重点讨论前几方面的因素对印制图形印刷精度的影响的原理及提高精度的措施和方法。

二、提高丝网模版质量是保证丝网印刷精度的前提影响丝网模版质量的因素有照相原稿的绘制质量、照相、翻版及照相底片的尺寸稳定性情况。

丝网模版的制作涉及到网框、丝网及绷网，制版及感光材料等若干因素。

1.网框材料的选择一般选用LY12、LF2等硬质合金铝方管型材，尺寸选用宽20mm，厚20mm，四角用氩弧焊接或铆接加工而成。

金属框架精度高，尺寸稳定。

2.丝网材料的选择目前用得最多的是尼龙丝网和涤纶丝网。

尼龙丝网耐热性较差，受热后易产生热塑性变形，使张力不均匀，影响网印质量。
