高考化学复习-化学平衡图像问题详解在教辅资料或模拟题中经常会出现下列经典图像对于化学反应mA(g)＋nB(g)＝pC(g)＋qD(g)图1 图2设置的问题及解释如下：M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。
思考M点一定就是平衡点吗？M点后一定是平衡移动吗？先来看几道高考题：1、（2019江苏）在恒压、NO和O2的起始浓度一定的条件下，催化反应相同时间，测得不同温度下NO转化为NO2的转化率如图中实线所示(图中虚线表示相同条件下NO的平衡转化率随温度的变化)。
下列说法正确的是A．反应2NO(g)+O2(g)2NO2(g)的ΔH>0B．图中X点所示条件下，延长反应时间能提高NO转化率C．图中Y点所示条件下，增加O2的浓度不能提高NO转化率D．380℃下，c起始(O2)=5.0×10−4 mol·L−1，NO平衡转化率为50%，则平衡常数K>2000【思考】最高点是平衡点吗？分析实线和虚线变化的原因是什么？从题目信息可以看出，最高点不是平衡点，相同时间，转化率减低，可能是催化剂降低活性（注意区别失活与减低活性）【答案】BD【解析】A.随温度升高NO的转化率先升高后降低，说明温度较低时反应较慢，一段时间内并未达到平衡，分析温度较高时，已达到平衡时的NO 转化率可知，温度越高NO转化率越低，说明温度升高平衡向逆方向移动，根据勒夏特列原理分析该反应为放热反应，∆H<0，故A错误；B.根据上述分析，X 点时，反应还未到达平衡状态，反应正向进行，所以延长反应时间能提高NO的转化率，故B正确；C.Y点，反应已经达到平衡状态，此时增加O2的浓度，使得正反应速率大于逆反应速率，平衡向正反应方向移动，可以提高NO的转化率，故C错误；D.设NO起始浓度为amol/L，NO的转化率为50%，则平衡时NO、O2和NO2的浓度分别为0.5amol/L、(5×10-4-0.25a)mol/L、0.5amol/L，根据平衡常数表达式K=>=2000，故D正确；故选BD。

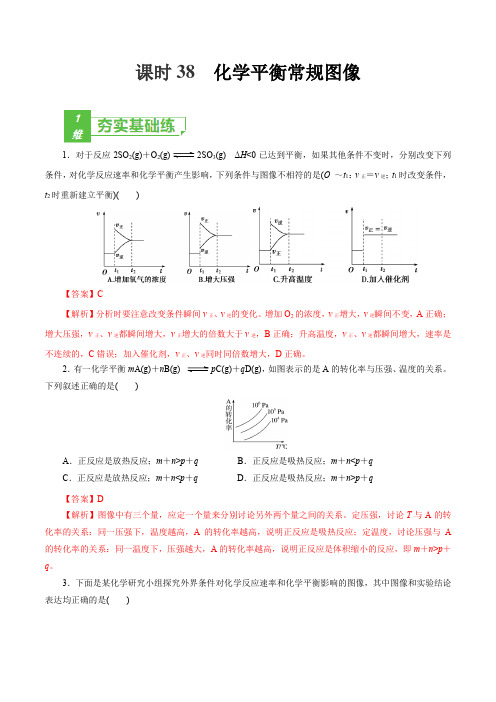

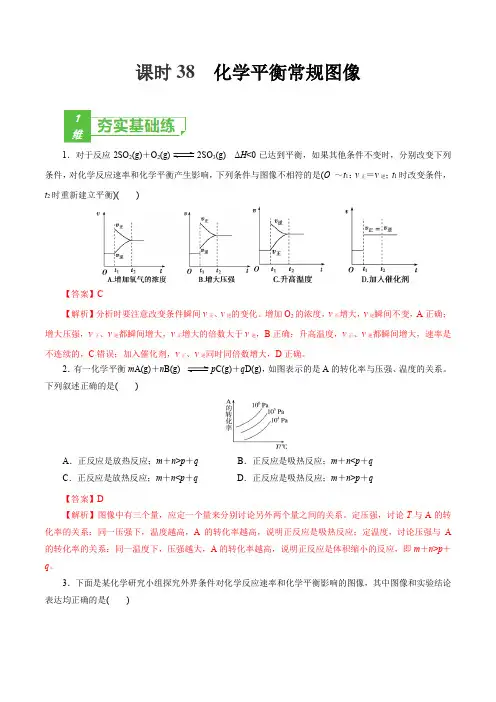

课时38 化学平衡常规图像1．对于反应2SO2(g)＋O2(g)2SO3(g)ΔH<0已达到平衡，如果其他条件不变时，分别改变下列条件，对化学反应速率和化学平衡产生影响，下列条件与图像不相符的是(O～t1：v正＝v逆；t1时改变条件，t2时重新建立平衡)()【答案】C【解析】分析时要注意改变条件瞬间v正、v逆的变化。
增加O2的浓度，v正增大，v逆瞬间不变，A正确；增大压强，v正、v逆都瞬间增大，v正增大的倍数大于v逆，B正确；升高温度，v正、v逆都瞬间增大，速率是不连续的，C错误；加入催化剂，v正、v逆同时同倍数增大，D正确。
2．有一化学平衡m A(g)＋n B(g) p C(g)＋q D(g)，如图表示的是A的转化率与压强、温度的关系。
下列叙述正确的是()A．正反应是放热反应；m＋n>p＋q B．正反应是吸热反应；m＋n<p＋qC．正反应是放热反应；m＋n<p＋q D．正反应是吸热反应；m＋n>p＋q【答案】D【解析】图像中有三个量，应定一个量来分别讨论另外两个量之间的关系。
定压强，讨论T与A的转化率的关系：同一压强下，温度越高，A的转化率越高，说明正反应是吸热反应；定温度，讨论压强与A 的转化率的关系：同一温度下，压强越大，A的转化率越高，说明正反应是体积缩小的反应，即m＋n>p＋q。
3．下面是某化学研究小组探究外界条件对化学反应速率和化学平衡影响的图像，其中图像和实验结论表达均正确的是()A．①是其他条件一定时，反应速率随温度变化的图像，正反应ΔH<0B．②是在平衡体系的溶液中溶入少量KCl晶体后化学反应速率随时间变化的图像C．③是在有无催化剂存在下建立的平衡过程图像，a是使用催化剂时的曲线D．④是一定条件下，向含有一定量A的容器中逐渐加入B时的图像，压强p1>p2【答案】C【解析】根据图像①，升高温度，平衡正向移动，正反应ΔH>0，A错；②反应实质是Fe3＋＋3SCN－Fe(SCN)3，K＋和Cl－不参加化学反应，KCl浓度增大不影响化学平衡，B错；③使用催化剂，反应速率加快，先达到平衡，C正确；④此反应为反应前后气体物质的量不变的化学反应，改变压强不影响平衡状态，即不影响A的转化率，且由于不断加入B，A的转化率增大，D错。

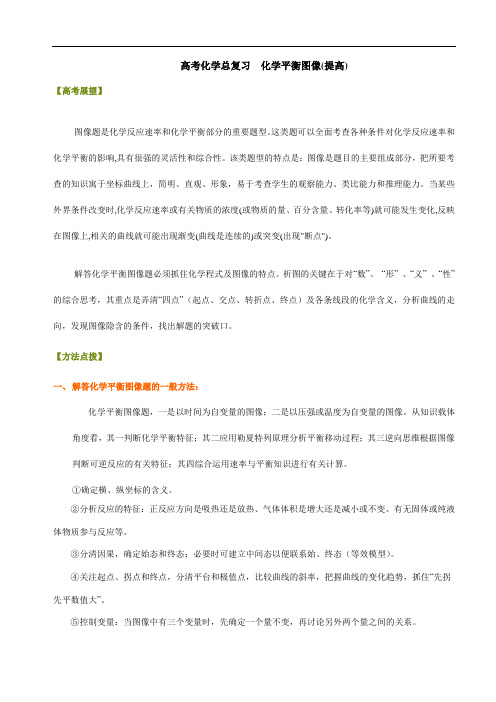

高考化学总复习化学平衡图像(提高)【高考展望】图像题是化学反应速率和化学平衡部分的重要题型。
这类题可以全面考查各种条件对化学反应速率和化学平衡的影响,具有很强的灵活性和综合性。
该类题型的特点是：图像是题目的主要组成部分，把所要考查的知识寓于坐标曲线上，简明、直观、形象，易于考查学生的观察能力、类比能力和推理能力。
当某些外界条件改变时,化学反应速率或有关物质的浓度(或物质的量、百分含量、转化率等)就可能发生变化,反映在图像上,相关的曲线就可能出现渐变(曲线是连续的)或突变(出现"断点")。
解答化学平衡图像题必须抓住化学程式及图像的特点。
析图的关键在于对“数”、“形” 、“义” 、“性”的综合思考，其重点是弄清“四点”（起点、交点、转折点、终点）及各条线段的化学含义，分析曲线的走向，发现图像隐含的条件，找出解题的突破口。
【方法点拨】一、解答化学平衡图像题的一般方法：化学平衡图像题，一是以时间为自变量的图像；二是以压强或温度为自变量的图像。
从知识载体角度看，其一判断化学平衡特征；其二应用勒夏特列原理分析平衡移动过程；其三逆向思维根据图像判断可逆反应的有关特征；其四综合运用速率与平衡知识进行有关计算。
①确定横、纵坐标的含义。
②分析反应的特征：正反应方向是吸热还是放热、气体体积是增大还是减小或不变、有无固体或纯液体物质参与反应等。
③分清因果，确定始态和终态；必要时可建立中间态以便联系始、终态（等效模型）。
④关注起点、拐点和终点，分清平台和极值点，比较曲线的斜率，把握曲线的变化趋势，抓住“先拐先平数值大”。
⑤控制变量：当图像中有三个变量时，先确定一个量不变，再讨论另外两个量之间的关系。
⑥最后检验结论是否正确。
二、常见化学平衡图像归纳：例：对于反应mA (g)+nB (g)pC (g)+qD (g)，若m+n＞p+q且ΔH＞0。
1．v-t图像2．v-p（T）图像3．c-t图像4．c-p（T）图像【典型例题】类型一：速率-时间的图像例1．右图是恒温下某化学反应的反应速率随反应时间变化的示意图，下列叙述与示意图不相符合．．．．的是（）A．反应达平衡时，正反应速率和逆反应速率相等B．该反应达到平衡态Ⅰ后，增大反应物浓度，平衡发生移动，达到平衡态ⅡC．该反应达到平衡态Ⅰ后，减小反应物浓度，平衡发生移动，达到平衡态ⅡD．同一反应物在平衡态Ⅰ和平衡态Ⅱ时浓度不相等【思路点拨】从图像可看出该反应达到平衡态Ⅰ后v正突然增大，v逆当时不变，而后才增大，应该是增大反应物浓度所致。
专题34 化学平衡图像（满分42分时间20分钟）姓名：班级：得分：1．在密闭容器中，反应2X（g）+ Y 2（g） 2XY（g）△H<0，达到甲平衡。
在仅改变某一条件后，达到乙平衡，下列分析正确的是A．图I中，甲、乙的平衡常数分别为K1、K2，则K1<K2B．图Ⅱ中，平衡状态甲与乙相比，平衡状态甲的反应物转化率低C．图Ⅱ中，t时间是增大了压强D．图Ⅲ是反应分别在甲、乙条件下达到平衡，说明乙温度高于甲【答案】D考点：考查化学平衡图像分析。
2．如图是关于反应A2(g)+B2(g) 2C(g)+D(g) △H<0的平衡移动图像，影响平衡移动的原因可能是A ．温度、压强不变，充入一些A 2(g)B ．压强不变，降低温度C ．压强、温度不变，充入一些与之不反应的惰性气体D ．升高温度，同时加压 【答案】A【考点定位】考查化学反应速率与化学平衡【名师点晴】该题的难点是压强对平衡状态的影响，特别是“惰性气体”对化学平衡的影响：①恒温、恒容条件：原平衡体系−−−−→−充入惰性气体体系总压强增大→体系中各组分的浓度不变→平衡不移动。
②恒温、恒压条件：原平衡体系−−−−→−充入惰性气体容器容积增大，各反应气体的分压减小→体系中各组分的浓度同倍数减小（等效于减压），平衡向气体体积增大的方向移动。
3．在某容积一定的密闭容器中，有下列的可逆反应：A (g)+B (g)xC (g)，有图Ⅰ所示的反应曲线，试判断对图Ⅱ的说法中正确的是(T 表示温度，P 表示压强，C%表示C 的体积分数)A ．P 3＞P 4，y 轴表示B 的转化率 B ．P 3＜P 4，y 轴表示B 的体积分数C ．P 3＜P 4，y 轴表示混合气体的密度D ．P 3＜P 4，y 轴表示混合气体的平均摩尔质量 【答案】A【考点定位】考查化学平衡图象【名师点晴】本题旨在考查学生对化学平衡图象的理解．解答这类图象题，首先要“译”出其化学含义。

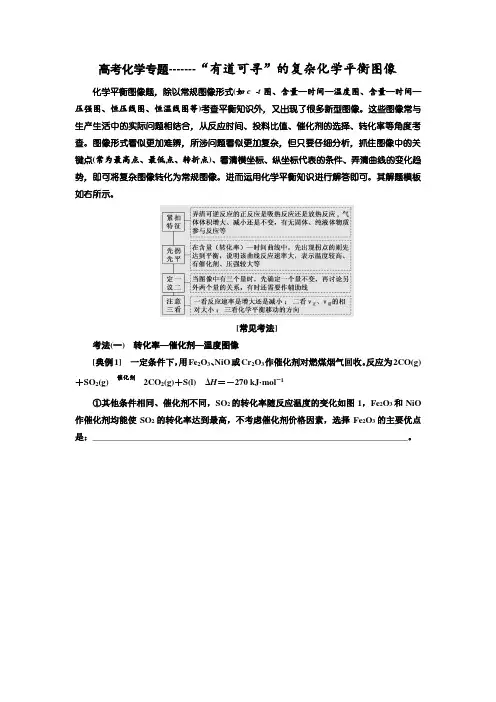

高考化学专题-------“有道可寻”的复杂化学平衡图像化学平衡图像题，除以常规图像形式(如c-t图、含量—时间—温度图、含量—时间—压强图、恒压线图、恒温线图等)考查平衡知识外，又出现了很多新型图像。
这些图像常与生产生活中的实际问题相结合，从反应时间、投料比值、催化剂的选择、转化率等角度考查。
图像形式看似更加难辨，所涉问题看似更加复杂，但只要仔细分析，抓住图像中的关键点(常为最高点、最低点、转折点)、看清横坐标、纵坐标代表的条件、弄清曲线的变化趋势，即可将复杂图像转化为常规图像。
进而运用化学平衡知识进行解答即可。
其解题模板如右所示。
[常见考法]考法(一)转化率—催化剂—温度图像[典例1]一定条件下，用Fe2O3、NiO或Cr2O3作催化剂对燃煤烟气回收。
反应为2CO(g)＋SO2(g)催化剂2CO2(g)＋S(l)ΔH＝－270 kJ·mol－1①其他条件相同、催化剂不同，SO2的转化率随反应温度的变化如图1，Fe2O3和NiO 作催化剂均能使SO2的转化率达到最高，不考虑催化剂价格因素，选择Fe2O3的主要优点是：________________________________________________________________________。
[答案]①Fe2O3作催化剂时，在相对较低的温度可获得较高的SO2转化率，从而节约能源②a考法(二)转化率—投料比—温度图像[典例2]将燃煤废气中的CO2转化为甲醚的反应原理为2CO2(g)＋6H2(g)催化剂CH3OCH3(g)＋3H2O(g)，已知在压强为a MPa下，该反应在不同温度、不同投料比时，CO2的转化率见下图：[答案]放热不变考法(三)转化率—催化剂图像[典例3]采用一种新型的催化剂(主要成分是Cu-Mn合金)，利用CO和H2制备二甲醚(DME)。
主反应：2CO(g)＋4H 2(g)CH 3OCH 3(g)＋H 2O(g) 副反应：CO(g)＋H 2O(g)CO 2(g)＋H 2(g) CO(g)＋2H 2(g)CH 3OH(g)测得反应体系中各物质的产率或转化率与催化剂的关系如图所示。
高(Gao)考化学专题复习：化学平衡图像专题1．对反(Fan)应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述(Shu)正确的是A. 依(Yi)据图①，若(Ruo)t1时升高温度，则ΔH<0B. 依据图①，若t1时增大压强，则D是固体或液体C. 依据图②，P1>P2D. 依据图②，物质D是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大【答案】B3．—定条(Tiao)件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往(Wang) 2L 恒容密(Mi)闭容器中充入 1 mol CO2和(He)3 mol H2，在不同催化剂作(Zuo)用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是A. a 点 v(正)>v(逆）B. b点反应放热53.7 kJC. 催化剂效果最佳的反应是③D. c点时该反应的平衡常数K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应A+2B2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B一定都是气体C. D一定不是气体D. C可能是气体【答案】B5．下图是恒温下H2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是A. 升高温(Wen)度B. 增大(Da)压强C. 增大反应(Ying)物浓度D. 加入(Ru)催化剂【答(Da)案】C6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO2(g)+N2(g)。
