高考化学平衡图像精选必刷试题

化学反应速率、化学平衡图像一、ν-t图像或c-t图像1、对于反应2SO 2(g)+O2(g) 2SO3(g) △H＜0，填写改变的条件及平衡移动的方向。

t 1时，，平衡向移动。

t2时，，平衡向移动。

t3时，，平衡向移动。

t4时，，平衡向移动。

改变条件，图像一点保持连续；改变，两点突变，__________使正逆反应速率同等程度的增大而平衡不移动。

2、对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下，增大压强，反应速率变化如右图所示，则图像中关于X、Y、Z、W四种物质的聚集状态为( )A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体3、在密闭容器,一定条件下进行反应,mA(g)+nB(g) pC(g)+qD(g)，若增大压强或升高温度,重新达到平衡,变化过程均如右图所示,则对该反应叙述正确的是( )A．正反应是吸热反应B．逆反应是吸热反应C．m+n>p+q D．m+n<p+q4、N2(g)+3H2(g) 2NH3(g) △H<0 在某一时间段中反应速率与反应过程的曲线关系如图,则图中氨的百分含量最低的时间段是( ) ，氨的百分含量最高的时间段是( )A.t0－t1B.t2－t3C.t3－t4D. t5－t65、今有X（g）+Y(g) 2Z(g) △H<0。

从反应开始经过t1后达到平衡状态，t2时由于条件改变，平衡受到破坏，在t3时又达到平衡，引起t2→t3曲线变化的原因是( )A．增大X或Y的浓度B．增大压强C．增大Z的浓度D．升高温度6、右图表示800℃时A、B、C三种气体物质的浓度随时间的变化情况，t1是到达平衡状态的时间。

试回答：(1)该反应的反应物是______；(2)反应物的转化率是______；(3)该反应的化学方程式为___________________________。

高二化学（必修一）化学平衡图象练习题（含答案解析）学校:___________姓名：___________班级：___________一、单选题1．在2A(g)+B(g)=3C(g)+5D(g)反应中，表示该反应速率最快的是（）A．v(A)=2mol·L-1·min-1B．v(B)=0.3mol·L-1·s-1C．v(C)=0.8mol·L-1·s-1D．v(D)=1mol·L-1·s-12．a A(g)+b B(g)⇌c C(g)+d D(g)Δ H=Q，同时符合两图中各曲线规律的是（）A．a+b>c+d T1>T2 Q>0B．a+b>c+d T1>T2 Q<0C．a+b>c+d T1<T2 Q<0D．a+b＜c+d T1<T2 Q<03．CuCl2溶液中存在平衡：[Cu(H2O)4]2+(蓝色)+4Cl-⇌[CuCl4]2-(黄色)+4H2O，下列说法中错误的是（）A．[CuCl4]2-中铜的化合价是+2价B．1mol[Cu(H2O)4]2+中σ键的物质的量为12molC．向溶液中加入AgNO3可使黄绿色的CuCl2溶液变成蓝色D．若升高CuCl2溶液温度，溶液pH不变4．在某恒容密闭容器中充入一定量的O2(g)和O3(g)，发生反应2O3(g)3O2(g) △H<0，下列说法正确的是（）A．若混合气体的密度不再随时间而改变，则该反应达到平衡B．加入合适的催化剂，反应达到平衡后，O2的体积分数增大C．该反应的生成物的总能量大于反应物的总能量D．若起始时充入少量的稀有气体，则该反应的反应速率保持不变5．中国科学技术大学设计出一种“松果结构”的铂金属催化剂，在催化电解水制氢效果不变的情况下，铂金属的用量降低到传统商业催化剂的175，下列说法不正确的是（）A．催化剂的结构会影响催化效果B．使用“松果结构”的铂金属催化剂能够极大提高水的转化率C．使用铂金属催化剂能够降低电解水的活化能D．氢能是一种高能、洁净的可再生能源6．以Cu/Zn O/Al2O3为催化剂，乙醇直接合成乙酸乙酯过程中发生的可逆反应如下：C2H5OH(g)=CH3CHO(g)+H2(g)；Δ H=59kJ·mol-12CH3CHO(g)+H2O(g)=C2H5OH(g)+CH3COOH(g)；Δ H=-86kJ·mol-1CH3COOH(g)+C2H5OH(g)=CH3COOC2H5(g)+H2O(g)；Δ H=-25kJ·mol-12C2H5OH(g)=C2H5OC2H5(g)+H2O(g)；Δ H=-44kJ·mol-1其他条件相同，将无水乙醇经预热气化后以一定流速通过装有催化剂的反应管，将出口处收集到的乙酸乙酯、乙醛、乙醚、乙酸、乙醇冷凝，测得部分有机物占全部有机物的质量分数与反应温度的关系如图所示。

2020高高高高高考高高—— 高高高高高高高高高高高高高30高高一、单选题（本大题共26小题，共52分）1.以CO2和NH3为原料可合成尿素[CO(NH2)2]，反应为：2NH3(g)+CO2(g)⇌CO(NH2)2(s)+H2O(g)。

达到平衡时，NH3的转化率α随温度变化的情况如下图。

下列说法不正确的是()A. 该反应的△H<0B. 若y为压强，则y1>y2C. 若y表示反应起始时的水碳比c(n H2On CO2)，则y1>y2D. 在恒温恒容(2L)的容器和绝热恒容(2L)容器中，分别加入2molNH3(g)和1molCO2(g)，达到平衡时，恒温恒容体系中氨气的转化率大于绝热恒容体系中氨气的转化率2.有Ⅰ～Ⅳ四个容积均为0.5L的恒容密闭容器，在Ⅰ、Ⅱ、Ⅲ中按不同投料比(Z)充入HCl和O2(如下表)，加入催化剂发生反应：4HCl(g)+O2(g)=2Cl2(g)+2H2O(g)ΔH，HCl的平衡转化率(α)与Z和温度(T)的关系如图所示。

下列说法正确的是()容器起始时T/℃n(HCl)/mol ZⅠ3000.25aⅡ3000.25bⅢ3000.254A. ΔH<0，a>4>bB. 300℃时该反应的平衡常数的值为640C. 容器Ⅲ某时刻处在R点，则R点的v正<v逆，压强：p(R)>p(Q)D. 若起始时，在容器Ⅳ中充入0.25molCl2和0.25molH2O(g)，300℃达平衡时容器中c(HCl)=0.2mol⋅L−13.已知反应2SO2(g)+O2(g)⇌2SO3(g)ΔH<0，向某体积恒定的密闭容器中按体积比2∶1充入SO2和O2，在一定条件下发生反应。

如图是某物理量(Y)随时间(t)变化的示意图(图中T表示温度)，Y可以是()A. O2的体积分数B. 混合气体的密度C. 密闭容器内的压强D. SO2的转化率4.肼(N2H4)和氧气的反应情况受温度影响．某同学设计方案探究温度对产物影响的结果如图所示．下列说法不正确．．．的是()A. 温度较低时，肼和氧气主要发生的反应N2H4+O2=N2+2H2OB. 900℃时，能发生N2+O2=2NOC. 900℃时，N2的产率与NO的产率之和可能小于1D. 该探究方案是将一定量的肼和氧气、在密闭容器中进行不断升温实验5.X、Y、Z三种气态物质在298K下发生反应，其变化符合下列各图．下列说法一定正确的是()A. 该反应热化学方程式为X(g)+3Y(g)⇌2Z(g)，△H=−(E2−E1)B. 若图Ⅲ中甲表示压强，乙表示Z的含量，其变化符合图Ⅲ中的曲线C. 若容器容积为10L，t1=10s，则前10s内的平均反应速率为v(Y)=0.006mol⋅L−1s−1D. 若该体系在373K下反应，则达到平衡所需时间小于t1，且达到平衡时c(X)>0.3mol/L6.向甲、乙两个容积均为1L的恒容容器中，分别充入2molA、2molB和1molA、1molB.相同温度下，发生反应：A(g)+B(g)⇌xC(g)△H<0.测得两容器中c(A)随时间t 的变化如图所示．下列说法不正确的是()A. x不可能等于2B. 甲、乙两容器中反应达平衡时，平衡常数K(甲)=K(乙)C. 将乙容器升温可使甲、乙容器内各物质的体积分数相同D. 若向甲容器中再充入2molA、2molB，则平衡时甲容器中0.78mol/L<c(A)<1.56mol/L7.在中性、室温下，催化剂FeQ或FeCuQ作用H2O2解离产生的⋅OH来降解浓度为C0的苯酚，降解率D%[D%=(C0C t)/C0]随H2O2浓度、反应时间的关系如图所示(保持其他条件相同)。

化学平衡图像一、选择题：(每题有1-2个选项符合题意)1．氯在饮用水处理中常用作杀菌剂，且HClO的杀菌能力比ClO﹣强，25℃时氯气﹣氯水体系中存在以下平衡关系：Cl 2(g)Cl2(aq) K1=10﹣1.2Cl 2(aq)+H2O HClO+H++Cl﹣K2=10﹣3.4HClO H++ClO﹣K a=？其中Cl2(aq)、HClO和ClO﹣分别在三者中所占分数(α)随pH变化的关系如图所示，下列表述正确的是( ) A．Cl 2(aq)+H2O2H++ClO﹣+Cl﹣K=10﹣10.9B．在氯处理水体系中，c(HClO)+c(ClO﹣)=c(H+)﹣c(OH﹣)C．用氯处理饮用水时，pH=7.5时杀菌效果比pH=6.5时差D．氯处理饮用水时，在夏季的杀菌效果比在冬季好2．一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是( )A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s）B．反应开始时10s，X的物质的量浓度减少了0.79mol/LC．反应开始时10s，Y的转化率为79.0%D．反应的化学方程式为：X(g)＋Y(g)Z(g)3．右图为可逆反应A (g)+2B (g)nC (g)；ΔH＜0，生成物C的浓度随压强变化并建立平衡的关系图，则n 值与压强p1、p2的关系正确的是( )A．p2＞p1，n＜3 B．p2＞p1，n＞3C．p1＞p2，n＜3 D．p1＞p2，n＞34．如图所示，a曲线表示一定条件可逆反应X(g)+Y(g)2Z(g)+W(s)(正反应为放热反应)的反应过程。

若使a曲线变为b曲线，可采取的措施是（）A．加入催化剂B．增大Y的浓度C．降低温度D．增大体系压强5．对于可逆反应2AB3 (g)A2 (g)+3B2(g) ΔH＞0，下列图像正确的是( )6．已知：4NH 3(g)+5O 2(g)4NO(g)+6H 2(g). △H = -1025kJ/mol 该反应是一个可逆反应。

【达标检测16】----化学平衡图像问题一、选择题1、下图是可逆反应A+2B 2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此可推断（AB ）A、正反应是放热反应B、若A、B是气体，则D是液体或固体C、逆反应是放热反应．D、A、B、C、D均为气体2、在密闭容器中充入A、B或G、H进行可逆反应：aA（气）+bB（气）gG（气）+hH （气）;△H=QkJ/mol ，图甲、图乙分别表示在虚线所示部位改变温度（T）或压强对化学平衡与反应速率的影响（t表示时间），则下列结论中正确的是（ A ）A、开始时充入G和H a+b＜g+h Q＜0B、开始时充入G和H a+b＜g+h Q＞0C、开始时充入G和H a+b＞g+h Q＞0D、开始时充入A和B a+b＞g+h Q＞03、可逆反应A（气）+2B（气）nC（气），在不同压强（P1、P2）下，测得C的体积分数跟反应时间的关系如图所示，以下结论正确的是（ C ）A、P1＞P2，n ＞3B、P1＞P2，n ＜3C、P1＜P2，n ＞3D、P1＜P2，n ＜34、如下图所示a曲线表示一定条件下可逆反应X（g）+Y（g）2Z（g）+W（s）△H ＜0的反应过程。

若使a曲线变成b曲线，可采取的措施是（AD ）A、加入催化剂B、增加Y的浓度C、降低温度D、增大体系压强5、反应A（g）+B（g）C（g）+D（g）；△H＞0分别在673K和373K时进行，得C 的体积分数和时间的关系曲线如下图所示，其中能正确表示此反应的图象是（ C ）6、在容器相同的五个容器中，分别充入同量的N2和H2，在不同温度下任其反应：N2＋3H22NH3，分别在同时刻测得其中NH3的体积百分比，连成如下图所示曲线，不正确的叙述是（ C ）。

A、放热反应B、E、F二点尚未达到化学平衡状态C、H、I二点尚未达到化学平衡状态D、G、H、I三点已达到化学平衡状态7、反应：L（s）+ a G（g） b R（g）达到平衡时，温度和压强对该反应的影响如下图所示，图中：压强P1>P2，X轴表示温度，Y轴表示平衡混合气中G的体积分数。

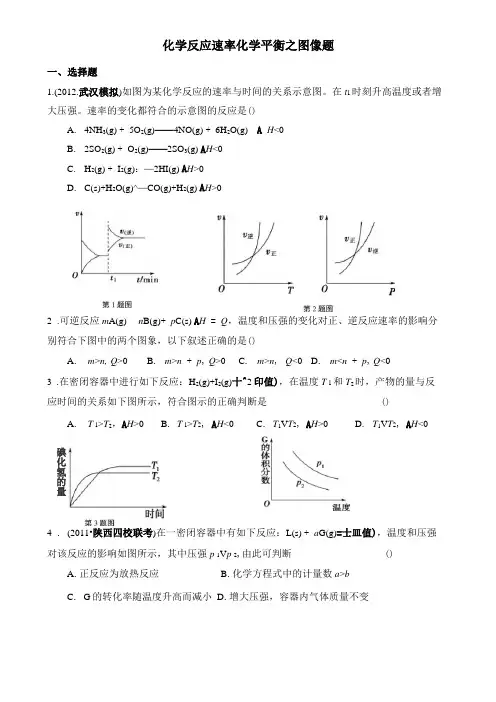

化学反应速率化学平衡之图像题一、选择题1.(2012.武汉模拟)如图为某化学反应的速率与时间的关系示意图。

在t 1时刻升高温度或者增大压强。

速率的变化都符合的示意图的反应是()A. 4NH 3(g) + 5O 2(g)——4NO(g) + 6H 2O(g)B. 2SO 2(g) + O 2(g)——2SO 3(g) A H <0C. H 2(g) + I 2(g)：—2HI(g) A H >0D. C(s)+H 2O(g)^—CO(g)+H 2(g) A H >02 .可逆反应m A(g) n B(g)+ p C(s) A H = Q ，温度和压强的变化对正、逆反应速率的影响分别符合下图中的两个图象，以下叙述正确的是()A . m >n, Q >0B . m >n + p , Q >0C . m >n , Q <0D . m <n + p , Q <03 .在密闭容器中进行如下反应：H 2(g)+I 2(g)十^2印值)，在温度T 1和T 2时，产物的量与反应时间的关系如下图所示，符合图示的正确判断是() A . T 1>T 2，A H >0B . T 1>T 2, A H <0C . T 1V T 2, A H >0D . T 1V T 2, A H <04 . (2011•陕西四校联考)在一密闭容器中有如下反应：L(s) + a G(g)=士皿值)，温度和压强对该反应的影响如图所示，其中压强p 1V p 2,由此可判断()A .正反应为放热反应B .化学方程式中的计量数a >bC . G 的转化率随温度升高而减小D .增大压强，容器内气体质量不变A H <0 碘化氢的量C . 4NH 3(g) + 5O 2(g) 4NO(g) + 6H 2O(g) A H <05 .下图是表示外界条件(温度和压强)变化对反应的影响，L (s ) +G (g ) ==2R (g ), △H >0,在图中y 轴是指A.平衡混合物中R 的质量分数B.平衡混合物中G 的质量分数6 .在一定条件下，固定容积的密闭容器中反应：2NO 2 (g ) O 2 (g ) + 2NO (g )；△H >0,达到平衡。

专题34 化学平衡图像（满分42分时间20分钟）姓名：班级：得分：1．在密闭容器中，反应2X（g）+ Y 2（g） 2XY（g）△H<0，达到甲平衡。

在仅改变某一条件后，达到乙平衡，下列分析正确的是A．图I中，甲、乙的平衡常数分别为K1、K2，则K1<K2B．图Ⅱ中，平衡状态甲与乙相比，平衡状态甲的反应物转化率低C．图Ⅱ中，t时间是增大了压强D．图Ⅲ是反应分别在甲、乙条件下达到平衡，说明乙温度高于甲【答案】D考点：考查化学平衡图像分析。

2．如图是关于反应A2(g)+B2(g) 2C(g)+D(g) △H<0的平衡移动图像，影响平衡移动的原因可能是A ．温度、压强不变，充入一些A 2(g)B ．压强不变，降低温度C ．压强、温度不变，充入一些与之不反应的惰性气体D ．升高温度，同时加压 【答案】A【考点定位】考查化学反应速率与化学平衡【名师点晴】该题的难点是压强对平衡状态的影响，特别是“惰性气体”对化学平衡的影响：①恒温、恒容条件：原平衡体系−−−−→−充入惰性气体体系总压强增大→体系中各组分的浓度不变→平衡不移动。

②恒温、恒压条件：原平衡体系−−−−→−充入惰性气体容器容积增大，各反应气体的分压减小→体系中各组分的浓度同倍数减小（等效于减压），平衡向气体体积增大的方向移动。

3．在某容积一定的密闭容器中，有下列的可逆反应：A (g)+B (g)xC (g)，有图Ⅰ所示的反应曲线，试判断对图Ⅱ的说法中正确的是(T 表示温度，P 表示压强，C%表示C 的体积分数)A ．P 3＞P 4，y 轴表示B 的转化率 B ．P 3＜P 4，y 轴表示B 的体积分数C ．P 3＜P 4，y 轴表示混合气体的密度D ．P 3＜P 4，y 轴表示混合气体的平均摩尔质量 【答案】A【考点定位】考查化学平衡图象【名师点晴】本题旨在考查学生对化学平衡图象的理解．解答这类图象题，首先要“译”出其化学含义。

化学平衡图像1．对于反应N2(g)＋3H2(g)2NH3(g)ΔH＜0，下列研究目的和示意图相符的是()A B C D研究目的压强对反应的影响(p2＞p1)温度对反应的影响平衡体系中增加N2的浓度对反应的影响催化剂对反应的影响示意图2．某容积可变的密闭容器中盛有足量的A，通入气体B，发生反应：A(s)+3B(g)2C(g)+D(g)ΔH<0，在一定温度和压强下达到平衡。

若平衡时C的物质的量与加入B的物质的量的变化关系如图所示。

则下列说法中正确的是()A．若保持压强不变，降低温度时，图中角度a将变小B．若缩小容器的体积，增大压强，平衡向正反应方向移动C．若保持压强不变，再通入B，则再次达到平衡时正、逆反应速率均增大D．平衡时B、C的物质的量之比为1：23．工业生产苯乙烯是利用乙苯的脱氢反应：达到平衡后改变反应条件，下列图中曲线变化不正确的是()4．已知可逆反应aA＋bB cC中，物质的含量A%和C%随温度的变化曲线如图所示，下列说法正确的是()A．该反应在T1、T3温度时达到过化学平衡B．该反应在T2温度时达到过化学平衡C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向移动5．CO2与H2合成(CH3)2O(二甲醚)是煤化工中的重要反应，有关信息如下：2CO(g)+6H2(g)(CH3)2O(g)+3H2O(g)ΔH<0。

恒容下，该反应达平衡后，改变横坐标表示的反应条件，下列示意图正确的是()6．在某容积一定的密闭容器中，有下列的可逆反应：A（g）＋B（g）xC（g）（正反应放热）有图Ⅰ所示的反应曲线，试判断对图Ⅱ的说法中正确的是（T表示温度，P表示压强，C%表示C的体积分数）()A．P3＜P4，y轴表示A的转化率B．P3＜P4，y轴表示B的体积分数C．P3＜P4，y轴表示混合气体的密度D．P3＞P4，y轴表示混合气体的平均摩尔质量7．反应mA（固）+nB（气pC（气）ΔH<0。

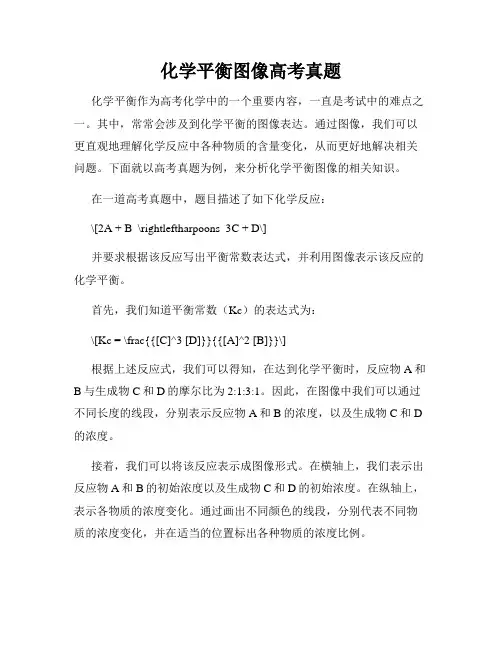

化学平衡图像高考真题化学平衡作为高考化学中的一个重要内容，一直是考试中的难点之一。

其中，常常会涉及到化学平衡的图像表达。

通过图像，我们可以更直观地理解化学反应中各种物质的含量变化，从而更好地解决相关问题。

下面就以高考真题为例，来分析化学平衡图像的相关知识。

在一道高考真题中，题目描述了如下化学反应：\[2A + B \rightleftharpoons 3C + D\]并要求根据该反应写出平衡常数表达式，并利用图像表示该反应的化学平衡。

首先，我们知道平衡常数（Kc）的表达式为：\[Kc = \frac{{[C]^3 [D]}}{{[A]^2 [B]}}\]根据上述反应式，我们可以得知，在达到化学平衡时，反应物A和B与生成物C和D的摩尔比为2:1:3:1。

因此，在图像中我们可以通过不同长度的线段，分别表示反应物A和B的浓度，以及生成物C和D 的浓度。

接着，我们可以将该反应表示成图像形式。

在横轴上，我们表示出反应物A和B的初始浓度以及生成物C和D的初始浓度。

在纵轴上，表示各物质的浓度变化。

通过画出不同颜色的线段，分别代表不同物质的浓度变化，并在适当的位置标出各种物质的浓度比例。

通过这样的图像表达，我们可以清晰地看到在达到化学平衡时，反应物和生成物的浓度变化情况，以及它们之间的比例关系。

这样不仅有助于我们更直观地理解化学平衡的概念，也能帮助我们更好地解答相关问题。

综上所述，化学平衡的图像表达在高考化学中起着重要作用。

通过图像，我们可以更直观地理解化学反应中各物质的浓度变化，从而更好地掌握相关知识，并更好地应对考试中的问题。

希望同学们在备战高考时能够充分利用图像表达，提升化学学科的学习效果。

化学平衡典型题1．一定温度下，反应2SO 2+O22SO3，达到平衡时，n(SO2)：n(O2)：n(SO3)=2：3：4。

缩小体积，反应再次达到平衡时，n(O2)=0.8 mol ,n(SO3)=1.4 mol，此时SO2的物质的量应是A．0.4 mol B．0.6 mol C．0.8 mol D.1.2 mol2．右图曲线a表示放热反应 X（g）+Y(g) Z(g)+M(g)+N(s)进行过程中X的转化率随时间变化的关系。

若要改变起始条件，使反应过程按b曲线进行，可采取的措施是A．升高温度B．加大X的投入量C．加催化剂D．增大体积3．在容积固体的密闭容器中，存在如下反应：A（g）+3B（g）2C（g）；△H<0某研究小组研究了其他条件不变时，改变某一．．条件对上述反应的影响，并根据实验数据作出下列关系图：下列判断一定错误．．的是A．图Ⅰ研究的是不同催化剂对反应的影响，且乙使用的催化剂效率较高B．图Ⅱ研究的是压强对反应的影响，且甲的压强较高C．图Ⅱ研究的是温度对反应的影响，且甲的温度较高D．图Ⅲ研究的是不同催化剂对反应的影响，且甲使用的催化剂效率较高4．某温度下在密闭容器中发生如下反应：2M（g）+N（g）2E（g）若开始时只充入2 mol E（g），达到平衡时，混合气体的压强比起始时增大了20%；若开始时只充入了2 mol M和 1 mol N的混合气体，达到平衡时M的转化率为A．20% B．40% C．60% D．80%5．一定条件下，向一带活塞的密闭容器中充入2 mol SO2和1 mol O2，发生下列反应：2SO 2（g）+O2(g) 2SO3(g)达到平衡后改变下述条件，SO3气体平衡浓度不改变．．．的是A．保持温度和容器体积不变，充入1 mol SO3（g）B．保持温度和容器内压强不变，充入1 mol SO3（g）C．保持温度和容器内压强不变，充入1 mol O2（g）D．保持温度和容器内压强不变，充入1 mol Ar（g）6．在一固定体积的密闭容器中，充入2molA和1molB，发生如下反应：2A(g) + B(g) xC(g) ,平衡后，C的体积分数为W%，若维持容器容积和温度不变，0.6molA 、0.3molB 和1.4molC为起始物质，达到平衡后，C的体积分数也为W% 。

高中化学平衡图像练习题一、化学平衡常数与图像1. 已知反应：N2(g) + 3H2(g) ⇌ 2NH3(g)，在某温度下，平衡常数K为50。

若反应物和物的初始浓度分别为0.1 mol/L和0.2 mol/L，请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：2SO2(g) + O2(g) ⇌ 2SO3(g)，在不同温度下，平衡常数K分别为200和400。

请分别画出两个温度下，SO2和SO3的浓度随时间变化的图像。

二、勒夏特列原理与图像1. 对于反应：H2(g) + I2(g) ⇌ 2HI(g)，在体积固定的条件下，向体系中加入一定量的H2。

请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：N2O4(g) ⇌ 2NO2(g)，在温度固定的条件下，增大体系的压强。

请画出反应物和物的浓度随时间变化的图像。

三、化学平衡移动与图像1. 对于反应：CaCO3(s) ⇌ CaO(s) + CO2(g)，在温度固定的条件下，向体系中通入一定量的CO2。

请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：Fe3O4(s) + 4H2(g) ⇌ 3Fe(s) + 4H2O(g)，在温度和压强固定的条件下，移除部分Fe。

请画出反应物和物的浓度随时间变化的图像。

四、化学平衡与反应速率1. 对于反应：2NO(g) + O2(g) ⇌ 2NO2(g)，在温度固定的条件下，改变反应物的初始浓度。

请画出反应物和物的浓度随时间变化的图像。

2. 对于反应：A(g) + 2B(g) ⇌ 3C(g)，在温度和压强固定的条件下，加入催化剂。

请画出反应物和物的浓度随时间变化的图像。

五、化学平衡计算与图像1. 对于反应：2FeCl3(aq) + H2S(g) ⇌ 2FeCl2(aq) + 2HCl(aq)+ S(s)，平衡常数K为100。

已知初始浓度为FeCl3 0.1 mol/L，H2S 0.2 mol/L，请画出反应物和物的浓度随时间变化的图像。

专题27 化学平衡图像专练1．已知反应：CH2=CHCH3(g)+Cl2(g)CH2=CHCH2Cl(g)+HCl(g)。

在肯定压强下，按向密闭容器中充入氯气与丙烯。

图甲表示平衡时，丙烯的体积分数(ϕ)与温度(T)、ω的关系，图乙表示反应的平衡常数K与温度T的关系。

则下列说法正确的是A．图甲中11ω>B．若在恒容绝热装置中进行上述反应，达到平衡时，装置内的气体压强将不变C．温度T1、2ω=， Cl2的转化率约为33.3%D．图乙中，线A表示正反应的平衡常数【答案】C【解析】A.ω增大，CH2=CHCH3的转化率增大，则φ减小，由上述分析可知：ω2＞ω1，则ω1＜1，故A错误；B.该反应在反应前后气体分子数不变，依据图甲上升温度丙烯的体积分数增大，即上升温度平衡逆向移动，正反应放热，在恒容绝热装置中进行题述反应，体系内温度上升，依据PV=nRT，达到平衡时，装置内的气体压强将增大，故B错误；C.由图乙可知，T1时平衡常数为1，设起始时CH2=CHCH3和Cl2的物质的量分别为amol和2amol，达到平衡时转化的Cl2的物质的量为xmol，依据三段式进行计算：CH2=CHCH3(g)+Cl2(g) CH2=CHCH2Cl(g)+HCl(g)起始（mol） a 2a 0 0转化（mol） x x x x平衡（mol） a-x 2a-x x x则（xV）2÷（a xV-×2a xV-）=1，解得x=2/3a，则Cl2的转化率2/3a÷2a×100%=33.3%，故C正确；D.由图甲可知，ω肯定时，温度上升，φ增大，说明正反应是放热反应，故温度上升，正反应平衡常数减小，故图乙中，线A表示逆反应的平衡常数，故D错误。

2．如图所示的各图中，表示2A（g）+B（g）⇌2C（g）（△H＜0）这个可逆反应的正确图象为（注：Φ（C）表示C的质量分数，P表示气体压强，C表示浓度）（）A．B．C．D．【答案】A【解析】A.该反应为放热反应，温度上升平衡向逆反应方向移动，C的质量分数减小，故A正确；B.依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，正逆反应速率都增大，且V正＞V逆，故B错误；C.催化剂同等程度地变更正逆反应速率，平衡不发生移动，故C错误；D.该反应为放热反应，温度上升平衡向逆反应方向移动，A的转化率降低，依据反应前后的化学计量数的大小可以看出，增大压强平衡向正反应方向移动，A的转化率增大，本题温度的曲线不正确，故D错误。

专题22 平衡图像专练1．二甲醚(CH3OCH3)重整制取H2，具有无毒、无刺激性等优点。

回答下列问题：(1) CH3OCH3和O2发生反应I：CH3OCH3(g)+1/2O2(g)=2CO(g)+3H2(g) △H已知：CH3OCH3(g) CO(g)+H2(g)+CH4(g) △H1CH4 (g)+3/2O2(g)=CO(g)+2H2O (g) △H2H 2(g)+1/2O2(g)=H2O (g) △H3①保持温度和压强不变，分别按不同进料比通入CH3OCH3和O2，发生反应I。

测得平衡时H2的体积百分含量与进料气中n(O2)/n(CH3OCH3)的关系如图所示。

当n(O2)/n(CH3OCH3)＞0.6时，H2的体积百分含量快速降低，其主要原因是____(填标号)。

A．过量的O2起稀释作用B．过量的O2与H2发生副反应生成H2OC ．n(O2)/n(CH3OCH3)＞0.6平衡向逆反应方向移动(2)T℃时，在恒容密闭容器中通入CH3OCH3，发生反应II：CH3OCH3(g)CO(g)+H2(g)+CH4(g)，测得容器内初始压强为41.6 kPa，反应过程中反应速率v(CH3OCH3)时间t与CH3OCH3分压P(CH3OCH3)的关系如图所示。

①t=400 s时，CH3OCH3的转化率为____(保留2位有效数字)；反应速率满足v(CH3OCH3)=kP n(CH3OCH3),k=_____s-1；400 s时v(CH3OCH3)=_____kPa．s-1。

2．中科院大连化学物理研究所的一项最新成果实现了甲烷高效生产乙烯，甲烷在催化作用下脱氢，在气相中经自由基偶联反应生成乙烯，如图所示。

（1）已知相关物质的燃烧热如上表，写出甲烷制备乙烯的热化学方程式_____________。

（2）在400 ℃时，向初始体积1 L的恒压反应器中充入1 molCH4，发生上述反应，测得平衡混合气体中C2H4的体积分数为20.0%。

专题15化学平衡图像目录一、热点题型归纳【题型一】速率图像【题型二】平衡图像【题型三】多重平衡图像二、最新模考题组练【题型一】速率图像【典例分析】例1．已知：()()()A g 2B g 3C g + 0H ∆<，向一恒温恒容的密闭容器中充入1molA 和3molB 发生反应，1t 时达到平衡状态I ，在2t 时改变某一条件，3t 时重新达到平衡状态Ⅱ，正反应速率随时间的变化如图所示。

下列说法正确的是A ．容器内压强不变，表明反应达到平衡B ．2t 时改变的条件：向容器中加入CC ．平衡时A 的体积分数ϕ：(II)(I)ϕϕ>D ．平衡常数K ：(II)(I)<K K 【答案】BC 【详解】根据图象可知，向恒温恒容密闭容器中充入1molA 和3molB 发生反应，反应时间从开始到t 1阶段，正反应速率不断减小，t 1-t 2时间段，正反应速率不变，反应达到平衡状态，t 2-t 3时间段，改变条件使正反应速率逐渐增大，平衡向逆反应方向移动，t 3以后反应达到新的平衡状态，据此结合图象分析解答。

A.容器内发生的反应为A(g)+2B(g) 3C(g)，该反应是气体分子数不变的可逆反应，所以在恒温恒容条件下，气体的压强始终保持不变，则容器内压强不变，不能说明反应达到平衡状态，A 错误；B.根据图象变化曲线可知，t 2 t 3过程中，t 2时v 正，瞬间不变，平衡过程中不断增大，则说明反应向逆反应方向移动，且不是“突变”图象，属于“渐变”过程，所以排除温度与催化剂等影响因素，改变的条件为：向容器中加入C ，B 正确；C.最初加入体系中的A 和B 的物质的量的比值为1：3，当向体系中加入C 时，平衡逆向移动，最终A 和B 各自物质的量增加的比例为1：2，因此平衡时A 的体积分数ϕ(II)>ϕ(I)，C 正确；D.平衡常数K 与温度有关，因该反应在恒温条件下进行，所以K 保持不变，D 错误。

精选高考化学平衡图像专题1．对于反应A(气)+2B(气) 2C(气) △H＜0，下面各图能正确反映在这一反应中，反应时间t，温度T与平衡混合物中C的百分含量关系的是（）A B C D2、反应2X(气)+Y(气)2Z(气) △H< 0，在不同温度(T1和T2)及压强(P1和P2)下，产物Z的物质的量(n Z)与反应时间(t)的关系如图所示。

下列判断正确的是（）A、T1<T2P1<P2B、T1<T2P1>P2C、T1>T2P1>P2D、T1>T2P1<P23.图中C％表示某反应物在体系中的百分含量，v表示反应速度，P表示压强，t表示反应时间。

图(A)为温度一定时压强与反应速度的关系曲线；图(B)为压强一定时，在不同时间C％与温度的关系曲线。

同时符合以下两个图像的反应是()A．4NH3（g）＋5O2（g）4NO（g）＋6H2O（g）（正反应为放热反应）B．N2O3（g）NO2（g）＋NO（g）（正反应为吸热反应）C．3NO2（g）＋H2O（l）2HNO3（l）＋NO（g）（正反应为放热反应）D．CO2（g）＋C（s）2CO（g）（正反应为吸热反应）4.下图表示反应A（气）＋B（气）nC（气）（正反应放热）在不同条件下反应混合物中C的百分含量和反应过程所需时间的关系曲线。

下列有关叙述正确的是（）A．若其它条件相同，a比b的温度高B．a表示有催化剂，b表示无催化剂C．若n＝2，其它条件相同，a比b的压强大D．反应由逆反应开始5．在A（g）＋B（g）＝C（g）＋D（g）的反应体系中，C的百分含量和时间的关系如图所示，若反应分别在400℃和100℃下进行，所得曲线分别为Q与P，则正反应是放热反应的图为（）A B C D6.在一定条件下，固定容积的密闭容器中反应：C%t t t500 C200 C500 C o200 C oC%oC%o200 C o500 C o C%t200 C o500 C oT2 P1n zT2 P2T1 P2t2NO 2(g)2NO(g)＋O2(g)；△H＞0，达到平衡。

考点五十一化学平衡图象1．对于反响2A〔g〕＋B〔g〕2C〔g〕〔正反响放热〕，以下图象正确的选项是【答案】D2．在不同温度下按照一样物质的量投料发生反响：CO(g)+2H2(g)⇌CH3OH(g)△H<0.测得CO的平衡转化率与压强的关系如下图。

有关说法正确的选项是( )A．混合气体密度：ρ(x)>ρ(w) B．正反响速率：v正(y)>v正(w)C．反响温度：T2>T3 D．混合气体的平均摩尔质量：M(y)<M(z)【答案】B【解析】A. 由m=ρV结合混合气体的质量、体积可以知道，混合气体的质量不变,假设体积不变时，混合气体密度: ρ(x)=ρ(w),故A错误；B. y、w的温度一样，y点对应压强大，压强越大反响速率越快,那么反响速率: v正(y)>v正(w),故B正确；C. △H<0，根据图像可知，在压强一样时，温度升高，平衡左移，一氧化碳的转化率减小，那么反响温度: T2<T3 ,故C错误； D. D.y、z比拟,y点CO转化率大,那么平衡时混合气体的总物质的量小,y点对于气体的物质的量小,因为反响后气体的总质量不变，那么混合气体的平均摩尔质量: M(y)>M(z),故D错误。

3．：一定条件下。

向A、B两个恒容密闭容器中分别参加等量的X,发生反响2X〔g〕2y〔g〕+z〔g〕测得A、B容器中X的物质的量n(X)随时间t的变化如下图。

以下说法不正确的选项是( )A．假设A、B容积一样，但反响温度不同，且温度：A>BB．假设A、B反响温度一样，但容积不同，且容积：A<BC． a，c两点对应的平均相对分子质量：a>cD． t1−t2时间段内，A、B两容器中平均反响速率相等【答案】D4．用Na2FeO4溶液氧化废水中的复原性污染物M，为研究降解效果.设计如下比照实验探究温度、浓度、 pH、催化剂对降解速率和效果的影响，实验测得M的浓度与时间关系如下图：以下说法正确的选项是A．实验①在15 min内M的降解速率为1.33×10-2mol/(L·min)B．假设其他条件一样，实验①②说明升高温度，M降解速率增大C．假设其他条件一样，实验①③证明pH越高，越有利于M的降解D．实验②④说明M的浓度越小，降解的速率越慢【答案】B5．H2O2分解速率受多种因素影响。
