高考化学复习-化学平衡图像问题详解在教辅资料或模拟题中经常会出现下列经典图像对于化学反应mA(g)＋nB(g)＝pC(g)＋qD(g)图1 图2设置的问题及解释如下：M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。
思考M点一定就是平衡点吗？M点后一定是平衡移动吗？先来看几道高考题：1、（2019江苏）在恒压、NO和O2的起始浓度一定的条件下，催化反应相同时间，测得不同温度下NO转化为NO2的转化率如图中实线所示(图中虚线表示相同条件下NO的平衡转化率随温度的变化)。
下列说法正确的是A．反应2NO(g)+O2(g)2NO2(g)的ΔH>0B．图中X点所示条件下，延长反应时间能提高NO转化率C．图中Y点所示条件下，增加O2的浓度不能提高NO转化率D．380℃下，c起始(O2)=5.0×10−4 mol·L−1，NO平衡转化率为50%，则平衡常数K>2000【思考】最高点是平衡点吗？分析实线和虚线变化的原因是什么？从题目信息可以看出，最高点不是平衡点，相同时间，转化率减低，可能是催化剂降低活性（注意区别失活与减低活性）【答案】BD【解析】A.随温度升高NO的转化率先升高后降低，说明温度较低时反应较慢，一段时间内并未达到平衡，分析温度较高时，已达到平衡时的NO 转化率可知，温度越高NO转化率越低，说明温度升高平衡向逆方向移动，根据勒夏特列原理分析该反应为放热反应，∆H<0，故A错误；B.根据上述分析，X 点时，反应还未到达平衡状态，反应正向进行，所以延长反应时间能提高NO的转化率，故B正确；C.Y点，反应已经达到平衡状态，此时增加O2的浓度，使得正反应速率大于逆反应速率，平衡向正反应方向移动，可以提高NO的转化率，故C错误；D.设NO起始浓度为amol/L，NO的转化率为50%，则平衡时NO、O2和NO2的浓度分别为0.5amol/L、(5×10-4-0.25a)mol/L、0.5amol/L，根据平衡常数表达式K=>=2000，故D正确；故选BD。

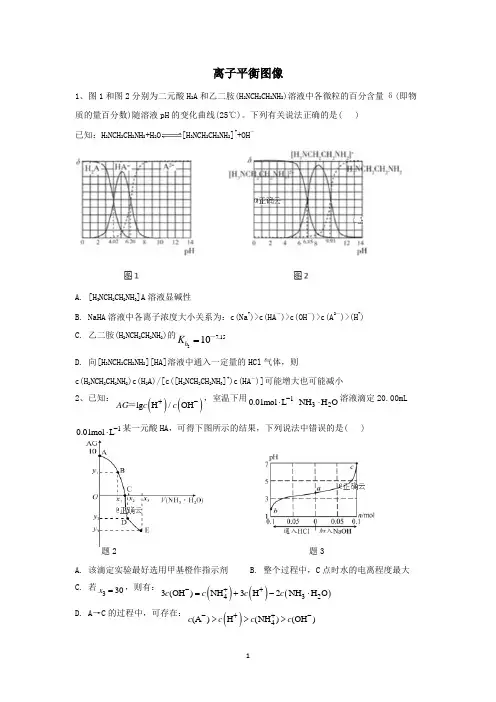

离子平衡图像1、图1和图2分别为二元酸H 2A 和乙二胺(H 2NCH 2CH 2NH 2)溶液中各微粒的百分含量δ(即物质的量百分数)随溶液pH 的变化曲线(25℃)。
下列有关说法正确的是( ) 已知：H 2NCH 2CH 2NH 2+H 2O[H 3NCH 2CH 2NH 2]++OH －A. [H 3NCH 2CH 2NH 3]A 溶液显碱性B. NaHA 溶液中各离子浓度大小关系为：c(Na +)>c(HA －)>c(OH －)>c(A 2－)>(H +) C. 乙二胺(H 2NCH 2CH 2NH 2)的27.1510b K =－D. 向[H 3NCH 2CH 2NH 2][HA]溶液中通入一定量的HCl 气体，则c(H 2NCH 2CH 2NH 2)c(H 2A)/[c([H 2NCH 2CH 2NH 3]+)c(HA －)]可能增大也可能减小 2、已知：()()lg H/OH AG c c +-＝，室温下用10.01mol L -⋅32NH H O ⋅溶液滴定20.00mL10.01mol L -⋅某一元酸HA ，可得下图所示的结果，下列说法中错误的是( )题2 题3A. 该滴定实验最好选用甲基橙作指示剂B. 整个过程中，C 点时水的电离程度最大C. 若330x =，则有：()()()432+3OH 3H 2NH )H O (NH c c c c -+=+-⋅ D. A→C 的过程中，可存在：()+4A H N ()(H )()OH c c c c -+->>>3、室温下,将1L 0.3mol ⋅ L −1HA 溶液与0.1mol NaOH 固体混合,使之充分反应得到溶液(a)。
然后向该溶液中通入HCl 或加入NaOH 固体(忽略体积和温度变化),溶液pH 随通(加)入物质的量的变化如图。
下列叙述错误的是( ) A.HA 是一种弱酸B.向a 点对应溶液中通入HCl,充分反应后,c(H +)/c(HA)增大 C.b 点对应溶液中:c(Na +)=c(Cl -)>c(HA)>c(H +)>c(OH -) D.c 点对应溶液中:c(Na +)=c(A -)4、草酸(H 2C 2O 4)是二元弱酸(K 1=5.9×10-2、K 2=6.4×10-5)。
专题复习十二——化学平衡中图像分析和应用班级：___________________姓名：_____________________学号：_________________ 一、v —t 图、n —t 图、c —t 图讨论：一定条件下，可逆反应2SO 2(g)+O 2(g)2 SO3 (g)+ Q (Q ＞0），在t 1达到平衡，t 2增大SO 2浓度， t 3达到平衡，t 4分离出SO 3，t 5达到平衡，t 6缩小体积，t 7达到平衡，t 8升高温度，t 9达到平衡，t 10加催化剂。
1、画出反应的在速率—时间图（v —t 图）：2、画出反应中O 2和SO 3物质的量—时间图（n —t 图）：3、画出反应中O 2浓度—时间图（c —t 图）：4、上图中t 1、t 3、t5、t 7、t 9时反应达到平衡，比较各平衡时间段K 值的大小。
由图可知各平衡时间段中O 2转化率最大是在那个时段？tv tnt c (O 2)归纳一：如何分析v—t图、n—t图、c—t图？比较n—t图和c—t图的异同。
反馈：下列各图中平衡移动的条件可能是什么？反应3A(g)+B(g) 2C(g) 在某一时间段中反应速率与反应过程的关系，推断t2、t4、t6分别改变什么条件？根据右图，反应的化学方程式是什么？t2时改变的条件是什么?二、图像的应用练习：由下列各图，你可以得到关于化学反应mA(g)+nB(g)cC(g)+dD(g)的哪些信息？归纳：如何根据不同曲线图（1）确定平衡点（2）判断化学反应热效应（3）比较反应速率快慢、温度高低、压强大小？反馈一：已知可逆反应：aA ＋bBcC ，物质的质量分数A ％和C ％随温度的变化曲线如图所示，可以从右图中得到关于反应的哪些信息？反馈二：反应N 2O 4（g ）2NO 2（g ），在温度为T 1、T 2时，平衡体系中NO 2的体积分数随压强变化曲线如图所示。
完成以下问题：（1）比较：A 、C 两点的反应速率：_________________A 、B 两点气体的颜色：_________________A 、D 两点气体的平均相对分子质量：__________________（2）反应的热效应为：Q ______ 0（3）t 1℃时，E 点正逆反应速率大小：___________________，若要由E 点达到C 点平衡状态，可采取的操作为________________。
化学平衡图像专题1．对反应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述正确的是A. 依据图①，若t1时升高温度，则ΔH<0B. 依据图①，若t1时增大压强，则D是固体或液体C. 依据图②，P1>P2D. 依据图②，物质D是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大【答案】B3．—定条件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往2L 恒容密闭容器中充入1 mol CO2和3 mol H2，在不同催化剂作用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是A. a 点v(正)>v(逆）B. b点反应放热53.7 kJC. 催化剂效果最佳的反应是③D. c点时该反应的平衡常数K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应A+2Bƒ2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B一定都是气体C. D一定不是气体D. C可能是气体【答案】B5．下图是恒温下H 2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是A. 升高温度B. 增大压强C. 增大反应物浓度D. 加入催化剂【答案】C6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO 2(g)+N2(g)。
将1.0 mol NO、0.8 mol CO充入2 L恒容密闭容器，分别在T1℃和T2℃下测得n(CO2)随时间(t)的变化曲线如下图所示。
下列说法正确的是A. 该反应是吸热反应B. T1℃时，K=0.9C. T2℃时，0~2s内的平均反应速率v(N2)=0.075 mol/(L·s)D. T1℃时，向平衡体系中加入1 mol NO，再次平衡时NO转化率大于40%【答案】C7．下列图示与对应的叙述相符的是A. 图1表示向氨水中通入HCl气体，溶液的导电能力变化B. 图2表示不同温度下水溶液中H+和OH-浓度变化的曲线，图中温度T2>T1C. 图3可表示pH相同的NaOH溶液与氨水稀释过程的pH变化，其中曲线a对应氨水D. 图4表示同一温度下，在不同容积的容器中进行反应2BaO 2(s)2BaO(s)+O2(g)，O2的平衡浓度与容器容积的关系【答案】C8．已知气相直接水合法制取乙醇的反应为H2O(g)+C2H4(g)CH3CH2OH(g)。
在容积为3L的密闭容器中，当n(H2O):n(C2H4)=1:1时，乙烯的平衡转化率与温度、压强的关系如下图所示:下列说法正确的是A. a、b两点平衡常数:b>aB. 压强大小顺序: P1>P2>P3C. 当混合气的密度不变时反应达到了平衡D.其他条件不变，增大起始投料()()224n H On C H，可提高乙烯转化率【答案】D9．一定条件下，CH4与H2O(g)发生反应:CH4(g)+H2O(g)⇌CO（g）+3H2（g）.设起始n(H2O)/n(CH4)=Z，在恒压下，平衡时CH4的体积分数φ（CH4）与Z和T（温度）的关系如图所示，下列说法正确的是A. 该反应的焓变△H>0B. 图中Z的大小为a>3>bC. 图中X点对应的平衡混合物中n(H2O)/n(CH4)=3D. 温度不变时，图中X点对应的平衡在加压后φ（CH4）减小【答案】A10．某温度时，在一个2L的密闭容器中，X、Y、Z三种气体物质的物质的量随时间的变化曲线如图所示．下列说法不正确的是（）A. 该反应的化学方程式为3X+Y2ZB. 容器内混合气体的平均摩尔质量保持不变表明该反应一定达到平衡状态C. 平衡时，体系的压强是开始时的1.8倍D. 平衡时，Y的体积分数为50％【答案】C11．某密闭容器中充入等物质的量的A和B，一定温度下发生反应A(g)＋xB(g)2C(g)，达到平衡后，在不同的时间段，分别改变反应的一个条件，测得容器中物质的物质的量浓度、反应速率分别随时间的变化如图所示：下列说法中正确的是A. 30 min～40 min 间该反应使用了催化剂B. 反应方程式中的x＝1，正反应为吸热反应C. 30 min 时降低温度，40 min 时升高温度D. 30 min时减小压强，40 min时升高温度【答案】D12．下列说法正确的是( )A. 由图甲可知，升高温度醋酸钠的水解程度增大B. 由图乙可知，a点的数值比b点的数值大C. 由图丙可知，反应是吸热反应D. 由图丁可知，反应金刚石，石墨，的焓变【答案】A13．工业上常用一氧化碳和氢气反应生甲醇。
一定条件下，在体积为VL的密闭容器中，CO(g)+2H 2(g) CH3OH(g)，下图表示该反应在不同温度下的反应过程。
关于该反应，下列说法正确的是A. 反应达平衡后，升高温度，平衡常数K增大B. 工业生产中温度越低，越有利于甲醇的合成C. 500℃反应达到平衡时，该反应的反应速率是v(H2)= mol/(L·min)D. 300℃反应达到平衡后，若其他条件不变，将容器体积扩大为2VL，c(H2)减小【答案】D14．下列关于各图像的解释或结论正确的是A. 图甲表示常温下向20mL pH＝3的醋酸溶液中滴加pH＝11的NaOH溶液，溶液的pH随NaOH溶液体积的变化关系B. 图乙表示2SO 2(g)+O2(g)2SO3(g) △H＜0的平衡常数K与温度和压强的关系C. 图丙表示一定条件下的合成氨反应，N2的起始量恒定时，NH3的平衡体积分数随H2起始体积分数的变化，图中a 点N2的转化率等于b点D. 图丁表示反应2SO 2＋O2 2SO3，t1时刻降低温度符合图示变化【答案】D15．反应：2X 在不同温度和压强下的产物Z的物质的量和反应时间t的关系如下图所示：下列判断正确的是A.B.C.D.【答案】A16．下列图示与对应的叙述相符的是甲乙丙丁A. 图甲表示常温下稀释pH均为11的MOH溶液和NOH溶液时pH的变化，由图可知溶液的碱性：MOH＞NOHB. 图乙表示常温下0.100 0 mol·L－1醋酸溶液滴定20.00 mL0.100 0 mol·L－1 NaOH溶液的滴定曲线C. 图丙表示反应CH 4(g)＋H2O (g)CO(g)＋3H 2(g)的能量变化，使用催化剂可改变E b﹣E a的值D. 图丁表示反应2CO(g)＋2NO(g)N 2(g)＋2CO2(g)，在其他条件不变时，改变起始CO的物质的量，平衡时N2的体积分数变化，由图可知NO的转化率c＞b＞a【答案】D17．在容积不变的密闭容器中存在如下反应：2SO2 (g)＋O2 (g）2SO3 (g) ΔH＜0。
某研究小组研究了其他条件不变时，改变某一条件对上述反应的影响，下列分析不正确的是（）A. 图Ⅰ表示的是t1时刻增大压强对反应速率的影响B. 图Ⅲ表示的是温度对平衡的影响，且T甲小于T乙C. 图Ⅲ表示的是催化剂对化学平衡的影响，乙使用了催化剂D. 图Ⅱ表示的是t1时刻加入催化剂对反应速率的影响【答案】C18．T℃时，对于可逆反应:A(g)+B(g)2C(g) +D(g) △H>0。
下列各图中正确的是【答案】D19．如图所示为密闭容器中反应C(s)+H 2O(g)CO(g)+H2(g)ΔH＞0达到平衡后，由于条件改变而引起正、逆反应速率的变化以及平衡移动的情况。
