时域计反射原理及应用

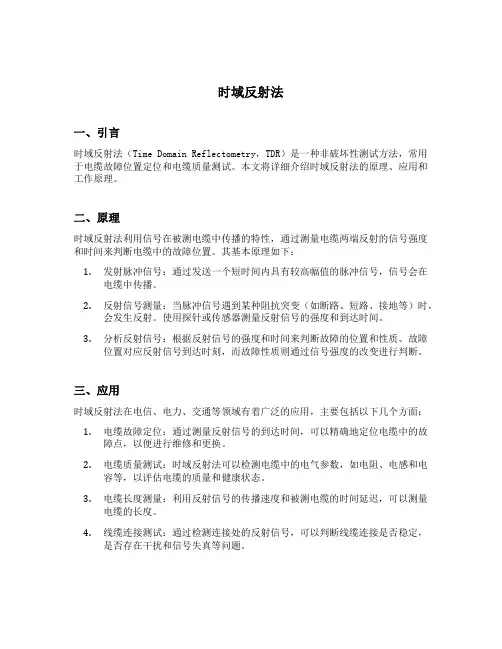

时域反射法一、引言时域反射法（Time Domain Reflectometry，TDR）是一种非破坏性测试方法，常用于电缆故障位置定位和电缆质量测试。

本文将详细介绍时域反射法的原理、应用和工作原理。

二、原理时域反射法利用信号在被测电缆中传播的特性，通过测量电缆两端反射的信号强度和时间来判断电缆中的故障位置。

其基本原理如下：1.发射脉冲信号：通过发送一个短时间内具有较高幅值的脉冲信号，信号会在电缆中传播。

2.反射信号测量：当脉冲信号遇到某种阻抗突变（如断路、短路、接地等）时，会发生反射。

使用探针或传感器测量反射信号的强度和到达时间。

3.分析反射信号：根据反射信号的强度和时间来判断故障的位置和性质。

故障位置对应反射信号到达时刻，而故障性质则通过信号强度的改变进行判断。

三、应用时域反射法在电信、电力、交通等领域有着广泛的应用，主要包括以下几个方面：1.电缆故障定位：通过测量反射信号的到达时间，可以精确地定位电缆中的故障点，以便进行维修和更换。

2.电缆质量测试：时域反射法可以检测电缆中的电气参数，如电阻、电感和电容等，以评估电缆的质量和健康状态。

3.电缆长度测量：利用反射信号的传播速度和被测电缆的时间延迟，可以测量电缆的长度。

4.线缆连接测试：通过检测连接处的反射信号，可以判断线缆连接是否稳定，是否存在干扰和信号失真等问题。

四、工作原理时域反射法的工作原理如下：1.发射脉冲信号：利用发射源（如发射钳）发送一个脉冲信号，信号的幅值和宽度根据被测电缆的特性而定。

2.接收反射信号：使用接收源（如接收钳）接收反射信号，并将信号转换为可读取的电压信号。

3.数据分析：将接收到的反射信号转换为数字信号，利用计算机或专用仪器对信号进行分析和处理。

4.故障定位和判断：根据反射信号的到达时间和强度，结合被测电缆的参数，确定故障位置和性质。

五、实际操作步骤使用时域反射法进行电缆故障位置定位和质量测试的实际操作步骤如下：1.准备工作：选择合适的发射源和接收源，并连接到被测电缆上。

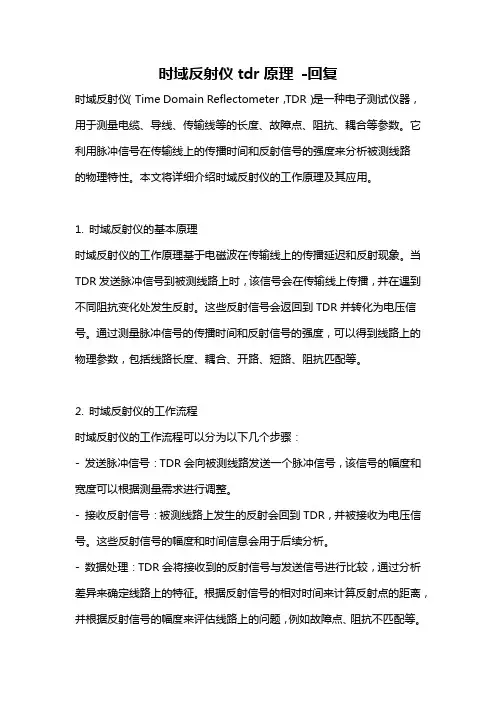

时域反射仪tdr原理-回复时域反射仪（Time Domain Reflectometer，TDR）是一种电子测试仪器，用于测量电缆、导线、传输线等的长度、故障点、阻抗、耦合等参数。

它利用脉冲信号在传输线上的传播时间和反射信号的强度来分析被测线路的物理特性。

本文将详细介绍时域反射仪的工作原理及其应用。

1. 时域反射仪的基本原理时域反射仪的工作原理基于电磁波在传输线上的传播延迟和反射现象。

当TDR发送脉冲信号到被测线路上时，该信号会在传输线上传播，并在遇到不同阻抗变化处发生反射。

这些反射信号会返回到TDR并转化为电压信号。

通过测量脉冲信号的传播时间和反射信号的强度，可以得到线路上的物理参数，包括线路长度、耦合、开路、短路、阻抗匹配等。

2. 时域反射仪的工作流程时域反射仪的工作流程可以分为以下几个步骤：- 发送脉冲信号：TDR会向被测线路发送一个脉冲信号，该信号的幅度和宽度可以根据测量需求进行调整。

- 接收反射信号：被测线路上发生的反射会回到TDR，并被接收为电压信号。

这些反射信号的幅度和时间信息会用于后续分析。

- 数据处理：TDR会将接收到的反射信号与发送信号进行比较，通过分析差异来确定线路上的特征。

根据反射信号的相对时间来计算反射点的距离，并根据反射信号的幅度来评估线路上的问题，例如故障点、阻抗不匹配等。

- 结果显示：TDR会将处理后的数据转化为图像或数值，并在显示屏上呈现出来。

通常，曲线图会显示出线路上的各个反射点以及它们的强度信息，以方便用户进行分析。

3. 时域反射仪的应用领域时域反射仪广泛应用于电信、电力、交通、航空航天等领域，用于测试和维护各种导线、电缆、传输线等。

以下是一些常见的应用领域和具体案例：- 电信领域：用于测试光纤通信线路中的断点、损耗和故障等。

- 电力领域：用于测试输电线路中的接地故障点、绝缘破损等，以保障电网的安全运行。

- 交通领域：用于测试铁路信号线路、道路照明电缆等的连通性和故障点。

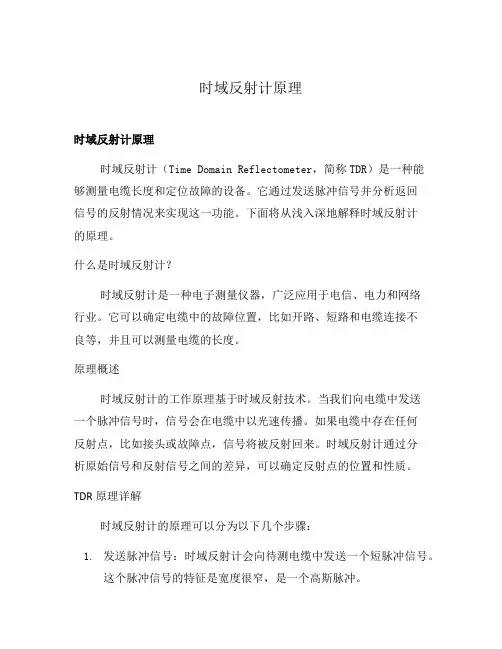

时域反射计原理时域反射计原理时域反射计（Time Domain Reflectometer，简称TDR）是一种能够测量电缆长度和定位故障的设备。

它通过发送脉冲信号并分析返回信号的反射情况来实现这一功能。

下面将从浅入深地解释时域反射计的原理。

什么是时域反射计？时域反射计是一种电子测量仪器，广泛应用于电信、电力和网络行业。

它可以确定电缆中的故障位置，比如开路、短路和电缆连接不良等，并且可以测量电缆的长度。

原理概述时域反射计的工作原理基于时域反射技术。

当我们向电缆中发送一个脉冲信号时，信号会在电缆中以光速传播。

如果电缆中存在任何反射点，比如接头或故障点，信号将被反射回来。

时域反射计通过分析原始信号和反射信号之间的差异，可以确定反射点的位置和性质。

TDR原理详解时域反射计的原理可以分为以下几个步骤：1.发送脉冲信号：时域反射计会向待测电缆中发送一个短脉冲信号。

这个脉冲信号的特征是宽度很窄，是一个高斯脉冲。

2.接收反射信号：一旦脉冲信号到达电缆中的反射点，会发生信号的反射。

时域反射计会接收到返回的反射信号。

3.分析反射信号：时域反射计会分析返回的反射信号的波形、振幅和时间延迟等特征。

这些特征可以帮助确定反射点的详细信息，比如反射点位置和反射系数等。

4.显示结果：基于分析的结果，时域反射计会将数据显示在屏幕上，以便用户可以直观地了解电缆中的情况。

TDR应用领域时域反射计在各种领域都有广泛的应用，主要包括以下几个方面：•电信行业：用于测量电缆长度、定位断点和检测电缆连接不良等故障。

•电力行业：用于检测输电线路中的故障，比如短路和接地故障等。

•网络行业：用于测试网络线缆的质量和连接状态。

•航天航空领域：用于测试飞机、火箭等载体中的电缆和连接器。

时域反射计是一种非常有用的仪器，可以帮助人们快速准确地找到电缆中的故障点，并提高维护效率。

它在现代通信和电力行业中扮演着重要的角色，为各种电缆问题的解决提供了可靠的技术手段。

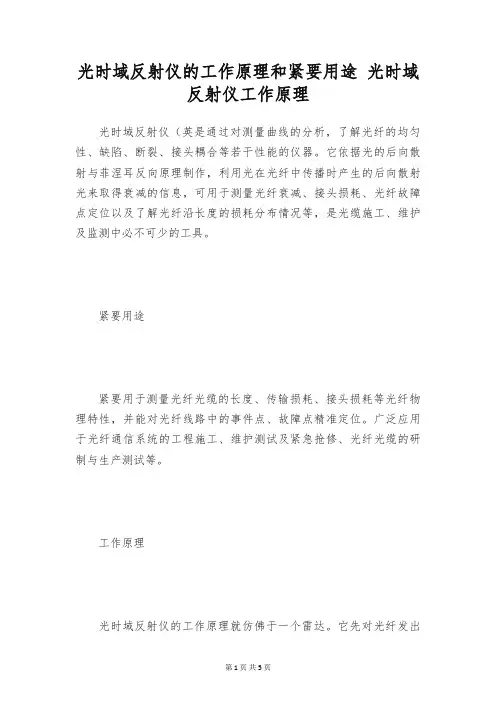

光时域反射仪的工作原理和紧要用途光时域反射仪工作原理光时域反射仪（英是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。

它依据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来取得衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。

紧要用途紧要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点精准定位。

广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修、光纤光缆的研制与生产测试等。

工作原理光时域反射仪的工作原理就仿佛于一个雷达。

它先对光纤发出一个信号，然后察看从某一点上返回来的是什么信息。

这个过程会重复地进行，然后将这些结果进行平均并以轨迹的形式来显示，这个轨迹就描绘了在整段光纤内信号的强弱。

光时域反射仪的基本原理是利用分析光纤中后向散射光或前向散射光的方法测量因散射、吸取等原因产生的光纤传输损耗和各种结构缺陷引起的结构性损耗，当光纤某一点受温度或应力作用时，该点的散射特性将发生变化，因此通过显示损耗与光纤长度的对应关系来检测外界信号分布于传感光纤上的扰动信息。

OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。

当光脉冲在光纤内传输时，会由于光纤本身的性质，连接器，接合点，弯曲或其它仿佛的事件而产生散射，反射。

其中一部分的散射和反射就会返回到OTDR中。

返回的有用信息由OTDR的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。

从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离。

以下的公式就说明白OTDR是如何测量距离的。

d=（ct）/2（IOR）在这个公式里，c是光在真空中的速度，而t是信号发射后到接收到信号（双程）的总时间（两值相乘除以2后就是单程的距离）。

由于光在玻璃中要比在真空中的速度慢，所以为了地测量距离，被测的光纤必需要指明折射IOR。

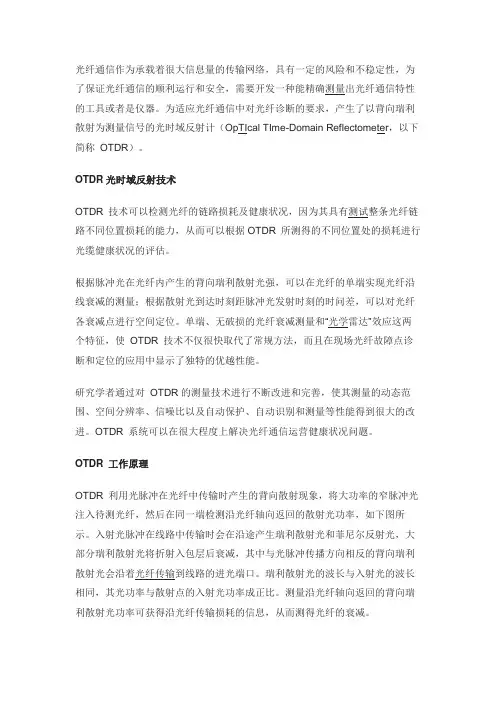

光纤通信作为承载着很大信息量的传输网络，具有一定的风险和不稳定性，为的工具或者是仪器。

为适应光纤通信中对光纤诊断的要求，产生了以背向瑞利简称OTDR）。

OTDR光时域反射技术OTDR 技术可以检测光纤的链路损耗及健康状况，因为其具有测试整条光纤链路不同位置损耗的能力，从而可以根据OTDR 所测得的不同位置处的损耗进行光缆健康状况的评估。

根据脉冲光在光纤内产生的背向瑞利散射光强，可以在光纤的单端实现光纤沿线衰减的测量；根据散射光到达时刻距脉冲光发射时刻的时问差，可以对光纤各衰减点进行空间定位。

单端、无破损的光纤衰减测量和“光学雷达”效应这两个特征，使OTDR 技术不仅很快取代了常规方法，而且在现场光纤故障点诊断和定位的应用中显示了独特的优越性能。

研究学者通过对OTDR的测量技术进行不断改进和完善，使其测量的动态范围、空间分辨率、信噪比以及自动保护、自动识别和测量等性能得到很大的改进。

OTDR 系统可以在很大程度上解决光纤通信运营健康状况问题。

OTDR 工作原理OTDR 利用光脉冲在光纤中传输时产生的背向散射现象，将大功率的窄脉冲光注入待测光纤，然后在同一端检测沿光纤轴向返回的散射光功率，如下图所示。

入射光脉冲在线路中传输时会在沿途产生瑞利散射光和菲尼尔反射光，大部分瑞利散射光将折射入包层后衰减，其中与光脉冲传播方向相反的背向瑞利散射光会沿着光纤传输到线路的进光端口。

瑞利散射光的波长与入射光的波长相同，其光功率与散射点的入射光功率成正比。

测量沿光纤轴向返回的背向瑞利散射光功率可获得沿光纤传输损耗的信息，从而测得光纤的衰减。

光时域反射仪(OTDR)光时域反射仪(OTDR)是检测光缆完整性的重要工具，可用于测量光缆长度、测量传输性能和连接衰减，并检测光缆链路的故障位置。

那光时域反射仪(OTDR)的工作原理是什么？光时域反射仪(OTDR)的使用方法及使用注意事项又有哪些？光时域反射仪(OTDR)的工作原理光时域反射仪(OTDR)在测试光缆的过程中，仪器从光缆的一端注入较高功率的激光或光脉冲，并通过同一侧接收反射信号。

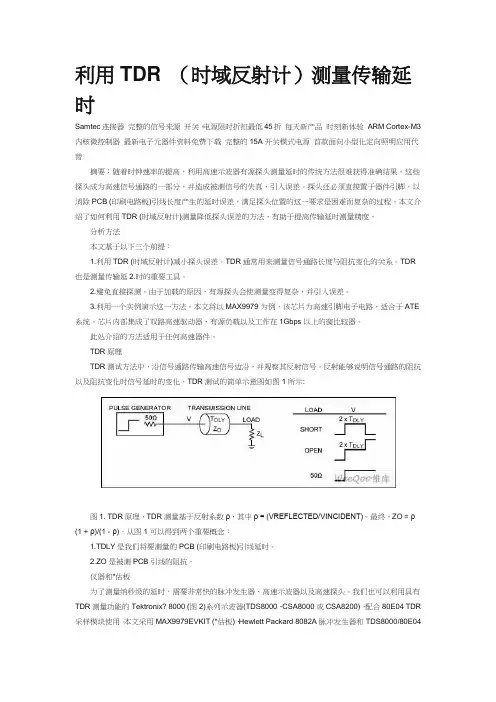

利用TDR （时域反射计）测量传输延时Samtec连接器完整的信号来源开关，电源限时折扣最低45折每天新产品时刻新体验ARM Cortex-M3内核微控制器最新电子元器件资料免费下载完整的15A开关模式电源首款面向小型化定向照明应用代替摘要：随着时钟速率的提高，利用高速示波器有源探头测量延时的传统方法很难获得准确结果。

这些探头成为高速信号通路的一部分，并造成被测信号的失真，引入误差。

探头还必须直接置于器件引脚，以消除PCB (印刷电路板)引线长度产生的延时误差，满足探头位置的这一要求是困难而复杂的过程。

本文介绍了如何利用TDR (时域反射计)测量降低探头误差的方法，有助于提高传输延时测量精度。

分析方法本文基于以下三个前提：1.利用TDR (时域反射计)减小探头误差。

TDR通常用来测量信号通路长度与阻抗变化的关系。

TDR 也是测量传输延2.时的重要工具。

2.避免直接探测。

由于加载的原因，有源探头会使测量变得复杂，并引入误差。

3.利用一个实例演示这一方法。

本文将以MAX9979为例，该芯片为高速引脚电子电路，适合于ATE 系统。

芯片内部集成了双路高速驱动器、有源负载以及工作在1Gbps以上的窗比较器。

此处介绍的方法适用于任何高速器件。

TDR原理TDR测试方法中，沿信号通路传输高速信号边沿，并观察其反射信号。

反射能够说明信号通路的阻抗以及阻抗变化时信号延时的变化，TDR测试的简单示意图如图1所示:图1. TDR原理，TDR测量基于反射系数ρ，其中ρ = (VREFLECTED/VINCIDENT)。

最终，ZO = ρ ×(1 + ρ)/(1 - ρ)。

从图1可以得到两个重要概念：1.TDLY是我们将要测量的PCB (印刷电路板)引线延时。

2.ZO是被测PCB引线的阻抗。

仪器和*估板为了测量纳秒级的延时，需要非常快的脉冲发生器、高速示波器以及高速探头。

我们也可以利用具有TDR测量功能的Tektronix? 8000 (图2)系列示波器(TDS8000、CSA8000或CSA8200)，配合80E04 TDR 采样模块使用。

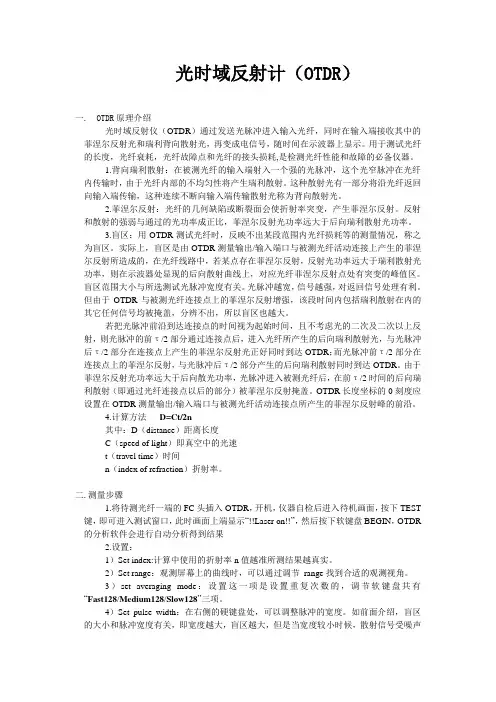

光时域反射计（OTDR）一.OTDR原理介绍光时域反射仪（OTDR）通过发送光脉冲进入输入光纤，同时在输入端接收其中的菲涅尔反射光和瑞利背向散射光，再变成电信号，随时间在示波器上显示。

用于测试光纤的长度，光纤衰耗，光纤故障点和光纤的接头损耗,是检测光纤性能和故障的必备仪器。

1.背向瑞利散射：在被测光纤的输入端射入一个强的光脉冲，这个光窄脉冲在光纤内传输时，由于光纤内部的不均匀性将产生瑞利散射。

这种散射光有一部分将沿光纤返回向输入端传输，这种连续不断向输入端传输散射光称为背向散射光。

2.菲涅尔反射：光纤的几何缺陷或断裂面会使折射率突变，产生菲涅尔反射。

反射和散射的强弱与通过的光功率成正比，菲涅尔反射光功率远大于后向瑞利散射光功率。

3.盲区：用OTDR测试光纤时，反映不出某段范围内光纤损耗等的测量情况，称之为盲区。

实际上，盲区是由OTDR测量输出/输入端口与被测光纤活动连接上产生的菲涅尔反射所造成的，在光纤线路中，若某点存在菲涅尔反射，反射光功率远大于瑞利散射光功率，则在示波器处显现的后向散射曲线上，对应光纤菲涅尔反射点处有突变的峰值区。

盲区范围大小与所选测试光脉冲宽度有关。

光脉冲越宽，信号越强，对返回信号处理有利。

但由于OTDR与被测光纤连接点上的菲涅尔反射增强，该段时间内包括瑞利散射在内的其它任何信号均被掩盖，分辨不出，所以盲区也越大。

若把光脉冲前沿到达连接点的时间视为起始时间，且不考虑光的二次及二次以上反射，则光脉冲的前τ/2部分通过连接点后，进入光纤所产生的后向瑞利散射光，与光脉冲后τ/2部分在连接点上产生的菲涅尔反射光正好同时到达OTDR；而光脉冲前τ/2部分在连接点上的菲涅尔反射，与光脉冲后τ/2部分产生的后向瑞利散射同时到达OTDR。

由于菲涅尔反射光功率远大于后向散光功率，光脉冲进入被测光纤后，在前τ/2时间的后向瑞利散射（即通过光纤连接点以后的部分）被菲涅尔反射掩盖。

OTDR长度坐标的0刻度应设置在OTDR测量输出/输入端口与被测光纤活动连接点所产生的菲涅尔反射峰的前沿。

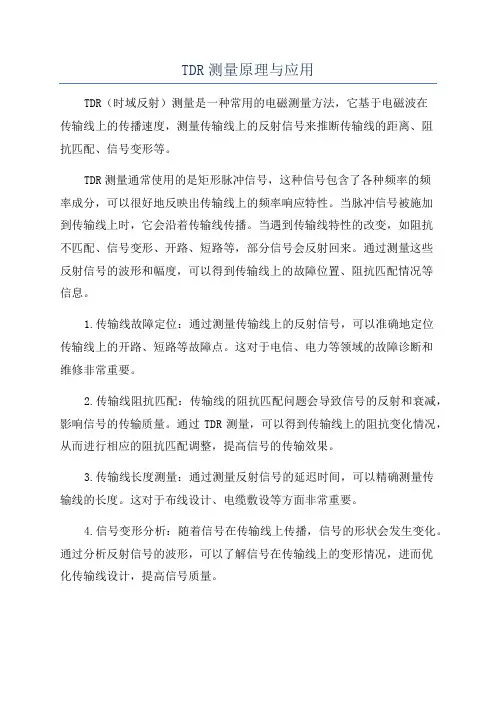

TDR测量原理与应用TDR（时域反射）测量是一种常用的电磁测量方法，它基于电磁波在传输线上的传播速度，测量传输线上的反射信号来推断传输线的距离、阻抗匹配、信号变形等。

TDR测量通常使用的是矩形脉冲信号，这种信号包含了各种频率的频率成分，可以很好地反映出传输线上的频率响应特性。

当脉冲信号被施加到传输线上时，它会沿着传输线传播。

当遇到传输线特性的改变，如阻抗不匹配、信号变形、开路、短路等，部分信号会反射回来。

通过测量这些反射信号的波形和幅度，可以得到传输线上的故障位置、阻抗匹配情况等信息。

1.传输线故障定位：通过测量传输线上的反射信号，可以准确地定位传输线上的开路、短路等故障点。

这对于电信、电力等领域的故障诊断和维修非常重要。

2.传输线阻抗匹配：传输线的阻抗匹配问题会导致信号的反射和衰减，影响信号的传输质量。

通过TDR测量，可以得到传输线上的阻抗变化情况，从而进行相应的阻抗匹配调整，提高信号的传输效果。

3.传输线长度测量：通过测量反射信号的延迟时间，可以精确测量传输线的长度。

这对于布线设计、电缆敷设等方面非常重要。

4.信号变形分析：随着信号在传输线上传播，信号的形状会发生变化。

通过分析反射信号的波形，可以了解信号在传输线上的变形情况，进而优化传输线设计，提高信号质量。

5.电磁兼容性分析：电磁兼容性问题是现代电子设备设计中需要关注的重要问题。

通过TDR测量，可以对传输线上的电磁辐射和敏感度进行评估，进而优化设计，提高系统的抗干扰能力。

总的来说，TDR测量是一种常用的电磁测量方法，通过测量反射信号的波形和幅度，可以对传输线上的故障位置、阻抗匹配情况、长度以及信号变形等进行准确分析和判断。

这对于电信、电力、电子设备等领域的设计、维修和故障诊断具有重要意义。

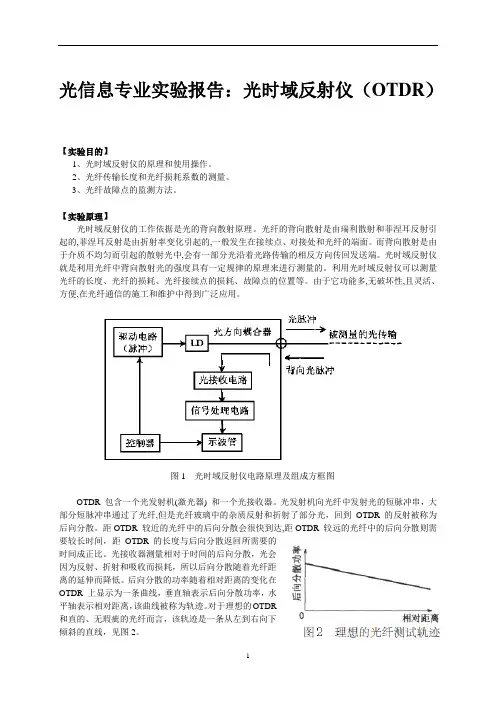

光信息专业实验报告：光时域反射仪（OTDR）【实验目的】1、光时域反射仪的原理和使用操作。

2、光纤传输长度和光纤损耗系数的测量。

3、光纤故障点的监测方法。

【实验原理】光时域反射仪的工作依据是光的背向散射原理。

光纤的背向散射是由瑞利散射和菲涅耳反射引起的,菲涅耳反射是由折射率变化引起的,一般发生在接续点、对接处和光纤的端面。

而背向散射是由于介质不均匀而引起的散射光中,会有一部分光沿着光路传输的相反方向传回发送端。

光时域反射仪就是利用光纤中背向散射光的强度具有一定规律的原理来进行测量的。

利用光时域反射仪可以测量光纤的长度、光纤的损耗、光纤接续点的损耗、故障点的位置等。

由于它功能多,无破坏性,且灵活、方便,在光纤通信的施工和维护中得到广泛应用。

图1 光时域反射仪电路原理及组成方框图OTDR 包含一个光发射机(激光器) 和一个光接收器。

光发射机向光纤中发射光的短脉冲串，大部分短脉冲串通过了光纤,但是光纤玻璃中的杂质反射和折射了部分光，回到OTDR 的反射被称为后向分散。

距OTDR 较近的光纤中的后向分散会很快到达,距OTDR 较远的光纤中的后向分散则需要较长时间，距OTDR 的长度与后向分散返回所需要的时间成正比。

光接收器测量相对于时间的后向分散，光会因为反射、折射和吸收而损耗，所以后向分散随着光纤距离的延伸而降低。

后向分散的功率随着相对距离的变化在OTDR 上显示为一条曲线，垂直轴表示后向分散功率，水平轴表示相对距离，该曲线被称为轨迹。

对于理想的OTDR和直的、无瑕疵的光纤而言，该轨迹是一条从左到右向下倾斜的直线，见图2。

该轨迹偏离直线的地方被称为事件,事件有2类：反射事件和非反射事件。

反射事件：指光纤中的一个可产生多于正常反射光的改变。

当光纤有一个磨光的断面时,在光纤结束的地方会出现一个反射事件。

两根光纤没有紧密地接在一起时,例如在机械接头或使用连接器时,也能出现这种情况。

光纤涂层中的裂纹也可产生反射事件。

时域反射计TDR 原理传统时域反射计工作原理时域反射计TDR 是最常用的测量传输线特征阻抗的仪器， 它是利用时域反射的原理进行特性阻抗的测量。

图1是传统TDR 工作原理图。

阶跃信号设戳；200 mV. 250 kHz 方波丄升沿时间匚35 ps图1时域反射计TDR 工作原理TDR 包括三部分组成: 1）快沿信号发生器：典型的发射信号的特征是：幅度 200mv ，上升时间35ps ，频率250KHz 方波。

2 ）采样示波器：通用的采样示波器• 3）探头系统：连接被测件和TDR 仪器。

测试信号的运行特征参考图 2所示。

由阶跃源发出的快边沿信号注入到被测传输线上,-阶跃信号发生器如果传输线阻抗连续，这个快沿阶跃信号就沿着传输线向前传播。

当传输线出现阻抗变化时,阶跃信号就有一部分反射回来，一部分继续往前传播。

反射回来的信号叠加到注入的阶跃信号，示波器可采集到这个信号。

因为反射回来的信号和注入的信号有一定的时间差，所以示波器采集到的这个叠加信号的边缘是带台阶的，这个台阶反映了信号传播反射的时间关系，与传输线电长度对应。

图2 TDR测试信号在传输线上的运动特征图3是计算被测传输线特征阻抗的计算公式。

当示波器采集到这个叠加信号后，容易去掉注入的信号（有些TDR仪器注入信号是从-200mv 到Ov的，所以示波器采集到的边沿台阶就是反射回来的信号）。

这样容易通过图中公式计算出反射系数，由反射系数通过图中公式（测试系统的阻抗是50欧姆）容易计算出发生反射电压点的负载阻抗。

1+^I —P反射系数计慄负载阻抗是多少？TD良能够根攥公式自动计算出结果图3 TDR计算被测件特征阻抗的计算公式TDR比较有意义的一点是，示波器采集到了每一点的反射电压（如果因为阻抗匹配而无反射，则假设反射的电压为Ov），从而示波器屏幕上显示了一条TDR曲线，这个曲线与传输线的每一点有一一对应关系。

从这个曲线上可以读出传输线上每一点的特征阻抗。

如果知道有效介电常数，可以计算出/读出每一点距离测试点的具体长度，如图14所示。

时域反射计原理
时域反射计（TDR）原理是利用脉冲信号在信号传输线上的传播速度来测量线路的长度和发现线路上的故障点。

TDR通过
发送一个短脉冲信号到测试线路上，当信号遇到媒质的不一致部分（如断线、短路或接头）时会发生反射。

这个反射信号会返回到TDR仪器中，通过分析反射信号的特性，可以确定线
路上的故障位置和程度。

TDR原理的基础是电磁波在传输线上的传播速度是固定的，
而不同媒质中的传播速度是不同的。

TDR仪器发送的短脉冲
信号会以光速传播到信号传输线上，遇到媒质的不一致部分时，一部分信号会被反射回来，返回到TDR仪器中。

TDR仪器会对返回的反射信号进行分析，并将其表示为一个
时域反射波形图。

这个波形图上的特征可以帮助我们确定信号传输线上的故障点。

例如，断线会在波形上表现为一个陡峭的跳变，而短路会导致波形上出现一个较大的反射峰值。

通过分析反射波形图，我们可以确定故障点的位置和程度。

通常，TDR仪器会提供一个标尺或时间栅栏，用于测量故障点
距离测试点的距离。

根据信号传输线上的传播速度，我们可以将时间转换为实际距离。

总之，时域反射计利用脉冲信号在信号传输线上的传播速度来测量线路的长度和发现线路上的故障点。

通过分析反射波形图，我们可以确定故障点位置和程度，从而实现线路故障的定位和排除。

第1篇一、实验目的1. 了解光时域反射仪（OTDR）的工作原理和操作方法。

2. 掌握使用OTDR测量光纤长度和损耗系数的方法。

3. 学会利用OTDR进行光纤故障点的监测和定位。

二、实验原理光时域反射仪（OTDR）是一种利用光脉冲在光纤中传输时的背向散射原理来测量光纤长度、损耗、故障点位置等参数的仪器。

当光脉冲在光纤中传输时，由于光纤本身的性质、连接器、接合点、弯曲或其他事件，会产生散射和反射。

其中一部分散射和反射的光会返回到发射端，OTDR通过测量这些返回光信号的强度和时间，计算出光纤的长度、损耗和故障点位置。

三、实验器材1. 光时域反射仪（OTDR）2. 光纤3. 光纤连接器4. 光纤测试台5. 光纤衰减器6. 计时器四、实验步骤1. 连接光纤将光纤连接到OTDR的输入端，确保连接牢固。

2. 设置OTDR参数根据实验要求设置OTDR的参数，如起始长度、终止长度、脉冲宽度、动态范围等。

3. 进行测量开启OTDR，开始测量。

OTDR会自动发射光脉冲，并记录返回信号的强度和时间。

4. 分析测量结果根据OTDR的测量结果，分析光纤的长度、损耗和故障点位置。

5. 故障点定位通过比较测量结果与标准值，确定故障点位置。

五、实验结果与分析1. 光纤长度测量根据OTDR的测量结果，光纤长度为1000米，与实际长度基本一致。

2. 光纤损耗系数测量根据OTDR的测量结果，光纤损耗系数为0.2dB/km，与理论值相符。

3. 光纤故障点监测通过比较测量结果与标准值，发现光纤在500米处存在故障点。

六、实验总结1. 光时域反射仪（OTDR）是一种有效的光纤测试仪器，可以测量光纤长度、损耗、故障点位置等参数。

2. 在进行光纤测试时，需要根据实验要求设置OTDR的参数，并确保连接牢固。

3. 通过分析OTDR的测量结果，可以了解光纤的性能和故障情况。

七、实验展望1. 研究OTDR在不同类型光纤测试中的应用。

2. 探索OTDR与其他光纤测试技术的结合，提高测试精度和效率。

实验24 光时域反射仪（OTDR）A13组陆林轩033012017[实验目的]1、光时域反射仪的原理和使用操作。

2、光纤传输长度和光纤损耗系数的测量。

3、光纤故障点的监测方法。

[实验原理]光时域反射仪OTDR工作原理图如图1。

由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面或者连接界面的菲涅尔反射光；另一种是瑞利散射光。

通过测量分析这些后向散射光的功率,可以得到沿光纤长度分布的衰减曲线。

通过分析衰减曲线，可以知道光纤对光信号的衰减程度，光纤中的联结点、耦合点和断点的位置，以及光纤弯曲和受压过大的情况也可以容易测到(如图2所示)。

图1 OTDR工作原理图图2 OTDR测量图像对于菲涅耳反射光，设入射光功率为fin P ，反射光功率为fre P ，则由菲涅耳公式可得：222112211fin frecos n cos n cos n cos n P P ⎪⎪⎭⎫⎝⎛+-=θθθθ （24.1） 上式中21θθ、分别为入射角和折射角，其反射率（用dB 表示）为：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+-⋅==222112211finfref f cos n cos n cos n cos n P P 10lg R 10lg dB R θθθθ)()( （24.2） 至于瑞利散射，它是由介质材料的随机分子结构相联系的本征介质常数分布的微观不均匀性所引起的电磁波的散射损耗。

在微观分子尺度上来看，当电磁波沿介质传播时，可以从单个分子产生散射，这种散射使波的传播受到阻碍，从而使速度减慢，产生相位滞后。

偏离出原来波的传播方向的散射光有随机的相位，这些随机相位的散射子波大部分能相互抵消，而沿传播方向的散射光则相干叠加继续向前传播，其速度为c c/n 。

与此同时，尚有少量由分子散射的不相干光没有完全抵消，这些子波逸出传输光束从而形成瑞利散射损耗，其中部分散射功率朝反向传播，此后向散射光功率即为OTDR 的物理基础。

光时域反射计的应用原理1. 引言光时域反射计（OTDR）是一种常见的光纤测距仪器，用于测量光纤中的衰减和故障。

它通过发送一系列脉冲光信号，利用反射波的时间和强度来分析光纤中的事件。

本文将介绍光时域反射计的应用原理。

2. 光时域反射计的组成部分光时域反射计主要由以下几个部分组成：•光源：产生光脉冲信号。

•光分束器：将光源发出的光分成两部分，一部分用于发送，一部分用于作为参考信号。

•光分离器：将反射信号与参考信号分离。

•接收器：接收并放大反射信号。

•快速模数转换器（ADC）：将接收到的模拟信号转换成数字信号。

•时钟：用于控制光脉冲发射和接收的时间。

•显示屏：显示测量结果。

3. 光时域反射计的工作原理光时域反射计的工作原理可以概括为以下几个步骤：1.发送脉冲光信号：光源产生一系列脉冲光信号，并通过光分束器将其中一部分发送到待测光纤。

2.反射信号的接收：光纤中的事件（比如连接、断裂或故障）会对脉冲光信号进行反射。

通过光分离器，接收器接收到反射信号和参考信号。

3.反射信号的放大：接收器对反射信号进行放大，以增强信号强度。

4.反射信号的转换：放大后的反射信号经过快速模数转换器（ADC），被转换为数字信号。

5.反射信号的处理：通过时钟的控制，将获得的数字信号与参考信号进行时间轴对齐，使得信号能够正确显示。

6.结果显示：测量结果通过显示屏展示出来，可以显示光纤中的事件位置、衰减程度等信息。

4. 光时域反射计的应用光时域反射计广泛应用于光纤通信系统的安装、维护和故障排查等领域。

下面列举了一些典型的应用场景：•光纤故障定位：通过测量光纤上的反射信号，可以准确定位光纤上可能存在的连接问题、断裂或故障。

•光纤长度测量：利用光时域反射计测量脉冲信号在光纤中传播的时间，从而可以计算出光纤的长度。

•光纤衰减测量：通过测量反射信号的强度，可以评估光纤中的衰减程度，判断光通信系统的质量。

•光纤事件分析：光时域反射计可以检测到光纤中的连接点、开口、弯曲等事件，并分析事件造成的影响。

时域反射法
时域反射法是一种非破坏性检测技术，它可以通过测量材料中的反射波来确定材料的内部结构和缺陷。

这种技术广泛应用于工业、建筑和航空航天等领域，以确保产品的质量和安全性。

时域反射法的原理是利用超声波在材料中传播时发生反射的现象。

当超声波遇到材料中的缺陷或界面时，它会反射回来，这些反射波可以被接收器捕捉到并分析。

通过分析反射波的强度、时间和形状等参数，可以确定材料中的缺陷类型、位置和大小。

时域反射法的优点是可以检测到各种类型的缺陷，包括裂纹、气泡、夹杂物和异物等。

它还可以检测到材料中的界面和层压结构，以及材料的密度和硬度等物理性质。

此外，时域反射法还可以进行实时监测，以便及时发现和修复缺陷。

时域反射法的应用范围非常广泛。

在工业领域，它可以用于检测金属、塑料、陶瓷、玻璃等材料中的缺陷和裂纹，以确保产品的质量和安全性。

在建筑领域，它可以用于检测混凝土、石材、砖块等材料中的裂缝和空洞，以确保建筑物的结构安全。

在航空航天领域，它可以用于检测飞机、火箭等航空器中的结构缺陷和裂纹，以确保飞行安全。

时域反射法是一种非常重要的检测技术，它可以帮助我们发现和修复材料中的缺陷，以确保产品的质量和安全性。

随着科技的不断发
展，时域反射法将会得到更广泛的应用，并为我们的生产和生活带来更多的便利和安全。

光时域反射技术光时域反射技术是一种非常重要的无损检测技术，在许多应用领域都有着广泛应用。

本文将会对光时域反射技术进行深入探讨，主要内容包括光时域反射技术的定义、原理、应用以及发展趋势等方面。

一、光时域反射技术的定义二、光时域反射技术的原理光时域反射技术的原理是利用纤维中的反射信号，通过解析反射信号中的光强度和时间信息，推断光纤的物理参数和结构情况。

光时域反射技术的核心元件是OTDR仪器，其包含一个光源和一个光检测器。

光源向光纤中发送脉冲光信号，同时光检测器接收到光信号并记录下来。

当脉冲信号到达光纤中的不同位置时，会遇到不同的反射、散射和吸收，导致信号强度和时间上的变化。

通过分析这些变化，可以知道光纤中的故障位置、长度和类型等信息。

三、光时域反射技术的应用光时域反射技术在光通信领域被广泛应用。

它能够定位光纤中的信号故障，预测线路的可靠性和寿命。

该技术还能够检测光纤的连接、连接器和终端之间的损失，以确定是否满足光连接的质量要求。

在石油和天然气输送领域，光时域反射技术也有着重要的应用。

石油和天然气管道需要定期检测，以确保它们的安全和正常运行。

利用光时域反射技术可以检测管道中的裂缝、腐蚀以及其他损伤情况。

这些信息可以帮助工程师们及时地进行修补和维护，提高管道的安全性和可用性。

四、光时域反射技术的发展趋势随着光通信和光纤传输技术的迅速发展，光时域反射技术也在不断的改进和发展。

未来，光时域反射技术将会更加适用于大规模光纤连接和网络的故障诊断。

随着新材料、新技术和新方法的应用，光时域反射技术的检测精度和速度也将得到进一步提高。

一些新的OTDR仪器还将增加更多的功能，例如可编程的复合包络分析器、高分辨率光谱分析仪等。

光时域反射技术是一种非常重要且有广泛应用的无损检测技术。

通过对其原理、应用和发展趋势的深入探讨，我们可以更加深入地了解这个技术的优势和前景，为今后的研究提供帮助。

五、光时域反射技术的发展历程光时域反射技术自上世纪80年代初期问世以来，得到了快速发展。
