光时域反射仪使用方法一、仪器概述光时域反射仪(Optical Time Domain Reflectometer,OTDR)是一种用于测量光纤长度、损耗和故障的仪器。
它利用光脉冲在光纤中传输的特性,通过测量脉冲反射信号的时间和强度来确定光纤中的事件位置和损耗值。
本文将详细介绍OTDR的使用方法。
二、准备工作1.检查设备:检查OTDR是否正常工作,电源是否连接正常,屏幕是否正常显示。
2.连接设备:将OTDR与被测光纤连接,并确保连接正确无误。
3.设置参数:根据被测光纤的特性设置OTDR参数,包括波长、脉冲宽度、平均次数等。
三、测试步骤1.启动仪器:按下电源开关启动OTDR,并等待系统自检完成。
2.选择测试模式:根据被测光纤的不同选择相应的测试模式,包括单模/多模、短距离/长距离等。
3.设置测试参数:根据被测光纤的特性设置OTDR测试参数,包括起始端点、终止端点、脉冲宽度等。
4.开始测试:按下测试键,OTDR将向被测光纤发送脉冲,并记录反射信号的时间和强度。
测试完成后,OTDR将自动计算出光纤长度、损耗和故障位置等信息,并在屏幕上显示结果。
5.保存数据:如需保存测试数据,可将结果存储到OTDR内部存储器或外部存储设备中。
四、注意事项1.避免过度弯曲光纤:过度弯曲会导致光纤损耗增加,影响测试结果。
2.避免过长的测试距离:过长的测试距离会导致信号衰减严重,影响测试结果。
3.选择适当的波长和脉冲宽度:不同波长和脉冲宽度适用于不同类型的光纤,选择不当会影响测试结果。
4.保持设备清洁干燥:避免灰尘、水分等杂质进入设备内部,影响仪器正常工作。
五、总结本文介绍了OTDR的使用方法,包括准备工作、测试步骤和注意事项。
在实际应用中,需要根据被测光纤的特性选择合适的测试参数,以确保测试结果的准确性和可靠性。
光时域反射仪使用方法简谈精编版光时域反射仪(OTDR)是一种用于测量光纤长度、损耗和故障的重要工具。
它通过发送脉冲激光信号并测量反射信号的强度和时间来确定这些参数。
本文将介绍光时域反射仪的使用方法,包括仪器设置、测量操作和数据分析。
一、仪器设置1.连接光纤:首先将OTDR与待测光纤连接,一端连接OTDR的光纤接口,另一端连接待测光纤的光纤接口。
确保光纤连接牢固并无松动。
2.仪器调节:打开OTDR电源,并进行基本设置。
根据实际情况选择所需的测量模式(单模光纤或多模光纤)和测量范围。
此外,根据具体应用要求,可以设置发射激光的脉冲宽度和重复频率等参数。
二、测量操作1.设定开始测量点:在仪器界面上,设定开始测量点。
通常情况下,起始点为测量光纤的连接点,如连接光纤的机箱或光纤跳线等。
2.设定结束测量点:设定结束测量点的位置,可以选择光纤的终端或待测光纤的其他连接点。
3.发射信号:点击“开始测量”按钮,OTDR会发射脉冲激光信号。
信号经过光纤传输,并在连接点、故障点或终端点处发生反射。
4.反射信号采集:OTDR会测量和采集反射信号的强度和到达时间。
这些数据将用于后续的分析和故障定位。
5.测量数据存储:测量完成后,将测量数据保存到OTDR内部存储器或外部存储介质中,以备后续分析和报告生成。
三、数据分析1.反射信号分析:通过分析反射信号的强度和到达时间,可以确定光纤长度、连接损耗和故障位置等信息。
不同的信号特征对应着不同的光纤情况,需要通过数据分析来解读。
2.故障定位:根据反射信号的强度和到达时间,可以确定故障点的位置。
常见的光纤故障包括断纤、弯曲、微弯曲、连接不良等,通过比对信号数据和参考曲线,可以准确地定位到故障点。
3.生成报告:根据测量数据和分析结果,生成详细的报告。
报告通常包括测量条件、测量结果、故障点定位、光纤损耗分布图等内容。
总结:光时域反射仪是一种重要的光纤测量设备,它可以帮助用户准确地测量光纤的长度、损耗和故障。

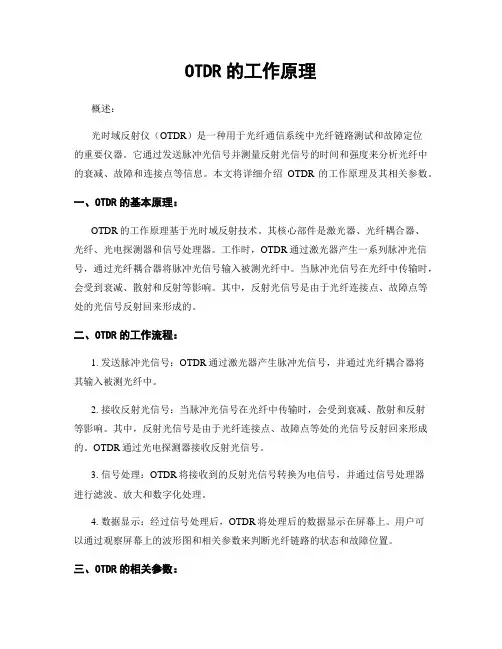

OTDR的工作原理概述:光时域反射仪(OTDR)是一种用于光纤通信系统中光纤链路测试和故障定位的重要仪器。
它通过发送脉冲光信号并测量反射光信号的时间和强度来分析光纤中的衰减、故障和连接点等信息。
本文将详细介绍OTDR的工作原理及其相关参数。
一、OTDR的基本原理:OTDR的工作原理基于光时域反射技术。
其核心部件是激光器、光纤耦合器、光纤、光电探测器和信号处理器。
工作时,OTDR通过激光器产生一系列脉冲光信号,通过光纤耦合器将脉冲光信号输入被测光纤中。
当脉冲光信号在光纤中传输时,会受到衰减、散射和反射等影响。
其中,反射光信号是由于光纤连接点、故障点等处的光信号反射回来形成的。
二、OTDR的工作流程:1. 发送脉冲光信号:OTDR通过激光器产生脉冲光信号,并通过光纤耦合器将其输入被测光纤中。
2. 接收反射光信号:当脉冲光信号在光纤中传输时,会受到衰减、散射和反射等影响。
其中,反射光信号是由于光纤连接点、故障点等处的光信号反射回来形成的。
OTDR通过光电探测器接收反射光信号。
3. 信号处理:OTDR将接收到的反射光信号转换为电信号,并通过信号处理器进行滤波、放大和数字化处理。
4. 数据显示:经过信号处理后,OTDR将处理后的数据显示在屏幕上。
用户可以通过观察屏幕上的波形图和相关参数来判断光纤链路的状态和故障位置。
三、OTDR的相关参数:1. 动态范围(Dynamic Range):动态范围是指OTDR能够测量的最大衰减值。
通常以单位长度的分贝(dB/km)表示。
动态范围越大,表示OTDR能够测量的衰减范围越广。
2. 分辨率(Resolution):分辨率是指OTDR能够区分的最小故障距离。
通常以米(m)表示。
分辨率越小,表示OTDR能够检测到更小的故障点。
3. 波长(Wavelength):波长是指OTDR使用的光信号的波长。
常用的波长有850nm、1300nm和1550nm等。
不同波长的光信号在光纤中的传输特性不同,因此选择合适的波长进行测试非常重要。

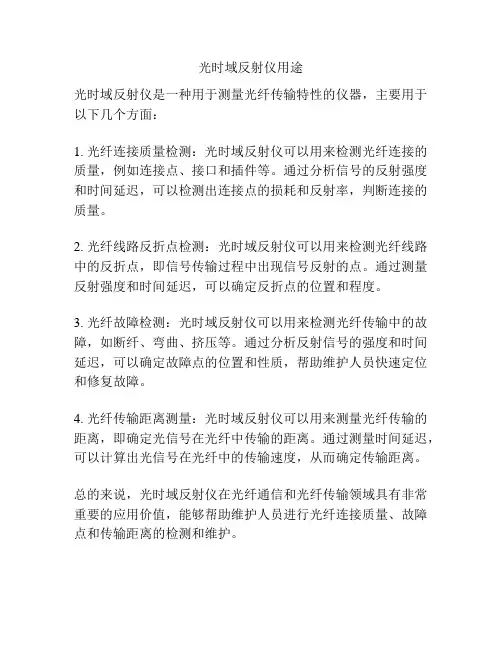

光时域反射仪用途
光时域反射仪是一种用于测量光纤传输特性的仪器,主要用于以下几个方面:
1. 光纤连接质量检测:光时域反射仪可以用来检测光纤连接的质量,例如连接点、接口和插件等。
通过分析信号的反射强度和时间延迟,可以检测出连接点的损耗和反射率,判断连接的质量。
2. 光纤线路反折点检测:光时域反射仪可以用来检测光纤线路中的反折点,即信号传输过程中出现信号反射的点。
通过测量反射强度和时间延迟,可以确定反折点的位置和程度。
3. 光纤故障检测:光时域反射仪可以用来检测光纤传输中的故障,如断纤、弯曲、挤压等。
通过分析反射信号的强度和时间延迟,可以确定故障点的位置和性质,帮助维护人员快速定位和修复故障。
4. 光纤传输距离测量:光时域反射仪可以用来测量光纤传输的距离,即确定光信号在光纤中传输的距离。
通过测量时间延迟,可以计算出光信号在光纤中的传输速度,从而确定传输距离。
总的来说,光时域反射仪在光纤通信和光纤传输领域具有非常重要的应用价值,能够帮助维护人员进行光纤连接质量、故障点和传输距离的检测和维护。

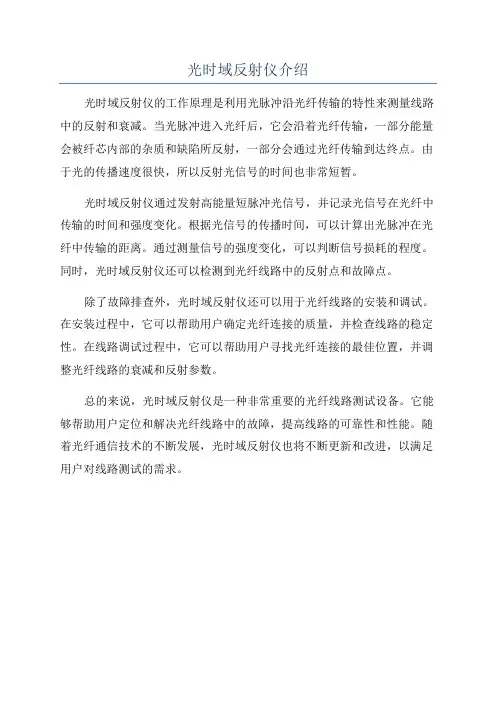

光时域反射仪介绍
光时域反射仪的工作原理是利用光脉冲沿光纤传输的特性来测量线路中的反射和衰减。
当光脉冲进入光纤后,它会沿着光纤传输,一部分能量会被纤芯内部的杂质和缺陷所反射,一部分会通过光纤传输到达终点。
由于光的传播速度很快,所以反射光信号的时间也非常短暂。
光时域反射仪通过发射高能量短脉冲光信号,并记录光信号在光纤中传输的时间和强度变化。
根据光信号的传播时间,可以计算出光脉冲在光纤中传输的距离。
通过测量信号的强度变化,可以判断信号损耗的程度。
同时,光时域反射仪还可以检测到光纤线路中的反射点和故障点。
除了故障排查外,光时域反射仪还可以用于光纤线路的安装和调试。
在安装过程中,它可以帮助用户确定光纤连接的质量,并检查线路的稳定性。
在线路调试过程中,它可以帮助用户寻找光纤连接的最佳位置,并调整光纤线路的衰减和反射参数。
总的来说,光时域反射仪是一种非常重要的光纤线路测试设备。
它能够帮助用户定位和解决光纤线路中的故障,提高线路的可靠性和性能。
随着光纤通信技术的不断发展,光时域反射仪也将不断更新和改进,以满足用户对线路测试的需求。

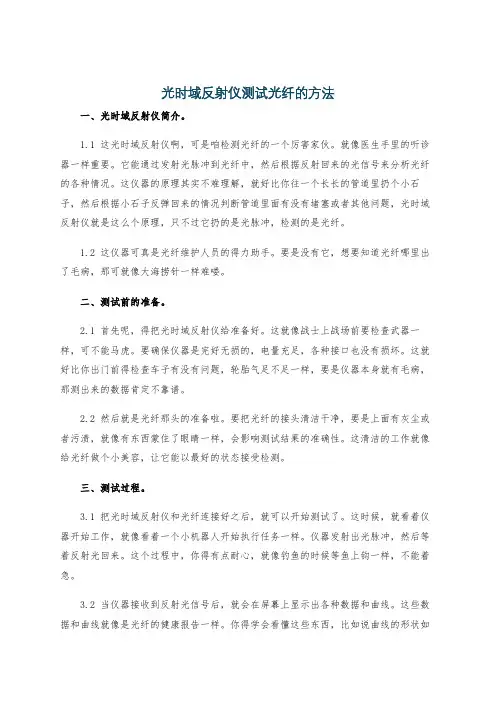

光时域反射仪测试光纤的方法一、光时域反射仪简介。
1.1 这光时域反射仪啊,可是咱检测光纤的一个厉害家伙。
就像医生手里的听诊器一样重要。
它能通过发射光脉冲到光纤中,然后根据反射回来的光信号来分析光纤的各种情况。
这仪器的原理其实不难理解,就好比你往一个长长的管道里扔个小石子,然后根据小石子反弹回来的情况判断管道里面有没有堵塞或者其他问题,光时域反射仪就是这么个原理,只不过它扔的是光脉冲,检测的是光纤。
1.2 这仪器可真是光纤维护人员的得力助手。
要是没有它,想要知道光纤哪里出了毛病,那可就像大海捞针一样难喽。
二、测试前的准备。
2.1 首先呢,得把光时域反射仪给准备好。
这就像战士上战场前要检查武器一样,可不能马虎。
要确保仪器是完好无损的,电量充足,各种接口也没有损坏。
这就好比你出门前得检查车子有没有问题,轮胎气足不足一样,要是仪器本身就有毛病,那测出来的数据肯定不靠谱。
2.2 然后就是光纤那头的准备啦。
要把光纤的接头清洁干净,要是上面有灰尘或者污渍,就像有东西蒙住了眼睛一样,会影响测试结果的准确性。
这清洁的工作就像给光纤做个小美容,让它能以最好的状态接受检测。
三、测试过程。
3.1 把光时域反射仪和光纤连接好之后,就可以开始测试了。
这时候,就看着仪器开始工作,就像看着一个小机器人开始执行任务一样。
仪器发射出光脉冲,然后等着反射光回来。
这个过程中,你得有点耐心,就像钓鱼的时候等鱼上钩一样,不能着急。
3.2 当仪器接收到反射光信号后,就会在屏幕上显示出各种数据和曲线。
这些数据和曲线就像是光纤的健康报告一样。
你得学会看懂这些东西,比如说曲线的形状如果有突然的起伏或者中断,那就说明光纤在这个地方可能有问题,可能是断了,也可能是有弯折过度的地方。
这就好比看人的心电图一样,哪里不正常就得重点关注哪里。
四、测试后的分析。
4.1 拿到测试结果后,可不能就这么放着不管。
要仔细分析这些数据和曲线。
这就像侦探分析案件线索一样,要抽丝剥茧。

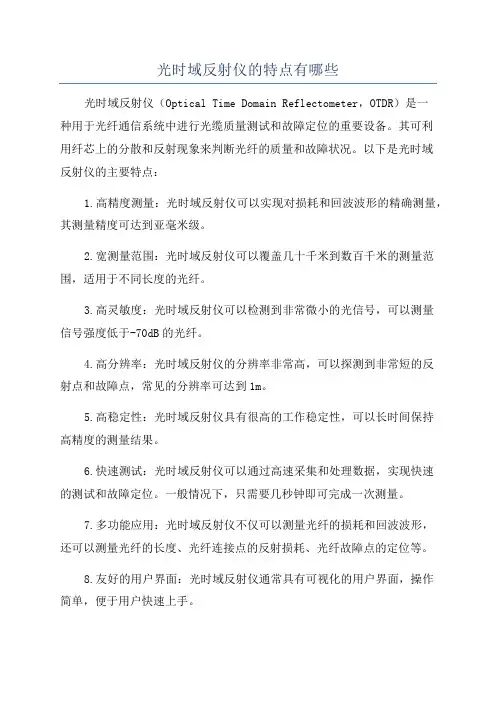

光时域反射仪的特点有哪些光时域反射仪(Optical Time Domain Reflectometer,OTDR)是一种用于光纤通信系统中进行光缆质量测试和故障定位的重要设备。
其可利用纤芯上的分散和反射现象来判断光纤的质量和故障状况。
以下是光时域反射仪的主要特点:1.高精度测量:光时域反射仪可以实现对损耗和回波波形的精确测量,其测量精度可达到亚毫米级。
2.宽测量范围:光时域反射仪可以覆盖几十千米到数百千米的测量范围,适用于不同长度的光纤。
3.高灵敏度:光时域反射仪可以检测到非常微小的光信号,可以测量信号强度低于-70dB的光纤。
4.高分辨率:光时域反射仪的分辨率非常高,可以探测到非常短的反射点和故障点,常见的分辨率可达到1m。
5.高稳定性:光时域反射仪具有很高的工作稳定性,可以长时间保持高精度的测量结果。
6.快速测试:光时域反射仪可以通过高速采集和处理数据,实现快速的测试和故障定位。
一般情况下,只需要几秒钟即可完成一次测量。
7.多功能应用:光时域反射仪不仅可以测量光纤的损耗和回波波形,还可以测量光纤的长度、光纤连接点的反射损耗、光纤故障点的定位等。
8.友好的用户界面:光时域反射仪通常具有可视化的用户界面,操作简单,便于用户快速上手。
9.全自动测试模式:光时域反射仪一般具有全自动测试功能,可以根据用户设定的测试参数和测试范围,自动进行测试和故障定位。
10.数据存储和分析:光时域反射仪可以将测试数据进行存储,方便用户后续的分析和报告生成。
总结起来,光时域反射仪具有高精度测量、宽测量范围、高灵敏度、高分辨率、高稳定性、快速测试、多功能应用、友好的用户界面、全自动测试模式和数据存储和分析等特点。
这些特点保证了光时域反射仪在光纤通信系统中的重要性和实用性。

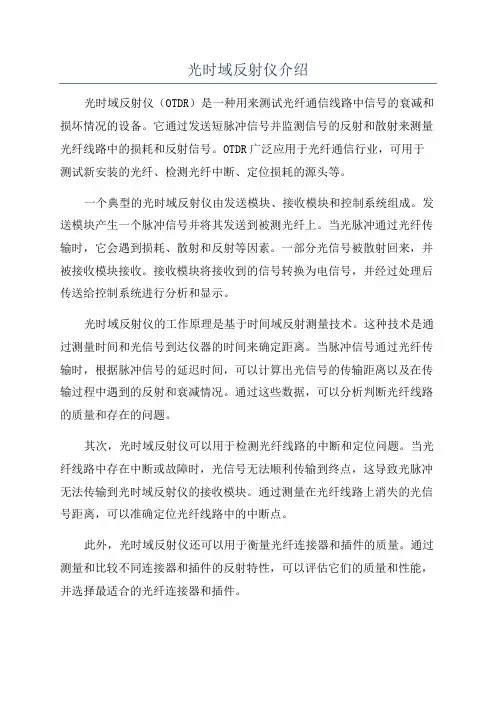

光时域反射仪介绍光时域反射仪(OTDR)是一种用来测试光纤通信线路中信号的衰减和损坏情况的设备。
它通过发送短脉冲信号并监测信号的反射和散射来测量光纤线路中的损耗和反射信号。
OTDR广泛应用于光纤通信行业,可用于测试新安装的光纤、检测光纤中断、定位损耗的源头等。
一个典型的光时域反射仪由发送模块、接收模块和控制系统组成。
发送模块产生一个脉冲信号并将其发送到被测光纤上。
当光脉冲通过光纤传输时,它会遇到损耗、散射和反射等因素。
一部分光信号被散射回来,并被接收模块接收。
接收模块将接收到的信号转换为电信号,并经过处理后传送给控制系统进行分析和显示。
光时域反射仪的工作原理是基于时间域反射测量技术。
这种技术是通过测量时间和光信号到达仪器的时间来确定距离。
当脉冲信号通过光纤传输时,根据脉冲信号的延迟时间,可以计算出光信号的传输距离以及在传输过程中遇到的反射和衰减情况。
通过这些数据,可以分析判断光纤线路的质量和存在的问题。
其次,光时域反射仪可以用于检测光纤线路的中断和定位问题。
当光纤线路中存在中断或故障时,光信号无法顺利传输到终点,这导致光脉冲无法传输到光时域反射仪的接收模块。
通过测量在光纤线路上消失的光信号距离,可以准确定位光纤线路中的中断点。
此外,光时域反射仪还可以用于衡量光纤连接器和插件的质量。
通过测量和比较不同连接器和插件的反射特性,可以评估它们的质量和性能,并选择最适合的光纤连接器和插件。
总的来说,光时域反射仪是光纤通信行业中一个非常重要的测试设备。
它通过测量光脉冲信号的传输距离、衰减和反射情况,可以分析判断光纤线路的质量和存在的问题。
通过使用光时域反射仪,可以确保光纤通信线路的正常运行,提高通信质量和可靠性。

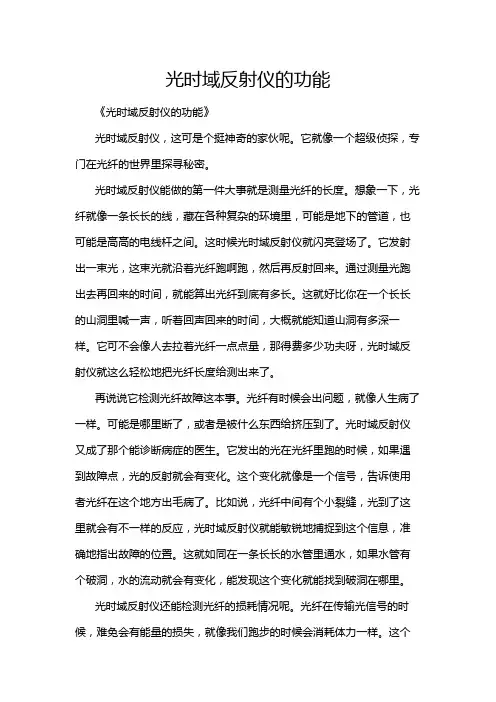

光时域反射仪的功能《光时域反射仪的功能》光时域反射仪,这可是个挺神奇的家伙呢。
它就像一个超级侦探,专门在光纤的世界里探寻秘密。
光时域反射仪能做的第一件大事就是测量光纤的长度。
想象一下,光纤就像一条长长的线,藏在各种复杂的环境里,可能是地下的管道,也可能是高高的电线杆之间。
这时候光时域反射仪就闪亮登场了。
它发射出一束光,这束光就沿着光纤跑啊跑,然后再反射回来。
通过测量光跑出去再回来的时间,就能算出光纤到底有多长。
这就好比你在一个长长的山洞里喊一声,听着回声回来的时间,大概就能知道山洞有多深一样。
它可不会像人去拉着光纤一点点量,那得费多少功夫呀,光时域反射仪就这么轻松地把光纤长度给测出来了。
再说说它检测光纤故障这本事。
光纤有时候会出问题,就像人生病了一样。
可能是哪里断了,或者是被什么东西给挤压到了。
光时域反射仪又成了那个能诊断病症的医生。
它发出的光在光纤里跑的时候,如果遇到故障点,光的反射就会有变化。
这个变化就像是一个信号,告诉使用者光纤在这个地方出毛病了。
比如说,光纤中间有个小裂缝,光到了这里就会有不一样的反应,光时域反射仪就能敏锐地捕捉到这个信息,准确地指出故障的位置。
这就如同在一条长长的水管里通水,如果水管有个破洞,水的流动就会有变化,能发现这个变化就能找到破洞在哪里。
光时域反射仪还能检测光纤的损耗情况呢。
光纤在传输光信号的时候,难免会有能量的损失,就像我们跑步的时候会消耗体力一样。
这个仪器可以测量出光在光纤里传输过程中损耗了多少能量。
如果损耗太大,就会影响光信号的传输质量。
它能把损耗的数值给测出来,这样工作人员就可以根据这个数值去判断光纤是不是需要维护或者更换了。
这就好比一辆汽车,你得知道它的油耗情况,如果油耗突然变得很大,你就得去检查车子是不是哪里出问题了。
光时域反射仪在光纤网络的建设和维护中扮演着不可或缺的角色。
它能测量光纤长度,让铺设光纤的时候能精准地知道需要多少材料,避免浪费。
在检测故障方面,它就像一个精准的定位仪,能快速找到问题所在,大大减少维修的时间和成本。
光时域反射仪使用方法光时域反射仪(OTDR)是一种测试光纤中信号传输质量的仪器。
它经常用于光纤通信系统的工程和维护以及故障排除。
OTDR可以检测光纤中的损耗、衰减、反射、折射等特性,帮助用户准确确定光纤连接的性能和可能出现的问题。
下面将详细介绍光时域反射仪的使用方法。
1.准备工作在使用光时域反射仪之前,需要做好以下准备工作:-确保光纤连接的两端都已插好,并且连接正常。
-确保光时域反射仪已经合适地连接到电源,并处于开启状态。
- 检查OTDR上的测试传输线(launch cable),确保它的连接是正确的。
测试传输线的作用是对光时域反射仪的测量提供一个已知的参考点,确保测试的精确性。
-设置合适的测量参数:包括波长、采样点数、平均次数和测试距离等。
这些参数应根据具体应用场景和所需测试的光纤类型进行设置。
2.进行测试OTDR一般具有触摸屏或物理按钮界面,可以根据具体情况选择相应的操作方式进行测试。
一般来说,测试过程如下:-使用清洁纤维纸或清洁棉签清洁测量光缆的连接端口,确保端口干净。
-打开光时域反射仪的屏幕,可以看到测试的界面。
根据需要选择合适的测试模式,如单向测试、双向测试、自动测试等。
-对于单向测试,确定测试起点和终点,并设置测试距离。
对于双向测试,需要设置起点和终点,并进行相应的参数配置。
-开始测试,OTDR将发出一系列的光脉冲信号,并记录其在光纤中的传播时间和强度变化。
这些数据将被用于分析光纤连接的质量和可能存在的问题。
-测试完成后,OTDR将生成一份测试报告。
用户可以在仪器上查看报告,并将其保存到存储设备中以备后续分析或参考。
3.分析测试结果分析光时域反射仪的测试结果是使用OTDR的关键步骤。
下面是一些分析测试结果的方向:-分析测试结果图形:光时域反射仪将测试结果以图形的形式呈现,用户可以通过观察图形来判断光纤中可能存在的损耗、衰减、反射等问题。
-计算光纤长度:根据OTDR测试结果中的传播时间和光速,可以计算出光纤的长度。
光时域反射仪光时域反射仪简介及应用光时域反射仪是一种测试光纤连接质量和性能的仪器。
它通过测试光信号在光纤中传播的时间来分析光纤连接的反射特性,从而判断光纤连接是否稳定和正常工作。
光时域反射仪具有高精度、快速便捷的特点,在光纤通信和网络领域得到广泛应用。
光时域反射仪的工作原理是利用光脉冲信号在光纤中的传播时间和光信号反射强度的变化来分析光纤连接的质量。
通过发送一个光脉冲信号到光纤连接中,再通过光时域反射仪接收回波信号,并记录时间延迟和反射强度的变化。
根据反射强度和反射时间的分析,可以判断出光纤连接的故障情况,如光纤接口松动、光纤断裂等。
光时域反射仪的应用非常广泛。
在光纤通信中,光时域反射仪可以用于测量光信号在光纤中的传播损耗和衰减,以及检测光纤连接的质量和性能。
通过对光纤连接的测量,可以及时发现和修复光纤连接的故障,确保光纤通信的稳定和可靠。
在光纤网络中,光时域反射仪可以用于测试光纤光缆的连接质量和性能。
光纤光缆在安装、维护和故障排除过程中,需要经常进行测试和检测。
光时域反射仪可以帮助网络工程师快速准确地找出光缆连接中的问题,并及时采取措施进行修复,确保网络的正常运行。
此外,光时域反射仪还可以用于光纤传感领域。
光纤传感是将光纤作为传感器来检测和测量物理量的变化,如温度、压力、应变等。
光时域反射仪可以通过测量光纤中的反射信号和时间延迟,来实现对环境中物理量的监测和测量。
光时域反射仪在光纤传感领域的应用,可以实现对光纤传感系统的精确控制和检测。
总的来说,光时域反射仪是一种非常重要的光纤测试仪器,具有高精度、快速便捷的特点,在光纤通信、网络和传感领域得到广泛应用。
它可以帮助用户及时发现和解决光纤连接中的问题,提高光纤通信和网络的性能和可靠性。
光时域反射仪的不断发展和创新,将进一步推动光纤技术的发展和应用。
光时域反射仪光时域反射仪是一个高度集成的平台,它具有一个模块插槽、一个大的高可视度的彩色显示屏(触摸屏为选件)、一个高容量的锂离子电池、一个可选的视频检查显微镜(通过USB 端口),以及可选的内置光测试功能,如可视故障定位仪(VFL)、功率计与损耗测试仪(LTS)。
光时域反射仪特征1、5cm的高分辨率;2、0.8米的事件盲区;3、试准备时间不超过15秒;4、电池工作时间8小时;5、免费且简便的软件升级;6、标配有光源和光功率计;7、动态范围39/37.5dB、1310nm/1550nm;8、在线光纤检查机制可有效保护仪表和设备;9、支持通用的Telcordia SR-4731格式(第二版);10、针对不同场合的测试模式,如标准、工程、故障定位模式;11、坚固密封的外形设计提供了在最恶劣环境中的长期使用保证;12、内部存储器最多可存1000条曲线,外接USB存储多达30000条曲线;光时域反射仪实验操作步骤1.基本操作待测光纤预先融接光纤条线(FC/PC),用干净镜头纸擦净连接器端面,小心插入OTDR/光源借口,对准卡位。
严禁随便转动光纤接头。
按下顶部红色的开关接通电源,显示屏就会显示厂家图标、软件版本和日期。
接着OTDR 会进行自检,同时显示本机的配置和自检结果。
当自检完成后,显示出操作模式选择页面。
一个有效的测量,必须正确设置测量参数,如光源脉宽、光源波长和测量长度范围等。
光源的脉宽可以影响测量精度,脉宽越窄,精度越高,但脉冲能量降低,影响测量长度范围。
不同光源波长在光纤中的行为是不一样的,必须针对光纤的用途设置好光源波长。
不同测量长度范围的设置,影响到光源的脉宽和脉冲间隔,如果设置的长度范围比光纤实际的长度短,光纤中就会同时存在两个或多个光脉冲,使测试曲线出现“鬼影”。
要得到正确的测量结果,还要设置好光纤的折射率,单模还是多模等。
第一个按钮是故障定位按钮,也是一次按键自动测量按钮。
OTDR能够探测光纤的实际情况,智能设定测量参数,自动完成测量。
otdr法使用的仪器-回复OTDR法使用的仪器是光时域反射仪(Optical Time Domain Reflectometer)。
光时域反射仪是一种光纤测试仪器,主要用于测量光纤信号的特性和检测光纤的故障位置。
本文将详细介绍光时域反射仪的工作原理、主要部件以及使用方法。
1. 光时域反射仪的工作原理光时域反射仪工作原理基于时间域反射法(Time Domain Reflectometry,简称TDR)。
它通过发射一束脉冲光信号进入被测光纤,当光信号遇到光纤中的不均匀介质或断裂,一部分信号会被反射回来。
光时域反射仪会测量这个反射回来的信号的强度和时间,从而得到光纤的特性信息。
2. 光时域反射仪的主要部件光时域反射仪由以下几个主要部件组成:- 发射器(Transmitter):发射器产生脉冲光信号,并将其输入到被测光纤中。
- 接收器(Receiver):接收器接收光信号,并测量信号的强度和时间。
- 光纤传感器(Fiber optic sensor):光纤传感器是将光信号引入被测光纤和接收反射信号的设备。
- 控制系统(Control system):控制系统用于控制发射和接收光信号的参数设置,以及数据处理和显示结果等功能。
3. 光时域反射仪的使用方法使用光时域反射仪进行光纤测试需要按照以下步骤进行:步骤一:准备工作首先需要将光时域反射仪连接到被测光纤的输入端,确保连接稳固。
还需要将仪器连接到电源,以保证正常工作。
步骤二:参数设置通过仪器的控制系统,设置合适的测试参数,包括发射光功率、脉冲宽度、采样率等。
参数的设置通常需要根据具体的测试需求和被测光纤的特性来确定。
步骤三:开始测试使用光时域反射仪的控制系统启动测试。
仪器会发射脉冲光信号,并记录反射信号的强度和时间。
当信号遇到光纤中的不均匀介质或断裂时,会产生反射信号。
步骤四:数据处理和分析仪器会将测量到的信号强度和时间数据反馈给控制系统。
用户可以通过仪器上的显示屏或连接到计算机上的软件,对测量数据进行处理和分析。
光时域反射仪使用方法什么是光时域反射仪光时域反射仪(Optical Time Domain Reflectometer,OTDR)是一种用于测量光纤传输线路中光信号传输性能的仪器。
它通过发送脉冲光信号并监测返回的反射和散射光信号,判断光线在光纤中传输的情况,从而对光纤中的光损耗和衰减进行分析和定量评估。
OTDR主要用于光纤通信网络的安装、调试和维护,可以用于定位光纤故障点、检测光纤连接质量以及评估光纤链路的衰减和损耗。
它是光纤通信领域中不可或缺的重要工具。
光时域反射仪的工作原理光时域反射仪的工作原理是利用脉冲光和时间分辨技术对光纤中的光信号进行测量和分析。
其工作过程可以分为以下几个步骤:1.发送脉冲光信号:OTDR会通过连接器将脉冲光信号发送到待测光纤上。
2.监测反射信号:光纤中的反射信号会部分返回到 OTDR 上,OTDR 会通过光探测器接收到的光信号来监测返回的反射信号。
3.计算光纤长度:根据光信号的传播速度和测量的时间差,可以计算出光纤的长度。
4.分析反射特性:通过分析返回的反射信号的强度和时间延迟,可以判断光纤中的连接状态、损耗情况以及潜在的故障点。
5.显示结果:OTDR会将测量结果以波形图的形式显示在显示屏上,同时也可以通过 USB 接口将数据传输到计算机进行后续处理和分析。
光时域反射仪的使用步骤使用光时域反射仪需要按照一定的步骤进行,下面是一般的使用步骤:步骤一:准备工作1.将光时域反射仪连接到待测光纤的连接器上。
2.打开光时域反射仪,并进行一些基本设置,如设置测量波长、脉冲宽度等。
步骤二:配置测试参数1.设置测试距离范围:根据待测光纤的长度和测试需求,设置适当的测试距离范围。
一般可以选择全距离测试或局部测试。
2.设置平均次数:根据需要可以设置平均测量次数,以提高测试精度。
3.设置测试灵敏度:根据光纤的损耗情况和测试需求,设置合适的测试灵敏度。
步骤三:进行测试1.点击开始测试按钮,进行测试。
光时域反射仪的工作原理引言光时域反射仪(Optical Time Domain Reflectometer,OTDR)是一种用于光纤通信系统中进行光纤链路测试和故障定位的重要设备。
它可以通过发送和接收来自被测光纤的光脉冲来测量光信号在光纤中传输的时间和强度变化,并利用这些信息分析出故障点位置、衰减损耗以及其他参数。
本文将详细介绍OTDR的基本原理,包括其组成部分、工作流程以及数据处理方法。
OTDR的组成部分OTDR主要由以下几个组成部分构成:1.光源:OTDR使用激光二极管或其他类型的激光器作为光源,产生高能量、窄脉冲宽度的激光脉冲。
常见的波长有1310nm和1550nm,分别对应于单模光纤和多模光纤。
2.耦合器:耦合器用于将发射机产生的激光脉冲耦合到被测光纤中,并将接收到的反射信号耦合到接收机中。
3.入射光纤:入射光纤是将激光脉冲引导到被测光纤中的一段光纤。
4.接收器:接收器用于接收从被测光纤中反射回来的信号,并将其转换为电信号。
5.数据处理单元:数据处理单元负责对接收到的信号进行处理和分析,包括测量时间和强度变化、计算衰减损耗等。
6.显示器:显示器用于显示测量结果和曲线图。
OTDR的工作原理OTDR的工作原理基于时域反射技术,通过测量激光脉冲在光纤中传输过程中的时间和强度变化来确定故障点位置和其他参数。
下面将详细介绍OTDR的工作流程:1.发送激光脉冲:OTDR首先通过耦合器将发射机产生的激光脉冲耦合到入射光纤中。
这个激光脉冲具有高能量和窄脉冲宽度,能够在传输过程中产生明显的反射信号。
2.入射到被测光纤:激光脉冲进入被测光纤后,会在光纤中以光速传播。
在传输过程中,激光脉冲会与光纤中的不均匀性、连接器、衰减器等部件发生反射和散射。
3.接收反射信号:被测光纤中的反射信号会通过耦合器耦合到接收器中,并转换为电信号。
接收器将这些电信号传输给数据处理单元进行处理和分析。
4.数据处理和分析:数据处理单元对接收到的信号进行处理和分析,包括测量时间和强度变化、计算衰减损耗等。
光时域反射仪科技名词定义中文名称:光时域反射仪英文名称:optical time-domain reflectometer;OTDR定义:通过对测量曲线的分析,了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。
所属学科:通信科技(一级学科);通信计量(二级学科)光时域反射仪OTDR(Optical Time Domain Reflectometer),是利用光线在光纤中传输时的瑞利散射所产生的背向散射而制成的精密的光电一体化仪表。
OTDR用于光缆线路的施工、维护之中,可以进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。
编辑本段9.6.1 光时域反射仪概述™ 光时域反射仪OTDR(Optical Time Domain Reflectometer),是利用光线在光纤中传输时的瑞利散射所产生的背向散射而制成的精密的光电一体化仪表,广泛应用于实验、教学和施工现场。
OTDR采用背向散射测试技术,能够测试整个光纤链路的衰减,并能提供和长度有关的衰减细节。
OTDR同时可测试接头损耗及故障点。
它具有非破坏性且只需在一端测试的优点。
OTDR 功能多、操作简便、测量的重复性高、体积小、不许其它仪表配合、能自动存储和打印测量结果,目前已成为光通信系统工程检测中最重要的仪表。
如图9-13所示是HP8147光时域反射仪。
光时域反射仪(OTDR)的主要功能为:™ (1)单光盘光缆传输损耗和光缆长度的检测。
™ (2)光缆连接工艺的监测。
™ (3)中继段状态的测量,包括各盘光缆的损耗、各个接头的损耗及整个种极端的平均损耗的测量。
™ (4)线路故障原因及故障点位置的准确判断。
™ (5)OTDR自动存储、打印的背向散射信号曲线可以作为线路的重要技术档案。
9.6.2 OTDR 9.6.2 OTDR工作原理工作原理1.瑞利散射瑞利散射:当光线在光纤中传播时,由于光纤中存在着分子级大小的结构上的不均匀,光线的一部分能量会改变其原有传播方向向四周散射,这种现象被称为瑞利散射。
其强度与波长的4次方(λ4)成反比,其中又有一部分散射光线和原来的传播方向相反,被称为背向散射,如图9-14所示。
2.菲涅尔反射当光线由一种媒质进入另一种媒质时,会产生的一种反射。
其反射强度与两种媒质的相对折射率的平方成正比。
如图9-15所示,一束能量为P0的光,由媒质1(折射率为nl)进入媒质2(折射率为n2)产生的反射信号为P1,则OTDR利用光纤的上述特性进行工作,原理框图如图9-16。
当光纤的一端注入一个功率为P0的窄脉冲在光纤传输时,距输入端距离为L的A点经背向散射回到输入端的光功率为其中,S:光纤背向散射系数;α:光纤传输衰减常数。
光信号由注入端进入光纤到达A点经背向散射回到注入端的时间t和L之间的关系为其中,c:光在真空中的传播速度(3×105km/s)。
n l:光纤纤芯折射率。
t:一束光由注入端起到回到该点的时间。
可见,只要测出光信号返回时间及其对应的光功率就可算出光纤的长度,并由式(9-6)进行光纤衰减计算。
在图9-16中,光纤中B点经散射返回到始端的光功率为则A~B间光纤的衰减为根据上述原理,由光纤一端注入一个很窄的光脉冲,以在该端接收背向散射信号,并对数处理后,所得结果作为纵坐标,以信号回到该点的时间先后为横坐标(实际仪表显示采取长度L=ct/2n),显示该光纤的背向散射曲线,如图9-17所示。
2009-12-30OA段:为盲区,其长度和注入光脉冲宽度成正比。
A~B、B~C、C~D段:均匀光纤。
B点:光纤的熔接接头产生的下降台阶。
C点:光纤的活动连接器接头产生的菲涅尔反射的下降台阶或由光纤裂缝产生的局部菲涅尔反射。
D点:光纤末端由于光纤与空气之间的折射率差而产生的菲涅尔反射。
在曲线中只要读出两点的电平差就是该点间的光纤衰减;水平两点间的差即为该两点间的距离;下台阶的高度即表征了光纤的接头衰减。
上述结果仪表均可直接读出,并可得到光纤的衰减常数α,根据光在光纤中传输的速度与时间的关系,可测出光纤长度。
(2)盲区盲区是指:由于光纤和仪表耦合时存在空隙,由此产生的菲涅尔反射远大于背向散射,致使放大器饱和,而掩盖了背向散射信号,致使仪表无法测量那段光纤长度,如图9-19所示。
(3)测量精度是指因仪表方面的因素对长度测量结果的影响,有:第一是仪表折射率的设置。
由于OTDR是依据测量时间,利用公式L=ct/2n来计算光纤长度的。
为保证测量结果的准确性,每次测量之前必须根据光纤实际折射率值对仪表参数进行设置,但因它们之间总存在误差,导致测量结果产生误差。
第二是仪表内部作为时钟的晶振频率的准确性和稳定度。
因所测得时间的准确度受时钟影响,所以时钟影响会给长度测量带来一定的误差。
第三是仪表在进行数据处理时采样的间隔。
取样点越多,取样间隔越小,实际曲线和显示曲线就越接近,误差就越小。
9.6.4 OTDR HP8147的使用方法(1)HP8147面板及功能键说明①硬功能键硬功能键由缩放键、改动旋钮、打印键、存储键轨迹/事件键、开始/停止键和自动测试键组成,其前面板示意图如图9-20。
缩放键:用于改变垂直和水平方向上显示的幅度。
游标键:使游标在A~B~C~AB~A间滚动激活。
全景键:显示整条曲线。
局部键(又叫游标区域):激活以游标为中心的区域,对曲线进行放大。
如果游标AB被激活时,显示区域为AB之间的区域。
改动旋钮:与缩放键配合使用时可以改变游标的位置。
自动键:可使仪表进入自动模式,连按两次可使OTDR的优化模式为标准模式。
存储键:将OTDR测试的曲线存储到指定的磁盘(软盘或硬盘)中。
轨迹/事件键:可改变主显示区的显示内容为轨迹或事件表。
开始/停止键:用于OTDR的测试开始与停止。
②软功能键软功能键包括测量软功能键(F1~F6)和菜单软功能键两部分。
菜单软功能键有3层显示方式,习惯上经常用1/3、2/3、3/3 菜单表示。
1/3:由设置、分析、文件、查看和配置组成。
2/3:由开始位置、区间、脉宽、波长和平均时间组成。
3/3:由概览、最优化、折射率(IOR)、垂直偏移和文件名(或空白)组成。
对应相应的软功能键,可激活一系列相对应的菜单。
每组功能键由5组菜单组成,每个菜单又有多项选择,某些选项上还需进一步选择。
这些选项都以实心的右箭头来标识。
2009-12-30(2)HP8147参数设定根据被测光纤的长度、传输波长和折射率来设定OTDR的测试参数。
需要设置的参数主要有测量参数、光纤参数、前面板连接和事件门限4类。
①测量参数测量参数包括起始位置、测试区间、脉冲模式、优化模式、测量模式和平均时间参数。
起始位置:设定测量的起始位置。
•测试区间:设定测量的距离。
•脉冲宽度:设定测量所用脉冲宽度,如不知具体脉冲宽度,可以用自动测试方法获得相应的测量结果。
HP8147的脉冲宽度有10ns、30ns、100ns、300ns、1μs、3μs和10μs等。
波长:设定测量时所用波长,这与OTDR所配模块有关。
HP8147的测试波长有两挡,即1 310nm和1 550nm。
•工作模式:主要指仪表是以自动或手动方式工作。
•最优化:根据测试需求选择不同的优化模式。
HP8147允许用户根据需要选择4种优化模式,即标准模式、分辨率优化模式、动态范围优化模式和线性优化模式。
标准模式是仪表自动选择模式;当希望可测距离尽可能长时应选择动态范围优化模式;当用户对一段短距离光纤进行测量时,测试结果中的分辨率十分重要,此时可采用分辨率优化模式;当希望对光纤上某点进行相对测量时应选择线性优化模式。
•测量模式设定:根据测试要求选择测试模式分为平均、刷新、回损和连续(又叫CW)方式。
•平均时间设定:平均时间一般为30秒~3分种,推荐在1分钟左右为好。
•光纤参数:包括折射率和散射系数。
•折射率设定:可选择整体和部分折射率设定。
②参数的设置方法参数设置有两种方式:一种用2/3和3/3中的相关单项设置;另一种方式为选择3/3中的概览项,统一对光纤的测试参数、光纤参数、前面板连接器和事件门限进行设置。
以统一设置方式为例说明。
统一设置参数概览显示如图9-21所示。
参数设置的步骤如下。
z首先选择3/3菜单,再选择其中的概览项,在显示屏上将显示如图9-21所示的画面。
z旋转改动旋钮,光标跟随移动。
当移动到设置点时按下改动旋钮,再次旋转改动旋钮改变数据,调整好后按下改动旋钮确认,该参数设置完毕。
按此方法设置完所有应设置的参数。
z按确认软功能键,确认所设参数。
此时概览菜单消失,刚才所设参数被记录,至此参数设置结束。
如果按取消键,刚才所设参数作废,仪表将采用最近一次所设的有效参数。
