光时域反射仪

光时域反射仪使用方法一、仪器概述光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤长度、损耗和故障的仪器。

它利用光脉冲在光纤中传输的特性，通过测量脉冲反射信号的时间和强度来确定光纤中的事件位置和损耗值。

本文将详细介绍OTDR的使用方法。

二、准备工作1.检查设备：检查OTDR是否正常工作，电源是否连接正常，屏幕是否正常显示。

2.连接设备：将OTDR与被测光纤连接，并确保连接正确无误。

3.设置参数：根据被测光纤的特性设置OTDR参数，包括波长、脉冲宽度、平均次数等。

三、测试步骤1.启动仪器：按下电源开关启动OTDR，并等待系统自检完成。

2.选择测试模式：根据被测光纤的不同选择相应的测试模式，包括单模/多模、短距离/长距离等。

3.设置测试参数：根据被测光纤的特性设置OTDR测试参数，包括起始端点、终止端点、脉冲宽度等。

4.开始测试：按下测试键，OTDR将向被测光纤发送脉冲，并记录反射信号的时间和强度。

测试完成后，OTDR将自动计算出光纤长度、损耗和故障位置等信息，并在屏幕上显示结果。

5.保存数据：如需保存测试数据，可将结果存储到OTDR内部存储器或外部存储设备中。

四、注意事项1.避免过度弯曲光纤：过度弯曲会导致光纤损耗增加，影响测试结果。

2.避免过长的测试距离：过长的测试距离会导致信号衰减严重，影响测试结果。

3.选择适当的波长和脉冲宽度：不同波长和脉冲宽度适用于不同类型的光纤，选择不当会影响测试结果。

4.保持设备清洁干燥：避免灰尘、水分等杂质进入设备内部，影响仪器正常工作。

五、总结本文介绍了OTDR的使用方法，包括准备工作、测试步骤和注意事项。

在实际应用中，需要根据被测光纤的特性选择合适的测试参数，以确保测试结果的准确性和可靠性。

光时域反射仪使用方法简谈精编版光时域反射仪（OTDR）是一种用于测量光纤长度、损耗和故障的重要工具。

它通过发送脉冲激光信号并测量反射信号的强度和时间来确定这些参数。

本文将介绍光时域反射仪的使用方法，包括仪器设置、测量操作和数据分析。

一、仪器设置1.连接光纤：首先将OTDR与待测光纤连接，一端连接OTDR的光纤接口，另一端连接待测光纤的光纤接口。

确保光纤连接牢固并无松动。

2.仪器调节：打开OTDR电源，并进行基本设置。

根据实际情况选择所需的测量模式（单模光纤或多模光纤）和测量范围。

此外，根据具体应用要求，可以设置发射激光的脉冲宽度和重复频率等参数。

二、测量操作1.设定开始测量点：在仪器界面上，设定开始测量点。

通常情况下，起始点为测量光纤的连接点，如连接光纤的机箱或光纤跳线等。

2.设定结束测量点：设定结束测量点的位置，可以选择光纤的终端或待测光纤的其他连接点。

3.发射信号：点击“开始测量”按钮，OTDR会发射脉冲激光信号。

信号经过光纤传输，并在连接点、故障点或终端点处发生反射。

4.反射信号采集：OTDR会测量和采集反射信号的强度和到达时间。

这些数据将用于后续的分析和故障定位。

5.测量数据存储：测量完成后，将测量数据保存到OTDR内部存储器或外部存储介质中，以备后续分析和报告生成。

三、数据分析1.反射信号分析：通过分析反射信号的强度和到达时间，可以确定光纤长度、连接损耗和故障位置等信息。

不同的信号特征对应着不同的光纤情况，需要通过数据分析来解读。

2.故障定位：根据反射信号的强度和到达时间，可以确定故障点的位置。

常见的光纤故障包括断纤、弯曲、微弯曲、连接不良等，通过比对信号数据和参考曲线，可以准确地定位到故障点。

3.生成报告：根据测量数据和分析结果，生成详细的报告。

报告通常包括测量条件、测量结果、故障点定位、光纤损耗分布图等内容。

总结：光时域反射仪是一种重要的光纤测量设备，它可以帮助用户准确地测量光纤的长度、损耗和故障。

光时域反射仪用途
光时域反射仪是一种用于测量光纤传输特性的仪器，主要用于以下几个方面：
1. 光纤连接质量检测：光时域反射仪可以用来检测光纤连接的质量，例如连接点、接口和插件等。

通过分析信号的反射强度和时间延迟，可以检测出连接点的损耗和反射率，判断连接的质量。

2. 光纤线路反折点检测：光时域反射仪可以用来检测光纤线路中的反折点，即信号传输过程中出现信号反射的点。

通过测量反射强度和时间延迟，可以确定反折点的位置和程度。

3. 光纤故障检测：光时域反射仪可以用来检测光纤传输中的故障，如断纤、弯曲、挤压等。

通过分析反射信号的强度和时间延迟，可以确定故障点的位置和性质，帮助维护人员快速定位和修复故障。

4. 光纤传输距离测量：光时域反射仪可以用来测量光纤传输的距离，即确定光信号在光纤中传输的距离。

通过测量时间延迟，可以计算出光信号在光纤中的传输速度，从而确定传输距离。

总的来说，光时域反射仪在光纤通信和光纤传输领域具有非常重要的应用价值，能够帮助维护人员进行光纤连接质量、故障点和传输距离的检测和维护。

光时域反射仪使用方法简谈光时域反射仪(OTDR)是一种用于光纤信号的检测和分析的仪器。

它可以测量光纤的长度、损耗和衰减，同时也可以检测光纤中的故障点，如断裂和弯曲等。

OTDR的使用方法相对较为复杂，需要一定的专业知识和技巧。

下面将从仪器的准备、连接、参数设置、测量和结果分析等方面进行简要介绍。

1.仪器准备在使用OTDR之前，需要确保仪器处于正常工作状态。

首先，检查仪器的电源和连接线是否正常。

然后，打开仪器的电源开关，等待仪器启动。

有些OTDR需要进行校准或者进行自动设置，根据仪器的不同，在仪器启动后需要按照仪器的指示进行相应的操作。

2.连接光纤将OTDR的发送端和接收端分别连接到被测光纤的两端。

这一步骤需要注意光纤连接的正确性，以免影响后续的测量。

确保连接牢固，避免光纤的弯曲和拉伸，以保证测量结果的准确性。

3.参数设置OTDR的参数设置是根据实际测量需求来进行的。

主要的设置包括：脉冲宽度、平均时间、灵敏度和波长等。

脉冲宽度决定了OTDR的测量能力和分辨率，通常需要根据被测光纤的长度和性能进行选择。

平均时间是指在一定时间内进行多次测量并取平均值，以减小测量误差。

灵敏度决定了OTDR的动态范围，通常需根据光纤的损耗进行设置。

波长选择一般是根据光纤的类型和光源的波长来进行设置。

4.测量操作设置好参数后，可以进行光纤的测量。

首先，启动OTDR仪器，等待它稳定工作。

确认被测光纤连接牢固后，点击仪器的测量按钮开始测量。

这时，OTDR会向光纤发送一定脉冲宽度的光信号，并记录返回的光信号强度和时间信息。

光信号被散射和反射后，返回到OTDR的接收端，根据信号的强度和时间信息，可以分析光纤的长度、损耗和衰减。

5.结果分析OTDR测量结果一般以图形和数据的形式呈现。

图形一般是以距离和衰减为横纵坐标的曲线图或者关联图，可以直观地显示故障点和光纤的性能。

数据方面，可以获得光纤的长度、衰减、损耗等具体数值。

通过对数据的分析，可以判断光纤的质量和故障点的位置，并进行相应的维修和优化。

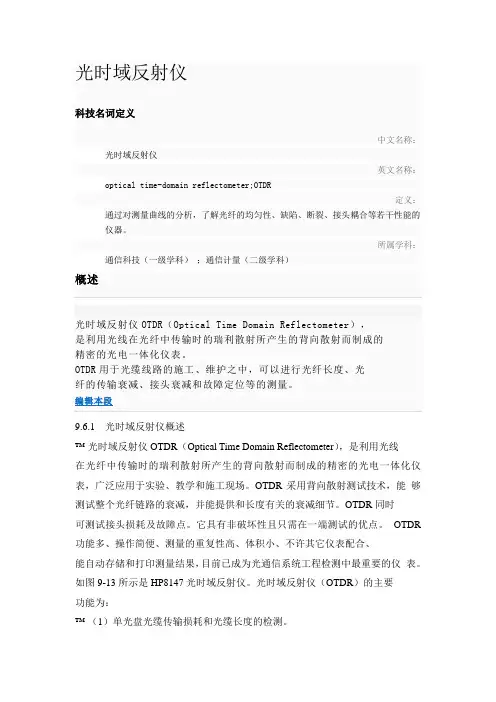

光时域反射仪科技名词定义中文名称：光时域反射仪英文名称：optical time-domain reflectometer;OTDR定义：通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。

所属学科：通信科技（一级学科）；通信计量（二级学科）光时域反射仪OTDR（Optical Time Domain Reflectometer），是利用光线在光纤中传输时的瑞利散射所产生的背向散射而制成的精密的光电一体化仪表。

OTDR用于光缆线路的施工、维护之中，可以进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。

编辑本段9.6.1 光时域反射仪概述™ 光时域反射仪OTDR（Optical Time Domain Reflectometer），是利用光线在光纤中传输时的瑞利散射所产生的背向散射而制成的精密的光电一体化仪表，广泛应用于实验、教学和施工现场。

OTDR采用背向散射测试技术，能够测试整个光纤链路的衰减，并能提供和长度有关的衰减细节。

OTDR同时可测试接头损耗及故障点。

它具有非破坏性且只需在一端测试的优点。

OTDR 功能多、操作简便、测量的重复性高、体积小、不许其它仪表配合、能自动存储和打印测量结果，目前已成为光通信系统工程检测中最重要的仪表。

如图9-13所示是HP8147光时域反射仪。

光时域反射仪（OTDR）的主要功能为：™ （1）单光盘光缆传输损耗和光缆长度的检测。

™ （2）光缆连接工艺的监测。

™ （3）中继段状态的测量，包括各盘光缆的损耗、各个接头的损耗及整个种极端的平均损耗的测量。

™ （4）线路故障原因及故障点位置的准确判断。

™ （5）OTDR自动存储、打印的背向散射信号曲线可以作为线路的重要技术档案。

9.6.2 OTDR 9.6.2 OTDR工作原理工作原理1．瑞利散射瑞利散射：当光线在光纤中传播时，由于光纤中存在着分子级大小的结构上的不均匀，光线的一部分能量会改变其原有传播方向向四周散射，这种现象被称为瑞利散射。

光时域反射仪测试光纤的方法一、光时域反射仪简介。

1.1 这光时域反射仪啊，可是咱检测光纤的一个厉害家伙。

就像医生手里的听诊器一样重要。

它能通过发射光脉冲到光纤中，然后根据反射回来的光信号来分析光纤的各种情况。

这仪器的原理其实不难理解，就好比你往一个长长的管道里扔个小石子，然后根据小石子反弹回来的情况判断管道里面有没有堵塞或者其他问题，光时域反射仪就是这么个原理，只不过它扔的是光脉冲，检测的是光纤。

1.2 这仪器可真是光纤维护人员的得力助手。

要是没有它，想要知道光纤哪里出了毛病，那可就像大海捞针一样难喽。

二、测试前的准备。

2.1 首先呢，得把光时域反射仪给准备好。

这就像战士上战场前要检查武器一样，可不能马虎。

要确保仪器是完好无损的，电量充足，各种接口也没有损坏。

这就好比你出门前得检查车子有没有问题，轮胎气足不足一样，要是仪器本身就有毛病，那测出来的数据肯定不靠谱。

2.2 然后就是光纤那头的准备啦。

要把光纤的接头清洁干净，要是上面有灰尘或者污渍，就像有东西蒙住了眼睛一样，会影响测试结果的准确性。

这清洁的工作就像给光纤做个小美容，让它能以最好的状态接受检测。

三、测试过程。

3.1 把光时域反射仪和光纤连接好之后，就可以开始测试了。

这时候，就看着仪器开始工作，就像看着一个小机器人开始执行任务一样。

仪器发射出光脉冲，然后等着反射光回来。

这个过程中，你得有点耐心，就像钓鱼的时候等鱼上钩一样，不能着急。

3.2 当仪器接收到反射光信号后，就会在屏幕上显示出各种数据和曲线。

这些数据和曲线就像是光纤的健康报告一样。

你得学会看懂这些东西，比如说曲线的形状如果有突然的起伏或者中断，那就说明光纤在这个地方可能有问题，可能是断了，也可能是有弯折过度的地方。

这就好比看人的心电图一样，哪里不正常就得重点关注哪里。

四、测试后的分析。

4.1 拿到测试结果后，可不能就这么放着不管。

要仔细分析这些数据和曲线。

这就像侦探分析案件线索一样，要抽丝剥茧。

光时域反射仪介绍光时域反射仪（OTDR）是一种用来测试光纤通信线路中信号的衰减和损坏情况的设备。

它通过发送短脉冲信号并监测信号的反射和散射来测量光纤线路中的损耗和反射信号。

OTDR广泛应用于光纤通信行业，可用于测试新安装的光纤、检测光纤中断、定位损耗的源头等。

一个典型的光时域反射仪由发送模块、接收模块和控制系统组成。

发送模块产生一个脉冲信号并将其发送到被测光纤上。

当光脉冲通过光纤传输时，它会遇到损耗、散射和反射等因素。

一部分光信号被散射回来，并被接收模块接收。

接收模块将接收到的信号转换为电信号，并经过处理后传送给控制系统进行分析和显示。

光时域反射仪的工作原理是基于时间域反射测量技术。

这种技术是通过测量时间和光信号到达仪器的时间来确定距离。

当脉冲信号通过光纤传输时，根据脉冲信号的延迟时间，可以计算出光信号的传输距离以及在传输过程中遇到的反射和衰减情况。

通过这些数据，可以分析判断光纤线路的质量和存在的问题。

其次，光时域反射仪可以用于检测光纤线路的中断和定位问题。

当光纤线路中存在中断或故障时，光信号无法顺利传输到终点，这导致光脉冲无法传输到光时域反射仪的接收模块。

通过测量在光纤线路上消失的光信号距离，可以准确定位光纤线路中的中断点。

此外，光时域反射仪还可以用于衡量光纤连接器和插件的质量。

通过测量和比较不同连接器和插件的反射特性，可以评估它们的质量和性能，并选择最适合的光纤连接器和插件。

总的来说，光时域反射仪是光纤通信行业中一个非常重要的测试设备。

它通过测量光脉冲信号的传输距离、衰减和反射情况，可以分析判断光纤线路的质量和存在的问题。

通过使用光时域反射仪，可以确保光纤通信线路的正常运行，提高通信质量和可靠性。

光时域反射仪使用方法1.准备工作：a.将光纤连接到OTDR的发射口和接收口。

b.将所需的OTDR测量参数（如采样点数和回波波长等）设置到OTDR 参数设置菜单中。

c.确保OTDR电源充足并连接到电源插座。

2.启动OTDR：a.打开OTDR的电源开关。

b.输入用户名称和密码（如果有）。

c.确认OTDR的启动程序和软件版本。

3.设置测量参数：a.在OTDR菜单中选择所需的测量模式（如单程或双程等）。

b.设置采样点数和采样间隔。

c.设置回波波长和平均时间等参数。

4.进行测量：a.确保光纤连接稳定且无杂散光。

b.在OTDR菜单中选择“开始测量”或类似选项。

c.等待OTDR完成测量过程。

d.检查测量结果并记录所需的数据。

5.分析测量结果：a.在OTDR菜单中选择“显示结果”或类似选项。

b.查看反射曲线和衰减曲线以了解连接点的损耗和反射情况。

c.根据需要调整曲线显示范围和放大倍数。

6.故障定位：a.通过查看反射曲线中的峰值来确定故障位置。

b.使用OTDR的光标或测量功能来测量故障距离和衰减值。

c.根据故障类型（如光纤断裂、弯曲或连接问题等）采取相应的维修措施。

7.数据记录和报告：a.将测量结果保存到OTDR的内部存储器或电脑中。

b.编写测量报告，并包括测量数据、分析结果和建议维修措施等。

c.将报告打印出来或以电子文档的形式存档。

注意事项：-在使用OTDR进行测量前，确保对光纤连接和设备进行了必要的清洁和检查，以避免杂散光和干扰对测量结果的影响。

-设置正确的测量参数和回波波长是确保准确测量的重要步骤，应根据实际情况进行选择。

-避免在高功率光源下进行测量，以免对OTDR和光纤造成损坏。

-注意正确操作OTDR，避免对其进行意外的撞击或摔落。

-定期进行OTDR的校准和维护，以确保其稳定和准确性。

-当遇到无法解决的问题时，最好向OTDR的制造商或相关技术人员寻求帮助。

总结：光时域反射仪是一种用于测试光缆或光纤连接质量的重要工具。

光时域反射仪使用方法光时域反射仪（OTDR）是一种测试光纤中信号传输质量的仪器。

它经常用于光纤通信系统的工程和维护以及故障排除。

OTDR可以检测光纤中的损耗、衰减、反射、折射等特性，帮助用户准确确定光纤连接的性能和可能出现的问题。

下面将详细介绍光时域反射仪的使用方法。

1.准备工作在使用光时域反射仪之前，需要做好以下准备工作：-确保光纤连接的两端都已插好，并且连接正常。

-确保光时域反射仪已经合适地连接到电源，并处于开启状态。

- 检查OTDR上的测试传输线（launch cable），确保它的连接是正确的。

测试传输线的作用是对光时域反射仪的测量提供一个已知的参考点，确保测试的精确性。

-设置合适的测量参数：包括波长、采样点数、平均次数和测试距离等。

这些参数应根据具体应用场景和所需测试的光纤类型进行设置。

2.进行测试OTDR一般具有触摸屏或物理按钮界面，可以根据具体情况选择相应的操作方式进行测试。

一般来说，测试过程如下：-使用清洁纤维纸或清洁棉签清洁测量光缆的连接端口，确保端口干净。

-打开光时域反射仪的屏幕，可以看到测试的界面。

根据需要选择合适的测试模式，如单向测试、双向测试、自动测试等。

-对于单向测试，确定测试起点和终点，并设置测试距离。

对于双向测试，需要设置起点和终点，并进行相应的参数配置。

-开始测试，OTDR将发出一系列的光脉冲信号，并记录其在光纤中的传播时间和强度变化。

这些数据将被用于分析光纤连接的质量和可能存在的问题。

-测试完成后，OTDR将生成一份测试报告。

用户可以在仪器上查看报告，并将其保存到存储设备中以备后续分析或参考。

3.分析测试结果分析光时域反射仪的测试结果是使用OTDR的关键步骤。

下面是一些分析测试结果的方向：-分析测试结果图形：光时域反射仪将测试结果以图形的形式呈现，用户可以通过观察图形来判断光纤中可能存在的损耗、衰减、反射等问题。

-计算光纤长度：根据OTDR测试结果中的传播时间和光速，可以计算出光纤的长度。

光时域反射仪光时域反射仪简介及应用光时域反射仪是一种测试光纤连接质量和性能的仪器。

它通过测试光信号在光纤中传播的时间来分析光纤连接的反射特性，从而判断光纤连接是否稳定和正常工作。

光时域反射仪具有高精度、快速便捷的特点，在光纤通信和网络领域得到广泛应用。

光时域反射仪的工作原理是利用光脉冲信号在光纤中的传播时间和光信号反射强度的变化来分析光纤连接的质量。

通过发送一个光脉冲信号到光纤连接中，再通过光时域反射仪接收回波信号，并记录时间延迟和反射强度的变化。

根据反射强度和反射时间的分析，可以判断出光纤连接的故障情况，如光纤接口松动、光纤断裂等。

光时域反射仪的应用非常广泛。

在光纤通信中，光时域反射仪可以用于测量光信号在光纤中的传播损耗和衰减，以及检测光纤连接的质量和性能。

通过对光纤连接的测量，可以及时发现和修复光纤连接的故障，确保光纤通信的稳定和可靠。

在光纤网络中，光时域反射仪可以用于测试光纤光缆的连接质量和性能。

光纤光缆在安装、维护和故障排除过程中，需要经常进行测试和检测。

光时域反射仪可以帮助网络工程师快速准确地找出光缆连接中的问题，并及时采取措施进行修复，确保网络的正常运行。

此外，光时域反射仪还可以用于光纤传感领域。

光纤传感是将光纤作为传感器来检测和测量物理量的变化，如温度、压力、应变等。

光时域反射仪可以通过测量光纤中的反射信号和时间延迟，来实现对环境中物理量的监测和测量。

光时域反射仪在光纤传感领域的应用，可以实现对光纤传感系统的精确控制和检测。

总的来说，光时域反射仪是一种非常重要的光纤测试仪器，具有高精度、快速便捷的特点，在光纤通信、网络和传感领域得到广泛应用。

它可以帮助用户及时发现和解决光纤连接中的问题，提高光纤通信和网络的性能和可靠性。

光时域反射仪的不断发展和创新，将进一步推动光纤技术的发展和应用。

光时域反射仪是一种用于测试光纤的仪器，它能够对光纤的反射损耗、连接质量等进行准确的测量。

本文将就光时域反射仪的测试方法和标准进行详细的探讨，帮助读者更好地理解和使用这一仪器。

一、光时域反射仪测试方法1. 确定测试需求在使用光时域反射仪进行测试之前，首先需要明确测试的需求，包括被测光纤的类型、长度、测试位置等。

只有明确了测试需求，才能选择合适的测试方法和参数。

2. 准备测试设备接下来需要准备好光时域反射仪和相应的测试配件，确保设备处于正常工作状态。

还需要根据测试需求设置仪器的测试参数，包括测试波长、测试范围、测试模式等。

3. 进行测试将光时域反射仪和光纤进行连接，并按照设定的参数进行测试。

在测试过程中需要保持设备和光纤的稳定，确保测试结果的准确性。

4. 分析测试结果测试完成后，需要对测试结果进行分析，包括反射损耗、连接质量等指标的评估。

根据分析结果，可以进一步判断光纤的质量和连接情况。

5. 记录和报告最后需要将测试结果进行记录并生成测试报告，以便后续的分析和参考。

测试报告应该包括测试的具体参数、测试结果、分析结论等内容。

二、光时域反射仪测试标准光时域反射仪的测试标准对于测试的准确性和可比性起着至关重要的作用。

目前，国际上常用的光纤测试标准主要包括 IEC、ITU-T 和 TIA 等组织发布的标准，主要涉及光纤连接质量、反射损耗等指标的测试方法和要求。

根据这些标准，用户可以确定测试的方法、参数和要求，以确保测试的准确性和可靠性。

在实际测试过程中，遵循相关的测试标准是非常重要的，可以保证测试结果的可比性，同时也有利于产品的质量控制和监督。

三、个人观点和理解光时域反射仪作为光纤测试领域的重要仪器，其测试方法和标准的研究对于光纤通信的发展具有重要意义。

在实际使用过程中，我们不仅需要熟练掌握测试方法，还需要对测试标准有深入的理解和应用。

只有在这样的基础上，才能够正确、准确地进行光纤测试，为光纤通信的稳定运行提供有力的保障。

光时域反射仪脉冲宽度摘要：1.光时域反射仪的概念与应用2.光时域反射仪的工作原理3.光时域反射仪的脉冲宽度4.光时域反射仪的性能优势与操作模式5.光时域反射仪在实际应用中的重要性正文：光时域反射仪（Optical Time Domain Reflectometer，简称OTDR）是一种精密的光电一体化仪表，被广泛应用于光缆线路的维护、施工之中。

它能够准确地测量光纤传输特性，如光纤长度、光纤的传输衰减、接头衰减和故障定位等。

光时域反射仪的工作原理是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射。

当光脉冲打入光纤后，会在不同折射率的介质中散射和反射回来。

反射回来的光讯号强度会被量测到，并且是时间的函数，因此可以将之转算成光纤的长度。

光时域反射仪的脉冲宽度是其关键参数之一。

脉冲宽度决定了光时域反射仪测量距离的精度和分辨率。

一般来说，脉冲宽度越窄，测量距离的精度和分辨率就越高。

但是，脉冲宽度过窄会导致信号衰减和噪声增加，从而影响测量的准确性。

因此，光时域反射仪的脉冲宽度需要根据实际应用需求进行合理选择。

光时域反射仪具有多种操作模式，如全自动模式、手动模式以及测量向导模式。

这些操作模式让仪表在超长光缆上也能保持横轴5cm 高分辨率及100km 优于3 米的距离精度。

此外，光时域反射仪还配备了数据分析与仿真软件，可批量处理、生成、打印测试报告。

关机状态完全启动仅需10 秒，在同档次机器中速度最快。

在实际应用中，光时域反射仪对于保证光缆通信的安全和畅通具有重要意义。

它能够及时发现和定位光缆中的故障，从而提高光缆的传输效率和稳定性。

otdr法使用的仪器-回复OTDR法使用的仪器是光时域反射仪（Optical Time Domain Reflectometer）。

光时域反射仪是一种光纤测试仪器，主要用于测量光纤信号的特性和检测光纤的故障位置。

本文将详细介绍光时域反射仪的工作原理、主要部件以及使用方法。

1. 光时域反射仪的工作原理光时域反射仪工作原理基于时间域反射法（Time Domain Reflectometry，简称TDR）。

它通过发射一束脉冲光信号进入被测光纤，当光信号遇到光纤中的不均匀介质或断裂，一部分信号会被反射回来。

光时域反射仪会测量这个反射回来的信号的强度和时间，从而得到光纤的特性信息。

2. 光时域反射仪的主要部件光时域反射仪由以下几个主要部件组成：- 发射器（Transmitter）：发射器产生脉冲光信号，并将其输入到被测光纤中。

- 接收器（Receiver）：接收器接收光信号，并测量信号的强度和时间。

- 光纤传感器（Fiber optic sensor）：光纤传感器是将光信号引入被测光纤和接收反射信号的设备。

- 控制系统（Control system）：控制系统用于控制发射和接收光信号的参数设置，以及数据处理和显示结果等功能。

3. 光时域反射仪的使用方法使用光时域反射仪进行光纤测试需要按照以下步骤进行：步骤一：准备工作首先需要将光时域反射仪连接到被测光纤的输入端，确保连接稳固。

还需要将仪器连接到电源，以保证正常工作。

步骤二：参数设置通过仪器的控制系统，设置合适的测试参数，包括发射光功率、脉冲宽度、采样率等。

参数的设置通常需要根据具体的测试需求和被测光纤的特性来确定。

步骤三：开始测试使用光时域反射仪的控制系统启动测试。

仪器会发射脉冲光信号，并记录反射信号的强度和时间。

当信号遇到光纤中的不均匀介质或断裂时，会产生反射信号。

步骤四：数据处理和分析仪器会将测量到的信号强度和时间数据反馈给控制系统。

用户可以通过仪器上的显示屏或连接到计算机上的软件，对测量数据进行处理和分析。

光时域反射仪使用方法什么是光时域反射仪光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤传输线路中光信号传输性能的仪器。

它通过发送脉冲光信号并监测返回的反射和散射光信号，判断光线在光纤中传输的情况，从而对光纤中的光损耗和衰减进行分析和定量评估。

OTDR主要用于光纤通信网络的安装、调试和维护，可以用于定位光纤故障点、检测光纤连接质量以及评估光纤链路的衰减和损耗。

它是光纤通信领域中不可或缺的重要工具。

光时域反射仪的工作原理光时域反射仪的工作原理是利用脉冲光和时间分辨技术对光纤中的光信号进行测量和分析。

其工作过程可以分为以下几个步骤：1.发送脉冲光信号：OTDR会通过连接器将脉冲光信号发送到待测光纤上。

2.监测反射信号：光纤中的反射信号会部分返回到 OTDR 上，OTDR 会通过光探测器接收到的光信号来监测返回的反射信号。

3.计算光纤长度：根据光信号的传播速度和测量的时间差，可以计算出光纤的长度。

4.分析反射特性：通过分析返回的反射信号的强度和时间延迟，可以判断光纤中的连接状态、损耗情况以及潜在的故障点。

5.显示结果：OTDR会将测量结果以波形图的形式显示在显示屏上，同时也可以通过 USB 接口将数据传输到计算机进行后续处理和分析。

光时域反射仪的使用步骤使用光时域反射仪需要按照一定的步骤进行，下面是一般的使用步骤：步骤一：准备工作1.将光时域反射仪连接到待测光纤的连接器上。

2.打开光时域反射仪，并进行一些基本设置，如设置测量波长、脉冲宽度等。

步骤二：配置测试参数1.设置测试距离范围：根据待测光纤的长度和测试需求，设置适当的测试距离范围。

一般可以选择全距离测试或局部测试。

2.设置平均次数：根据需要可以设置平均测量次数，以提高测试精度。

3.设置测试灵敏度：根据光纤的损耗情况和测试需求，设置合适的测试灵敏度。

步骤三：进行测试1.点击开始测试按钮，进行测试。

安捷伦光时域反射仪使用方法及原理介绍安捷伦光时域反射仪（Agilent Optical Time Domain Reflectometer，简称OTDR）是一种用于测试光纤传输性能的仪器。

它通过发射和接收光脉冲信号来探测光纤中的反射和衰减情况，从而确定光纤的损耗、长度和连接状态等关键参数。

OTDR广泛应用于电信、通信、有线电视等行业，是网络维护和故障排除的重要工具。

一、使用方法：1.准备工作确保OTDR电源和光纤连接正常，并检查测试光纤的光纤长度（待测试段光纤），确认OTDR测试带宽覆盖该长度。

2.设置测试参数根据实际情况，设置测试端口的波长、测试间隔和采样点数等参数。

常用的波长有1310nm和1550nm。

设置间隔和采样点数根据待测光纤长度，一般设置成光纤长度的1/10到1/20。

3.准备测试连接OTDR测试端口和待测光纤端口，确保连接牢固。

保护好OTDR测试端口和待测光纤端口处的光纤连接头。

4.启动测试按下OTDR的“测试”按钮，OTDR发送光脉冲信号到待测光纤。

光脉冲信号在光纤中传播过程中会发生衰减和反射，OTDR接收到这些信号并进行处理。

5.数据分析OTDR会将收到的信号进行处理，并将结果以波形图和数据表的形式显示出来。

可以根据波形图和数据表来判断光纤的长度、损耗和连接状态等参数。

二、原理介绍：光时域反射仪的工作原理基于“时间域反射技术（Time Domain Reflectometry）”。

它使用脉冲光源来产生短脉冲光信号，并通过光纤传输到待测点。

光脉冲在传输过程中会受到衰减和反射。

光脉冲信号通过光纤传输时，会受到光纤的损耗和反射影响。

光纤的损耗是指光脉冲信号在传输过程中由于光纤本身的吸收、散射等原因而引起的光功率降低。

光纤的反射指的是光脉冲信号在光纤连接点或光纤末端遇到不连续介质时的反射。

OTDR通过发射短脉冲光信号，并监测接收到的光脉冲信号的强度和时间。

当光脉冲信号受到反射时，OTDR会通过计算反射脉冲信号的时间和强度来确定反射点的位置和反射程度。
