HDI制作工艺

HDI板工艺流程介绍HDI板（High Density Interconnect board）是一种采用先进工艺制造的高密度互连电路板，具有更高的线路密度和更小的尺寸，可实现更复杂的电路设计和更高性能的电子产品。

HDI板工艺流程是指制造HDI板所需的一系列工艺步骤，下面将详细介绍HDI板工艺流程。

一、图纸设计与合规性审核HDI板制造的第一步是进行电路板的设计和图纸的制作。

设计师根据电路需求绘制电路图，然后将电路图转换为电路板的布局图，确定线路位置、尺寸和层级等。

设计师还需要对设计的电路板进行合规性审核，确保电路板满足相关的标准和规范要求。

二、材料准备与剥离在HDI板制造过程中，需要准备一系列的基板材料、介质材料和覆铜膜等。

首先，需要将基板材料剥离到所需的厚度，以便后续的加工和处理。

三、内层制作内层制作是HDI板工艺流程中的关键步骤之一、首先，需要在基板上涂覆一层铜薄膜，然后使用光刻技术将需要连接的电路图案绘制在铜薄膜上。

接下来，使用化学腐蚀技术将不需要的铜薄膜腐蚀掉，留下所需的电路线路。

四、填铜与压制填铜是为了加强电路板的机械强度和导电性能。

在填铜工艺中，首先在内层制作后的电路板表面涂覆薄膜覆铜剂，然后通过化学镀铜或电镀技术将铜层填充到所需的厚度。

填铜后，将多张内层电路板堆叠在一起，并使用高温和高压进行压制，以形成电路板的整体结构。

五、表面处理与图案化在HDI板制造的过程中，还需要对电路板进行表面处理和图案化。

表面处理主要是为了改善电路板的防腐蚀性能和易焊性。

常见的表面处理方法包括镀金、镀锡、化学镍金等。

图案化则是将电路板上的电路连接图案和器件安装图案绘制在电路板的外层。

通过光刻技术和蚀刻技术，将所需的线路和器件图案形成。

六、板间铜化与形成多层结构板间铜化是将多层电路板连接起来的关键步骤。

在板间铜化过程中，需要在电路板表面涂覆薄膜覆铜剂，然后通过电镀技术将铜层填充到所需的厚度。

多层电路板经过板间铜化后，形成一个整体的多层结构。

hdi工艺技术HDI（High Density Interconnect）工艺技术是一种高密度互连技术，用于制造高性能、高可靠性的印制电路板（PCB）。

它采用了一系列复杂的制造过程，以在有限的空间内提高电路板上的互连密度。

下面将详细介绍HDI工艺技术的主要过程和优势。

首先，HDI工艺技术主要包括了堆叠微孔填充、盲孔、埋孔和多层交叉等关键步骤。

在堆叠微孔填充过程中，通过多层电镀和堆叠，使得传统双面电路板上的空余空间被利用起来，从而实现互连线的堆叠。

盲孔是指从板子的一侧钻孔，并通过化学和机械加工来形成孔状结构，从而实现不同层之间的互连。

埋孔是在表面层和内部层之间形成金属插孔，用于传递电信号和电气能量。

多层交叉则是利用互连板和内部层之间的金属线路来实现电路信号的传输。

HDI工艺技术相比传统的PCB制造方法有许多优势。

首先，它可以大大提高电路板的互连密度。

由于堆叠微孔填充和盲孔的使用，HDI工艺技术能够提供更多的互连通道，从而在有限的空间内实现更多的电路信号传输。

其次，HDI工艺技术可以减小电路板的尺寸。

通过堆叠和埋孔的设计，HDI工艺技术能够将电路板的厚度降低到几乎是传统PCB的一半，使得设备更加紧凑。

第三，HDI工艺技术可以提升电路板的性能和可靠性。

多层交叉和埋孔的应用能够降低电路板的电阻和电抗，从而提高信号传输的速度和质量。

此外，通过减少电路板尺寸和增加互连密度，HDI工艺技术可以减少电路板上控制信号和电源信号的传输路径，从而降低信号干扰的概率，提高系统的可靠性。

总的来说，HDI工艺技术是一种先进的PCB制造技术，能够实现更高的互连密度、更小尺寸的电路板以及更高性能和可靠性的电路设计。

随着电子产品的发展和需求的不断增加，HDI 工艺技术也将得到广泛的应用。

在未来，我们可以预见，HDI 工艺技术将继续发展，为电子设备带来更多的创新和突破。

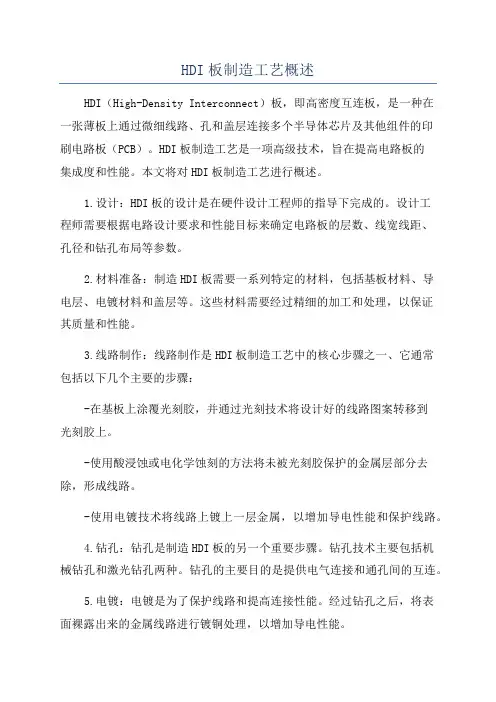

HDI板制造工艺概述HDI（High-Density Interconnect）板，即高密度互连板，是一种在一张薄板上通过微细线路、孔和盖层连接多个半导体芯片及其他组件的印刷电路板（PCB）。

HDI板制造工艺是一项高级技术，旨在提高电路板的集成度和性能。

本文将对HDI板制造工艺进行概述。

1.设计：HDI板的设计是在硬件设计工程师的指导下完成的。

设计工程师需要根据电路设计要求和性能目标来确定电路板的层数、线宽线距、孔径和钻孔布局等参数。

2.材料准备：制造HDI板需要一系列特定的材料，包括基板材料、导电层、电镀材料和盖层等。

这些材料需要经过精细的加工和处理，以保证其质量和性能。

3.线路制作：线路制作是HDI板制造工艺中的核心步骤之一、它通常包括以下几个主要的步骤：-在基板上涂覆光刻胶，并通过光刻技术将设计好的线路图案转移到光刻胶上。

-使用酸浸蚀或电化学蚀刻的方法将未被光刻胶保护的金属层部分去除，形成线路。

-使用电镀技术将线路上镀上一层金属，以增加导电性能和保护线路。

4.钻孔：钻孔是制造HDI板的另一个重要步骤。

钻孔技术主要包括机械钻孔和激光钻孔两种。

钻孔的主要目的是提供电气连接和通孔间的互连。

5.电镀：电镀是为了保护线路和提高连接性能。

经过钻孔之后，将表面裸露出来的金属线路进行镀铜处理，以增加导电性能。

6.盖层制作：盖层是HDI板的另一个重要组成部分，用于加强电路板的机械强度和稳定性。

盖层通常由聚酰亚胺材料制成，通过热压或化学结合等工艺与板内进行层间粘结。

7.组装和测试：通过焊接和连接等工艺，将芯片、连接器和其他元器件安装到HDI板上。

安装完成后，还需要进行电气和功能测试，以确保产品的质量和性能。

综上所述，HDI板制造工艺是一项复杂而精细的技术，在高密度互连领域具有广泛的应用。

通过精确的设计、材料选择和工艺控制，可以实现电路板的高集成度、高性能和高可靠性。

随着电子产品对小型化、高端化和多功能化的要求不断增加，HDI板制造工艺将会发展出更多的创新和应用。

PCB工艺流程之常见HDI线路板工艺流程HDI（High-Density Interconnect）是一种高密度线路板技术，它可以使更多的线路、更密集的元件和更小的孔径布局在更小的面积上。

HDI线路板工艺流程相比传统线路板工艺流程更加复杂，包括多层穿孔、盲孔、埋孔等加工方式。

下面介绍一般的HDI线路板工艺流程。

首先，设计阶段。

在设计阶段，需要根据产品的功能需求和工艺要求，进行线路板的设计和规划。

设计人员需要根据产品的布局和尺寸来确定线路板的层数和层间距，以及线宽线距和孔径的设置。

其次，图形制作与光绘。

根据设计所得的线路板布局图，需要将其通过CAD系统转换为导出格式，然后使用光绘机将图形转移到基板上。

在光绘的过程中，需要注意对图形的对位精度和分辨率进行控制。

接下来是表面处理。

表面处理可分为表面清洁、化学镀覆和铜镀。

表面清洁通常采用碱性清洗剂进行除油和除垢，以使基板具备良好的附着性。

然后是化学镀覆，其主要作用是在基板表面均匀地覆盖一层铜。

最后是铜镀，能够增强基板的导电性，使线路通电流更加顺畅。

然后是孔的加工。

在HDI线路板中，因为元件和线路在较小的面积上布局，因此需要使用更小的孔径。

孔的加工方式包括多层穿孔、盲孔和埋孔。

多层穿孔是将穿过整个基板的孔，盲孔是只穿过一部分层的孔，而埋孔是孔壁都埋在基板中。

孔的加工过程中需要注意对孔径的控制，以确保孔的质量。

随后是内层制作。

内层制作是将通过孔连接起来的线路形成内层线路，通常采用图形覆膜、蚀刻和脱膜的方法。

图形覆膜是将光绘技术使用到内层制作中，蚀刻是通过化学腐蚀将不需要的铜层去除，而脱膜则是将覆盖在铜层上的光敏胶去除。

接下来是外层制作。

外层制作是将内层线路与外层线路连接起来，通常采用图形绘制、蚀刻和阻焊等步骤。

图形绘制将外层图形通过光刻技术转移到基板上，蚀刻将不需要的铜层去除，而阻焊则是在线路板上涂覆一层保护层，以保护线路并增强其对焊接的粘附性。

最后是封装和测试。

•引言•HDIPCB板制造工艺概述•制造过程中的挑战•解决方案与技术进步目录•设备与工艺协同优化•质量控制与检测手段完善•总结与展望01引言目的和背景汇报范围0102030402HDIPCB板制造工艺概述图形转移原材料准备蚀刻丝印与表面处理阻焊层制作传统PCB 制造工艺HDIPCB制造工艺特点采用微细线路和微小孔径设计，实现更高布线密度。

通过优化材料和工艺，提高产品可靠性和稳定性。

采用自动化生产线和先进设备，提高生产效率和降低成本。

采用环保材料和工艺，减少对环境的影响。

高密度高可靠性高效率环保性内层制作层压钻孔030201孔金属化外层制作阻焊层制作工艺流程及关键步骤丝印与表面处理测试与检验03制造过程中的挑战1 2 3基材选择铜箔要求粘结片材料选择及性能要求精细线路制作难度线宽/线距控制导通孔制作导通孔的尺寸和位置精度对信号传输质量和多层板可靠性至关重要，制作过程中需严格控制钻孔参数和镀铜工艺。

高密度互连技术挑战盲孔与埋孔技术多层板压合技术可靠性问题热稳定性耐湿性抗机械应力04解决方案与技术进步新型材料应用及性能提升高性能基材新型导体材料高性能覆铜板精细线路制作技术优化高精度光刻技术01激光直接成像技术02微电子加工技术03高密度互连技术创新盲埋孔技术微通孔技术高频高速传输技术可靠性增强措施表面处理技术01热设计优化02环境适应性提升0305设备与工艺协同优化设备升级改造方向高精度、高效率提升设备加工精度和生产效率，满足HDIPCB板高精度、高效率的制造需求。

智能化、自动化引入先进的控制系统和自动化技术，提高设备智能化水平，降低人工干预程度。

环保、节能采用环保材料和节能技术，降低设备能耗和废弃物排放，提高生产过程的环保性。

工艺流程优化策略精简工艺流程优化工艺参数引入新工艺技术设备与工艺协同作用设备升级推动工艺进步工艺优化提升设备效能设备与工艺相互促进06质量控制与检测手段完善质量控制关键环节识别原材料质量控制加工过程控制成品检验自动化检测设备应用引入先进的自动化检测设备，如AOI（自动光学检测）、AXI（自动X射线检测）等，提高检测效率和准确性。

HDI生产工艺1. 简介HDI（High Density Interconnect）是一种高密度互连技术，用于在小尺寸的PCB （Printed Circuit Board）上实现更多的互连点。

它通过采用微细线宽、线距以及盲孔、埋孔等特殊工艺，使得电路板上的元器件可以更紧密地布局，从而提高了电路板的集成度和性能。

HDI生产工艺是指在制造HDI电路板时所使用的一系列工艺步骤和技术。

本文将详细介绍HDI生产工艺的主要步骤、特点以及应用领域。

2. HDI生产工艺步骤2.1 设计HDI电路板设计是整个生产过程中的第一步。

设计人员根据产品需求和性能要求，确定电路板的层数、线宽线距、盲孔/埋孔等参数，并进行布局和布线。

2.2 材料准备根据设计要求，准备好所需的基材、覆铜箔以及其他辅助材料。

常用的基材有FR-4、聚酰亚胺（PI）、BT等，覆铜箔可以选择不同厚度和铜厚。

2.3 图形制作将设计好的电路板图形转化为制造所需的数据文件，通常采用Gerber文件格式。

这些文件将用于后续的光刻和蚀刻步骤。

2.4 光刻在光刻工艺中，通过使用感光胶和掩膜板，将设计图案转移到覆铜箔上。

掩膜板上的透明部分允许紫外线透过，并使感光胶固化在覆铜箔表面。

2.5 蚀刻在蚀刻工艺中，使用化学溶液去除未被固化的感光胶和覆铜箔上的铜。

这样，只剩下设计图案所需的铜层。

2.6 盲孔/埋孔HDI电路板通常需要盲孔或埋孔来实现不同层之间的互连。

盲孔是从其中一侧钻孔而不贯穿整个电路板，而埋孔则是在内层之间形成通孔，并填充导电材料以实现连接。

2.7 堆叠与压合通过堆叠多个经过处理的内外层，使得整个HDI电路板具有更高的集成度和互连能力。

堆叠后的电路板需要经过压合工艺，以确保各层之间的粘合度。

2.8 表面处理为了提高电路板的焊接性能和耐腐蚀性，常常需要对表面进行处理。

常见的表面处理方法有镀金、喷锡、喷镍等。

2.9 最终检测与包装在完成上述工艺步骤后，对HDI电路板进行最终检测，确保其符合设计要求和性能指标。

hdi合成工艺HDI合成工艺HDI (High Density Interconnect)是一种高密度互连技术，广泛应用于电子产品的制造中。

HDI合成工艺是指在制造HDI板时所采用的工艺流程和方法。

本文将介绍HDI合成工艺的基本原理和步骤，并探讨其在电子产品制造中的应用和优势。

一、HDI合成工艺的基本原理和步骤HDI合成工艺的基本原理是通过在多层电路板的内部形成一种高密度的互连结构，以增加电路板的功能性和可靠性。

HDI板通常采用多层堆叠的结构，在不同层之间通过通过孔（Via）进行连接。

HDI 合成工艺主要包括以下步骤：1. 原材料准备：选择高质量的基板材料和电子元器件，如玻璃纤维复合材料、铜箔和电阻器等。

2. 设计布局：根据产品的功能需求和布局要求，进行电路设计和布线。

3. 激光加工：使用激光刻蚀技术将电路图案和孔洞图案刻蚀在基板上。

4. 钻孔和贴膜：通过机械钻孔和贴膜技术，在基板上形成孔洞，并在孔洞内部镀上一层导电膜。

5. 堆叠层压：将多个经过处理的基板层叠在一起，并使用压力和热量将其压合。

6. 内部连接：在堆叠的基板层之间形成互连通道，通过导电膜和孔洞进行电路连接。

7. 外层制造：在堆叠结构的外部形成表面电路图案，并进行金属化处理。

8. 最终加工：进行最终的修整和测试，确保HDI板的功能和可靠性。

二、HDI合成工艺在电子产品制造中的应用和优势HDI合成工艺在电子产品制造中具有广泛的应用和重要的优势。

1. 提高了电路板的功能性：HDI合成工艺可以大大增加电路板的功能性和集成度。

通过在多层电路板内部形成高密度的互连结构，可以实现更复杂的电路设计和布线，满足各种功能需求。

2. 提高了电路板的可靠性：HDI合成工艺可以提高电路板的可靠性和稳定性。

通过采用高质量的材料和精密的制造工艺，可以减少电路板的故障率和失效率，提高产品的寿命和性能。

3. 减小了电路板的尺寸和重量：HDI合成工艺可以显著减小电路板的尺寸和重量。

hdi工艺流程HDI（High Density Interconnect）是一种高密度互连技术，通过增加PCB板层数和缩小线宽/线间距，可以将更多的元器件连接在一个PCB板上，提高了电路板的集成度和信号传输速度。

下面是HDI工艺流程的详细解释。

1. 电路设计和布局：首先，根据电路需求设计出适当的电路板布局。

设计师需要考虑电路的功能和特性，选择合适的元器件，并确定它们的位置和布线方式。

2. 材料选取：根据电路设计要求和功能，选择合适的材料。

常用的材料包括FR4基板、聚酰亚胺（PI）基板和PTFE基板。

这些材料具有不同的机械性能、导热性能和耐高温性能。

3. 制作内层板：将FR4基板加工成所需的内层板。

首先，将FR4基板上锡，然后将覆铜层粘贴在FR4基板上。

接下来，使用光敏蚀刻或激光图形将覆铜层剥离，形成所需的电路图案。

4. 背钝化处理：由于内层板的孔洞需要实现电气连接，需要在覆铜层上形成铜盖层。

为了确保覆铜层和孔洞之间的可靠连接，需要进行背钝化处理。

背钝化处理主要包括去除覆铜层上的氧化物以及在孔洞壁上形成化学镀铜。

5. 堆层与压合：将经过背钝化处理的内层板和其他空芯板堆叠在一起形成多层板。

然后，将多层板放入热压机中，使用高温和高压将多层板压合在一起。

这样可以确保所有层之间的可靠电气连接。

6. 机械钻孔和内层成型：使用机械钻孔设备在多层板上钻孔。

钻孔用于形成电气连接和组件安装孔。

然后，使用钻孔尺寸逐层镗孔，使其成为具有特定形状的方孔。

7. 通过盲孔和埋孔：在多层板上形成盲孔和埋孔是HDI技术的关键步骤。

盲孔是从外部图层到内层图层的孔洞，而埋孔是在内部图层之间形成的孔洞。

8. 镀铜和电镀：通过镀铜和电镀等表面处理，形成电路板的导电层。

例如，可以使用电化学方法在覆铜层上镀上一层铜。

然后，再使用金属化学反应将铜沉积在所需的微型线路上。

9. 外层图案制作：使用光敏蚀刻或激光图形在外层板上形成所需的电路图案。

然后，使用外层镀铜和电镀来加固和保护外层图案。
