HDI板工艺流程介绍

HDI板工艺流程介绍HDI板（High Density Interconnect board）是一种采用先进工艺制造的高密度互连电路板，具有更高的线路密度和更小的尺寸，可实现更复杂的电路设计和更高性能的电子产品。

HDI板工艺流程是指制造HDI板所需的一系列工艺步骤，下面将详细介绍HDI板工艺流程。

一、图纸设计与合规性审核HDI板制造的第一步是进行电路板的设计和图纸的制作。

设计师根据电路需求绘制电路图，然后将电路图转换为电路板的布局图，确定线路位置、尺寸和层级等。

设计师还需要对设计的电路板进行合规性审核，确保电路板满足相关的标准和规范要求。

二、材料准备与剥离在HDI板制造过程中，需要准备一系列的基板材料、介质材料和覆铜膜等。

首先，需要将基板材料剥离到所需的厚度，以便后续的加工和处理。

三、内层制作内层制作是HDI板工艺流程中的关键步骤之一、首先，需要在基板上涂覆一层铜薄膜，然后使用光刻技术将需要连接的电路图案绘制在铜薄膜上。

接下来，使用化学腐蚀技术将不需要的铜薄膜腐蚀掉，留下所需的电路线路。

四、填铜与压制填铜是为了加强电路板的机械强度和导电性能。

在填铜工艺中，首先在内层制作后的电路板表面涂覆薄膜覆铜剂，然后通过化学镀铜或电镀技术将铜层填充到所需的厚度。

填铜后，将多张内层电路板堆叠在一起，并使用高温和高压进行压制，以形成电路板的整体结构。

五、表面处理与图案化在HDI板制造的过程中，还需要对电路板进行表面处理和图案化。

表面处理主要是为了改善电路板的防腐蚀性能和易焊性。

常见的表面处理方法包括镀金、镀锡、化学镍金等。

图案化则是将电路板上的电路连接图案和器件安装图案绘制在电路板的外层。

通过光刻技术和蚀刻技术，将所需的线路和器件图案形成。

六、板间铜化与形成多层结构板间铜化是将多层电路板连接起来的关键步骤。

在板间铜化过程中，需要在电路板表面涂覆薄膜覆铜剂，然后通过电镀技术将铜层填充到所需的厚度。

多层电路板经过板间铜化后，形成一个整体的多层结构。

HDI基本知识制作流程随着电子行业日新月异的变化，电子产品向着轻、薄、短、小型化发展，相应的印制板也面临高精度、细线化、高密度的挑战。

全球市场印制板的趋势是在高密度互连产品中引入盲、埋孔，从而更有效的节省空间，使线宽、线间距更细更窄。

一．HDI定义HDI：high Density interconnection的简称，高密度互连，非机械钻孔，微盲孔孔环在6mil以下，内外层层间布线线宽/线隙在4mil以下，焊盘直径不大于0.35mm的增层法多层板制作方式称之为HDI板。

盲孔：Blind via的简称，实现内层与外层之间的连接导通埋孔：Buried via的简称，实现内层与内层之间的连接导通盲埋孔大都是直径为0.05mm~0.15mm的小孔，埋孔在內層薄板上按正常雙面板製作,而盲孔成孔方式有激光成孔，等离子蚀孔和光致成孔，通常采用激光成孔，而激光成孔又分为CO2和YAG紫外激光机（UV）。

二．HDI板板料1.HDI板板料有RCC, FR4,LD PP1)RCC:Resin coated copper的简称，涂树脂铜箔。

RCC是由表面经粗化、耐热、防氧化等处理的铜箔和树脂组成的，其结构如下图所示：（我司要求樹脂厚度需>4mil时才使用RCC）RCC的树脂层，具备与FR一4粘结片(Prepreg)相同的工艺性。

此外还要满足积层法多层板的有关性能要求，如：(1)高绝缘可靠性和微导通孔可靠性；(2)高玻璃化转变温度(Tg)；膨脹係數CTE較大(3)低介电常数和低吸水率；(4)对铜箔有较高的粘和强度；但其peel strenth較差(5)固化后绝缘层厚度均匀同时，因为RCC是一种无玻璃纤维的新型产品，有利于激光、等离子体的蚀孔处理，有利于多层板的轻量化和薄型化。

另外，涂树脂铜箔具有9um,12um，18um等薄铜箔，容易加工。

2)FR4板料：我司要求樹脂厚度<=4mil时需使用FR4。

使用PP时一般采用1080, 尽量不要使用到2116的PP3)LD PP:一種可激光鑽孔的粘結片2. 铜箔要求：当客户无要求时，基板上铜箔在传统PCB内层优先采用1 OZ，HDI板优先使用HOZ，内外电镀层铜箔优先使用1/3 OZ。

hdi工艺技术HDI（High Density Interconnect）工艺技术是一种高密度互连技术，用于制造高性能、高可靠性的印制电路板（PCB）。

它采用了一系列复杂的制造过程，以在有限的空间内提高电路板上的互连密度。

下面将详细介绍HDI工艺技术的主要过程和优势。

首先，HDI工艺技术主要包括了堆叠微孔填充、盲孔、埋孔和多层交叉等关键步骤。

在堆叠微孔填充过程中，通过多层电镀和堆叠，使得传统双面电路板上的空余空间被利用起来，从而实现互连线的堆叠。

盲孔是指从板子的一侧钻孔，并通过化学和机械加工来形成孔状结构，从而实现不同层之间的互连。

埋孔是在表面层和内部层之间形成金属插孔，用于传递电信号和电气能量。

多层交叉则是利用互连板和内部层之间的金属线路来实现电路信号的传输。

HDI工艺技术相比传统的PCB制造方法有许多优势。

首先，它可以大大提高电路板的互连密度。

由于堆叠微孔填充和盲孔的使用，HDI工艺技术能够提供更多的互连通道，从而在有限的空间内实现更多的电路信号传输。

其次，HDI工艺技术可以减小电路板的尺寸。

通过堆叠和埋孔的设计，HDI工艺技术能够将电路板的厚度降低到几乎是传统PCB的一半，使得设备更加紧凑。

第三，HDI工艺技术可以提升电路板的性能和可靠性。

多层交叉和埋孔的应用能够降低电路板的电阻和电抗，从而提高信号传输的速度和质量。

此外，通过减少电路板尺寸和增加互连密度，HDI工艺技术可以减少电路板上控制信号和电源信号的传输路径，从而降低信号干扰的概率，提高系统的可靠性。

总的来说，HDI工艺技术是一种先进的PCB制造技术，能够实现更高的互连密度、更小尺寸的电路板以及更高性能和可靠性的电路设计。

随着电子产品的发展和需求的不断增加，HDI 工艺技术也将得到广泛的应用。

在未来，我们可以预见，HDI 工艺技术将继续发展，为电子设备带来更多的创新和突破。

PCB工艺流程之常见HDI线路板工艺流程HDI（High-Density Interconnect）是一种高密度线路板技术，它可以使更多的线路、更密集的元件和更小的孔径布局在更小的面积上。

HDI线路板工艺流程相比传统线路板工艺流程更加复杂，包括多层穿孔、盲孔、埋孔等加工方式。

下面介绍一般的HDI线路板工艺流程。

首先，设计阶段。

在设计阶段，需要根据产品的功能需求和工艺要求，进行线路板的设计和规划。

设计人员需要根据产品的布局和尺寸来确定线路板的层数和层间距，以及线宽线距和孔径的设置。

其次，图形制作与光绘。

根据设计所得的线路板布局图，需要将其通过CAD系统转换为导出格式，然后使用光绘机将图形转移到基板上。

在光绘的过程中，需要注意对图形的对位精度和分辨率进行控制。

接下来是表面处理。

表面处理可分为表面清洁、化学镀覆和铜镀。

表面清洁通常采用碱性清洗剂进行除油和除垢，以使基板具备良好的附着性。

然后是化学镀覆，其主要作用是在基板表面均匀地覆盖一层铜。

最后是铜镀，能够增强基板的导电性，使线路通电流更加顺畅。

然后是孔的加工。

在HDI线路板中，因为元件和线路在较小的面积上布局，因此需要使用更小的孔径。

孔的加工方式包括多层穿孔、盲孔和埋孔。

多层穿孔是将穿过整个基板的孔，盲孔是只穿过一部分层的孔，而埋孔是孔壁都埋在基板中。

孔的加工过程中需要注意对孔径的控制，以确保孔的质量。

随后是内层制作。

内层制作是将通过孔连接起来的线路形成内层线路，通常采用图形覆膜、蚀刻和脱膜的方法。

图形覆膜是将光绘技术使用到内层制作中，蚀刻是通过化学腐蚀将不需要的铜层去除，而脱膜则是将覆盖在铜层上的光敏胶去除。

接下来是外层制作。

外层制作是将内层线路与外层线路连接起来，通常采用图形绘制、蚀刻和阻焊等步骤。

图形绘制将外层图形通过光刻技术转移到基板上，蚀刻将不需要的铜层去除，而阻焊则是在线路板上涂覆一层保护层，以保护线路并增强其对焊接的粘附性。

最后是封装和测试。

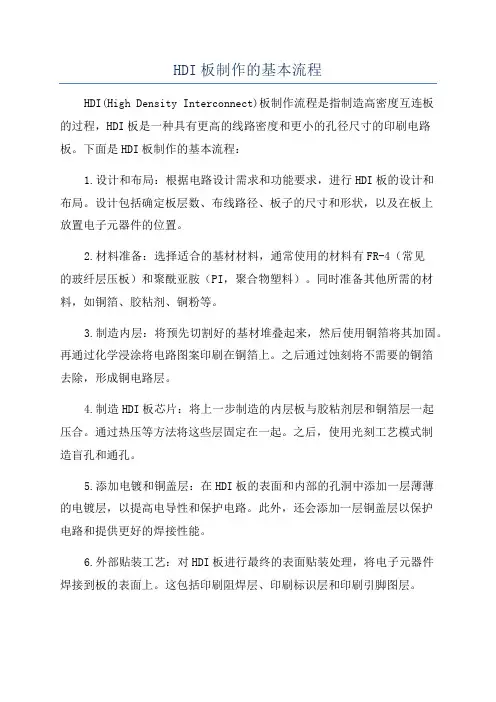

HDI板制作的基本流程HDI(High Density Interconnect)板制作流程是指制造高密度互连板的过程，HDI板是一种具有更高的线路密度和更小的孔径尺寸的印刷电路板。

下面是HDI板制作的基本流程：1.设计和布局：根据电路设计需求和功能要求，进行HDI板的设计和布局。

设计包括确定板层数、布线路径、板子的尺寸和形状，以及在板上放置电子元器件的位置。

2.材料准备：选择适合的基材材料，通常使用的材料有FR-4（常见的玻纤层压板）和聚酰亚胺（PI，聚合物塑料）。

同时准备其他所需的材料，如铜箔、胶粘剂、铜粉等。

3.制造内层：将预先切割好的基材堆叠起来，然后使用铜箔将其加固。

再通过化学浸涂将电路图案印刷在铜箔上。

之后通过蚀刻将不需要的铜箔去除，形成铜电路层。

4.制造HDI板芯片：将上一步制造的内层板与胶粘剂层和铜箔层一起压合。

通过热压等方法将这些层固定在一起。

之后，使用光刻工艺模式制造盲孔和通孔。

5.添加电镀和铜盖层：在HDI板的表面和内部的孔洞中添加一层薄薄的电镀层，以提高电导性和保护电路。

此外，还会添加一层铜盖层以保护电路和提供更好的焊接性能。

6.外部贴装工艺：对HDI板进行最终的表面贴装处理，将电子元器件焊接到板的表面上。

这包括印刷阻焊层、印刷标识层和印刷引脚图层。

7.检测和测试：对制造好的HDI板进行严格的检测和测试，以确保其质量和性能符合规范要求。

测试包括电子元器件的焊接质量、电路连通性、电阻和容性测量等。

8.制造和组装：最后一步是将制造好的HDI板与其他组件和连接器组装在一起，以形成完整的电子设备或系统。

总的来说，HDI板制作的基本流程包括设计和布局、材料准备、制造内层、制造HDI板芯片、添加电镀和铜盖层、外部贴装工艺、检测和测试以及制造和组装。

这个流程需要经过多个步骤和工艺环节，并需要严格的质量控制和测试，以确保最终制造出的HDI板的质量和性能满足要求。

HDI印刷线路板流程介绍1. 简介高密度插入技术（HDI）印刷线路板是一种具有高密度孔位和细线宽/细线距的印刷线路板。

它以其卓越的电气性能和小尺寸而广泛应用于手机、平板电脑、笔记本电脑等电子产品中。

在制造HDI印刷线路板时，需要经历一系列的工艺流程。

本文将详细介绍HDI印刷线路板的制造流程。

2. 印制电路板（PCB）设计首先，我们需要进行印制电路板的设计。

设计师需要根据产品的电路连接需求和空间限制确定HDI板的尺寸。

然后，使用专业的设计软件（如Altium Designer、Cadence等）绘制电路图，并生成PCB文件。

3. 板材选择选择合适的基板材料对于制造HDI印刷线路板至关重要。

常用的基板材料包括FR-4、Rogers和PTEE等。

在选择时，需要考虑板材的介电常数、热膨胀系数、耐高温性能等因素。

4. 镀铜在HDI印刷线路板制造过程中，电路板通常会先进行表面镀铜。

表面镀铜的目的是增加线路板的导电性，方便后续的线路连接。

镀铜过程包括清洗板材、化学镀铜和电解镀铜等步骤。

5. 图形图像化在完成表面镀铜后，需要对线路板进行图形图像化处理。

该过程采用光刻技术，通过光阻层的引入，将PCB文件中的图形转移到线路板上。

6. 钻孔接下来，需要对HDI印刷线路板进行钻孔。

这些钻孔将用作电路的连接点和固定螺纹。

钻孔过程分为机械钻孔和激光钻孔两种方法，激光钻孔一般用于小孔位的处理。

7. 高压喷嘴高压喷嘴是为了清除镀铜过程中产生的废液和杂质。

通过高压水流的冲刷，可以有效地清洗线路板表面，使其光滑而干净。

8. 厚铜板在HDI印刷线路板制造过程中，有几个关键位置需要使用厚铜板来增加导电性和强度。

厚铜板一般通过电解沉积的方法添加到线路板的特定区域。

9. 确定化学镀铜在某些情况下，为了进一步提高线路板的导电性能，还需要进行化学镀铜处理。

化学镀铜可以填充和加强线路板中的细微孔隙。

10. 硬化为了增强线路板的耐用性和稳定性，需要对其进行硬化处理。

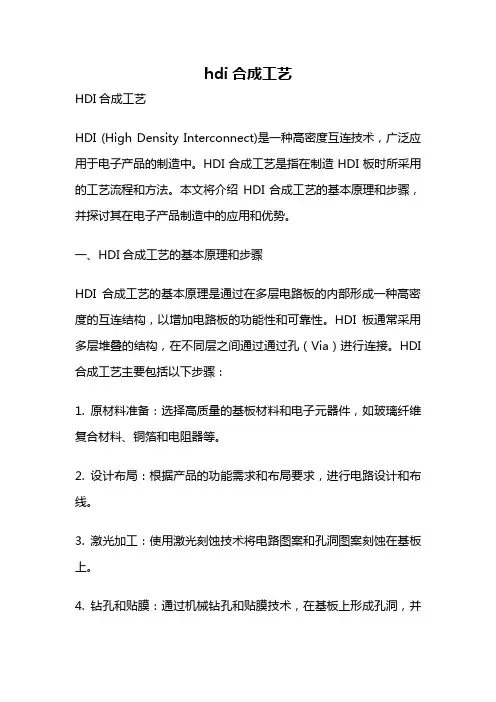

hdi合成工艺HDI合成工艺HDI (High Density Interconnect)是一种高密度互连技术，广泛应用于电子产品的制造中。

HDI合成工艺是指在制造HDI板时所采用的工艺流程和方法。

本文将介绍HDI合成工艺的基本原理和步骤，并探讨其在电子产品制造中的应用和优势。

一、HDI合成工艺的基本原理和步骤HDI合成工艺的基本原理是通过在多层电路板的内部形成一种高密度的互连结构，以增加电路板的功能性和可靠性。

HDI板通常采用多层堆叠的结构，在不同层之间通过通过孔（Via）进行连接。

HDI 合成工艺主要包括以下步骤：1. 原材料准备：选择高质量的基板材料和电子元器件，如玻璃纤维复合材料、铜箔和电阻器等。

2. 设计布局：根据产品的功能需求和布局要求，进行电路设计和布线。

3. 激光加工：使用激光刻蚀技术将电路图案和孔洞图案刻蚀在基板上。

4. 钻孔和贴膜：通过机械钻孔和贴膜技术，在基板上形成孔洞，并在孔洞内部镀上一层导电膜。

5. 堆叠层压：将多个经过处理的基板层叠在一起，并使用压力和热量将其压合。

6. 内部连接：在堆叠的基板层之间形成互连通道，通过导电膜和孔洞进行电路连接。

7. 外层制造：在堆叠结构的外部形成表面电路图案，并进行金属化处理。

8. 最终加工：进行最终的修整和测试，确保HDI板的功能和可靠性。

二、HDI合成工艺在电子产品制造中的应用和优势HDI合成工艺在电子产品制造中具有广泛的应用和重要的优势。

1. 提高了电路板的功能性：HDI合成工艺可以大大增加电路板的功能性和集成度。

通过在多层电路板内部形成高密度的互连结构，可以实现更复杂的电路设计和布线，满足各种功能需求。

2. 提高了电路板的可靠性：HDI合成工艺可以提高电路板的可靠性和稳定性。

通过采用高质量的材料和精密的制造工艺，可以减少电路板的故障率和失效率，提高产品的寿命和性能。

3. 减小了电路板的尺寸和重量：HDI合成工艺可以显著减小电路板的尺寸和重量。

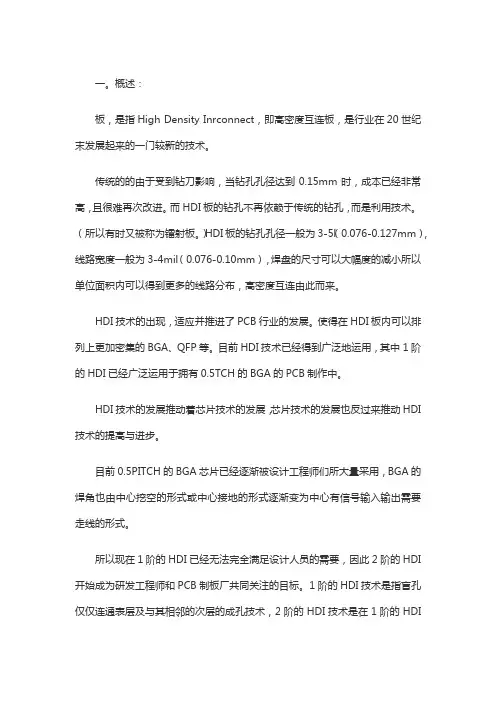

一。

概述：板，是指High Density Inrconnect，即高密度互连板，是行业在20世纪末发展起来的一门较新的技术。

传统的的由于受到钻刀影响，当钻孔孔径达到0.15mm时，成本已经非常高，且很难再次改进。

而HDI板的钻孔不再依赖于传统的钻孔，而是利用技术。

（所以有时又被称为镭射板。

）HDI板的钻孔孔径一般为3-5l（0.076-0.127mm），线路宽度一般为3-4mil（0.076-0.10mm），焊盘的尺寸可以大幅度的减小所以单位面积内可以得到更多的线路分布，高密度互连由此而来。

HDI技术的出现，适应并推进了PCB行业的发展。

使得在HDI板内可以排列上更加密集的BGA、QFP等。

目前HDI技术已经得到广泛地运用，其中1阶的HDI已经广泛运用于拥有0.5TCH的BGA的PCB制作中。

HDI技术的发展推动着芯片技术的发展，芯片技术的发展也反过来推动HDI 技术的提高与进步。

目前0.5PITCH的BGA芯片已经逐渐被设计工程师们所大量采用，BGA的焊角也由中心挖空的形式或中心接地的形式逐渐变为中心有信号输入输出需要走线的形式。

所以现在1阶的HDI已经无法完全满足设计人员的需要，因此2阶的HDI 开始成为研发工程师和PCB制板厂共同关注的目标。

1阶的HDI技术是指盲孔仅仅连通表层及与其相邻的次层的成孔技术，2阶的HDI技术是在1阶的HDI技术上的提高，它包含激光盲孔直接由表层钻到第三层，和表层钻到第二层再由第二层钻到第三层两种形式，其难度远远大于1阶的HDI技术。

二。

材料：1、材料的分类a.铜箔：导电图形构成的基本材料b.芯板（CORE）：线路板的骨架，双面覆铜的板子，即可用于内层制作的双面板。

c.半固化片（Prepreg）：多层板制作不可缺少的材料，芯板与芯板之间的粘合剂，同时起到绝缘的作用。

d.阻焊油墨：对板子起到防焊、绝缘、防腐蚀等作用。

e.字符油墨：标示作用。

f.表面处理材料：包括铅锡合金、镍金合金、银、OSP等等。

hdi工艺流程HDI（High Density Interconnect）是一种高密度互连技术，通过增加PCB板层数和缩小线宽/线间距，可以将更多的元器件连接在一个PCB板上，提高了电路板的集成度和信号传输速度。

下面是HDI工艺流程的详细解释。

1. 电路设计和布局：首先，根据电路需求设计出适当的电路板布局。

设计师需要考虑电路的功能和特性，选择合适的元器件，并确定它们的位置和布线方式。

2. 材料选取：根据电路设计要求和功能，选择合适的材料。

常用的材料包括FR4基板、聚酰亚胺（PI）基板和PTFE基板。

这些材料具有不同的机械性能、导热性能和耐高温性能。

3. 制作内层板：将FR4基板加工成所需的内层板。

首先，将FR4基板上锡，然后将覆铜层粘贴在FR4基板上。

接下来，使用光敏蚀刻或激光图形将覆铜层剥离，形成所需的电路图案。

4. 背钝化处理：由于内层板的孔洞需要实现电气连接，需要在覆铜层上形成铜盖层。

为了确保覆铜层和孔洞之间的可靠连接，需要进行背钝化处理。

背钝化处理主要包括去除覆铜层上的氧化物以及在孔洞壁上形成化学镀铜。

5. 堆层与压合：将经过背钝化处理的内层板和其他空芯板堆叠在一起形成多层板。

然后，将多层板放入热压机中，使用高温和高压将多层板压合在一起。

这样可以确保所有层之间的可靠电气连接。

6. 机械钻孔和内层成型：使用机械钻孔设备在多层板上钻孔。

钻孔用于形成电气连接和组件安装孔。

然后，使用钻孔尺寸逐层镗孔，使其成为具有特定形状的方孔。

7. 通过盲孔和埋孔：在多层板上形成盲孔和埋孔是HDI技术的关键步骤。

盲孔是从外部图层到内层图层的孔洞，而埋孔是在内部图层之间形成的孔洞。

8. 镀铜和电镀：通过镀铜和电镀等表面处理，形成电路板的导电层。

例如，可以使用电化学方法在覆铜层上镀上一层铜。

然后，再使用金属化学反应将铜沉积在所需的微型线路上。

9. 外层图案制作：使用光敏蚀刻或激光图形在外层板上形成所需的电路图案。

然后，使用外层镀铜和电镀来加固和保护外层图案。

HDI板制造工艺概述
HDI板（高密度连接板）是一种新型的PCB（印刷电路板）技术，具
有多层封装结构、在同样的面积内可以容纳更多的组件、功能丰富、尺寸
小和密度高等优点。

它更加强调元件与元件之间的连接，更加倾向于小型
高密度、高功能的多层封装。

虽然HDI板加工技术发展较快，但制造难度
仍较大，因此，制造工艺更加成熟才能实现快速合理的生产。

本文将针对HDI板的制程，详细介绍下生产工艺流程。

（1）覆铜：覆铜层由多层覆铜叠层，可根据客户要求，选择单面覆铜、双面覆铜或是多面覆铜，来满足客户的不同要求。

覆铜层越厚，电路
导通性能越好，但同时也会减少HDI板的精度。

硝酸铜：硝酸铜是HDI板的一个重要程序，主要用于提高覆铜金属的
稳定性。

（2）印刷电路层：通常HDI板会由铜层、半绝缘层和印刷电路层组成。

印刷电路层由印刷组成，以实现不同的铜线连接。

（3）涂胶流程：HDI板通常会进行涂胶，主要用于保护电路层，防
止受潮和热衰减。

（4）层压：HDI板的层压步骤是将多层板用压力将图形压制到板上，使其与板表面结合在一起，以满足板的形状要求。

hdi流程工艺技术HDI（High Density Interconnect）是一种高密度互连技术，用于制造多层印制电路板（PCB）。

HDI流程工艺技术是为了满足现代电子产品对更小、更轻、更高性能的要求而发展起来的。

HDI流程工艺技术一般分为以下几个步骤：首先是基板制备。

基板通常由玻璃纤维与环氧树脂复合材料构成，制备基板的过程包括材料选择、切割、清洗、钻孔等工序。

在HDI技术中，通常需要进行微孔钻孔和盲孔钻孔，以满足高密度布线的要求。

然后是图形化处理。

通过光刻技术，将电路设计转移到基板上。

这个过程涉及到照相、曝光、显影等步骤，最终形成图案化的电路线路。

接下来是电镀和制作多层。

在电镀工艺过程中，将电路板浸入电解液中，利用电流使其表面镀上一层金属，以提高导电性。

制作多层是为了增加电路板的布线密度，通过将多个薄板层叠在一起并使用层间电镀技术，以实现电路的互连。

然后是图形化处理第二次。

在HDI流程工艺技术中，通常需要进行多次图形化处理，以满足高密度布线的要求。

这包括用光刻技术制作更细小的线路，并且需要更高的精度和分辨率。

最后是外层处理。

外层处理是为了保护电路线路，提供更好的焊接性能和电阻特性。

这包括覆盖清漆、锡镀等工艺，以提高电路板的可靠性和耐久性。

HDI流程工艺技术的优点在于它可以实现更高的布线密度、更低的信号损耗和更好的电热性能。

这使得HDI技术在现代电子产品中得到了广泛应用，如智能手机、平板电脑、笔记本电脑等。

然而，HDI流程工艺技术也存在一些挑战。

首先是生产成本较高，特别是在多层制作和精度要求较高的情况下。

其次，HDI 技术需要更为复杂的制造设备和技术，对制造商的要求较高。

总的来说，HDI流程工艺技术是一种提高电路板布线密度和性能的重要技术。

随着电子产品对更小、更轻、更高性能的需求不断增加，HDI技术将继续得到广泛应用和进一步发展。

hdi (high-density interconnections)生产工艺是一种复杂复杂的工艺，包含多种重要因素。

其次是hdi生产工程的主要阶段。

设计阶段:根据客户的要求，决定电路图设计、板层结构和步法。

另外，还处于决定必要的层数和技术要求事项，准备后续制造工程的阶段。

材料准备:按照基板材料、被覆铜膜、被覆及内部层的相关标准，保证产品质量。

从基础材料、电镀溶液和油墨等可靠供应商处购买设计要求和配置。

激光穿孔:利用激光技术在板上加工小孔，实现电路的连接。

激光钻头能够准确地控制口径的大小和位置，这是实现高密度相互连接的关键步骤。

压延:通过热压技术，内外部板硬化，压缩电路板保障电路板的严密性和稳定性。

蚀刻:化学去除铜涂层不必要的部分，保持传导途径。

被覆:在板面进行电镀处理，使其具有良好的导电能力和防氧化性能。

插件及焊接:在电路中插入零件，进行焊接固定。

测试及检查:通过严格的测试及检查，保证产品的质量和性能。

在hdi多层电路板制造过程中，涉及了层叠式汇编、百叶窗孔(blind hole)技术等核心技术。

阶梯式组装是将带有多个电路图案的器材层层堆叠起来，形成多层电路板。

盲眼孔技术是指，不贯穿整个电路板，而制造贯穿两个或多个基材层的孔，提高电路板的集成度和信号传送性能。

请注意，具体的hdi制造工程根据制造商、技术标准及产品要求事项可能有所不同。

如果需要更详细的信息，最好参考相关专门文件或向hdi生产领域的专家咨询。
